Installation
Vorbereiten der Maschine
-
Stellen Sie die Maschine auf einer ebenen Fläche ab.
-
Stellen Sie den Ganghebel auf die P-Stellung (Parken).
-
Stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab.
Einbauen der Schaumdichtungen
Für diesen Arbeitsschritt erforderliche Teile:
| Vordere/hintere Schaumdichtung | 2 |
| Seitliche Schaumdichtung | 2 |
| Schaumdichtung für Ecken | 4 |
Note: Maschine für 2 Passagiere abgebildet – Maschine für 4 Passagiere ähnlich.
-

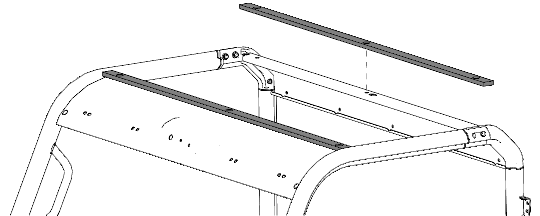

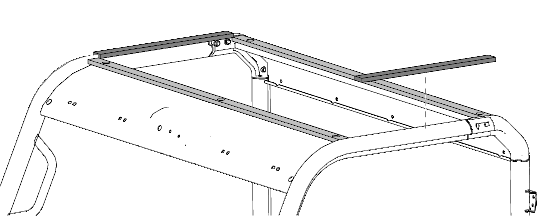

Ziehen Sie die Schutzfolie von der vorderen und hinteren Schaumdichtung ab und kleben Sie ein Stück auf jeden Querträger des Überrollbügel.
-
Ziehen Sie die Schutzfolie von den seitlichen Schaumdichtungen ab und kleben Sie je ein Stück auf die seitlichen Rohre.
-

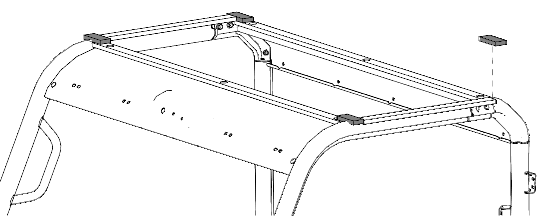

Ziehen Sie die Schutzfolie von den Schaumdichtungen für die Ecken ab und kleben Sie ein Stück so auf den Überrollbügel, dass es die vordere oder hintere Schaumstoffdichtung überlappt (siehe Abbildung).
Montieren des Sonnendachs
Für diesen Arbeitsschritt erforderliche Teile:
| Sonnendach für Maschine für 2 Passagiere | 1 |
| Vordere Sonnendachhalterung | 2 |
| Schlossschraube | 2 |
| Sechskantmutter (M8 x 1,25 mm) | 2 |
| Unverlierbare Mutter | 2 |
| Sechskantschraube (1/4" x 1") | 8 |
| Sicherungsmutter (1/4") | 6 |
| Distanzstück | 6 |
| Flachscheibe | 6 |
| Dichtungsscheibe | 6 |
-

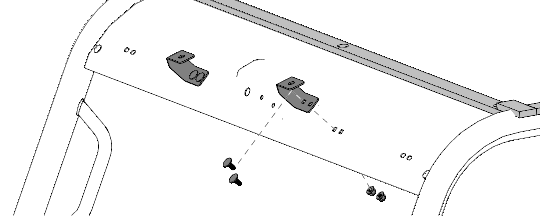

Montieren Sie jede Sonnendachhalterung mit 2 Schlossschrauben und 2 Sechskantmuttern (M8 x 1,25 mm).
Ziehen Sie jede Sechskantmutter auf ein Drehmoment von 26 N∙m an.
-

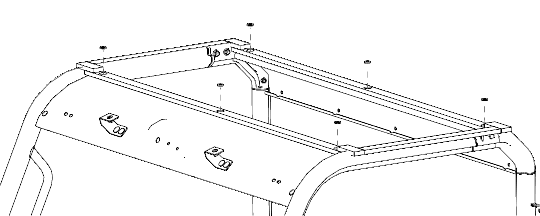

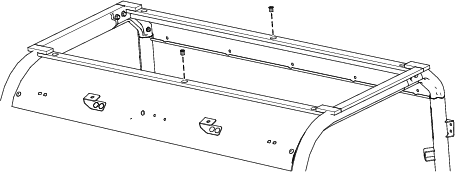

Bringen Sie die 2 unverlierbaren Gummimuttern an den Befestigungspunkten an.
-
Richten Sie die 6 Distanzstücke in den Löchern der Schaumdichtungen aus.
-

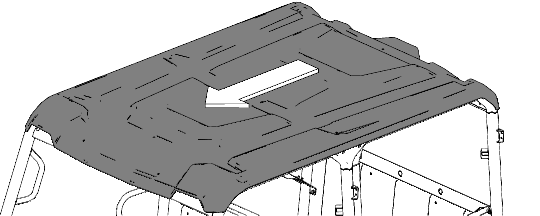

Legen Sie das Sonnendach auf den Überrollschutz.
-

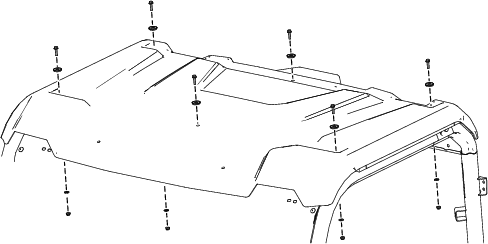

Montieren Sie das Sonnendach mit 6 Sechskantschrauben (¼" x 1"), 6 Dichtungsscheiben, 4 Flachscheiben und 4 Sicherungsmuttern (¼").
Ziehen Sie die Schrauben zu diesem Zeitpunkt noch nicht an.
-

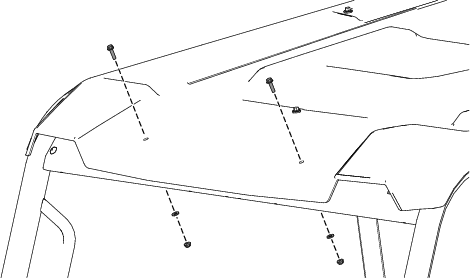

Befestigen Sie die Vorderseite des Sonnendachs mit 2 Sechskantschrauben (¼" x 1"), 2 Flachscheiben und 2 Sicherungsmuttern (¼").
-
Ziehen Sie die äußeren 6 Sicherungsmuttern (¼") auf ein Drehmoment von 5 bis 6 N·m an.
Ziehen Sie die inneren 2 Sechskantschrauben (¼" x 1") auf ein Drehmoment von 2,5 N·m an.
Montieren des Sonnendachs
Für diesen Arbeitsschritt erforderliche Teile:
| Sonnendach für Maschine für 4 Passagiere | 1 |
| Vordere Sonnendachhalterung | 2 |
| Schlossschraube | 2 |
| Sechskantmutter (M8 x 1,25 mm) | 2 |
| Unverlierbare Mutter | 3 |
| Sechskantschraube (1/4" x 1") | 11 |
| Distanzstück | 6 |
| Flachscheibe | 8 |
| Dichtungsscheibe | 9 |
| Sicherungsmutter (1/4") | 8 |
-
Bringen Sie die Schaumdichtungen an; siehe Einbauen der Schaumdichtungen.
-
Montieren Sie jede Sonnendachhalterung mit 2 Schlossschrauben und 2 Sechskantmuttern (M8 x 1,25 mm).
Ziehen Sie jede Mutter auf ein Drehmoment von 26 N∙m an.
-

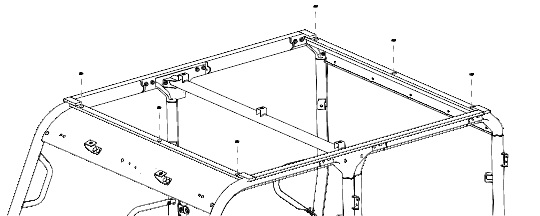

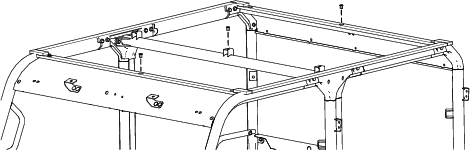

Bringen Sie die 3 unverlierbaren Gummimuttern an den Befestigungspunkten an.
-
Richten Sie die 6 Distanzstücke über den unverlierbaren Muttern in den Löchern der Schaumdichtungen aus.
-
Legen Sie das Sonnendach auf den Überrollschutz.
-
Montieren Sie das Sonnendach mit 9 Sechskantschrauben (¼" x 1"), 9 Dichtungsscheiben, 6 Flachscheiben und 6 Sicherungsmuttern (¼").
Ziehen Sie die Schrauben zu diesem Zeitpunkt noch nicht an.
-

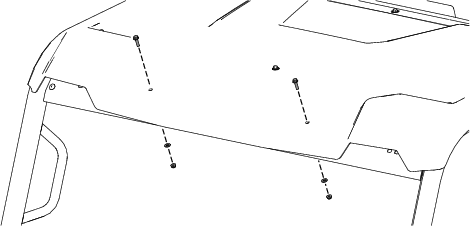

Befestigen Sie die Vorderseite des Sonnendachs mit 2 Sechskantschrauben (¼" x 1"), 2 Flachscheiben und 2 Sicherungsmuttern (¼").
-
Ziehen Sie die äußeren 8 Sicherungsmuttern (¼") auf ein Drehmoment von 5 bis 6 N·m an.
Ziehen Sie die inneren 3 Sechskantschrauben (¼" x 1") auf ein Drehmoment von 2,5 N·m an.
