Important: Instale el Kit de arnés de cables auxiliar (Pieza Toro
número 139-1186, de venta por separado) antes de instalar este
kit.
Preparación de la máquina
Note: Los lados derecho e izquierdo de la máquina se determinan
desde la posición normal del operador.
-
Aparque la unidad de tracción en una superficie
nivelada.
-
Desactive el sistema hidráulico auxiliar.
-
Baje cualquier accesorio que esté instalado;
consulte el Manual del operador.
-
Ponga el freno de estacionamiento de la unidad de
tracción.
-
Apague el motor de la unidad de tracción y
retire la llave.
-
Espere a que se enfríe la unidad de tracción.
-
Desconecte la batería de la unidad de tracción;
consulte el Manual del operador.
Instalación del mecanismo de orientación hidráulica
Piezas necesarias en este paso:
| Conjunto de distribuidor | 1 |
| Perno (⅜" x 1") | 3 |
| Arandela de freno | 3 |
| Arandela plana | 3 |
| Abrazadera | 1 |
| Perno (5/16" x 1½") | 1 |
| Manguera larga | 1 |
| Manguera corta | 1 |
| Conjunto del cilindro hidráulico | 1 |
| Pasador de giro | 2 |
| Anillo de retención | 4 |
| Arandela grande | 4 |
| Arnés de cables de 14 pines | 1 |
| Adaptador en Y | 1 |
Important: Puede desechar todas las piezas retiradas a menos que se indique
lo contrario.
Advertencia
Busque atención médica inmediatamente si el fluido
penetra en la piel. El fluido que penetre en la piel debe ser retirado
quirúrgicamente por un médico en el término de
pocas horas.
-
Asegúrese de que todas las mangueras y líneas
de fluido hidráulico están en buenas condiciones de
uso y que todos los acoplamientos y conexiones hidráulicos
están apretados, antes de aplicar presión al sistema
hidráulico.
-
Mantenga el cuerpo y las manos alejados de fugas pequeñas
o boquillas que liberan fluido hidráulico a alta presión.
-
Utilice un cartón o un papel para detectar
fugas de fluido hidráulico.
-
Alivie de manera segura toda presión en el
sistema hidráulico antes de realizar trabajos en el sistema
hidráulico.
-
Marque cada una de las mangueras como izquierda o
derecha (vistas desde el puesto del operador).
-
Retire la tuerca y el perno que sujetan la abrazadera
al soporte de las mangueras (Figura 1).
-
Desconecte las mangueras del motor del rastrillo giratorio
de los codos de las mangueras del accesorio (Figura 1).
-
Sujete el distribuidor al soporte de las mangueras
con 3 pernos (⅜" x 1"), arandelas de freno y arandelas
planas (Figura 2).
Note: Sujete el distribuidor con los acoplamientos en ángulo
orientados hacia la parte delantera del rastrillo.
-
Apriete los pernos del distribuidor a 37-45 N·m
(27-33 pies-libra).
-
Instale las mangueras del accesorio directamente en
los acoplamientos rectos de la parte trasera del distribuidor (Figura 3).
Important: Instale las conexiones de las mangueras firmemente, pero no
apriete ninguna de estas conexiones hasta el paso Finalización de la instalación.
-
Retire los codos de las mangueras del rastrillo giratorio
e instale los extremos de las mangueras en los acoplamientos en ángulo
situados encima del distribuidor (Figura 3).
Important: No tuerza ni cruce las mangueras. Mantenga la misma orientación
de las mangueras en la válvula que la que tenían en
la abrazadera.
-
Instale la manguera larga y la manguera corta en el
distribuidor, luego enrute las mangueras por debajo del distribuidor
e instale la abrazadera como se muestra en la Figura 4 y la Figura 6.
-
Retire el pasador de inclinación y el pasador
de seguridad que impiden que se oriente el rastrillo giratorio (Figura 5).
-
Alinee el conjunto del cilindro hidráulico
como se muestra en la Figura 6.
Note: Puede ser necesario inclinar manualmente el rastrillo giratorio
para que coincida con la longitud del cilindro.
-

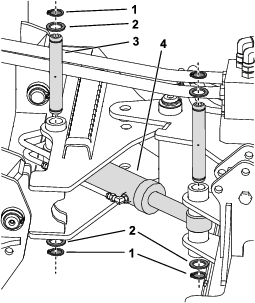

Instale un pasador de giro en cada extremo del cilindro
con 2 arandelas grandes y anillos de retención en cada extremo
de los pasadores de giro (Figura 6).
-
Utilice los controles hidráulicos auxiliares
para ajustar el ángulo del rastrillo giratorio.
-
Conecte el arnés de cables de 14 pines (arnés
de cables corto) al arnés de cables auxiliar (de venta por
separado) en el soporte del acoplamiento (Figura 7).
-
Conecte el conector abierto del adaptador en Y (arnés
de cables largo) al arnés de cables de 14 pines.
-
Enrute los 2 conectores libres del adaptador en Y
hasta los conectores abiertos del lado izquierdo del distribuidor,
y conéctelos (Figura 8).
Note: Sujete el arnés de cables usando las bridas que sean
necesarias.
Finalización de la instalación
-
Apriete las conexiones de manguera más grandes
en la parte superior y trasera del distribuidor a 115-127 N·m
(85-94 pies-libra).
Note: Al apretar la conexión entre una manguera y un acoplamiento,
siempre use 2 llaves; una llave en las zonas planas de la manguera
para que la manguera no se tuerza, y la otra llave en la tuerca de
la manguera para apretar la manguera contra el acoplamiento.
-
Apriete las conexiones de manguera más pequeñas
en la parte delantera del distribuidor a 24-27 N·m (18-20 pies-libra).
-
Lubrique los engrasadores del cilindro; consulte Lubricación del mecanismo de orientación hidráulica.
-
Conecte la batería de la unidad de tracción;
consulte el Manual del operador de la unidad
de tracción.
-
Encienda la unidad de tracción y compruebe
el funcionamiento del mecanismo de orientación hidráulica.
Important: Para accionar el cilindro, debe haber un caudal hidráulico
hasta el accesorio. Una vez establecido el caudal hidráulico,
accione el cilindro usando la función de accesorio secundario
del joystick.
Note: Si el mecanismo de orientación hidráulica no funciona
correctamente, asegúrese de que las mangueras están
conectadas a los orificios correctos.
-
Si se derramó fluido hidráulico, asegúrese
de que el fluido hidráulico de la unidad de tracción
está en el nivel correcto; consulte el Manual del
operador.
-
Utilice los controles hidráulicos auxiliares
para ajustar el ángulo del rastrillo giratorio.
