Kit traceur

1. Garez la machine sur une surface plane et horizontale.

2. Désengagez la commande des lames.

3. Poussez les leviers de commande de déplacement vers l'extérieur, à la position STATIONNEMENT.

4. Coupez le moteur de la machine et enlevez la clé.

5. Attendez l'arrêt complet de toutes les pièces mobiles.

6. Laissez refroidir les composants de la machine.

7. Débranchez la bougie.

1. Garez la machine sur une surface plane et horizontale.

2. Désengagez la commande des lames.

3. Poussez les leviers de commande de déplacement vers l'extérieur, à la position POINT MORT.

4. Serrez le frein de stationnement.

5. Coupez le moteur de la machine et enlevez la clé.

6. Attendez l'arrêt complet de toutes les pièces mobiles.

7. Laissez refroidir les composants de la machine.

8. Retirez les batteries de la machine.

1. En vous servant du support du traceur comme gabarit, percez 2 trous (9/32 po) dans le tablier de coupe en utilisant les dimensions indiquées sur la Figure 2.

   Attention

   Des débris peuvent être projetés dans les yeux et causer des blessures si vous utilisez une perceuse sans protection oculaire adaptée.

   Portez toujours une protection oculaire pour percer des trous.



   Figure 2

   1. 54,8 mm (2-3/16 po)
   2. 153 mm (6 po)

2. Fixez le support du traceur sur le tablier de coupe à l'aide de 2 vis à embase (5/16 x ½ po, autotaraudeuses) et 2 rondelles plates (5/16 po), comme montré à la Figure 3.

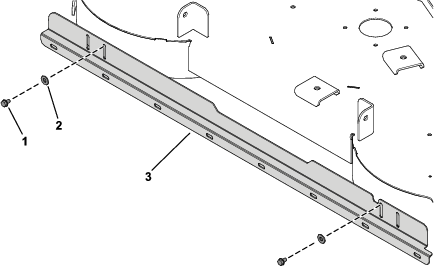

   Figure 3

   1. Vis à embase (5/16 x ½ po, autotaraudeuse)
   2. Rondelle plate (5/16 po)
   3. Support de traceur

1. Coupez le racloir au niveau des encoches, comme montré à la Figure 4.



   Figure 4

   1. Racloir
   2. Couper ici au niveau des encoches

2. Vissez les 8 écrous rapides sur le support du traceur (Figure 5).

3. Fixez le racloir sur le support du traceur et les écrous rapides à l'aide de 8 vis à tête hexagonale (¼ x ¾ po) et 8 rondelles (Figure 5).

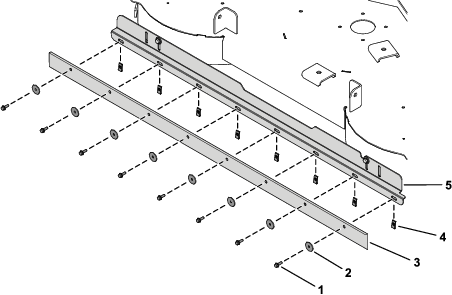

   Figure 5

   1. Vis à tête hexagonale (¼ x ¾ po)
   2. Rondelle
   3. Racloir
   4. Écrou rapide
   5. Support de traceur

1. En vous servant du support du traceur comme gabarit, percez 2 trous (9/32 po) dans le tablier de coupe en utilisant les dimensions indiquées sur la Figure 6.

   Attention

   Des débris peuvent être projetés dans les yeux et causer des blessures si vous utilisez une perceuse sans protection oculaire adaptée.

   Portez toujours une protection oculaire pour percer des trous.



   Figure 6

   1. 54,8 mm (2-3/16 po)
   2. 211 mm (8-5/16 po)

2. Fixez le support du traceur sur le tablier de coupe à l'aide de 2 vis à embase (5/16 x ½ po, autotaraudeuses) et 2 rondelles plates (5/16 po), comme montré à la Figure 7.

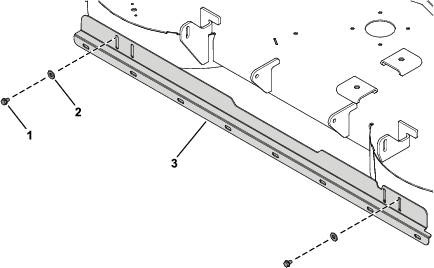

   Figure 7

   1. Vis à embase (5/16 x ½ po, autotaraudeuse)
   2. Rondelle plate (5/16 po)
   3. Support de traceur

1. Vissez les 8 écrous rapides sur le support du traceur (Figure 8).

2. Fixez le racloir sur le support du traceur et les écrous rapides à l'aide de 8 vis à tête hexagonale (¼ x ¾ po) et 8 rondelles (Figure 8).

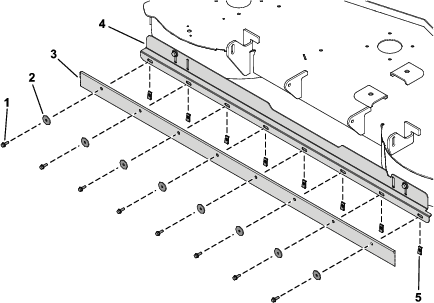

   Figure 8

   1. Vis à tête hexagonale (¼ x ¾ po)
   2. Rondelle
   3. Racloir
   4. Support de traceur
   5. Écrou rapide

• L'herbe molle, sur laquelle les traces de roues sont très visibles, se prête généralement au traçage de rayures.

• L'herbe raide, sur laquelle les traces de roues sont moins visibles, donne généralement de mauvais résultats.

• L'herbe de saison fraîche des régions du nord se prête généralement au traçage de rayures.

• L'herbe de saison chaude des régions du sud produit généralement des rayures moins prononcées.

• L'herbe pour zones de transition, trouvée dans les bandes de passage étroites, peut produire de bonnes rayures dans certaines zones et à certaines périodes de la saison de croissance, mais produire de mauvais résultats dans d'autres zones ou à d'autres périodes.

• Certains types d'herbe produisent des rayures plus contrastées quand la tonte est rase. Par contre, d'autres types d'herbe ou teneurs en humidité peuvent procurer un meilleur contraste à une hauteur de coupe élevée. Faites plusieurs essais pour déterminer ce qui est le mieux adapté à votre cas.

C'est-à-dire la façon dont la lumière se reflète sur l'herbe.

• Une tonte réalisée d'est en ouest présentera un contraste plus prononcé que si elle est réalisée du nord au sud.

• Le contraste est moins visible autour de midi et plus visible le matin et l'après-midi.

L'herbe couchée dans votre direction semble plus foncée, tandis que l'herbe couchée dans la direction opposée semble plus claire.

• La pelouse tondue le long d'une route présente généralement plus de contraste à l'approche ou au départ de la propriété. Le contraste des rayures est moins prononcé lorsqu'on se place dans le sens de la tonte.

• Si la propriété comprend un point d'attraction ou un point de vue, il peut être préférable de tondre en allant et venant par rapport à ce point.

• Les grandes surfaces planes procurent généralement un meilleur contraste que les pentes ou les zones comportant de nombreuses bordures.

• Un bon contraste des rayures peut être obtenu en tondant le matin quand l'herbe est encore mouillée de rosée.

• Une tonte double et un second passage 12,5 mm (0,5 po) plus bas peut produire des rayures bien contrastées.

• La dispersion latérale des déchets d'herbe peut masquer les rayures et réduire ainsi l'effet de contraste.

• Le ramassage de l'herbe peut mettre en évidence les traces de roues profondes, ce qui réduit l'effet de rayure.

• Le déchiquetage magnifie souvent le contraste, ce qui améliore l'aspect des rayures.

• La superficie de la zone tondue a un effet sur l'aspect final. Les grandes surfaces peuvent être plus esthétiques quand elles sont tondues avec une grande tondeuse. Les petites surfaces peuvent perdre de leur attrait si elles sont tondues avec une grande tondeuse.

• Les grandes surfaces parsemées d'arbres ou d'autres obstructions sont souvent plus agréables à l'œil quand la tonte semble traverser l'obstruction. Par exemple, si un tracé de la tondeuse s'arrête avant un petit plan d'eau et reprend dans son prolongement de l'autre côté. Un tracé orienté différemment de l'autre côté peut ne pas être visible.

• Certaines zones sont plus agréables à l'œil quand elles sont tondues en longues bandes droites alignées sur le bord d'un bâtiment. Certaines zones sont plus agréables à l'œil quand elles sont tondues en losange, c'est-à-dire qu'aucune ligne droite ne suit le bord du bâtiment. Les terrains ondulés ou comportant des plans d'eau peuvent être plus esthétiques si les rayures suivent les courbes naturelles du terrain. Un aménagement particulier, comme une petite pièce d'eau, peut être mise en valeur et embellie par une tonte en rayons ou en cercles.

• Sur un terrain neuf, au cours de la 1ère et la 2e semaines, il sera peut-être nécessaire de suivre exactement le même parcours de tonte dans le même sens. L'herbe prendra ainsi l'habitude de se coucher dans la direction voulue.

• La 3e semaine, tondez dans le sens transversal.

• La 4e et la 5e semaines, tondez en suivant le parcours d'origine. Après avoir établi le sens de tonte de base, vous pouvez l'alterner chaque semaine afin de créer une finition en damier ou à carreaux.

• Ne suivez pas exactement le même parcours de tonte chaque semaine. Cela aura pour effet de compacter l'herbe sur le passage des roues et de produire des ornières et des dépressions de chaque côté.

• Relevez le tablier de coupe quand vous tournez. Les rayures ne sont généralement pas améliorées par les virages en bout.

• Relever le tablier évite de produire une superposition de bandes différentes en bout de course.

• Relevez le tablier de coupe et conduisez la machine le long d'une bande déjà tondue pour vous rendre jusqu'à une autre zone de travail.

• Vous risquez d'abîmer une belle finition à rayures en la traversant avec la machine.

• Il est généralement préférable de commencer à tondre sur le périmètre du terrain pour délimiter la zone de travail.

• Si vous utilisez l'éjection latérale, dirigez les déchets d'herbe à l'opposé des allées, plates-bandes, bâtiments et véhicules. Si l'éjection projette les déchets d'herbe relativement loin, effectuez des passages supplémentaires pour ne pas avoir à les ramasser.

• Évitez de tondre excessivement. Les allers et retours, les manœuvres fréquentes en marche avant et marche arrière autour d'un obstacle auront pour effet de comprimer l'herbe et de perturber l'aspect professionnel d'un travail bien fait.

• Suivez toutes les consignes de sécurité concernant la tonte énoncées dans le Manuel de l'utilisateur. Ne vous exposez pas à des risques inutiles en voulant tracer des rayures sur votre pelouse.
