Vedligeholdelse
Note: Maskinens venstre og højre side er som set fra den normale betjeningsposition.
Skema over anbefalet vedligeholdelse
Vedligeholdelsesintervaller | Vedligeholdelsesprocedure |
---|---|
Efter de første 2 timer |
|
Efter de første 10 timer |
|
Efter de første 50 timer |
|
Hver anvendelse eller dagligt |
|
For hver 50 timer |
|
For hver 100 timer |
|
For hver 400 timer |
|
Kontrolliste for daglig vedligeholdelse
Kopier denne side til daglig brug.
Vedligeholdelsespunkter | I ugen: | ||||||
---|---|---|---|---|---|---|---|
Man. | Tirs. | Ons. | Tors. | Fre. | Lør. | Søn. | |
Kontroller skæreknivenes tilstand | |||||||
Smør alle smørenipler.1 | |||||||
Reparation af beskadiget maling | |||||||
1. Umiddelbart efter hver vask, uanset det angivne interval. |
Bemærkninger om problemområder | ||
Eftersyn foretaget af: | ||
Punkt | Dato | Oplysninger |
Forsigtig
Hvis du lader nøglen sidde i tændingen, kan andre personer utilsigtet komme til at starte motoren og forårsage alvorlig personskade på dig eller andre omkringstående.
Fjern nøglen fra tændingen, før vedligeholdelsesarbejde påbegyndes.
Smøring af lejerne og bøsningerne
Vedligeholdelsesintervaller | Vedligeholdelsesprocedure |
---|---|
Hver anvendelse eller dagligt |
|
For hver 50 timer |
|
Maskinen har smørenipler, som skal smøres jævnligt med litiumbaseret fedt nr. 2.
Kontrol af gearkasseolien
Vedligeholdelsesintervaller | Vedligeholdelsesprocedure |
---|---|
Efter de første 50 timer |
|
For hver 50 timer |
|
For hver 400 timer |
|
Gearkassen er konstrueret til drift med SAE 80-90-gearolie. Selvom gearkassen leveres med smøreolie fra fabrikken, skal oliestanden kontrolleres, før klippeenheden betjenes. Gearkassens kapacitet er 283 ml.
-
Parker maskinen på en plan flade, sænk klippeenheden, aktiver parkeringsbremsen, sluk for motoren, og tag nøglen ud.
-
Fjern målepinden/påfyldningsproppen, der sidder oven på gearkassen (Figur 17), og kontroller, at oliestanden er mellem mærkerne på målepinden. Hvis oliestanden er lav, skal du påfylde så megen olie, at oliestanden kommer op mellem mærkerne.
-
Monter målepinden, og tilspænd den med et moment på 9 Nm.
Kontrol af tilspændingsmomentet på fastgørelsesanordningerne mellem kraftudtagsakslen og gearkassen
Vedligeholdelsesintervaller | Vedligeholdelsesprocedure |
---|---|
Efter de første 10 timer |
|
For hver 100 timer |
|
Kontroller tilspændingsmomentet på fastgørelsesanordningerne, der fastgør kraftudtagsakslen til gearkassen (Figur 18). Se opsætningsafsnittet i maskinens betjeningsvejledning for at få de rette specifikationer for tilspændingsmomentet.
Fjernelse af klippeenheden fra traktionsenheden
-
Parker maskinen på en plan flade med klippeenheden hævet.
-
Fjern klippehøjdepindene (Figur 19) fra klippeenhedens sideplader.
-
Sænk klippeenheden, aktiver parkeringsbremsen, sluk for motoren, og tag nøglen ud.
-
Fjern boltene og spændeskiverne, der fastgør løftearmene til styrehjulsarmene.
-
Fjern boltene og møtrikkerne fra kraftudtagsakslen (Figur 21), og skub gaflen ud af gearkassen.
Note: Se betjeningsvejledningen for at justere noterne korrekt, hvis du adskiller drivakselkomponenterne.
Serviceeftersyn af bøsningerne i styrehjulsarmene
Styrehjulsarmene har bøsninger presset ind i den øverste og nederste del af røret. Efter mange driftstimer vil disse bøsninger blive slidt.
Bøsningerne kontrolleres ved at flytte styrehjulsgaflen frem og tilbage og fra side til side. Hvis styrehjulsspindlen er løs inde i bøsningerne, er bøsningerne slidte og skal udskiftes.
-
Parker maskinen på en plan flade, sænk klippeenheden, aktiver parkeringsbremsen, sluk for motoren, og tag nøglen ud.
-
Fjern strammehætten, afstandsbøsningen/-bøsningerne og trykskiven fra den øverste del af styrehjulsspindlen.
-
Træk styrehjulsspindlen ud af monteringsrøret. Lad trykskiven og afstandsklodsen/-klodserne sidde på bunden af spindlen.
-
Sæt en uddriver ind i den øverste eller nederste del af monteringsrøret, og driv bøsningen ud af røret (Figur 22). Driv også den anden bøsning ud af røret. Rengør rørene indvendigt for at fjerne snavs.
-
Smør indersiden og ydersiden af de nye bøsninger med fedt. Brug en hammer og en flad plade til at føre bøsningerne ind i monteringsrøret.
-
Efterse styrehjulsspindlen for slid, og udskift den, hvis den er beskadiget.
-
Skub styrehjulspindlen gennem bøsningerne og monteringsrøret. Skub trykskiven og afstandsklodsen/-erne ind på spindlen, og monter strammehætten på styrehjulsspindlen.
Eftersyn af styrehjulene og lejerne
Vedligeholdelsesintervaller | Vedligeholdelsesprocedure |
---|---|
Efter de første 2 timer |
|
Efter de første 10 timer |
|
For hver 50 timer |
|
-
Parker maskinen på en plan flade, sænk klippeenheden, aktiver parkeringsbremsen, sluk for motoren, og tag nøglen ud.
-
Skru låsemøtrikken af bolten, der holder styrehjulsenheden fast i styrehjulsgaflen (Figur 23). Tag fat i styrehjulet, og tag bolten ud af gaflen eller drejearmen.
-
Fjern lejet fra hjulnavet, og lad bøsningsafstandsstykket falde ud (Figur 23). Fjern lejet fra den modsatte side af hjulnavet.
-
Kontroller lejer, afstandsklods og hjulnavets inderside for slid. Udskift beskadigede dele.
-
Saml styrehjulet ved at skubbe lejet ind i hjulnavet. Tryk på lejets yderste løbering, når du monterer lejerne.
-
Skub lejeafstandsstykket ind i hjulnavet. Skub det andet leje ind i hjulnavets åbne ende, så lejeafstandsstykket holdes fast inden i hjulnavet.
-
Monter styrehjulsenheden i styrehjulsgaflen, og spænd den fast med bolten og låsemøtrikken.
Serviceeftersyn af skæreknivene
Skæreknivssikkerhed
En slidt eller beskadiget skærekniv kan gå itu, og et stykke af den kan blive kastet mod dig eller omkringstående, hvilket kan forårsage alvorlige eller livsfarlige kvæstelser.
-
Efterse jævnligt skærekniven for slid og skader.
-
Vær forsigtig, når du efterser skæreknivene. Pak skæreknivene ind, eller bær handsker, og vær forsigtig når du efterser skæreknivene. Du må kun udskifte eller slibe skæreknivene. De må aldrig rettes ud eller svejses.
-
På maskiner med mange skæreknive skal du være meget forsigtig, da én skæreknivs rotation kan få andre skæreknive til at rotere.
Kontrol for bøjet kniv
Hvis du rammer et fremmedlegeme, skal du efterse maskinen for skader og udbedre disse, før du starter og betjener udstyret. Spænd alle møtrikker på spindelremskiverne til 176 til 203 Nm.
-
Parker maskinen på en plan flade, hæv klippeenheden til positionen TRANSPORT, aktiver parkeringsbremsen, sluk for motoren, og tag nøglen ud.
-
Hæv klippeenheden til positionen SERVICE. Se traktionsenhedens betjeningsvejledning.
-
Drej skærekniven, indtil enderne vender fremad og bagud, og mål afstanden fra indersiden af plæneklipperskjoldet til skæret foran på skærekniven (Figur 24).
Note: Husk dette mål.
-
Drej den modsatte ende af skærekniven fremad, og mål mellem klippeenheden og skæret på skærekniven samme sted som under trin 3.
Note: Forskellen mellem målene fra trin 3 og 4 må ikke overskride 3 mm. Hvis dette mål overskrider 3 mm, er kniven bøjet og skal udskiftes. Se Afmontering og montering af klippeenhedens skærekniv(e).
Afmontering og montering af klippeenhedens skærekniv(e)
Udskift skærekniven, hvis den rammer en fast genstand, eller hvis den er ude af balance eller bøjet. Brug altid originale Toro-skæreknive ved udskiftning for sikkerhedens skyld og for at sikre en optimal ydelse.
-
Parker maskinen på en plan flade, hæv klippeenheden til positionen TRANSPORT, aktiver parkeringsbremsen, sluk for motoren, og tag nøglen ud.
-
Hæv klippeenheden til positionen SERVICE. Se traktionsenhedens betjeningsvejledning.
-
Tag fat i enden af skærekniven med en klud eller en tyk handske.
-
Fjern skæreknivsbolten, antiskalperingsskålen og skærekniven fra spindelakslen (Figur 25).
-
Monter skærekniven, antiskalperingsskålen og skæreknivsbolten, og spænd skæreknivsbolten til 115 til 149 Nm.
Important: Den buede del af skærekniven skal pege mod indersiden af klippeenheden for at sikre en god klipning.
Note: Hvis du rammer et fremmedlegeme, skal alle møtrikker på spindelremskiverne tilspændes med et moment på 115 til 149 Nm.
Eftersyn og slibning af klippeenhedens skærekniv(e)
Både skærene og seglen – som er den del, der vender opad, modsat skæret – bidrager til en klipning af god kvalitet.
Hold skæreknivene skarptslebne i hele klippesæsonen. Skarptslebne skæreknive giver en renere klipning uden forrevne eller flossede græsstrå.
Efterse skæreknivene for slid eller skader. Sejlet løfter græsset lige op, hvilket giver en jævn klipning og gradvis slitage under brug.
-
Parker maskinen på en plan flade, hæv klippeenheden til positionen TRANSPORT, aktiver parkeringsbremsen, sluk for motoren, og tag nøglen ud.
-
Hæv klippeenheden til positionen SERVICE. Se traktionsenhedens betjeningsvejledning.
-

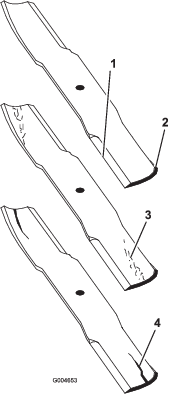

Undersøg omhyggeligt skæreknivens skær, især der hvor den flade side og den buede side mødes (Figur 26).
Note: Da sand og slibematerialer kan slide det metal, der forbinder den flade og den buede del af skærekniven, væk, skal skærekniven kontrolleres, før plæneklipperen anvendes. Hvis du bemærker tegn på slid (Figur 26), skal skærekniven udskiftes.
-
Undersøg alle skæreknivenes skær og slib skærene, hvis de er sløve eller hakkede (Figur 27).
Note: Slib kun toppen af skæret, og bevar den oprindelige klippevinkel for at sikre skarpheden (Figur 27). Skærekniven bevarer balancen, hvis der fjernes samme mængde metal på begge skær.
Note: Fjern skæreknivene, og slib dem på en slibemaskine. Når du har slebet skærene, skal skærekniven monteres igen sammen med antiskalperingskoppen og skæreknivsbolten. Se Eftersyn og slibning af klippeenhedens skærekniv(e).
Kontrol og udbedring af forskydning af skæreknive
Hvis der er en forskydning mellem knivene, vil græsset se stribet ud, når det klippes. Dette problem kan udbedres ved at sikre, at alle skæreknivene er lige og klipper på samme plan.
-
Find en plan flade på værkstedsgulvet ved hjælp af et 1 meter langt vaterpas.
-

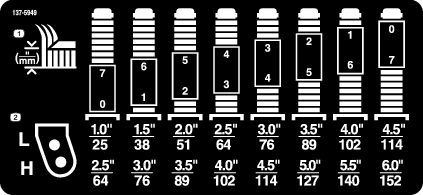

Hæv klippehøjden til den øverste position. Se Justering af klippehøjden.
-
Sænk klippeenheden ned på den plane overflade. Fjern dækslerne på klippeenhedens overside.
-
Drej knivene, indtil enderne vender fremad og bagud. Mål afstanden fra gulvet og op til den forreste spids af skæret. Husk dette mål. Drej dernæst den samme kniv, så den modsatte ende vender fremad, og mål igen. Forskellen mellem målene må ikke overskride 3 mm. Hvis målet overskrider 3 mm, skal kniven udskiftes, idet den er bøjet. Mål alle skæreknivene.
-
Sammenlign målingerne af de yderste knive med den midterste kniv. Den midterste kniv må ikke være mere end 10 mm lavere end de yderste knive. Hvis den midterste kniv er mere end 10 mm lavere end de yderste knive, skal du gå videre til trin 6 og indsætte afstandsstykker mellem spindelhuset og bunden af klippeenheden.
-
Fjern boltene, de flade spændeskiver, låseskiverne og møtrikkerne fra den yderste spindel i det område, hvor afstandsstykkerne skal indsættes. Hvis du vil hæve eller sænke skærekniven, skal du indsætte et afstandsstykke, delnr. 3256-24, mellem spindelhuset og bunden af klippeenheden. Fortsæt med at kontrollere knivenes tilretning, og indsæt afstandsstykker, indtil knivspidserne er inden for det påkrævede mål.
Important: Brug ikke mere end tre afstandsstykker ved samme hul. Brug et faldende antal afstandsstykker i hullerne ved siden af, hvis der indsættes mere end ét afstandsstykke i et af hullerne.
-
Monter remskærmene.
Udskiftning af drivremmen
Vedligeholdelsesintervaller | Vedligeholdelsesprocedure |
---|---|
For hver 50 timer |
|
Skæreknivens drivrem, der holdes stram af den fjederbelastede styreremskive, er meget slidstærk. Efter mange timers drift vil remmen imidlertid begynde at vise tegn på slitage. Tegn på, at en rem er slidt, er, at den hviner, når den kører rundt, skæreknivene glider, når der klippes græs, flossede remkanter, brændemærker og revner. Hvis du bemærker nogen af disse forhold, skal du udskifte remmen.
-
Parker maskinen på en plan flade, sænk klippeenheden, aktiver parkeringsbremsen, sluk for motoren, og tag nøglen ud.
-
Afmonter remskærmene for oven på klippeenheden, og læg dem til side.
-
Brug en momentnøgle eller et lignende værktøj til at flytte styreremskiven (Figur 28) væk fra drivremmen for derved at løsne remspændingen og lade remmen glide af gearkassens remskive.
-
Fjern den gamle rem fra omkring spindelremskiverne og styreremskiven.
-
Brug en momentnøgle eller et lignende værktøj til at holde styreremskiven, og før den nye rem rundt om spindelremskiverne og styreremskiven som vist i Figur 29.
-
Monter remskærmene.
Rengøring under klippeenheden
Vedligeholdelsesintervaller | Vedligeholdelsesprocedure |
---|---|
Hver anvendelse eller dagligt |
|
Fjern ophobning af græs under klippeenheden hver dag.
-
Parker maskinen på en plan flade, hæv klippeenheden til positionen TRANSPORT, aktiver parkeringsbremsen, sluk for motoren, og tag nøglen ud.
-
Hæv klippeenheden til positionen SERVICE. Se traktionsenhedens betjeningsvejledning.
-
Rengør klippeenhedens underside omhyggeligt med vand.
