Reelmaster® 7000-D-trekkenhet med firehjulsdrift

Motoren i denne maskinen er i samsvar med EU-trinn 3A.

Avhengig av bredden på klippeenhetene som skal monteres på trekkenheten, skal støttevalsene justeres som følger:

Parker maskinen på en jevn overflate, koble inn parkeringsbremsen, slå av motoren, og ta ut nøkkelen.

• Hvis du bruker en 69 cm klippeenhet, installerer du valsene i de øvre monteringshullene i støtteenhetskanalene (Figur 3).

• Hvis du bruker en 81 cm klippeenhet, installerer du valsene i de nedre monteringshullene av støtteenhetskanalene.(Figur 3).



  Figur 3

  1. Støtteenhetskanal
  2. Bruk dette hullet til 69 cm klippeenheter.
  3. Bruk dette hullet til 81 cm klippeenheter.

Deler som er nødvendige for dette trinnet:

På maskiner som krever CE-samsvar, fester du CE-varselmerket (delenr. 120-1686) over standardvarselmerket (delenr. 120-1683).

Deler som er nødvendige for dette trinnet:

1. Hekt løs panserlåsen fra panserlåsbraketten (Figur 4).



   Figur 4

   1. Panserlås

2. Fjern de to naglene som fester panserlåsbraketten til panseret (Figur 5).



   Figur 5

   1. Panserlåsbrakett
   2. Nagler

3. Fjern panserlåsbraketten fra panseret.

4. Plasser CE-låsebraketten og panserlåsbraketten på panseret på linje med monteringshullene.

   Note: Låsebraketten må være mot panseret (Figur 5).Ikke fjern bolten og mutteren fra låsebrakettarmen.



   Figur 6

   1. CE-låsebrakett
   2. Bolt og mutter

5. Rett inn skivene med hullene på innsiden av panseret.

6. Nagle brakettene og skivene til panseret (Figur 6).

7. Hekt låsen på panserlåsbraketten (Figur 7).



   Figur 7

   1. Panserlås

8. Skru bolten inn på den andre armen til panserlåsbraketten for å låse låsen i stilling (Figur 8).



   Figur 8

   1. Bolt
   2. Mutter
   3. Armen til panserlåsbraketten

9. Stram til bolten, men ikke stram mutteren.

Deler som er nødvendige for dette trinnet:

1. Fjern spolemotorene fra fraktbraketten.

2. Fjern transportbrakettene, og kast dem.

3. Fjern klippeenhetene fra kartongene.

4. Monter og juster som beskrevet i henhold til klippeenhetens brukerhåndbok.

5. Kontroller at motvekten (Figur 9) er installert i den korrekte enden av klippeenheten som beskrevet i klippeenhetens brukerhåndbok.



   Figur 9

   1. Motvekt

6. Alle klippeenhetene sendes med dekkekompenseringsfjæren festet til høyre side av klippeenheten. Dekkekompenseringsfjæren må være festet på samme side av klippeenheten som spoledrivmotoren. Plasser dekkekompenseringsfjæren på nytt på følgende måte:

   1. Fjern de to låseskruene og mutterne som fester stangbraketten til klippeenhetstappene (Figur 10).



      Figur 10

      1. Dekke kompenseringsfjær
      2. Stangbrakett
      3. Fjærrør

   2. Fjern flensmutteren som fester fjærrørsskruen til bærerammetappen (Figur 10).

   3. Fjern enheten.

   4. Monter skruen til fjærrøret på motsatt tapp på bærerammen, og fest med flensmutteren.

      Note: Still skruehodet på utsiden av tappen, som vist i Figur 11.



      Figur 11

      1. Motsatt bærerammetapp
      2. Stangbrakett

   5. Monter stangbraketten til klippeenhetstappene med låseskruene og mutterne (Figur 11). På klippeenheten monterer du venstre slangefører på fremsiden av klippeenhetstappene når du monterer stangbraketten igjen (Figur 13).

      Important: På klippeenhet nr. 4 (venstre foran) og klippeenhet nr. 5 (høyre foran) bruker du monteringsmutterne for stangbraketten til å montere slangeførerne foran på klippenhetstappene. Slangeførerne skal lene mot midtre klippeenhet (Figur 12 til og med Figur 14).



      Figur 12

      1. Klippeenhet 1
      2. Klippeenhet 2
      3. Klippeenhet 3
      4. Klippeenhet 4
      5. Klippeenhet 5
      6. Spolemotor
      7. Vekt


      Figur 13

      1. Slangefører (venstre side vist)
      2. Stangbrakett
      3. Muttere

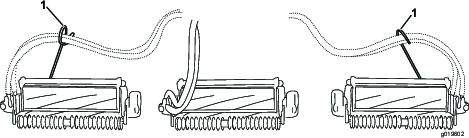

      Figur 14

      1. Slangeførere (hver enkelt må lene mot midtre klippeenhet)

      Note: Når du installerer eller fjerner klippeenheten må du kontrollere at hårnålssplinten er installert i fjærstanghullet ved siden av stangbraketten. Ellers skal hårnålssplinten være installert i hullet på enden av stangen.

7. Øk styringen på de bakre klippeenhetene ved å fjerne de to svingavstandsstykkene, sokkelskruene med sekskanthode og flenslåsemutre (Figur 15) fra bærerammene på de bakre klippeenhetene (klippeenhet 2 og 3). Se Figur 12.



   Figur 15

   1. Sokkelskrue med sekskanthode
   2. Svingavstandsstykke
   3. Bæreramme
   4. Flenslåsemutter

8. Senk alle løftearmene fullstendig.

9. Dekk bærerammeakselen med rent smørefett (Figur 16).

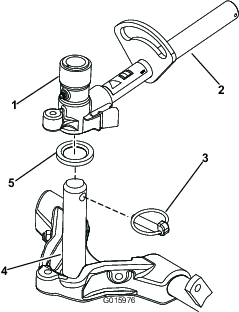

   Figur 16

   1. Løftearmens dreiegaffel
   2. Løftearm
   3. Ringstift
   4. Bærerammens aksel
   5. Trykkskive

10. For de fremre klippeenhetene skyver du en klippeenhet under løftearmen mens du fører akselen til bærerammen inn i løftearmens dreiegaffel (Figur 16). Sørg for at trykkskiven er på plass på bærerammeakselen.

11. Sikre bærerammen til løftearmens dreiegaffel med ringstiften (Figur 16).

12. Fest dreiegaffelen til bærerammen med låsestiften (Figur 17) for å låse (feste) styringen på klippeenhetene.



    Figur 17

    1. Låsestift

    Note: Fast styring anbefales ved klipping av skråbakker.

13. Bruk følgende prosedyre på de bakre klippeenhetene når klippehøyden er over 19 mm.

    1. Fjern splittpinnen og skiven som fester løftearmens dreieaksel til løftearmen og skyv løftearmens dreieaksel ut av løftearmen (Figur 18).



       Figur 18

       1. Løftearmdreieakselens splittpinne og skive

    2. Før inn løftearmens dreiegaffel i bærerammeakselen (Figur 16).

    3. Før inn løftearmsakselen i løftearmen og fest den med skiven og splittpinnen (Figur 18).

14. Fest løftearmkjedet til kjedebraketten med låsestiften (Figur 19).

    Note: Bruk det antallet kjedekoblinger som angis i klippeenhetens brukerhåndbok.



    Figur 19

    1. Løftearmkjede
    2. Kjedebrakett
    3. Låsestift

15. Dekk kileakselen i spolemotoren med rent smørefett.

16. Påfør olje i motorens O-ring og sett den på motorflensen.

17. Installer motoren ved å rotere den med klokken slik at motorflensene går klar av skruene (Figur 20).



    Figur 20

    1. Spoledrivmotor
    2. Monteringsbolter

18. Roter motoren mot klokken til flensene omringer boltene, og trekk deretter til boltene.

    Important: Sørg for at spolemotorslangene ikke er vridd, knekt eller står i fare for å komme i klem.

Dekkekompenseringsfjæren (Figur 21) overfører vekten fra den fremre til den bakre valsen. Dette er med på å redusere bølgemønsteret i gresset, også kjent som "ondulering".

Important: Foreta fjærjusteringer med klippeenheten på trekkenheten, vendt rett fremover og senket til gulvet.

1. Kontroller at hårnålssplinten er installert i det bakre hullet på enden av stangen (Figur 21).

   Note: Flytt hårnålssplintpinnen til fjærstaghullet ved siden dekkekompenseringsfjæren når service skal utføres på klippeenheten.



   Figur 21

   1. Gresskompenseringsfjær
   2. Hårnålssplint
   3. Fjærstang
   4. Sekskantmuttere

2. Stram til sekskantmutrene foran på fjærstangen helt til den komprimerte lengden på fjæren er 15,9 cm. Se Figur 21.

   Note: Ved bruk i ujevnt terreng bør du redusere fjærlengden med 13 mm. Bakkefølgingen vil reduseres noe.

   Note: Innstillingen for plenjevning må nullstilles hvis klippehøydeinnstillingen eller aggresjonen for klippeenheten blir endret.

Deler som er nødvendige for dette trinnet:

Når klippeenheten må tippes på siden for at man skal komme til motstål/spole, vipp opp baksiden av klippeenheten med støtten for å sikre at mutterne bak på enden av justeringsskruen til motstangen ikke hviler på arbeidsoverflaten (Figur 22).

Figur 22

1. Klippeenhetstøtte

Fest støtten til kjedebraketten med låsestiften (Figur 23).

Figur 23

1. Kjedebrakett
2. Låsestift
3. Klippeenhetsstøtte

Før du bruker maskinen må den smøres godt. Se Smøring. Hvis du ikke smører maskinen, ødelegges viktige deler tidligere enn ellers.

1. Kontroller oljenivået i bakakselen før motoren startes for første gang. Se Kontrollere oljenivået i bakakselen.

2. Kontroller hydraulikkvæskenivået før du starter motoren for første gang. Se Kontrollere nivået på hydraulikkvæsken.

3. Kontroller motoroljenivået før og etter motoren startes for første gang. Se Kontrollere nivået på motoroljen.

Deler som er nødvendige for dette trinnet:

Bruk styrestaget til å justere klippeenheten. Referer til klippenhetens brukerhåndbok for justeringsprosedyrer (Figur 24).

Figur 24

1. Målestang
2. Høydejusteringsskrue
3. Mutter
4. Huller for innstilling av trimmehøyde (HOG)
5. Hull som ikke brukes

De to fotpedalene (Figur 25) brukes til å kontrollere bremsene enkeltvis, slik at det blir enklere å snu og slik at du får bedre veigrep når du kjører på tvers av bakker.

Pedallåsen (Figur 25) brukes til å koble pedalene sammen for å sette på parkeringsbremsen.

Du kan aktivere parkeringsbremsen (Figur 25) ved å koble pedalene sammen med pedallåsen. Trykk ned på høyre bremsepedal mens du aktiverer tåpedalen. Når du vil koble ut parkeringsbremsen, trykker du ned én av bremsepedalene til parkeringsbremselåsen trekkes inn.

Figur 25

1. Bremsepedal
2. Pedallås
3. Parkeringsbremsepedal
4. Trekkpedal
5. Vippestyringspedal

Trekkpedalen (Figur 25) brukes til å kjøre framover og bakover. Trykk ned den øvre delen av pedalen for å kjøre fremover og den nedre for å kjøre bakover. Bakkehastigheten er proporsjonal med hvor langt ned du trykker pedalen. Hvis du vil oppnå maksimal hastighet, trykker du pedalen helt ned når gassen er i HURTIG-stillingen.

Du stopper maskinen ved å redusere trykket fra foten på pedalen slik at den går tilbake til midtstillingen.

For å vippe rattet mot deg trykker du ned fotpedalen (Figur 25) og trekker rattårnet mot deg til den mest komfortabel posisjonen og deretter slipper du pedalen.

Når klippehastighetsbegrenseren (Figur 26) er vippet opp, kontrollerer den klippehastigheten og gjør at klippeenhetene aktiveres. Hvert avstandsstykke justerer klippehastigheten med 0,8 km/t. Jo flere avstandsstykker det er oppå bolten, jo saktere kjører maskinen. For transport, vipp tilbake klippehastighetsbegrenseren og maskinen kan oppnå maksimal transporthastighet.

Juster skruen(e) (Figur 26) for å begrense hvor langt ned du kan trykke trekkpedalen forover eller bakover for å begrense hastigheten.

Important: Skruen for hastighetssperren må stoppe trekkpedalen før pumpen når full slaglengde, ellers kan pumpen bli skadet.

Figur 26

1. Hastighetsbegrenserskrue for revers
2. Hastighetsbegrenserskrue for fremdrift
3. Avstandsstykker
4. Hastighetsbegrenser for klipping

Denne spaken (Figur 27) hever og senker klippeenheten og starter og stopper også spolene når de er aktivert i klippemodus. Klippeenhetene kan ikke senkes når klippe-/transportbryteren er i transportstilling.

Nøkkeltenningen (Figur 27) har tre stillinger: AV, På/FORVARME og START.

InfoCenter LCD-displayet viser informasjon om maskinen, som driftsstatus, diverse diagnostikk og annen informasjon om maskinen (Figur 27).

Kraftuttaksbryteren (Figur 27) har to stillinger: START og STOPP. Skyv kraftuttaksknappen fremover for å aktivere klippeenhetens kniver. Skyv knappen tilbake for å deaktivere klippeenhetens kniver.

Figur 27

1. Kontrollspak for senking og heving av klippeenheten
2. Nøkkelbryter
3. InfoCenter
4. Kraftuttaksbryter
5. Motorhastighetsbryter
6. Frontlysbryter

Motorhastighetsbryteren (Figur 27) har to måter å endre motorhastigheten på. Den kan økes eller reduseres i trinn på 100 o/min ved å trykke lett på bryteren. Ved å holde bryteren nede vil motoren automatisk gå til høy eller lav tomgang avhengig av hvilken side av bryteren som blir trykket ned.

Trykk bryteren nedover for å slå på frontlyktene (Figur 27).

Bruk stikkontakten (Figur 28) til å gi 12 volts strøm til valgfritt elektrisk tilbehør.

Figur 28

1. Stikkontakt

Bruk poseholderen (Figur 29) for lagring.

Figur 29

1. Poseholder

Bruk slipespakene for å slipe spolene (Figur 30).

Figur 30

1. Fremre slipespak
2. Bakre slipespak

InfoCenter LCD-displayet viser informasjon om maskinen, for eksempel driftsstatus, diverse diagnostikk og annen informasjon om maskinen (Figur 32). InfoCenter har også et oppstartsskjermbilde og et hovedskjermbilde for informasjon. Du kan når som helst bytte mellom oppstartsskjermbildet og hovedskjermbildet for informasjon ved å trykke på en InfoCenter-knapp og velge en pil.

Figur 32

1. Indikatorlampe
2. Høyre-knapp
3. Midten-knapp
4. Venstre knapp

• Venstre-knapp, Meny-/Tilbake-knapp – trykk på denne knappen for å få tilgang til InfoCenter-menyen. Du kan også bruke knappen til å gå ut av en meny du befinner deg i.

• Midten-knapp – bruk denne knappen til å rulle ned i menyer.

• Høyre knapp – bruk denne knappen til å åpne en meny der en høyrepil angir at det finnes mer innhold.

• Manuell viftereversering – aktiveres ved å trykke venstre og høyre knapper samtidig.

• Pipealarm – aktiveres når klippeenhetene senkes, eller for varselsfeil og systemfeil.

  Note: Hver enkelt knapp kan ha ulike formål avhengig av hva situasjonen krever. Hver knapp vil også være merket med et ikon som viser dens gjeldende funksjon.

Ikonbeskrivelse for InfoCenter

SERVICE DUE	Angir når planlagt vedlikehold skal utføres
	Informasjonsikon
	Timeteller
	Hurtig
	Sakte
	Viftereversering – angir når viften er reversert
	Luftinntaksvarmeren er aktiv
	Hev klippeenhetene
	Nedre klippeenheter
	Føreren må sitte i setet
	Parkeringsbremseindikator – angir at parkeringsbremsen er på
	Identifiserer hastigheten som høy
	Fri
	Identifiser hastigheten som lav
	Kjølemiddeltemperatur – Angir motorens kjølemiddeltemperatur i °C eller °F
	Temperatur (varm)
	Avslått eller ikke tillatt
	Kraftuttaket er aktivert
	Starte motoren
	Stopp eller nedstengning
	Motor
	Nøkkelbryter
	Angir når klippeenhetene senkes
	Angir når klippeenhetene heves
	PIN-kode
	Temperatur for hydraulisk olje – Angir temperaturen til den hydrauliske oljen
	CAN-bus
	InfoCenter
	Feil eller mislykket
	Lyspære
	Uttak for TEC-kontroller eller kontrollkabelen i nettet
	Høy: over tillatt hastighet
	Lav: under tillatt hastighet
/	Utenfor rekkevidde
	Bryter
	Føreren må slippe bryteren
	Føreren må endre til angitt tilstand
Symboler brukes ofte til å forme setninger. Noen eksempler er vist nedenfor.
	Føreren må sette maskinen i fri
	Motorstart avslått
	Motoren stanses
	Motorkjølevæske for varm
	Hydraulikkolje for varm
	Sitt ned eller koble inn parkeringsbremse

Trykk på knappen for menytilgang mens du er i hovedskjermbildet for å få tilgang til InfoCenter-menysystemet. Du vil da komme til hovedmenyen. Se følgende tabeller for en oversikt over alternativene som er tilgjengelige fra menyene:

* Kun tekst som vises for føreren er oversatt. Skjermbilder for feil, tje og diagnostikk vises ved vedlikehold. Titlene vil være på valgt språk, men menyelementene vil være på engelsk.

Det finnes fem innstillinger for konfigurasjonsinnstillinger som kan justeres i menyen Innstillinger i InfoCenter: Knivteller, Klippehastighet, Klippehøyde, F Hjul O/Min og B Hjul O/Min. Disse innstillingene kan låses ved hjelp av den beskyttede menyen.

Note: Passordkoden programmert av distributøren før levering.

1. Bla ned til menyen Innstillinger fra hovedmenyen, og trykk på høyre knapp.

2. Bla ned til den beskyttede menyen på menyen Innstillinger, og trykk på høyre knapp.

3. Tast inn sikkerhetskoden ved å bruke midtknappen til å angi første siffer, og trykk deretter på høyre knapp for å gå videre til neste siffer.

4. Bruk den midtre knappen for å angi andre siffer, og trykk deretter på høyre-knappen for å gå videre til neste siffer.

5. Bruk den midtre knappen for å angi andre siffer, og trykk deretter på høyre-knappen for å gå videre til neste siffer.

6. Bruk den midtre knappen til å angi fjerde siffer, og trykk på høyre-knappen.

7. Trykk på den midtre knappen for å taste inn koden.

8. Hvis koden har blitt godkjent og den beskyttede menyen har blitt "låst opp", vises "PIN" øverst til høyre på skjermen.

Evnen til å vise og endre innstillingene i den beskyttede menyen kan endres. Bla ned til beskyttelsesinnstillingen etter du har gått inn på den beskyttede menyen. Bruk høyre-knappen til å endre beskyttelsesinnstillingene til Av. Dette vil gjøre det mulig å vise og endre innstillingene i den beskyttede menyen uten å taste inn sikkerhetskoden. Ved å endre beskyttelsesinnstillingene til På vil de beskyttede alternativene skjules, og du må oppgi en sikkerhetskode for å kunne endre innstillingen i den beskyttede menyen. Etter at passordkoden er angitt, må nøkkelbryteren slås av og på igjen for å aktivere og lagre denne funksjonen.

Note: Hvis man glemmer eller forlegger passordkoden, må man ta kontakt med distributøren for å få hjelp.

1. Bla ned til Auto Idle (auto tomgang) i Settings (innstillinger)-menyen.

2. Trykk på den høyre knappen for å endre tiden for automatisk tomgang mellom Off (av), 8 sek., 10 sek., 15 sek., 20 sek. og 30 sek.

1. Bla ned til Knivteller i menyen Innstillinger

2. Trykk på den høyre knappen for å endre antall kniver mellom spoler med 5, 8 eller 11 kniver.

1. Bla ned til Klippehastighet i menyen Settings (innstillinger).

2. Trykk på den høyre knappen for å velge klippehastighet.

3. Bruk den midtre og høyre knappen til å velge ønsket klippehastighet stilt inn på den mekaniske klippehastighetsbegrenseren på trekkpedalen.

4. Trykk på den venstre knappen for å gå ut av Klippehastighet og lagre innstillingen.

1. Bla ned til Klippehøyde i menyen Settings (innstillinger).

2. Trykk på den høyre knappen for å velge klippehøyde.

3. Bruk den venstre og høyre knappen til å velge ønsket klippehøydeinnstilling.

   Note: Hvis den eksakte innstillingen ikke vises, kan du velge nærmeste klippehøydeinnstilling fra listen som vises.

4. Trykk på den venstre knappen for å gå ut av Klippehøyde og lagre innstillingen.

Selv om fremre og bakre spolehastighet beregnes ved å angi antall kniver, klippehastighet og klippehøyde i InfoCenter, kan innstillingen endres manuelt for å tilpasse til ulike klippeforhold.

1. Rull ned til F Hjul O/min, B Hjul O/min eller begge.

2. Trykk på den høyre knappen for å endre spolehastighetsverdi. Når hastighetsinnstillingen endres, fortsetter skjermen å vise den beregnede spolehastigheten basert på antall kniver, klippehastighet og klippehøyde som tidligere angitt, men den nye verdien vises også.

Et utvalg av Toro-godkjent tilbehør som kan brukes sammen med maskinen for å forbedre og utvide dens funksjoner er tilgjengelig. Ta kontakt med din autoriserte serviceforhandler, eller gå til www.Toro.com for å få en liste over godkjent tilbehør og utstyr.

Motoren leveres med olje i veivhuset. Oljenivået må imidlertid sjekkes før og etter at motoren startes for første gang.

Veivhusets kapasitet er på ca. 9,5 liter med filteret.

Bruk motorolje av høy kvalitet som overholder følgende spesifikasjoner:

• Nødvendig API-klassifisering: CH-4, CI-4 eller høyere

• Anbefalt olje: SAE 15W-40 (over 18 °C)

• Alternativ olje: SAE 10W-30 eller 5W-30 (alle temperaturer)

  Note: Toro Premium-motorolje er tilgjengelig fra din distributør med viskositet på enten 15W-40 eller 10W-30. Se delekatalogen for delenumre.

  Note: Den beste tiden for å sjekke motoroljen er når motoren er kald før den har blitt startet for dagen. Hvis den allerede har blitt kjørt, la oljen flyte tilbake ned i bunnpannen i minst ti minutter før du sjekker oljen. Hvis oljenivået er på eller under "Add"-merket på peilestaven, tilfør mer olje til oljenivået når "Full"-merket. Ikke overfyll motoren. Hvis oljenivået er mellom "Full"- og "Add"-merkene, trenger du ikke fylle på mer olje.

1. Parker maskinen på en jevn flate.

2. Lås opp panserlåsene og åpne panseret (Figur 34).



   Figur 34

   1. Panserlås

3. Ta ut peilestaven, tørk av den, sett den ned igjen i røret og ta den deretter ut igjen.

   Oljenivået skal være i det sikre området (Figur 35).



   Figur 35

   1. Peilestav

4. Hvis oljenivået er under det sikre området, ta av lokket (Figur 36) og fyll på olje til nivået når opp til "Full"-merket.

   Important: Ikke overfyll motoren.



   Figur 36

   1. Oljepåfyllingslokk

   Note: Når du skal bruke en annen olje, tapper du all den gamle oljen fra veivhuset før du fyller på ny olje.

5. Sett peilestaven på plass, og skru på oljelokket.

6. Lukk panseret, og fest det med låsene.

Kontroller kjølevæskenivået hver dag før du bruker maskinen. Kapasiteten til systemet er 12,3 liter.

1. Ta forsiktig av radiatorlokket.

   Forsiktig

   Hvis motoren er varm, kan det hende at varm kjølevæske under trykk kommer ut, noe som kan forårsake brannsår.

   • Ikke åpne radiatorlokket når motoren går.

   • Bruk en klut når du åpner radiatorlokket. Åpne det forsiktig, slik at dampen kan slippe ut.



   Figur 37

   1. Ekspansjonstank

2. Kontroller kjølemiddelnivået i radiatoren.

   Note: Fyll radiatoren opp til toppen av påfyllingshalsen og ekspansjonstanken opp til "Full"-merket (Figur 37).

3. Hvis kjølemiddelnivået er lavt, fyller du halvt om halvt med vann og frostvæske med etylenglykol.

   Note: Ikke bruk bare vann eller alkohol-/metanolbaserte kjølemidler.

4. Sett på radiatorlokket og ekspansjonstanklokket.

Drivstofftankkapasitet: 83 liter.

Bruk kun ren, frisk diesel med ultralavt svovelinnhold (<15 ppm) som oppfyller spesifikasjonene i ASTM D975 eller EN590. Minimumsklassifisering for cetan bør være 40. Ikke kjøp mer drivstoff enn det som kan brukes opp i løpet av 180 dager, dette for å sikre at drivstoffet er ferskt.

Important: Bruk av drivstoff med ikke-ultralavt svovelinnhold vil skade motorens utslippssystem.

Bruk dieseldrivstoff av sommertype (nr. 2-D) ved temperaturer over -7 °C og drivstoff av vintertype (nr. 1-D eller nr. 1-D/2-D) under den temperaturen. Når man bruker drivstoff av vintertype ved lavere temperaturer, medfører det et lavere flammepunkt og kaldflytkarakteristika som gjør det lettere å starte og som reduserer tetting av drivstoffilteret.

Bruk av drivstoff av sommertype over -7 °C medfører lengre levetid for drivstoffpumpen og gir økt effekt sammenliknet med drivstoff av vintertype.

Important: Ikke bruk parafin eller bensin i stedet for dieseldrivstoff. Dersom du unnlater å følge denne advarselen kan det skade motoren.

Denne maskinen kan også bruke biodieselblandet drivstoff opptil B20 (20 % biodiesel, 80 % petrodiesel). Petrodieseldelen skal ha lavt eller ultralavt svovelinnhold. Ta følgende forholdsregler:

• Biodieseldelen av drivstoffet må oppfylle kravene i spesifikasjonen ASTM D6751 eller EN 14214.

• Den blandede dieselsammensetningen må oppfylle kravene i ASTM D975 eller EN590.

• Malte/lakkerte overflater kan skades av biodieselblandinger.

• Bruk B5 (biodieselinnhold på 5 %) eller lavere blandinger i kaldt vær.

• Hold øye med forseglinger, slanger og pakninger som kommer i kontakt med drivstoffet, da de kan forringes over tid.

• Du kan forvente at drivstoffilteret tettes en tid etter å ha konvertert til biodieselblandinger.

• Ta kontakt med din distributør hvis du ønsker mer informasjon om biodiesel.

1. Parker maskinen på en jevn flate.

2. Bruk en ren klut til å rengjøre området rundt tanklokket.

3. Ta lokket av drivstofftanken (Figur 38).



   Figur 38

   1. Drivstofftanklokk

4. Fyll tanken helt til nivået er ved bunnen av påfyllingshalsen.

5. Skru tanklokket godt på etter at du har fylt tanken.

   Note: Fyll på drivstofftanken etter hver bruk, hvis det er mulig. Dette vil minimere mulig oppsamling av kondensasjon inne i drivstofftanken.

Beholderen fylles på i fabrikken med rundt 28,4 l hydraulikkvæske av høy kvalitet. Kontroller hydraulikkvæsken før du starter maskinen for første gang, og deretter hver dag.

Anbefalt erstatningsvæske er Toro Premium All Season Hydraulic Fluid (tilgjengelig i spann på 19 l eller fat på 208 l. Se delekatalogen eller kontakt en Toro-distributør for å få oppgitt delenumre).

Alternative væsker: Hvis Toro-væske ikke er tilgjengelig, kan andre konvensjonelle, petroleumsbaserte væsker brukes, forutsatt at de oppfyller alle følgende materialegenskaps- og bransjespesifikasjoner. Hør med oljeleverandøren for å få vite om væske oppfyller disse spesifikasjonene.

Note: Toro er ikke ansvarlig for skader som skyldes uegnede erstatninger. Bruk bare produkter fra anerkjente produsenter som kan stå for sine anbefalinger.

Riktige hydrauliske væsker må angis for mobilt maskineri (i motsetning til industriell anleggsbruk), for forskjellig vekt, med ZnDTP- eller ZDDP-tilsetningsstoffpakke mot slitasje (ikke en væske uten aske).

Important: ISO VG 46-flergradsvæsken har vist seg å ha maksimal ytelse under en rekke ulike temperaturforhold. Når maskinen brukes i høye temperaturer (18 °C til 49 °C), kan hydraulikkvæsken ISO VG 68 gi forbedret ytelse.

Premium biologisk nedbrytbar hydraulikkvæske – Mobil EAL EnviroSyn 46H

Important: Mobil EAL EnviroSyn 46H er den eneste syntetiske og biologisk nedbrytbare oljen som er godkjent av Toro. Denne oljen er kompatibel med elastomerne som benyttes i Toros hydraulikksystemer, og er egnet til en rekke temperaturforhold. Denne oljen er kompatibel med tradisjonelle væsker, men for å oppnå maksimal biologisk nedbrytbarhet og ytelse, må hydraulikksystemet tømmes fullstendig for tradisjonell olje. Væsken er tilgjengelig i spann på 19 l eller fat på 208 l fra Mobil-forhandlere.

Important: Mange hydrauliske væsker er nesten fargeløse, noe som gjør det vanskelig å oppdage lekkasjer. Et rødt fargestoff for hydraulikkvæsken er tilgjengelig i flasker på 20 ml. En flaske er nok til 15–22 liter med hydraulikkvæske. Bestill delenr. 44-2500 fra en autorisert Toro-forhandler.

1. Parker maskinen på en jevn flate, senk klippeenhetene, stopp motoren og ta ut tenningsnøkkelen.

2. Rengjør rundt påfyllingshalsen og lokket på tanken for hydraulisk olje (Figur 39).



   Figur 39

   1. Lokk på hydraulisk tank

3. Ta lokket av påfyllingshalsen.

4. Fjern peilestaven fra påfyllingshalsen, og tørk av den med en ren fille.

5. Før peilestaven ned i påfyllingshalsen før du tar den ut og kontroller oljenivået.

   Note: Oljenivået må være mellom de to merkene på peilestaven.

6. Hvis nivået er lavt, fyller du på olje for å heve nivået til det øvre merket.

7. Sett peilestaven og lokket på plass på påfyllingshalsen.

Det ble pumpet ekstra mye luft i dekkene på fabrikken. Derfor må du slippe ut litt luft for å redusere trykket. Korrekt lufttrykk i dekkene er 0,83 til 1,03 bar. Kontroller trykket i dekkene daglig.

Important: Pass på at alle dekkene har det samme lufttrykket, slik at kvaliteten på klippingen blir god og maskinen virker riktig. Ikke pump for lite trykk i dekkene.

Du kan justere motvektsbalansen på de bakre løftearmene på klippeenheten for å kompensere for forskjellige gressforhold og for å opprettholde en jevn klippehøyde i ujevnt terreng eller i områder der det bygges opp halm.

Du kan justere hver motvektsfjær til én av fire innstillinger. Hvert trinn hever eller senker motvekten på klippeenheten med 2,3 kg. Fjærene kan plasseres på baksiden av fjæraktuatoren for å fjerne all motvekten (fjerde stilling).

1. Sett maskinen på en jevn overflate, senk klippeenhetene, stopp motoren, sett på parkeringsbremsene og ta nøkkelen ut av tenningsbryteren.

2. Før inn et rør eller lignende objekt på den lange fjærenden for å slippe noe av fjærspenningen under justering (Figur 40).

   Forsiktig

   Fjærene er spente, og det kan det føre til personskader.

   Utvis forsiktighet ved justering av fjærene.

3. Mens du letter spenningen i fjæren, fjern bolten og låsemutteren som fester fjæraktuatoren til braketten (Figur 40).



   Figur 40

   1. Fjær
   2. Fjæraktuator

4. Flytt fjæraktuatoren til ønsket hullplassering og fest med låsemutteren.

5. Gjenta prosedyren på de andre fjærene.

1. Sett maskinen på en jevn overflate, senk klippeenhetene, stopp motoren, sett på parkeringsbremsene og ta nøkkelen ut av tenningsbryteren.

2. Løftearmbryteren finnes bak fremre høyre løftearm (Figur 41).



   Figur 41

   1. Bryter

3. Løsne bryterens festeskruer (Figur 41) og flytt bryteren opp for å heve løftearmens vendehøyde, eller flytt bryteren ned for å senke løftearmens vendehøyde.

4. Stram til festeskruene.

Veltebeskyttelsesrammen kan legges sammen for å gi tilgang til områder med begrenset høyde.

1. Parker maskinen på en jevn overflate, slå av motoren, sett på parkeringsbremsen, og ta nøkkelen ut av tenningsbryteren.

2. Støtt vekten av den øvre rammen mens du fjerner låsepinnene og splittpinnene fra svingbrakettene (Figur 42).

3. Senk forsiktig rammen nedover til den hviler på stopperne.

4. Sett splittpinnene i de nedre hullene, og fest med låsepinnene for å støtte den øvre rammen i senket stilling.

5. Følg disse instruksjonene i omvendt rekkefølge for å heve rammen.



   Figur 42

   1. Øvre ramme
   2. Splittpinner
   3. Låsepinner
   4. Nedre hull

• Sørg for at alle muttere, bolter og skruer er korrekt tilstrammet, for å være sikker på at utstyret er trygt å bruke.

• Skift alltid ut deler med skader eller slitasje for sikkerhets skyld.

• Påse at sikkerhetsbeltet og festene er i trygg driftstilstand.

• Bruk sikkerhetsbelte når veltebøylen er hevet, ikke bruk sikkerhetsbelte når veltebøylen er senket.

Important: Veltebøylen er en integrert sikkerhetsenhet. Hold veltebøylen i hevet stilling ved bruk av gressklipperen. Senk veltebøylen midlertidig kun når det er helt nødvendig.

Maskinen har sperrebrytere i det elektriske systemet. Disse bryterne er laget for å slå av motoren når føreren forlater setet og trekkpedalen er trykt ned. Føreren kan imidlertid forlate setet mens motoren går og trekkpedalen er i fri. Selv om motoren fortsetter å gå hvis kraftuttaksbryteren kobles ut og trekkpedalen slippes opp, anbefales det sterkt at du stopper motoren før du forlater setet.

Slik kontrollerer du at sperrebryterne fungerer:

1. Kjør maskinen sakte til et stort, relativt åpent område.

2. Senk klippeenhetene, slå av motoren og koble inn parkeringsbremsen.

3. Sitt i setet, og trykk ned trekkpedalen.

4. Prøv å starte motoren.

   Note: Startmotoren skal ikke gå rundt. Hvis startmotoren går rundt, er det en feil i sperresystemet som må repareres før du begynner å bruke maskinen.

5. Sitt i setet når du starter motoren.

6. Reis deg opp fra setet, og flytt kraftuttaksbryteren til På-stilling.

   Note: Kraftuttaket skal ikke kobles inn. Hvis kraftuttaket kobles inn, er det en feil i sperresystemet som må repareres før du begynner å bruke maskinen.

7. Sitt i setet, sett på parkeringsbremsen, og start motoren.

8. Trykk ned trekkpedalen fra NøYTRAL-stillingen.

   Note: Motoren skal slå seg av. Hvis motoren ikke slås av, er det en feil i sperresystemet som må repareres før du begynner å bruke maskinen.

I nødstilfeller kan du bevege maskinen ved å aktivere omløpsventilen i den hydrauliske pumpen med variabelt fortrengningsvolum og montere en hydraulikkslange for å omgå kontrollventilen og deretter skyve eller taue den.

Important: Ikke skyv eller tau maskinen med en større hastighet enn 3–4,8 km/t eller i mer enn 0,4 km, da dette kan føre til skader i det interne drivverket. Omløpsventilen må være åpen når du skyver eller tauer maskinen. I tillegg må du montere en hydraulikkslange for å omgå kontrollventilen når du skyver eller tauer maskinen i revers.

Hvis du må skyve eller taue maskinen, vil du trolig måtte flytte både den både forover og i revers. For å sikre at drivverket ikke blir skadet under skyving eller tauing er det best å klargjøre maskinen for både fremover og bakover skyving eller tauing.

• Bruk en bred rampe når du laster maskinen på en tilhenger eller lastebil.

• Fest maskinen godt.

Jekkepunktene er på følgende steder:

• Fremme på maskinen på rammen, innenfor hvert av dekkene

• Bak på maskinen midt på akselen

Festepunktene er på følgende steder:

• På hver side av rammen under fortrinnene

• Bakre støtfanger

Øv deg på å kjøre maskinen siden den har et hydrostatisk drivverk og egenskaper som er forskjellige fra mange andre gressklippere. Når du bruker trekkenheten og klippeenhetene, må du være oppmerksom på drivverket, motorhastigheten, belastningen på knivene og at det er viktig å bruke bremsene.

For å gi nok kraft til maskinen når du bruker maskinen, må du justere trekkpedalen slik at du holder en høy og noenlunde konstant maskinhastighet. En god regel er å redusere hastigheten når belastningen på klippeenhetene øker, og øke hastigheten når belastningen reduseres.

Derfor lar du trekkpedalen bevege seg bakover når motorhastigheten reduseres, og når den øker trykker du pedalen sakte ned. Når du til sammenligning kjører fra ett arbeidsområde til et annet uten belastning og med hevet klippeenhet, setter du gassen i stillingen Hurtig og trykker pedalen sakte, men helt ned for å oppnå maksimal bakkehastighet.

Du må også ta hensyn til hvordan pedalene som er koblet til bremsene, brukes. Du kan bruke bremsene til å hjelpe til med å svinge maskinen. Vær forsiktig når du bruker dem, spesielt på vått gress, siden gressplenen kan rives opp. En annen fordel med bremsene er at veigrepet beholdes. I enkelte skråninger kan det for eksempel hende at hjulet øverst i bakken begynner å gli og miste grepet. Hvis dette skjer, trykker du inn svingpedalen for hjulet øverst i bakken gradvis og periodevis til hjulet øverst i bakken slutter å gli og veigrepet til hjulet nederst i bakken økes.

Vær svært forsiktig når du bruker maskinen i bakker. Kontroller at setelåsen er godt festet, veltebøylen hevet og sikkerhetsbeltet festet. Kjør sakte og unngå skarpe svinger i bakker, slik at gressklipperen ikke velter.

Important: La motoren gå på tomgang i fem minutter før du slår den av etter å ha brukt den med full last. På denne måten kan turboladeren kjøle seg ned før motoren slås av. Hvis du ikke gjør dette, kan du få problemer med turboladeren.

Før du slår av motoren, kobler du fra alle kontrollene og flytter gassen i SAKTE-stillingen. Når du setter gassen i SAKTE-stillingen, reduseres motorhastigheten, støyen og vibrasjonen. Stopp motoren ved å vri nøkkelen til AV.

Ta kopi av denne siden for rutinemessig bruk.

1. Kontroller glødepluggene og injektormunnstykkene hvis maskinen er vanskelig å starte, hvis det kommer ut mye røyk, eller hvis motoren går ujevnt.

2. Straks etter hver vask, uansett hva som står oppført
