Reelmaster® 7000-D 4 轮驱动主机

本机器中的发动机符合欧盟第 3A 阶段排放标准。

根据主机上安装的滚刀组的宽度，按以下方式调整支撑滚筒：

将机器停放在水平地面上，接合手刹，关闭发动机，然后拔下钥匙。

• 如果使用 69cm 滚刀组，请将滚筒安装在支撑组件槽的上安装孔中（图 3）。

• 如果使用 81cm 滚刀组，请将滚筒安装在支撑组件槽的下安装孔中（图 3）。



  图 3

  1. 支撑组件槽
  2. 使用此孔安装 69cm 滚刀组。
  3. 使用此孔安装 81cm 滚刀组。

此程序中需要的物件：

对于要求符合 CE 标准的机器，请把零件号为 120-1686 的警告标贴，贴在零件号为 120-1683 的标准警告标贴上。

此程序中需要的物件：

1. 从机罩闩锁支架上打开机罩闩锁（图 4）。



   图 4

   1. 机罩闩锁

2. 卸下将机罩闩锁支架固定至机罩的 2 个铆钉 (图 5)。



   图 5

   1. 机罩闩锁支架
   2. 铆钉

3. 从机罩上卸下机罩闩锁支架。

4. 对准安装孔的同时，将 CE 锁定支架和机罩闩锁支架放到机罩上。

   Note: 锁定支架必须紧贴机罩 (图 5)。 不要从闩锁支架臂卸下螺栓和螺母总成。



   图 6

   1. CE 锁定支架
   2. 螺栓和螺母总成。

5. 将垫圈与机罩内的孔对齐。

6. 用铆钉将支架和垫圈铆定到机罩 (图 6)。

7. 将闩锁挂到机罩闩锁支架上 (图 7)。



   图 7

   1. 机罩闩锁

8. 将螺栓拧入机罩闩锁支架的另一个臂，直至将闩锁锁定到位 (图 8)。



   图 8

   1. 螺栓
   2. 螺母
   3. 机罩闩锁支架臂

9. 牢固拧紧螺栓，但不要拧紧螺母。

此程序中需要的物件：

1. 从运输支架上卸下滚刀马达。

2. 拆下并丢弃运输支架。

3. 从包装箱中取出滚刀组。

4. 按照滚刀组操作员手册的说明组装并调节滚刀组。

5. 按照滚刀组图 9操作员手册的描述，确保将配重块（）安装到滚刀组正确的一端上。



   图 9

   1. 配重块

6. 所有滚刀组出厂时，草坪补偿弹簧均安装在滚刀组的右侧。草坪补偿弹簧必须安装在滚刀组的滚刀驱动马达一侧。按照如下方式重新调节草坪补偿的位置：

   1. 拆下把杆支架固定到滚刀组凸耳上的 2 个车身螺栓和螺母（图 10）。



      图 10

      1. 草坪补偿弹簧
      2. 杆支架
      3. 弹簧管

   2. 拆下将弹簧管栓固定到承载架凸耳（图 10）上的凸缘螺母

   3. 拆下组件。

   4. 将弹簧管栓安装到承载架的另一个凸耳上，并使用凸缘螺母固定。

      Note: 将螺栓头朝向凸耳外侧，如 图 11所示。



      图 11

      1. 另一侧承载架凸耳
      2. 杆支架

   5. 使用车身螺栓和螺母将杆支架固定到滚刀组凸耳上（图 11）。在滚刀组上，当重新安装杆支架时，将左侧软管导管安装到滚刀组凸耳的前面 (图 13)。

      Important: 在 4 号滚刀组（左前）和 5 号滚刀组（右前） 上，用杆支架安装螺母将软管导向架安装到滚刀组凸耳的前面。软管导向架应偏向于中心滚刀组（图 12至 图 14）。



      图 12

      1. 滚刀组 1
      2. 滚刀组 2
      3. 滚刀组 3
      4. 滚刀组 4
      5. 滚刀组 5
      6. 滚刀马达
      7. 配重块


      图 13

      1. 软管导向架（所示为左侧）
      2. 杆支架
      3. 螺母

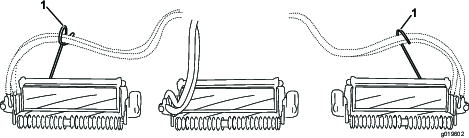

      图 14

      1. 软管导向架（每个软管导向架均须偏向于中心滚刀组）

      Note: 在安装或拆除滚刀组时，确保将发卡销安装在杆支架旁边的弹簧杆孔内。 否则，发卡销必须安装在杆端头的孔内。

7. 拆去后（2 号和 3 号）滚刀组承载架上的 2 个枢轴垫片、六角螺丝和凸缘锁紧螺母（图 15），增强后滚刀组的转向力度；请参阅 图 12。



   图 15

   1. 六角螺丝
   2. 枢轴隔片
   3. 承载架
   4. 凸缘锁紧螺母

8. 完全降下所有提升臂。

9. 在承载架轴上涂抹干净的润滑脂（图 16）。



   图 16

   1. 提升臂轴轭
   2. 提升臂
   3. Klik 销
   4. 承载架轴
   5. 止推垫圈

10. 对于前滚刀组，在将承载架轴向上插入提升臂轴轭的同时，把滚刀组滑到提升臂下方（图 16）。确保将止推垫圈放在承载架轴上。

11. 使用 Klik 销将承载架轴固定到提升臂轭（图 16）。

12. 要锁定（固定）滚刀组的转向，用锁扣销 （图 17） 将轴轭固定到承载架上。



    图 17

    1. 锁扣销

    Note: 在山坡上剪草时，建议固定转向。

13. 当剪草高度高于 19mm 时，对后滚刀组执行以下步骤。

    1. 拆下将提升臂枢轴固定至提升臂的保险销和垫圈，将提升臂枢轴滑出提升臂 (图 18)。



       图 18

       1. 提升臂枢轴保险销和垫圈

    2. 将提升臂轭插入承载架轴的上方 (图 16)。

    3. 将提升臂轴插入提升臂，用垫圈和保险销将其固定（图 18）。

14. 使用保险销将提升臂链条固定到链条轴 (图 19)。

    Note: 使用滚刀组操作员手册所述的链条节数。



    图 19

    1. 提升臂链条
    2. 链条架
    3. 锁扣销

15. 在滚刀马达的花键轴上涂抹干净的润滑脂。

16. 为滚刀马达 O 形圈上油，然后插入马达法兰。

17. 以顺时针旋转的方式安装马达，让马达法兰与螺栓保持一定空隙（图 20）。



    图 20

    1. 滚刀驱动马达
    2. 安装螺栓

18. 逆时针旋转马达，直至法兰环绕住螺栓，然后拧紧螺栓。

    Important: 确保滚刀马达软管不会扭曲、扭结或有被挤到的危险。

草坪补偿弹簧（图 21）可将重量从前滚筒转移至后滚筒。这有助于减少草坪的波动图形，也称为波浪形或摆动形。

Important: 调整弹簧，将滚刀组安装到主机上，直接指向前方，并降低到底板上。

1. 确保发卡销安装在弹簧杆的后孔内 （图 21）。

   Note: 在维修滚刀组时，将发卡销移至草坪补偿弹簧旁边的弹簧杆孔。



   图 21

   1. 草坪补偿弹簧
   2. 发卡销
   3. 弹簧杆
   4. 六角螺母

2. 拧紧弹簧杆前端的六角螺母，直至压缩后的弹簧长度为 159mm，请参阅（图 21）。

   Note: 在粗糙地面上操作时，弹簧长度应减少 13mm。地形跟随能力会略有下降。

   Note: 如果剪草高度设置和剪草剧烈度设置变动、则草坪补偿设置需要重新设定。

此程序中需要的物件：

当必须翻转滚刀组露出底刀/滚刀时，应使用支架支撑住滚刀组的后部，确保底刀架调节螺丝后端的螺母不会接触工作表面 (图 22)。

图 22

1. 滚刀组支架

使用锁扣销将支架固定到链条架（图 23）。

图 23

1. 链条架
2. 锁扣销
3. 滚刀组支架

在操作机器之前，必须添加润滑脂以确保适当的润滑度。 请参阅 润滑。未能正确润滑机器会导致关键零部件过早出现故障。

1. 首次启动发动机之前请先检查后轴润滑油的油位，请参考 检查后轴的油位。

2. 首次启动发动机之前请先检查液压油的油位，请参考 检查液压油油位。

3. 首次启动发动机之前请先检查机油的油位，请参考 检查机油油位。

此程序中需要的物件：

使用调刀尺调节滚刀组。请参阅滚刀组操作员手册了解调节程序（图 24）。

图 24

1. 调刀尺
2. 高度调节螺丝
3. 螺母
4. 用于设置疏草刀疏草高度（HOG）的孔
5. 未使用的孔

2 个脚踏板（图 25）分别操作独立的车轮制动器，以协助转向并获得更好的爬坡牵引力。

踏板闩锁（图 25）可将踏板连接到一起以接合驻车刹车。

要接合驻车刹车，（图 25）请使用踏板闩锁将踏板连接到一起，在接合脚尖踏板的同时向下推动右刹车踏板。 要放开驻车刹车，请踩下其中一个刹车踏板，直至驻车刹车锁定装置缩回。

图 25

1. 刹车踏板
2. 踏板闩锁
3. 驻车刹车踏板
4. 驱动踏板
5. 倾斜转向踏板

驱动踏板 (图 25) 可控制前后操作。 踩下踏板顶部前行，踩下底部后退。地面行驶速度取决于踩落踏板的程度。要获得最大地面行驶速度，应在油门处于快速位置时完全踩下踏板。

如果要停止机器，应减轻加在驱动踏板上的压力，让其恢复到中心位置。

如果需要将方向盘向您的方向倾斜，请踩下脚踏板（图 25），将转向塔朝向自己，拉至最舒适的位置，然后释放踏板。

当剪草限速器（图 26）向上翻转时，它将控制剪草速度，并允许滚刀组接合。每个隔片可调节剪草速度 0.8km/h。螺栓顶部使用的隔片越多，机器速度就越慢。如果要行驶，将剪草限速器和机器翻转回来，就可以获得最大行驶速度。

调节螺丝（图 26）以限制对驱动踏板施加的前进、后退力度，从而限制行驶速度。

Important: 在油泵达到全冲程或可能受损之前，限速器螺丝必须停止驱动踏板。

图 26

1. 后退限速器螺丝
2. 前进限速器螺丝
3. 垫片
4. 剪草限速器

当滚刀在剪草模式下启用时，此控制杆（图 27）可提升和降下滚刀组，还可以启动和停止滚刀。当剪草/行驶控制杆处于“行驶”位置时，滚刀组无法降下。

点火钥匙开关（图 27）有 3 个位置： 停止、运行/预热和启动。

InfoCenter 信息中心 LCD 显示屏可显示与您的机器有关的信息，例如机器的操作状态、各种诊断信息及其他信息 (图 27)。

PTO 开关（图 27）有 2 个位置：启动和停止。向前推 PTO 按钮接合滚刀组刀片。向后推 PTO 按钮分离滚刀组刀片。

图 27

1. 降下剪草/提升控制杆
2. 点火钥匙开关
3. InfoCenter 信息中心
4. PTO 开关
5. 发动机转速开关
6. 头灯开关

发动机转速开关（图 27）有 2 种模式可改变发动机转速。通过快速敲击开关，发动机转速可以 100rpm 的幅度增减。 向下按住开关，发动机将自动移至高或低怠速，取决于按下开关的哪一端。

向下转动开关，开启头灯（图 27）。

电源点（图 28）用于为可选的 12V 电气附件供电。

图 28

1. 电源点

使用夹袋器 (图 29) 进行存放。

图 29

1. 夹袋器

使用倒磨控制杆，倒磨滚刀 (图 30)。

图 30

1. 前倒磨控制杆
2. 后倒磨控制杆

InfoCenter 信息中心 LCD 显示屏可显示与您的机器有关的信息，例如机器的操作状态、各种诊断信息及其他信息（图 32）。InfoCenter 信息中心有启动界面和主信息界面。按 InfoCenter 信息中心的任意按钮，然后选择相应的方向箭头，即可随时在启动界面与主信息界面之间切换。

图 32

1. 指示灯
2. 右侧按钮
3. 中间按钮
4. 左侧按钮

• 左侧按钮，菜单访问/返回按钮 — 按此按钮可访问 InfoCenter 信息中心菜单。您可以使用此按钮，从当前正在使用的任何菜单退出。

• 中间按钮 — 使用此按钮，向下滚动菜单。

• 右侧按钮 — 在显示向右箭头时，表明可以打开额外的内容，使用此按钮打开一个菜单。

• 手动风扇反转 — 同时按下左右按钮即可启动。

• 蜂鸣器 — 降低刀盘或查看提醒和故障时启动。

  Note: 每个按钮的用途可能因当时需要的功能而异。每个按钮都会带有图标标签，显示其当前功能。

InfoCenter 信息中心图标说明

到期维护	在应执行预定维护时显示
	信息图标
	小时表
	快速
	慢速
	风扇反转 — 表明风扇被反转
	进气口加热器启用
	提起滚刀组
	降下滚刀组
	操作员必须在座椅就座
	驻车刹车指示器 — 驻车刹车打开时显示
	确认档位为“高”
	空档
	确认档位为“低”
	冷却液温度 — 显示发动机冷却液的温度（°C 或 °F）。
	温度（热）
	拒绝或不允许
	PTO 接合
	发动机启动
	停止或关闭
	发动机
	点火钥匙开关
	滚刀组降下时显示
	滚刀组提升时显示
	PIN 密码
	液压油温度 — 表明液压油的温度
	CAN 总线
	InfoCenter 信息中心
	糟糕或故障
	灯泡
	TEC 控制器输出或线束中的控制线
	高： 超出允许范围
	低： 低于允许范围
/	超出范围
	开关
	操作员必须释放开关
	操作员应更换到指示的状态
各种符号经常结合使用，以表达不同的意思。部分示例显示如下。
	操作员应将机器放入空档
	发动机启动被拒绝
	发动机关闭
	发动机冷却液过热
	液压油过热
	坐下或设好驻车刹车

要访问 InfoCenter 信息中心菜单系统，按一下主屏幕上的菜单访问按钮。这将带您进入主菜单。请参阅下表，大致了解菜单提供的各个选项：

* 仅“操作员方面”的内容已翻译。故障、维修和诊断屏幕都属于“维修方面”的内容。标题将采用选定语言，但菜单项目仍为英文。

在 InfoCenter 信息中心设置菜单中共有 5 个操作配置设置可以调节： 刀片数、剪草速度、剪草高度 (HOC)、前滚刀转速和后滚刀转速。这些设置可以使用受保护菜单进行锁定。

Note: 在交付时，初始密码代码由您的经销商编程。

1. 从主菜单向下滚动至设置菜单，并按右侧按钮。

2. 在设置菜单中，向下滚动至受保护菜单，并按右侧按钮。

3. 要输入密码，可使用中间按钮设置首位数，然后按右侧按钮移至下一位数。

4. 使用中间按钮设置第二位数，然后按右侧按钮移至下一位数。

5. 使用中间按钮设置第三位数，然后按右侧按钮移至下一位数。

6. 使用中间按钮设置第四位数，然后按右侧按钮。

7. 按中间按钮输入密码。

8. 如果密码被接受且受保护菜单已“解除锁定”，“PIN”将显示在显示屏的右上角。

查看和更改受保护菜单中设置的功能可以改变。访问受保护菜单后，向下滚动至保护设置。使用右侧按钮，将保护设置改为“关闭”，即允许在不输入密码的情况下，查看和更改受保护菜单中的设置。将保护设置改为“打开”，将隐藏受保护的选项，并需要输入密码，才能更改受保护菜单中的设置。设置密码后，必须先关闭钥匙开关然后再打开，以启用和保存此功能。

Note: 如果忘记或丢失密码，请联系您的经销商获得协助。

1. 在设置菜单中，向下滚动至自动怠速。

2. 按右侧按钮，在关闭、“8 秒”、“10 秒”、“15 秒”、“20 秒” 和“30 秒”之间更换自动怠速时间。

1. 在设置菜单中，向下滚动至刀片数

2. 按右侧按钮，在 5、8 或 11 个刀片滚刀之间进行更换。

1. 在设置菜单中，向下滚动至剪草速度。

2. 按右侧按钮选择剪草速度。

3. 使用中间和右侧按钮，按牵引踏板的机械剪草限速器来选择适当的剪草速度设置。

4. 按左侧按钮退出剪草速度并保存设置。

1. 在设置菜单中，向下滚动至 HOC。

2. 按右侧按钮选择 HOC。

3. 使用中间和右侧按钮选择适当的 HOC 设置。

   Note: 如果未显示准确的设置，可从显示的列表中选择最接近的 HOC 设置。

4. 按左侧按钮退出 HOC 并保存设置。

虽然前后滚刀速度是将刀片数、剪草速度和 HOC 输入 InfoCenter 信息中心计算得出的，但您可以手动更改该设置，以适应不同的剪草条件。

1. 向下滚动至前滚刀转速、后滚刀转速或二者兼有。

2. 按右侧按钮更改滚刀速度值。随着速度设置发生改变，显示屏将持续显示根据之前输入的刀片数、剪草速度和 HOC 计算得出的滚刀速度，但同时也会显示新数值。

Toro 批准的一系列附件和配件可与机器一同使用，以提升和扩大其能力。请联系您的授权服务代理商或经销商，或访问www.Toro.com，获取所有经批准附件和配件的清单。

发货时发动机的曲轴箱内带有机油；但是，在首次启动发动机前后仍必须检查机油油位。

带机油滤芯的曲轴箱容量约为 9.5L。

使用符合以下规格的高质量机油：

• API 分类等级要求： CH-4、CI-4 或更高。

• 首选机油：SAE 15W-40：高于 18°C

• 备选机油： SAE 10W-30 或 5W-30（所有温度）

  Note: 可从经销商处购买粘度为 15W-40 或 10W-30 的 Toro 优质机油。参阅零件目录，获取零件号。

  Note: 检查机油的最佳时间是发动机冷却时、在开始一天的工作前。如果发动机已经运行，请让机油回流到油底壳，至少等待 10 分钟再开始检查。如果机油油位处于或低于量油尺上的 Add（添加）标记、请添加机油、直至机油油位达到 Full（已满）标记。切勿将发动机加得过满。 如果机油油位处于 Full（已满）与 Add（添加）标记之间，则无需添加。

1. 将机器停在水平地面上。

2. 打开机罩闩锁，并打开机罩 (图 34) 。



   图 34

   1. 机罩闩锁

3. 取出量油尺，擦拭干净，插入管道中，然后再次拉出。

   油位应处于安全范围 (图 35)。



   图 35

   1. 量油尺

4. 如果油位低于安全范围，应取下加油盖 (图 36)，添加机油，直至油位达到“已满”标记。

   Important: 切勿将发动机加得过满。



   图 36

   1. 加油盖

   Note: 当使用不同的机油时，请先从曲轴箱内排干净所有旧机油，然后再添加新机油。

5. 安装加油盖和量油尺。

6. 关闭机罩，并用闩锁固定。

每天开始时都要检查冷却液液位。系统容量为 12.3L。

1. 小心拆下散热器盖。

   小心

   如果发动机一直在运转，高压、灼热的冷却液可能溢出并造成灼伤。

   • 请不要在发动机运行时打开散热器盖。

   • 请在打开散热器盖时使用抹布，缓慢打开盖子释放蒸汽。



   图 37

   1. 膨胀水箱

2. 检查散热器冷却液液位。

   Note: 散热器中的冷却液应添加至加油颈的顶部，而膨胀水箱中的冷却液应添加至“已满”标记处 (图 37)。

3. 如果冷却液较低，请添加 50:50 的水和乙二醇防冻剂溶液。

   Note: 切勿只加水或使用乙醇基/甲醇基冷却液。

4. 安装散热器盖和膨胀水箱盖。

油箱容量： 83L。

仅使用超低（<15 ppm）硫含量、符合 ASTM D 975 或 EN 590 规格的干净新鲜柴油。 最小十六烷值应为 40。采购180 天内可用完的燃油量、确保燃油新鲜。

Important: 使用非超低硫含量的燃油将导致发动机排放系统受损。

在温度高于 -7°C 时使用夏季级柴油燃料（第 2-D 号），低于该温度时使用冬季级柴油燃料（第 1-D 号或第 1-D/2-D 号混合油）。在较低温度下使用冬季级燃油可提供更低的闪点和冷流特性，从而有利于启动并降低燃油滤芯堵塞的情况。

在高于 -7°C 以上使用夏季级燃油有助于延长燃油泵的寿命，且比冬季级燃油的动力性更强。

Important: 切勿使用煤油或汽油，而应使用柴油。不遵守这一注意事项将损坏发动机。

此机器也可使用相当于 B20（20% 生物柴油、80% 矿物柴油）的生物柴油混合燃料。矿物柴油部分应为低硫或超低硫。遵守以下预防措施：

• 燃油的生物柴油部分必须符合 ASTM D6751 或 EN 14214 标准。

• 混合燃料成分应符合 ASTM D975 或 EN 590 规范。

• 生物柴油混合物可能会损坏漆面。

• 天气寒冷时、使用 B5（生物柴油含量为 5%）或更少的混合物。

• 请密切注意与燃料接触的密封条、软管和垫片的变化，因为随着时间推移它们会慢慢老化。

• 在使用混合生物柴油一段时间以后，可能会出现燃油滤清器堵塞的情况。

• 欲了解有关生物柴油的更多信息，请联系经销商。

1. 将机器停在水平地面上。

2. 使用干净的抹布，清理燃油箱盖附近的区域。

3. 从燃油箱上取下盖子（图 38）。



   图 38

   1. 燃油箱盖

4. 为油箱添加柴油，直到油位达到油箱加油颈的底部。

5. 加油后牢牢盖上燃油箱盖。

   Note: 如有可能，在每次使用后给油箱加油。这将最大程度地降低油箱内部的冷凝物堆积。

液压油箱在出厂时已加满约 28.4L 的高品质液压油。首次启动发动机之前请先检查液压油的液位，之后每天启动之前均需检查。

建议的液压油： Toro 优质全天候液压油（提供 19L 桶装或 208L 圆桶装。请查看零件目录或联系 Toro 经销商，获取零件号）。

备选液压油： 如果无法获得 Toro 液压油，可使用符合以下材料性能和行业规格的其他常规、石油基液压油来代替。请与您的液压油供应商核实该液压油是否符合这些规格。

Note: 对于因使用不当替代产品而造成的损坏，Toro 将不承担任何责任，因此，请仅使用信誉好的制造商的产品，他们会对其产品提供支持。

正确的液压油应该是专为移动机械（相对于工业工厂用途）、多重量类型、带 ZnDTP 或 ZDDP 耐磨添加剂的封装液压油（非无灰型液压油）。

Important: ISO VG 46 多级通用液压油在各种温度条件下均能提供最优性能。ISO VG 68 液压油可用于 18°C～49°C 的持续高温环境，能提供更优的性能。

可生物降解的优质液压油 — Mobil EAL EnviroSyn 46H

Important: Mobil EAL EnviroSyn 46H 是 Toro 认可的唯一一种合成可生物降解液压油。此液压油与 Toro 液压系统中使用的橡胶部件相配，适合各种温度条件。此液压油与常规液压油相兼容，但为了实现最佳的生物降解能力和最佳性能，应彻底冲洗液压系统中的常规液压油。美孚经销商为这种液压油提供两种容量包装：19L 桶装或 208L 圆桶。

Important: 许多液压油都是近乎无色的、所以很难找出泄漏点。我们提供 20ml 瓶装的人造红色染色添加剂，可添加到液压油中。一瓶足够添加到 15～22L 的液压油中。可从 Toro 授权经销商处订购零件 44-2500。

1. 将机器停放在水平地面上，降低滚刀组，关闭发动机，然后拔出钥匙。

2. 清洁液压油箱加油颈和油箱盖周围的区域 (图 39)。



   图 39

   1. 液压油箱盖

3. 从加油颈上取下盖子。

4. 从加油颈中取出量油尺，用干净的抹布擦拭。

5. 将量油尺插入加油颈；然后再取出检查液位。

   Note: 液位应当介于量油尺上的两个标记之间。

6. 如果液位较低，适量添加，使液位升至上方标记。

7. 将量油尺插入加油颈，然后盖上盖子。

轮胎出厂时为涨胎状态。因此，请释放一些空气以降低胎压。轮胎的正确气压是 0.83～1.03bar。每天检查轮胎气压。

Important: 所有轮胎都应保持建议胎压，以确保良好的剪草质量和适当的机器性能。不要使轮胎充气不足。

您可以调节后滚刀组提升臂的平衡压力，以补偿不同的草坪状况，并在艰苦环境下或杂草堆积的区域保持一致的剪草高度。

您可以将每个平衡压力弹簧调节为 4 种设置之 1。滚刀组平衡压力每次可递增或递减 2.3kg。弹簧可以放在弹簧传动器的后面，以消除所有平衡压力（第四个位置）。

1. 将机器停放在水平地面上，降低滚刀组，关闭发动机，设定手刹，然后从点火开关上拔下钥匙。

2. 将一个管子或类似物体插入长弹簧一端，并在调节过程中降低弹簧张力 (图 40)。

   小心

   弹簧处于张力之下，可能导致人身伤害。

   调节弹簧时需小心谨慎。

3. 在降低弹簧张力时，拆下将弹簧传动器固定到支架上的螺栓和锁紧螺母 (图 40)。



   图 40

   1. 弹簧
   2. 弹簧传动器

4. 将弹簧传动器移至所需的孔位置，用锁紧螺母固定。

5. 对其他弹簧重复此步骤。

1. 将机器停放在水平地面上，降低滚刀组，关闭发动机，设定手刹，然后从点火开关上拔下钥匙。

2. 提升臂开关位于右前方提升臂 (图 41) 后面。



   图 41

   1. 开关

3. 拧松开关安装螺丝（图 41）并向上移动开关，可增大提升臂的转向高度；向下移动开关，可减小提升臂的转向高度。

4. 旋紧安装螺钉。

您可以向下折叠 ROPS 框架，以便接触限制高度的区域。

1. 将机器停放在水平地面上，关闭发动机，接合手刹，然后从点火开关上拔下钥匙。

2. 支撑住上机架的同时，从枢轴支架上卸下开口销和柱销（图 42）。

3. 小心将机架向下方放落，直至其落到止动装置上。

4. 将柱销插入下孔中，并用开口销将其固定，以便将下机架支撑在其下方位置。

5. 要升起机架，应按照相反顺序执行这些说明。



   图 42

   1. 上机架
   2. 柱销
   3. 开口销
   4. 下孔

• 应将所有螺母、螺栓和螺丝上紧到正确扭矩，确保设备处于安全工作状态。

• 为安全起见、更换磨损或损坏零件。

• 确保安全带和安装座处于安全工作状态。

• 翻车保护杆处于升起位置时佩戴安全带，处于放下位置时不需要安全带。

Important: 翻车保护杆是一种一体式安全设备。操作剪草机时应始终将翻车保护杆保持在升起位置。仅在绝对必要时才临时放下翻车保护杆。

机器的电气系统有联锁开关。这些开关经专门设计，可在操作员踩下驱动踏板并从座椅上站起时关闭发动机。然而，操作员可在发动机运行中且驱动踏板处于空档位置时站起。 尽管 PTO 开关分离且驱动踏板放开时发动机将继续运行，但强烈建议，要从座椅上站起，请先停止发动机。

要检查联锁开关的操作，请执行以下程序：

1. 将机器缓慢行驶到大面积相对开阔的区域。

2. 放下滚刀组，关闭发动机，并接合手刹。

3. 坐到座椅上，踩下驱动踏板。

4. 尝试启动发动机。

   Note: 发动机应该不会转动。如果发动机转动，联锁系统就可能存在故障，请在开始操作之前予以修复。

5. 坐到座椅上，然后启动发动机。

6. 从座椅上站起，然后将 PTO 开关移至“开启”位置。

   Note: PTO 应该无法接合。如果 PTO 接合，联锁系统就可能存在故障，请在开始操作之前予以修复。

7. 坐到座椅上，接合驻车刹车，然后启动发动机。

8. 将驱动踏板移出空档位置。

   Note: 发动机应关闭。如果发动机不关闭，联锁系统就可能存在故障，请在开始操作之前予以纠正。

紧急情况下，可以启动可变排量液压泵的旁通阀，并安装一个液压软管以绕过单向阀，然后推动或拖曳机器，以移动机器。

Important: 推动或拖曳机器的速度切勿超过 3～4.8km/h 或超过 0.4km，否则内部传动装置可能会受损。在推动或拖曳机器时，旁通阀必须始终打开。此外，在反向推动或拖曳机器时，还需要安装一个液压软管以绕过单向阀。

如果需要推动或拖曳机器，可能需要正向和反向移动机器。为确保推动或拖曳不会损害传动系统，最好使机器可正向和反向推动或拖曳。

• 将机器装入拖车或卡车时，请使用全宽坡道。

• 牢固系紧机器。

千斤顶支撑点位于以下位置：

• 机器前部，机架上，每个驱动轮内侧

• 机器后部，轮轴的中心

栓系点位于以下位置：

• 前脚踏下机架的两侧

• 后缓冲器

练习驾驶机器，因为它配备有一个静液压传动装置，特性不同于许多草坪维护机器。 在操作主机和滚刀组时需要考虑的事项是传动装置、发动机转速、滚刀刀片的负载以及刹车的重要性。

要在操作时保持机器有足够的动力，请调节驱动踏板，保持较高的发动机转速和一定程度的连续性。一条好的经验就是在滚刀组负载增加时降低地面行驶速度，负载减小时增加地面行驶速度。

因此，应让驱动踏板随着发动机速度下降向后移动，在速度提高时缓慢踩下踏板。相比之下，当从一个工作区域驶向另一个时，如果没有负载且滚刀组升起，将油门放在“快速”位置，缓慢但完全踩下驱动踏板，以保持最高的地面行驶速度。

另一个要考虑的特性就是与刹车相连接的踏板的操作。 您可使用刹车辅助机器转向。 然而，使用他们时要特别小心，特别是在柔软或潮湿的草地上，因为草坪可能会被意外撕烂。 刹车的另一个好处就是保持牵引力。 例如，在一些斜坡条件下，上坡轮会打滑和丧失牵引力。如果出现这种情况，应逐步而间断性地踩下上坡转向踏板，直至上坡轮不再打滑，从而增加下坡轮的牵引力。

在斜坡上操作机器时应格外小心。确保座椅闩锁正确固定，翻车保护杆处于升起位置并固定，安全带扣好。在斜坡上缓慢驾驶并避免急转弯，防止翻滚。

Important: 在满负荷操作后，让发动机怠速 5 分钟，然后再关闭发动机。 这样可以在关闭发动机之前让涡轮增压器先冷却下来。否则，可能会产生涡轮增压问题。

在关闭发动机之前，应分离所有控制装置，并将油门移至慢速位置。将油门移至慢速位置可降低较高的发动机转速、噪音和震动。 将钥匙转至关闭位置，关闭发动机。

复印本页以供日常使用。

1. 如果发现启动困难、烟雾过多或运转不稳，应检查预热塞和喷油嘴。

2. 不管间隔多久，每次清洗后立即执行
