Komplet opozorilnih luči LED

Note: Če ni drugače napisano, shranite vse odstranjene dele za kasnejšo ponovno namestitev.

1. Parkirajte stroj na ravni površini, spustite nosilec, ugasnite motor, aktivirajte parkirno zavoro in odstranite ključ.

2. Odklopite negativni (–) kabel akumulatorja z akumulatorja; glejte poglavje o vzdrževanju električnega sistema v Priročniku za upravljanje vlečne enote.

Deli potrebni za ta postopek:

1. Podporni nosilec namestite na desno stran varnostnega loka s pomočjo U-vijaka, 2 podložk in 2 matic.

   Note: Zgornja površina nosilca mora biti približno 180 mm od sprednjega dela varnostnega loka.

2. Podporni nosilec namestite z vijakom, 2 podložkama, 2 podložkama Belleville in matico (Diagram 1).

   Note: Glede usmeritve podpornega nosilca glejte Diagram 1.

3. Opozorilno luč sestavite z električnim priključkom, gumijastim čepom, drogom opozorilne luči in spojnim priključkom (Diagram 1).

4. Z 2 vijakoma, ploščico, 2 podložkama in 2 maticama (Diagram 1) pritrdite sklop opozorilnih luči na podporni nosilec.

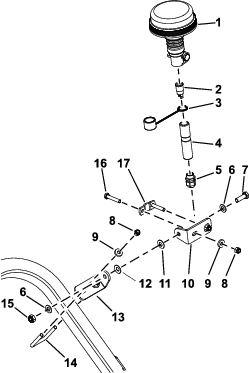

   Diagram 1

   1. Opozorilna luč
   2. Električni priključek
   3. Gumijast čep
   4. Drog opozorilne luči
   5. Spojni priključek
   6. Podložka
   7. Vijak
   8. Matica
   9. Podložka
   10. Podporni nosilec
   11. Podložka
   12. Podložka Belleville
   13. Podporni nosilec
   14. U-vijak
   15. Matica
   16. Vijak
   17. Ploščica

5. Namestite stikalo za opozorilno luč in klecno stikalo (Diagram 2).

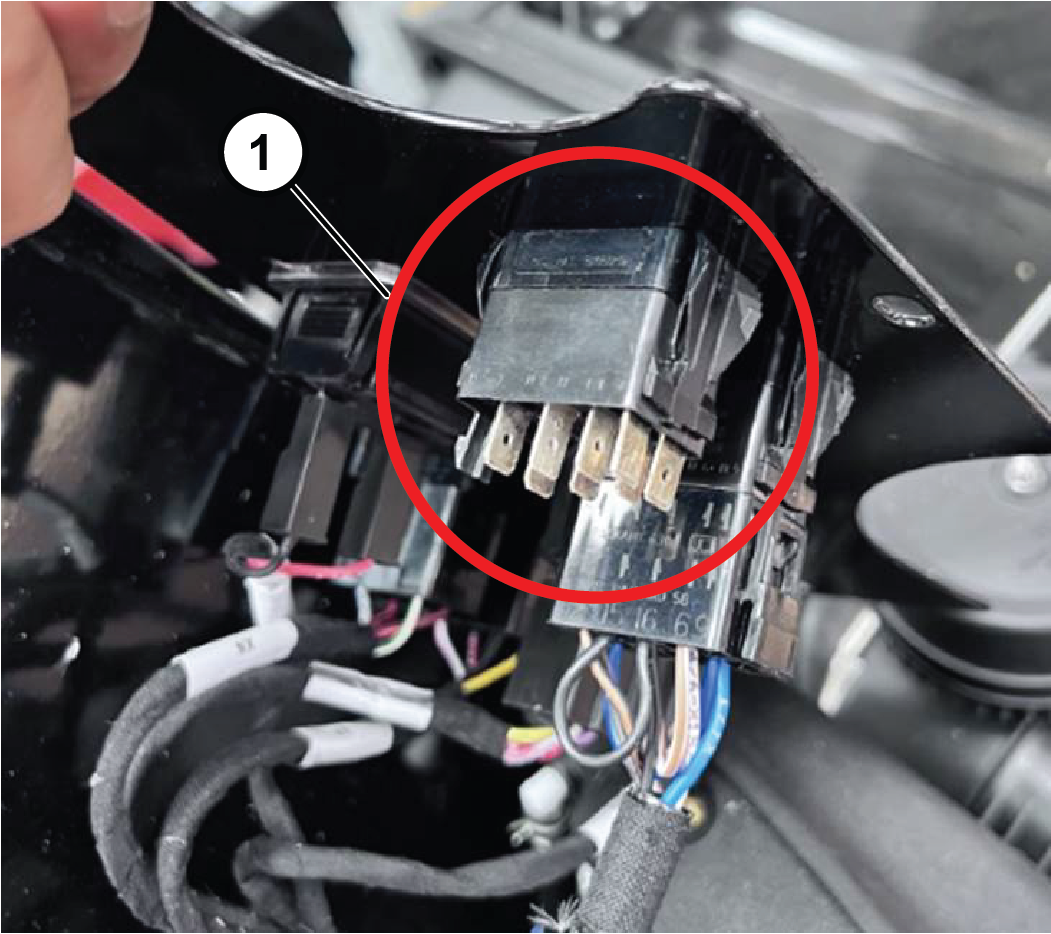

   Diagram 2

   1. Klecno stikalo
   2. Stikalo za opozorilno luč

Deli potrebni za ta postopek:

1. Napeljite snop skozi spojni priključek (Diagram 1).

2. Rdečo in črno žico napeljite na 2-polni nosilec in ga pritrdite.

3. 2-polni priključek povežite z električnim priključkom.

4. Kabelski snop pritrdite s kabelskimi vezicami, ki so prikazane na naslednjih mestih:



   Diagram 3

   1. Pritrdite snop na varnostni lok.
   2. Pritrdite snop sem.

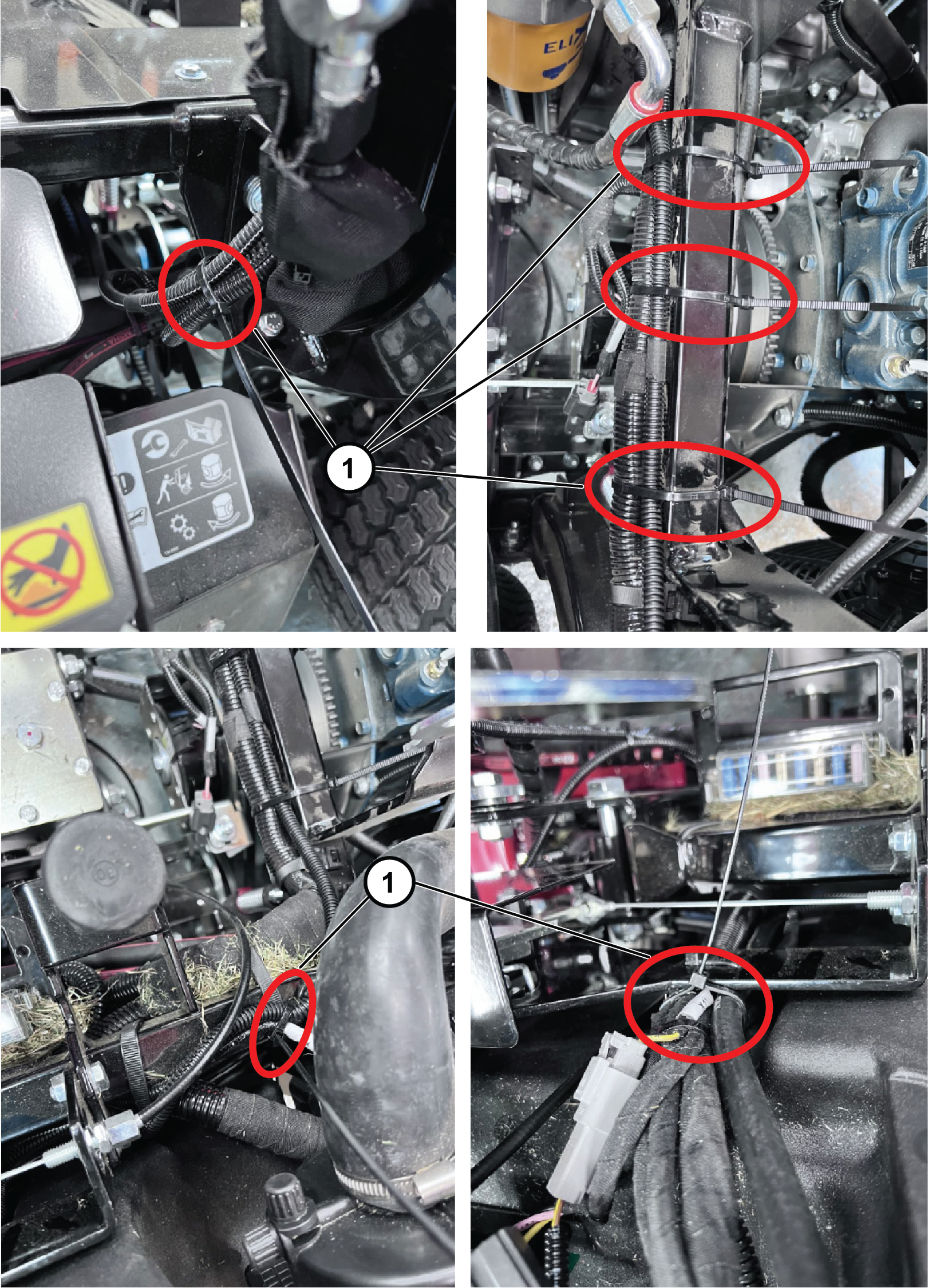

   Diagram 4

   1. Kabelske vezice

5. Povežite 2-polni priključek iz kabelskega snopa opozorilne uči s priključkom na kabelskem snopu naprave PLH600.

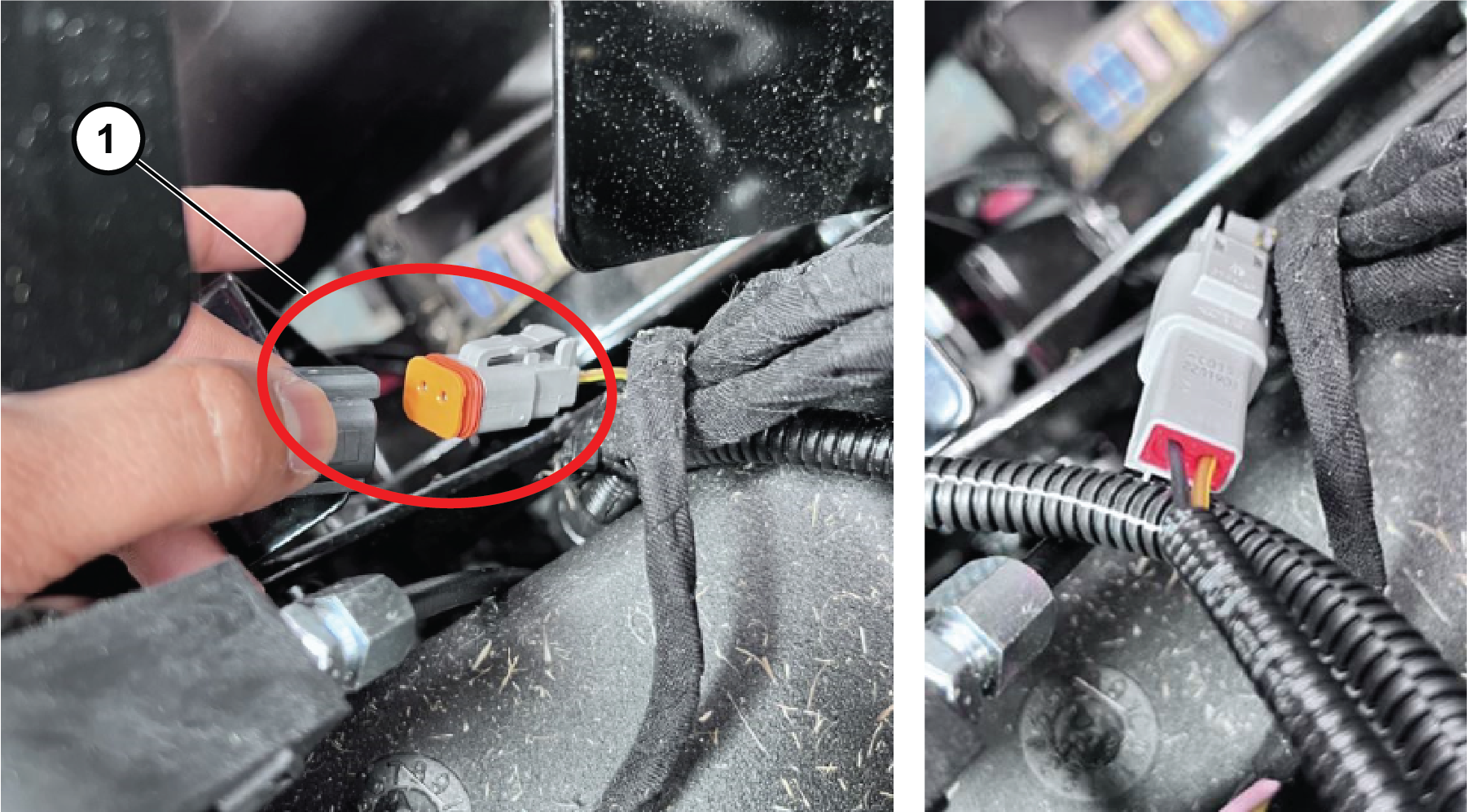

   Diagram 5

   1. 2-polni priključek

6. Sprostite ploščo konzole, odstranite čep, namestite klecno stikalo in namestite stikalo za luči v konzolo.

7. Priključite 2-polni priključek na stikalo za luči in pritrdite ploščo konzole s prej odstranjenimi vijaki.

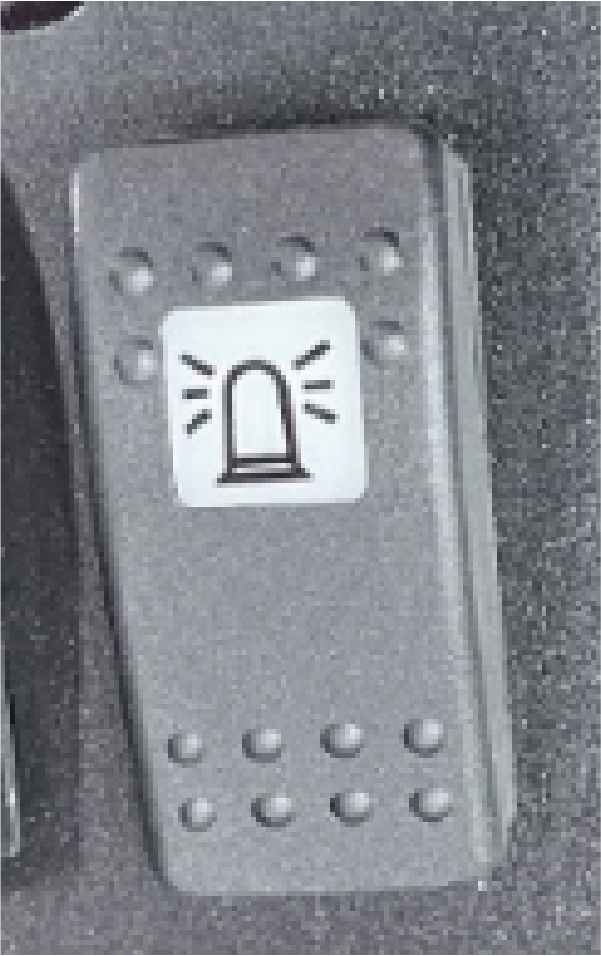

   Diagram 6

   1. Stikalo opozorilne luči, nameščeno na konzolni plošči

8. Priključite akumulator; glejte poglavje o vzdrževanju električnega sistema v Priročniku za upravljanje vlečne enote.

• Vse obrabljene ali poškodovane dele zamenjajte z originalnimi deli Toro.

• Občasno preverite delovanje vseh luči.

• Prepričajte se, da so žarometi pravilno nastavljeni.

• Vsak dan očistite luči.

  Important: Ne uporabljajte čistilnih sredstev na osnovi topil.

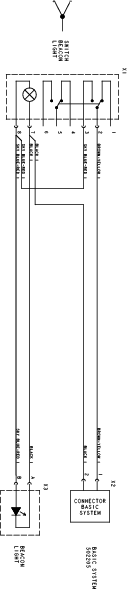

  Shema



  Diagram 8
