Blinkende LED-varsellyssett

Note: Behold alle demonterte deler for senere montering med mindre annet er notert.

1. Parker maskinen på en jevn overflate, senk tilbehøret, slå av motoren, sett på parkeringsbremsen og ta nøkkelen ut av tenningsbryteren.

2. Koble den negative batterikabelen fra batteriet. Se delen om vedlikehold av det elektriske systemet i brukerhåndboken for trekkenheten.

Deler som er nødvendige for dette trinnet:

1. Monter støttebraketten på høyre side av veltebøylen ved hjelp av U-bolten, to skiver og to muttere.

   Note: Den øverste overflaten på braketten skal være omtrent 180 mm (7–3/32 tommer) fra fronten av veltebøylen.

2. Monter støttebraketten med en skrue, to skiver, to Belleville-skiver og en mutter (Figur 1).

   Note: Se Figur 1 for retning til støttebrakett.

3. Monter varsellyset med den elektriske kontakten, gummipluggen, varsellysstangen og unionskoblingen (Figur 1).

4. Monter varsellysmonteringen på støttebraketten med to bolter, den lille platen, to skiver og to muttere (Figur 1).



   Figur 1

   1. Signalgiver
   2. Elektrisk kontakt
   3. Gummiplugg
   4. Varsellysstang
   5. Unionskoblingen
   6. Skive
   7. Bolt
   8. Mutter
   9. Skive
   10. Støttebrakett
   11. Skive
   12. Belleville-skive
   13. Støttebrakett
   14. U-bolt
   15. Mutter
   16. Bolt
   17. Liten plate

5. Monter varsellysbryteren og vippebryteren (Figur 2).



   Figur 2

   1. Vippebryter
   2. Varsellysbryter

Deler som er nødvendige for dette trinnet:

1. Før ledningssatsen gjennom unionskoblingen (Figur 1).

2. Før den røde og svarte ledningen til holderen med to pinner, og fest den.

3. Koble kontakten med to pinner til den elektriske kontakten.

4. Fest ledningssatsen med kabelfester vist i følgende plasseringer:



   Figur 3

   1. Fest ledningssatsen til veltebøylen
   2. Fest ledningssatsen her

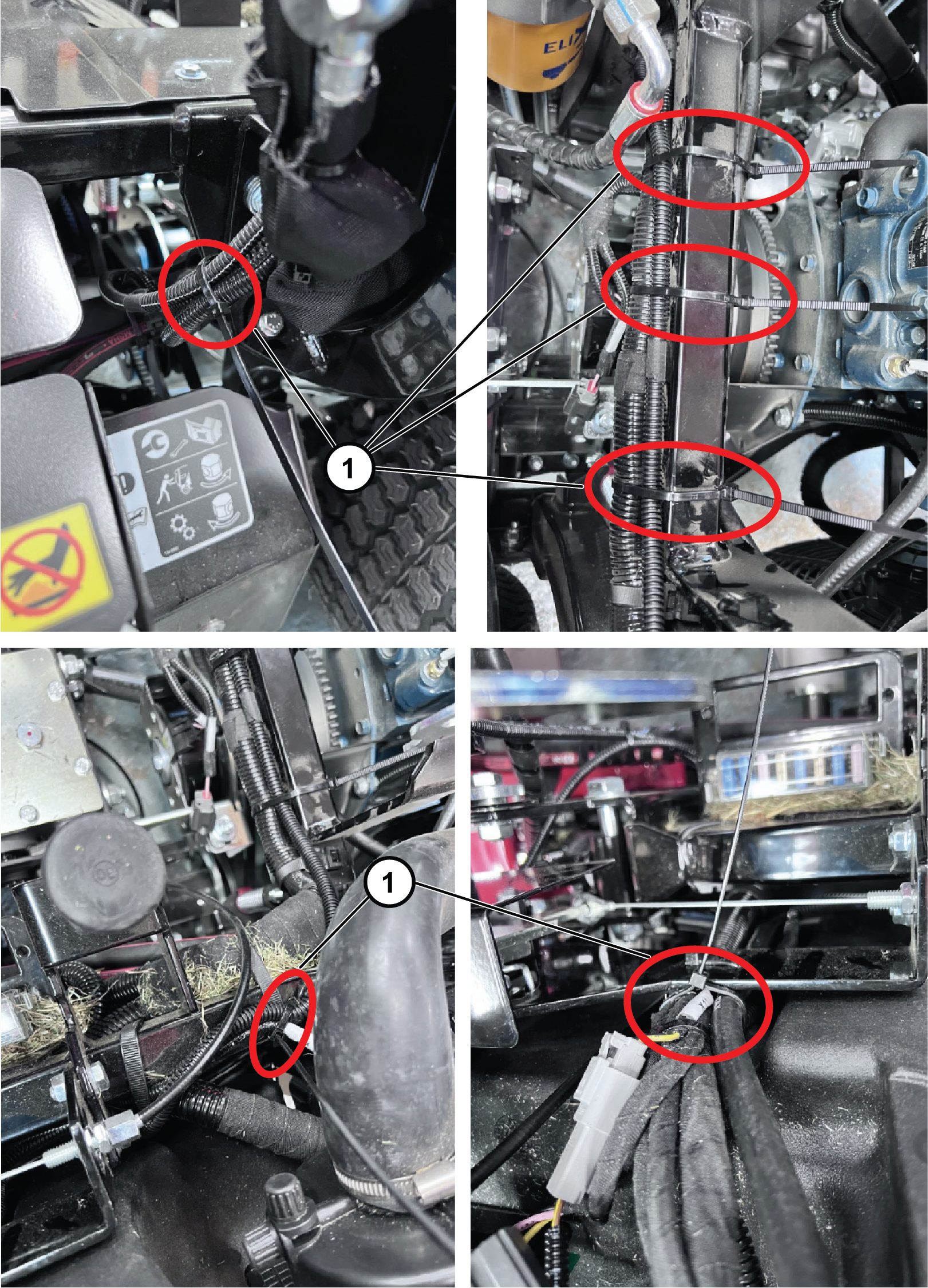

   Figur 4

   1. Kabelfester

5. Koble kontakten med to pinner fra varsellysets ledningssats til kontakten på PLH600-maskinens ledningssats.



   Figur 5

   1. Kontakt med to pinner

6. Løsne konsollplaten, fjern pluggen, monter vippebryteren og monter lysbryteren i konsollen.

7. Koble kontakten med to pinner til lysbryteren, og fest konsollplaten med de tidligere fjernede boltene.



   Figur 6

   1. Varsellysbryter er montert i konsollplaten

8. Koble fra batteriet. Se delen om vedlikehold av trekkenhetens elektriske system i brukerhåndboken.

• Skift ut slitte eller skadde deler med originale Toro-deler.

• Kontroller med jevne mellomrom at alle lysene fungerer.

• Sørg for at frontlysene er justert korrekt.

• Rengjør lysene daglig.

  Important: Du må ikke bruke løsemiddelbaserte rengjøringsprodukter.

  Skjema



  Figur 8
