Ledzwaailichtset

Note: Bewaar alle verwijderde onderdelen voor latere montage tenzij anders vermeld.

1. Parkeer de machine op een horizontaal oppervlak, laat het werktuig neer, zet de motor af, stel de parkeerrem in werking en verwijder het sleuteltje.

2. Maak de minkabel (-) los van de accu; zie de paragraaf in de Gebruikershandleiding van de tractie-eenheid over het onderhoud van het elektrische systeem.

Benodigde onderdelen voor deze stap:

1. Monteer de steunbeugel aan de rechterkant van de rolbeugel met de U-bout, 2 ringen en 2 moeren.

   Note: De bovenkant van de beugel moet ongeveer 180 mm van de voorkant van de rolbeugel verwijderd zijn.

2. Monteer de steunbeugel met een schroef, 2 ringen, 2 schotelveren en een moer (Figuur 1).

   Note: Zie Figuur 1 voor de oriëntatie van de steunbeugel.

3. Monteer het zwaailicht met de elektrische connector, rubberen plug, zwaailichtstang en de wartelkoppeling (Figuur 1).

4. Monteer het zwaailicht aan de steunbeugel met 2 bouten, de kleine plaat, 2 ringen en 2 moeren (Figuur 1).



   Figuur 1

   1. Zwaailicht
   2. Elektrische connector
   3. Rubberen plug
   4. Zwaailichtstang
   5. Wartelkoppeling
   6. Ring
   7. Bout
   8. Moer
   9. Ring
   10. Steunbeugel
   11. Ring
   12. Schotelveer
   13. Steunbeugel
   14. U-bout
   15. Moer
   16. Bout
   17. Kleine plaat

5. Monteer de zwaailichtschakelaar en de tuimelschakelaar (Figuur 2).



   Figuur 2

   1. Tuimelschakelaar
   2. Zwaailichtschakelaar

Benodigde onderdelen voor deze stap:

1. Leid de kabelboom door de wartelkoppeling (Figuur 1).

2. Leid de rode en zwarte draad naar de houder met 2 pennen en bevestig deze.

3. Sluit de connector met 2 pennen aan op de elektrische connector.

4. Bevestig de kabelboom op de volgende plaatsen met kabelbinders:

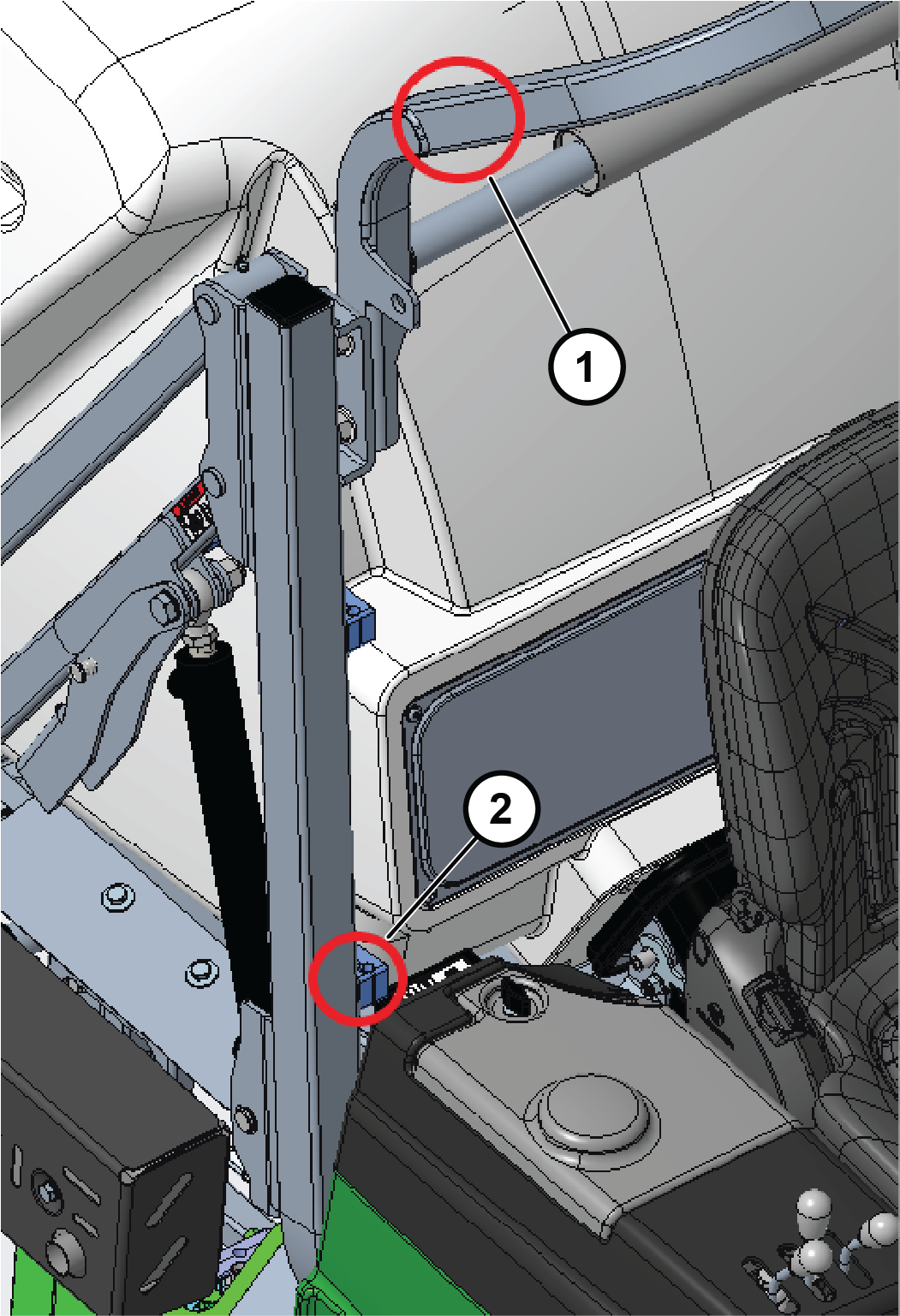

   Figuur 3

   1. Bevestig kabelboom aan de rolbeugel
   2. Bevestig kabelboom hier

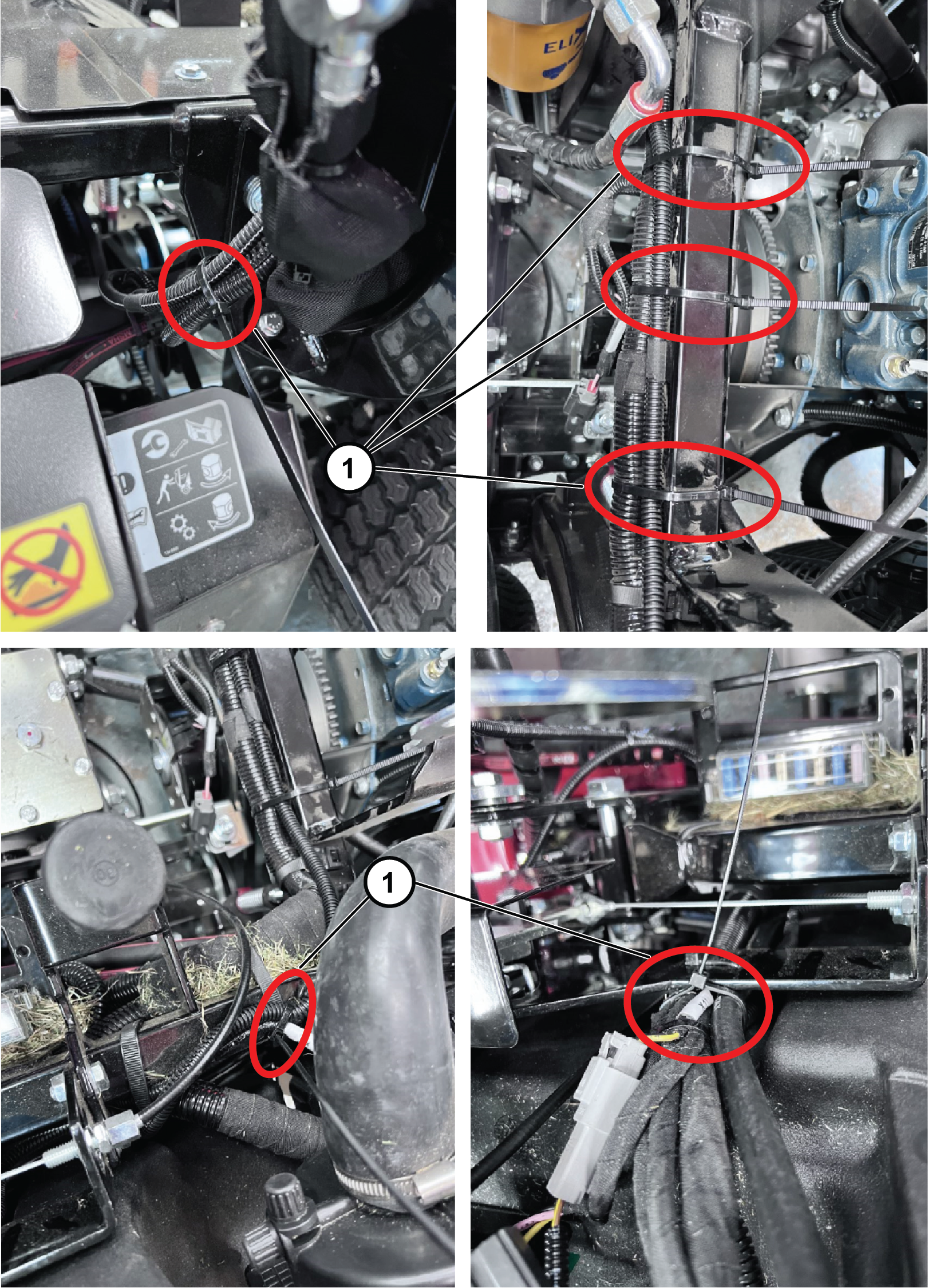

   Figuur 4

   1. Kabelbinders

5. Sluit de connector met 2 pinnen van de kabelboom van het zwaailicht aan op de connector op de PLH600 machinekabelboom.

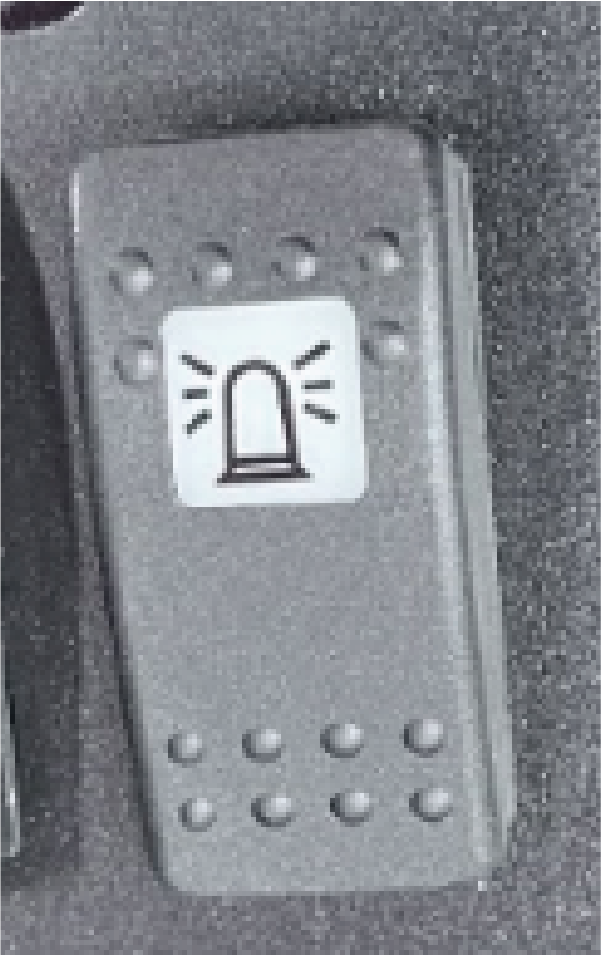

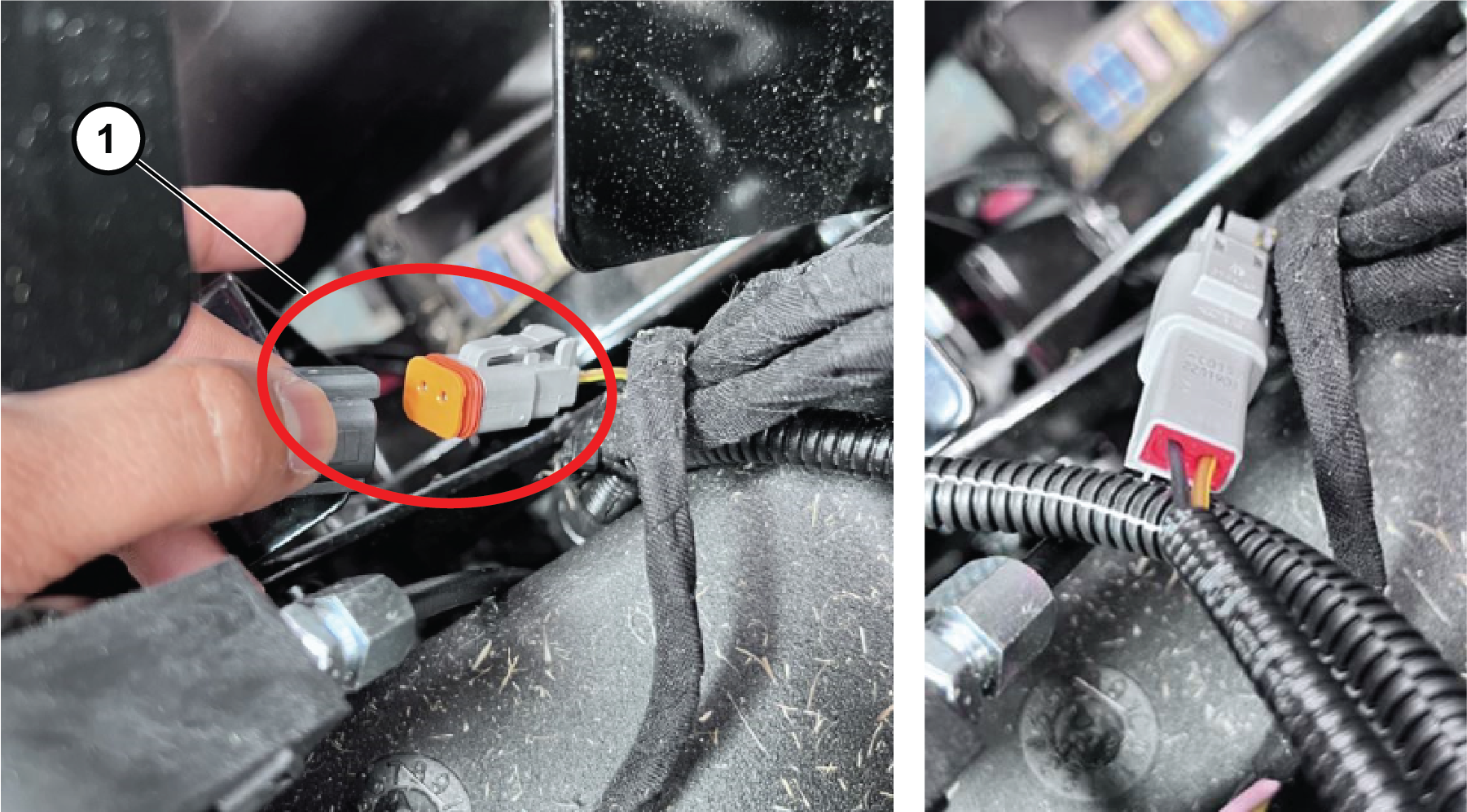

   Figuur 5

   1. Connector met 2 pinnen

6. Maak de consoleplaat los, verwijder de plug, monteer de tuimelschakelaar en monteer de lichtschakelaar in de console.

7. Sluit de connector met 2 pinnen aan op de lichtschakelaar en bevestig de consoleplaat met de eerder verwijderde bouten.



   Figuur 6

   1. Zwaailichtschakelaar gemonteerd in de consoleplaat

8. Sluit de accu aan; raadpleeg het onderdeel onderhoud van het elektrisch systeem van de Gebruikershandleiding van de tractie-eenheid.

• Vervang alle versleten of beschadigde onderdelen met originele Toro onderdelen.

• Controleer regelmatig of alle lichten werken.

• Zorg ervoor dat de koplampen juist zijn afgesteld.

• Maak de lichten dagelijks schoon.

  Important: Gebruik geen reinigingsmiddelen op basis van oplosmiddelen.

  Schema



  Figuur 8
