LED Çakar Kiti

Note: Aksi belirtilmediği takdirde, çıkarılan tüm parçaları daha sonra takmak üzere saklayın.

1. Makineyi düz bir zemine park edin, ataşmanı indirin, motoru kapatın, park frenini etkinleştirin ve anahtarı çıkarın.

2. Negatif (-) akü kablosunu aküden ayırın; çekiş ünitesi Kullanma Kılavuzunun elektrik sistemi bakımı bölümüne bakın.

Bu prosedür için gerekli parçalar:

1. Destek braketini U cıvatayı, 2 rondelayı ve 2 somunu kullanarak denge çubuğunun sağ tarafına takın.

   Note: Braketin üst yüzeyi denge çubuğunun ön tarafından yaklaşık 180 mm uzaklıkta olmalıdır.

2. Destek braketini bir vida, 2 rondela, 2 Belleville rondelası ve bir somun (Şekil 1) ile montaj destek braketine takın.

   Note: Destek braketinin yönü için Şekil 1 bölümüne bakın.

3. Çakarı elektrik konnektörü, lastik tapa, çakar çubuğu ve rakor bağlantı parçası ile birleştirin (Şekil 1).

4. Çakar grubunu 2 cıvata, küçük plaka, 2 pul ve 2 somun (Şekil 1) ile destek braketine takın.



   Şekil 1

   1. Çakar ışığı
   2. Elektrik konnektörü
   3. Kauçuk tapa
   4. Çakar çubuğu
   5. Rakor bağlantısı
   6. Rondela
   7. Cıvata
   8. Somun
   9. Rondela
   10. Destek braketi
   11. Rondela
   12. Belleville rondelası
   13. Destek braketi
   14. U-cıvata
   15. Somun
   16. Cıvata
   17. Küçük levha

5. Çakar anahtarını ve devre anahtarını takın (Şekil 2).



   Şekil 2

   1. Devre anahtarı
   2. Çakar anahtarı

Bu prosedür için gerekli parçalar:

1. Kablo demetini rakor bağlantı parçasından (Şekil 1) geçirin.

2. Kırmızı ve siyah kabloyu 2 uçlu tutucuya yönlendirin ve sabitleyin.

3. 2 uçlu konnektörü elektrik konnektörüne bağlayın.

4. Kablo demetini aşağıdaki konumlarda gösterilen kablo bağlarıyla sabitleyin:

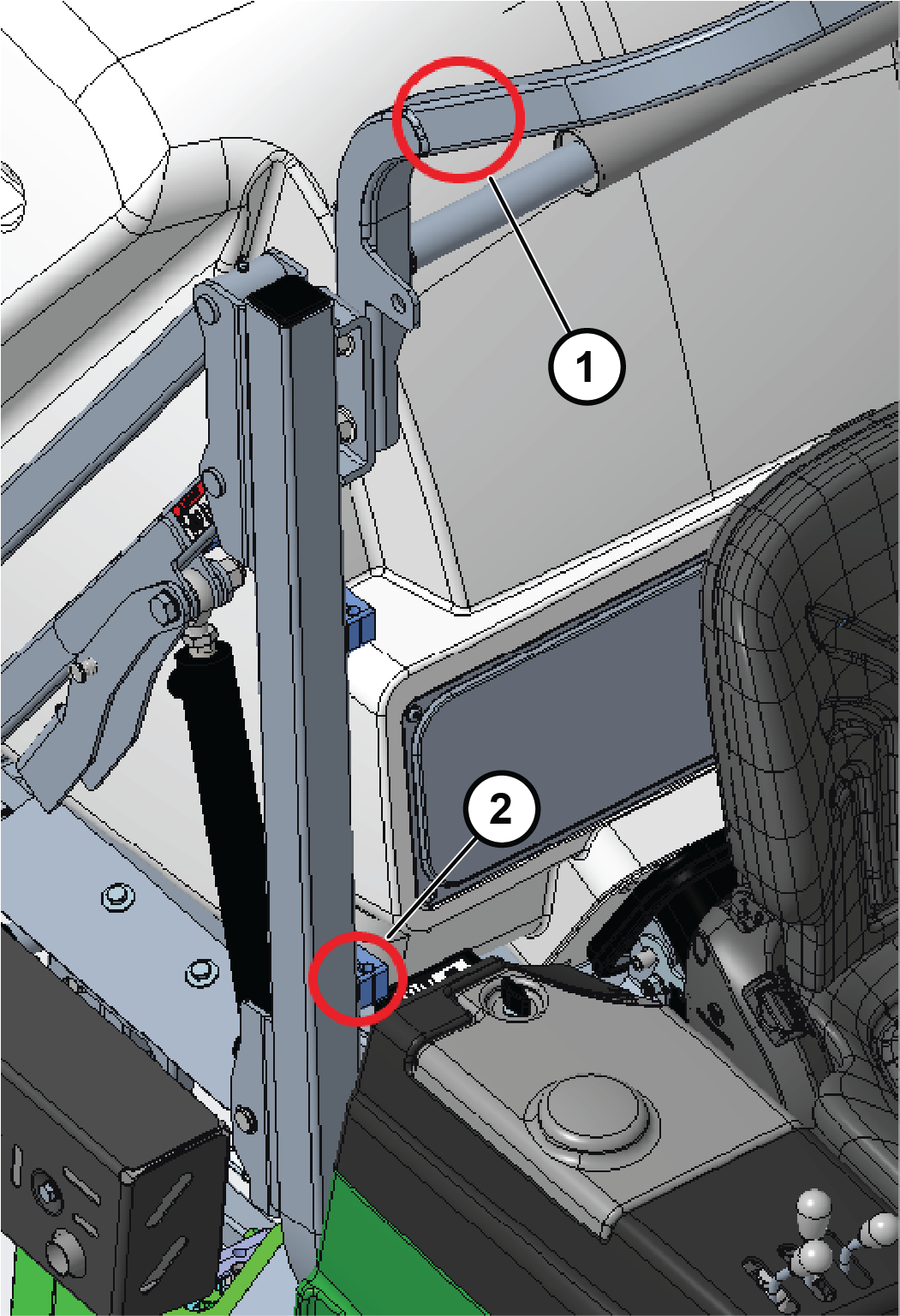

   Şekil 3

   1. Kablo demetini denge çubuğuna sabitleyin
   2. Kablo demetini buraya sabitleyin

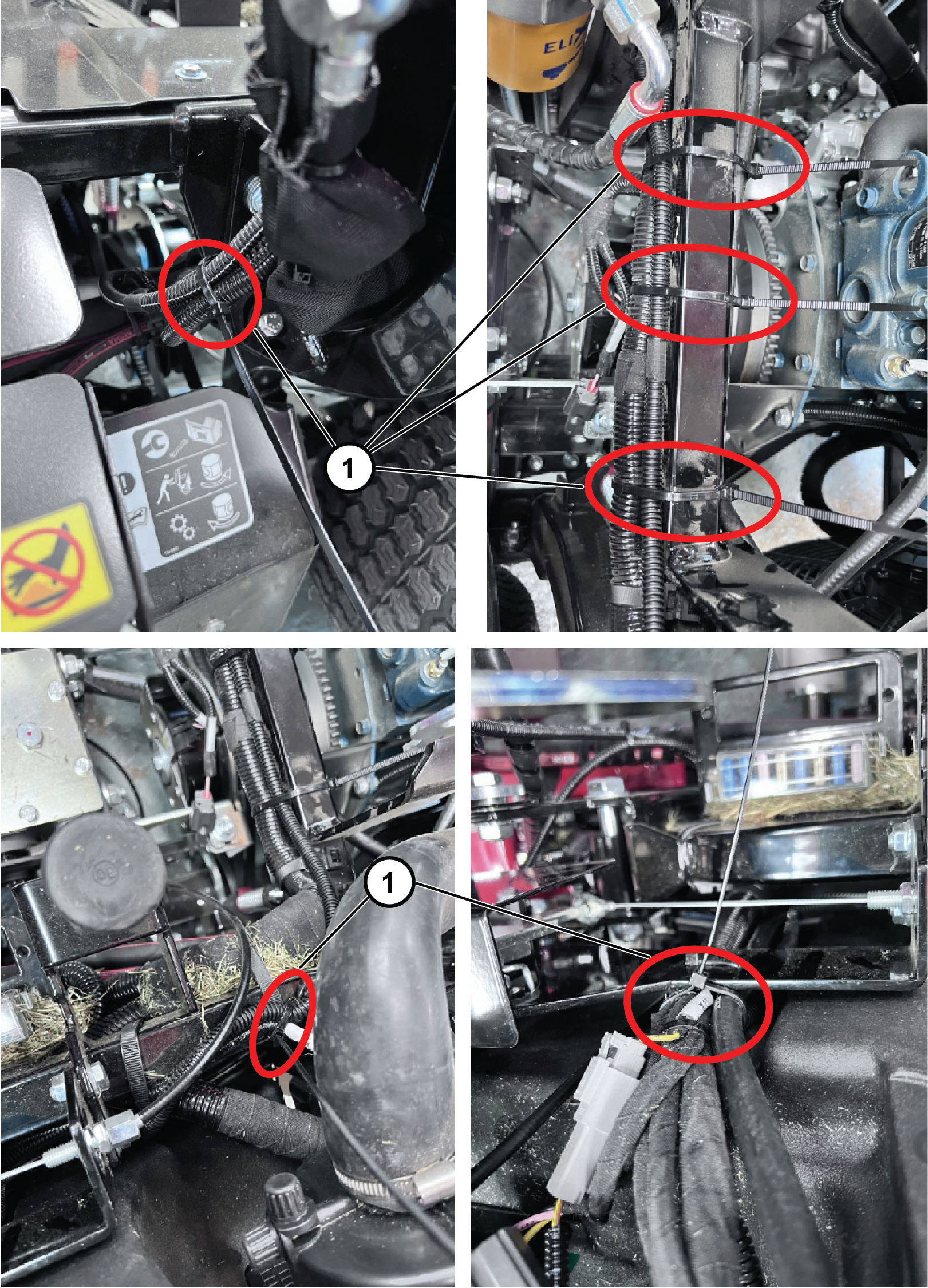

   Şekil 4

   1. Kablo bağları

5. Çakar kablo demetinden gelen 2 uçlu konnektörü PLH600 makine kablo demeti üzerindeki konnektöre bağlayın.

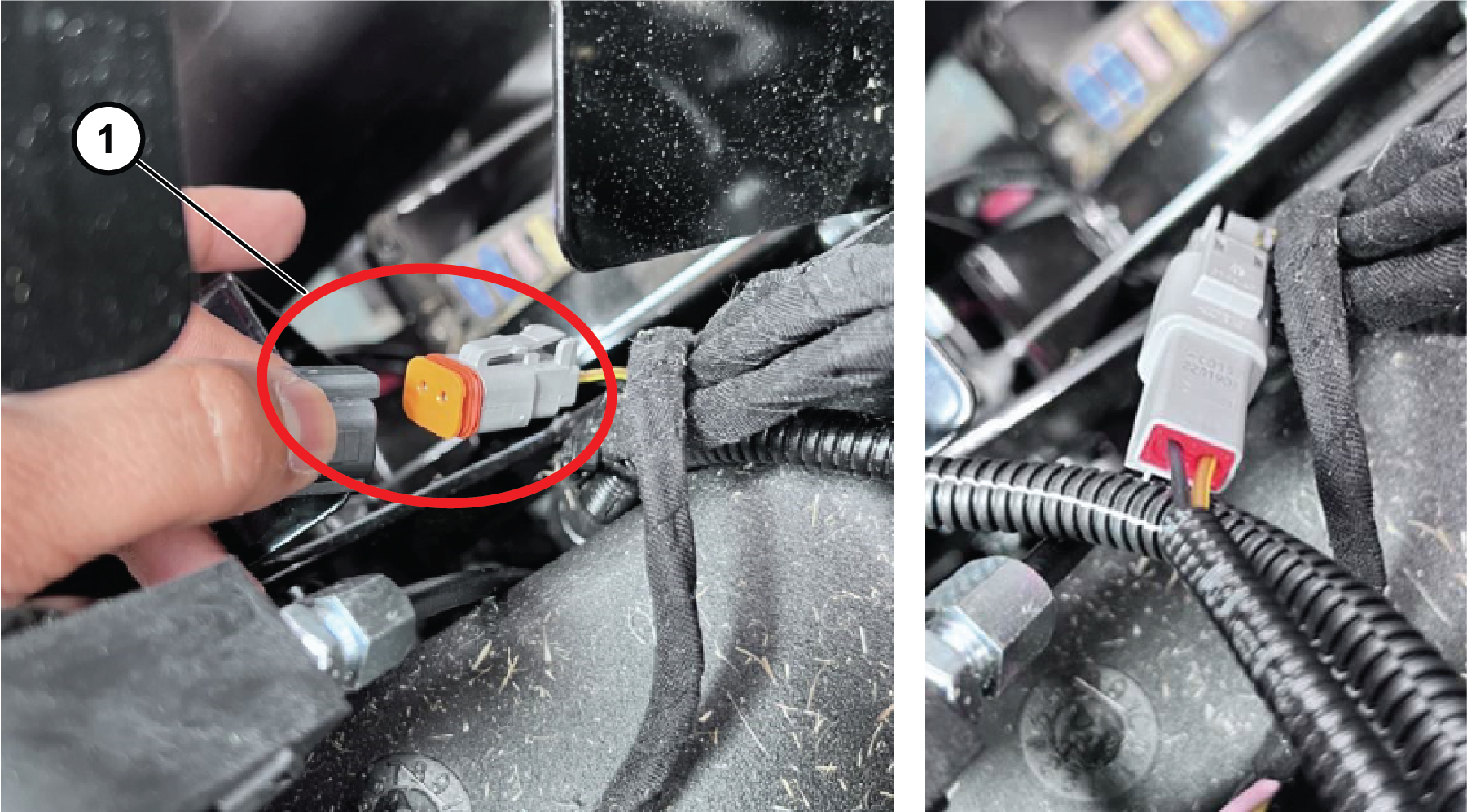

   Şekil 5

   1. 2 uçlu konnektör

6. Konsol plakasını gevşetin, fişi çıkarın ve devre anahtarını takın; ardından da çakar anahtarını konsola takın.

7. 2 uçlu konnektörü çakar anahtarına bağlayın ve konsol plakasını daha önce çıkarılan cıvatalarla sabitleyin.

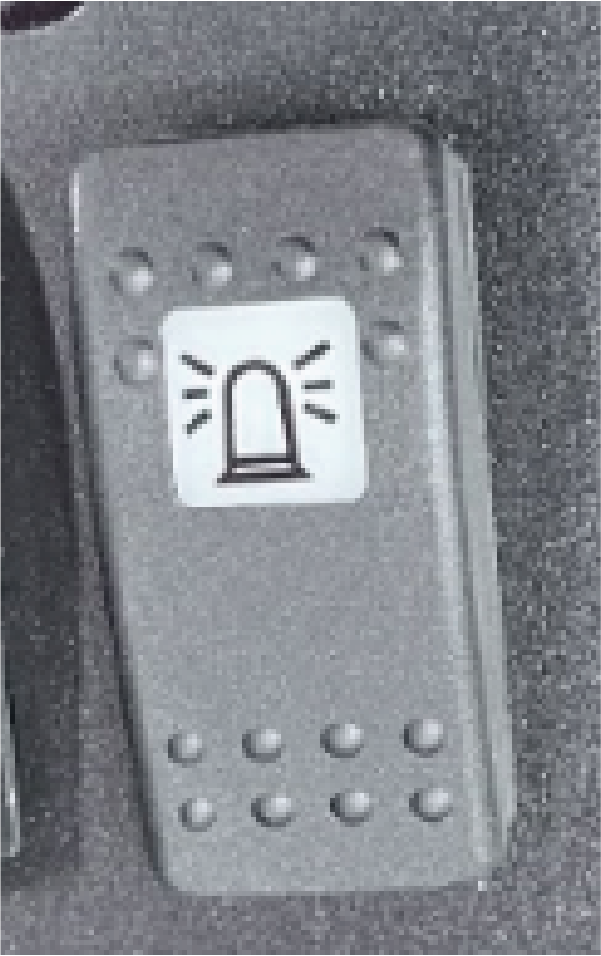

   Şekil 6

   1. Konsol plakasına monte edilmiş çakar anahtarı

8. Aküyü bağlayın; çekiş ünitesi Kullanma Kılavuzunun elektrik sistemi bakımı bölümüne bakın.

• Aşınmış veya hasar görmüş tüm parçaları orijinal Toro parçalarıyla değiştirin.

• Tüm lambaların çalışıp çalışmadığını periyodik olarak kontrol edin.

• Farların doğru ayarlandığından emin olun.

• Işıkları her gün temizleyin.

  Important: Solvent bazlı temizlik ürünleri kullanmayın.

  Şema



  Şekil 8
