Kit gyrophare à LED clignotant

Note: Conservez toutes les pièces déposées pour les réutiliser, sauf indication contraire.

1. Garez la machine sur une surface plane et horizontale, abaissez l'accessoire, coupez le moteur, serrez le frein de stationnement et enlevez la clé.

2. Débranchez le câble négatif (-) de la batterie ; voir la section Entretien du système électrique dans le Manuel de l'utilisateur de la machine.

Pièces nécessaires pour cette opération:

1. Fixez le support sur le côté droit de l'arceau de sécurité à l'aide de l'étrier fileté, de 2 rondelles et 2 écrous.

   Note: La surface supérieure du support doit se situer à 180 mm environ de l'avant de l'arceau de sécurité.

2. Fixez le premier support au second support à l'aide d'une vis, de 2 rondelles, de 2 rondelles Belleville et d'un écrou (Figure 1).

   Note: Voir la Figure 1 pour orienter correctement les supports.

3. Assemblez le gyrophare avec le connecteur électrique, l'obturateur en caoutchouc, la tige du gyrophare et le raccord union (Figure 1).

4. Fixez le gyrophare sur le support à l'aide de 2 boulons, de la petite plaque, de 2 rondelles et de 2 écrous (Figure 1).



   Figure 1

   1. Gyrophare
   2. Connecteur électrique
   3. Obturateur en caoutchouc
   4. Tige du gyrophare
   5. Raccord union
   6. Rondelle
   7. Boulon
   8. Écrou
   9. Rondelle
   10. Support
   11. Rondelle
   12. Rondelle Belleville
   13. Support
   14. Étrier fileté
   15. Écrou
   16. Boulon
   17. Petite plaque

5. Installez le gyrophare et l'interrupteur à bascule (Figure 2).



   Figure 2

   1. Interrupteur à bascule
   2. Interrupteur de gyrophare

Pièces nécessaires pour cette opération:

1. Faites passer le faisceau par le raccord union (Figure 1).

2. Acheminez le fil rouge et noir jusqu'au support à 2 broches et fixez-le en place.

3. Branchez le connecteur à 2 broches sur le connecteur électrique.

4. Fixez le faisceau en place avec des attache-câbles aux emplacements indiqués ci-après :

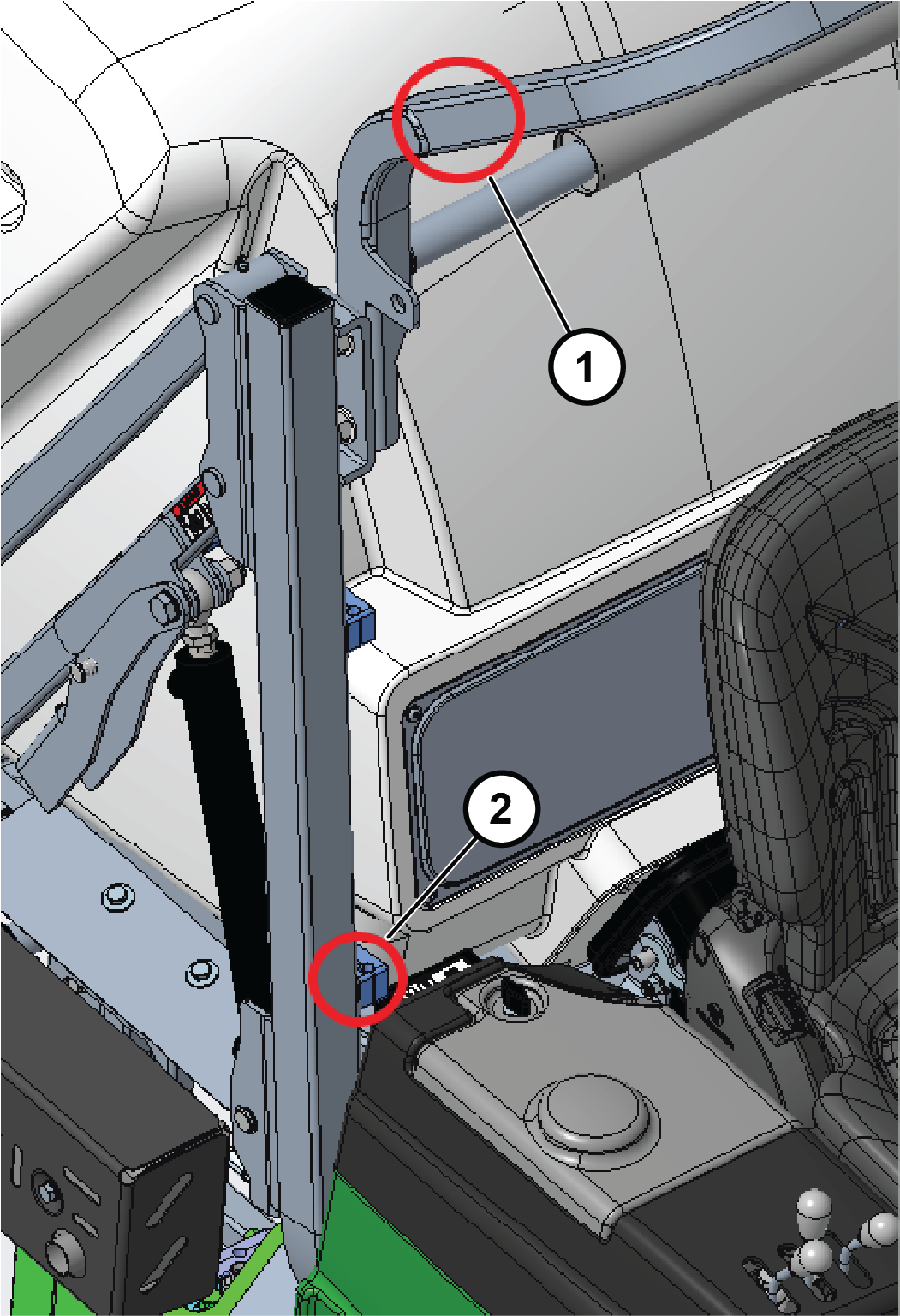

   Figure 3

   1. Fixer le faisceau sur l'arceau de sécurité
   2. Fixer le faisceau ici

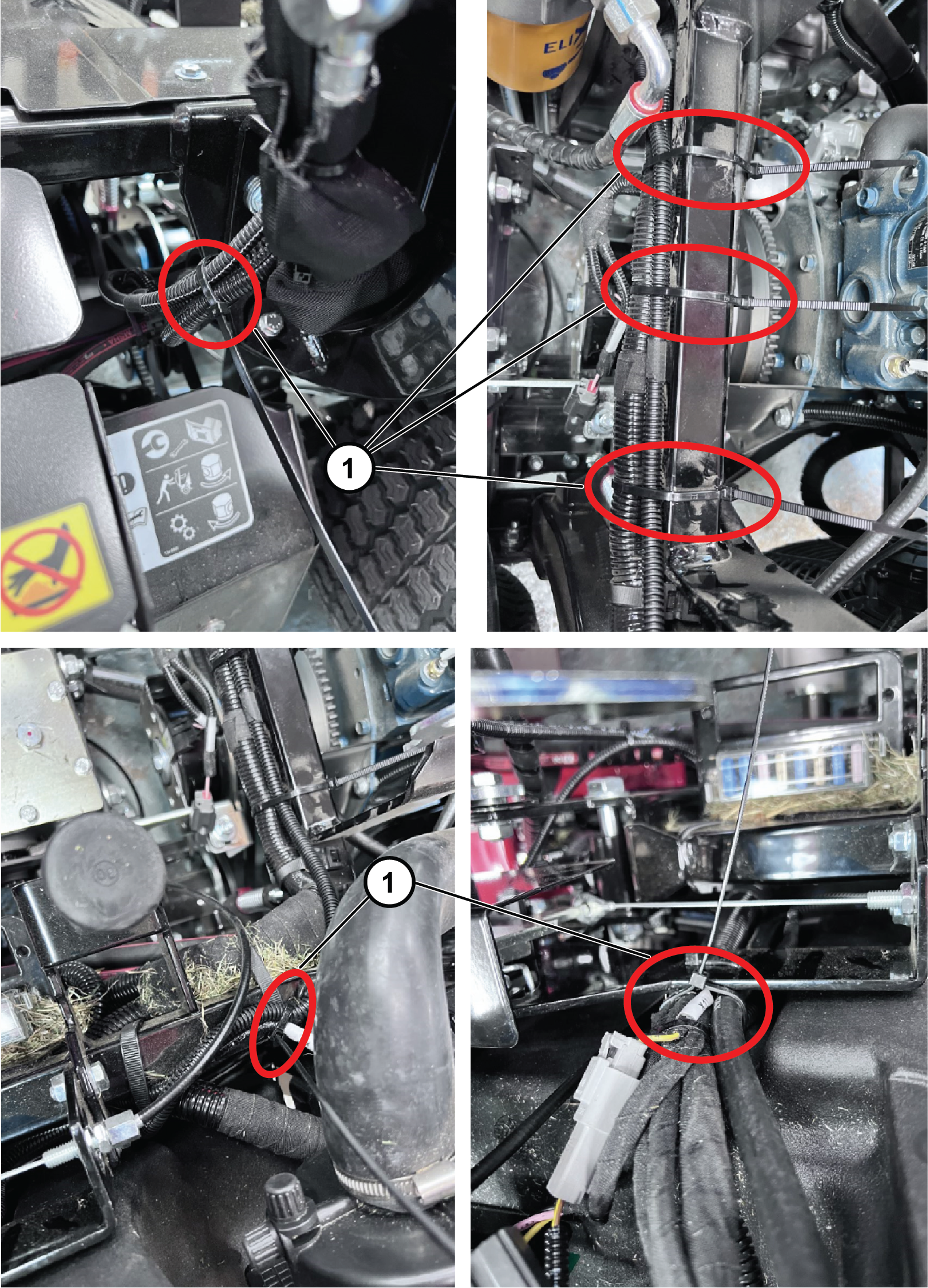

   Figure 4

   1. Attache-câbles

5. Branchez le connecteur à 2 broches du faisceau du gyrophare sur le connecteur du faisceau de la PLH600.

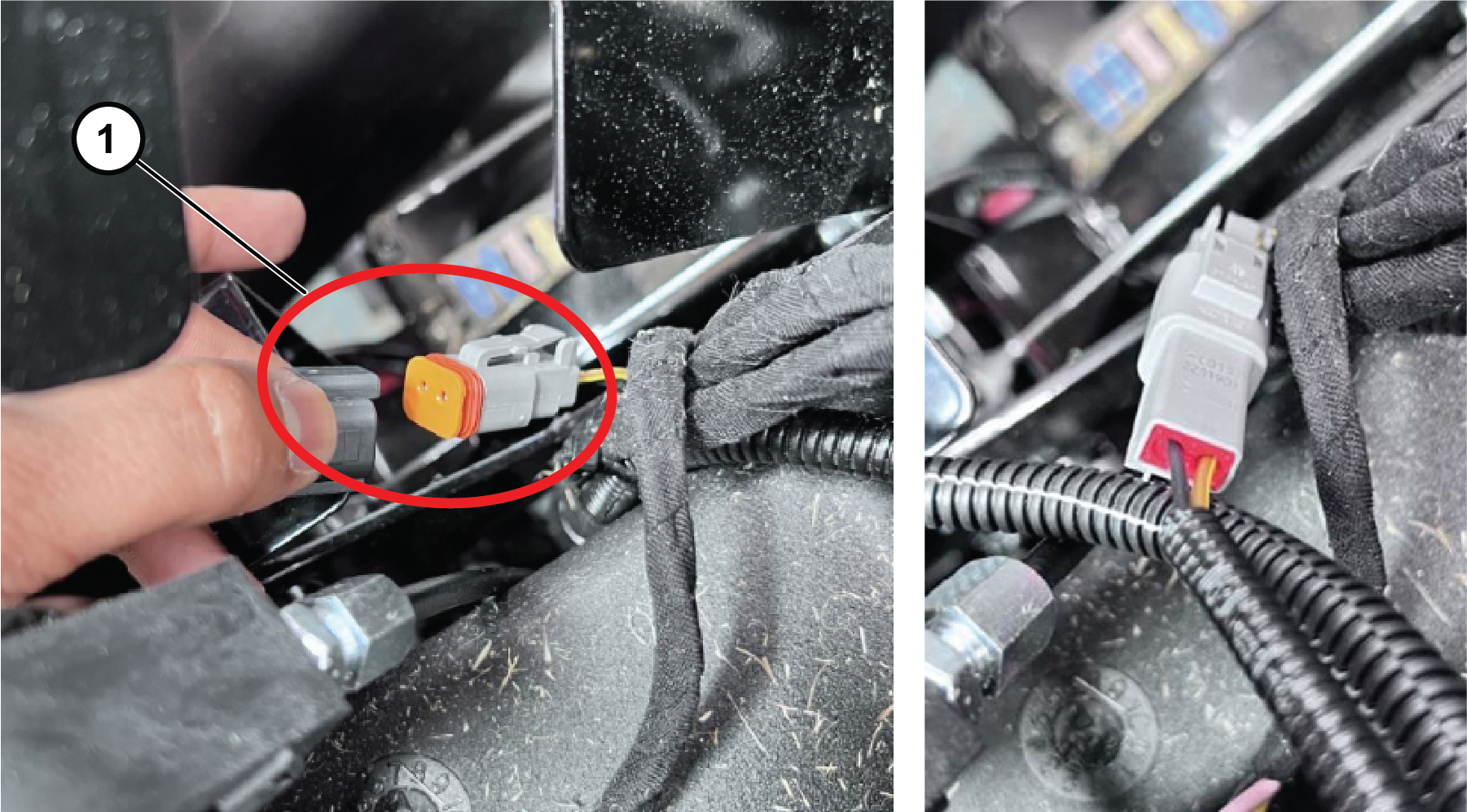

   Figure 5

   1. Connecteur à 2 broches

6. Desserrez le panneau de la console, retirez l'obturateur, installez l'interrupteur à bascule et installez le commutateur d'éclairage dans la console.

7. Branchez le connecteur à 2 broches sur commutateur d'éclairage et fixez le panneau de la console en place avec les boulons retirés précédemment.

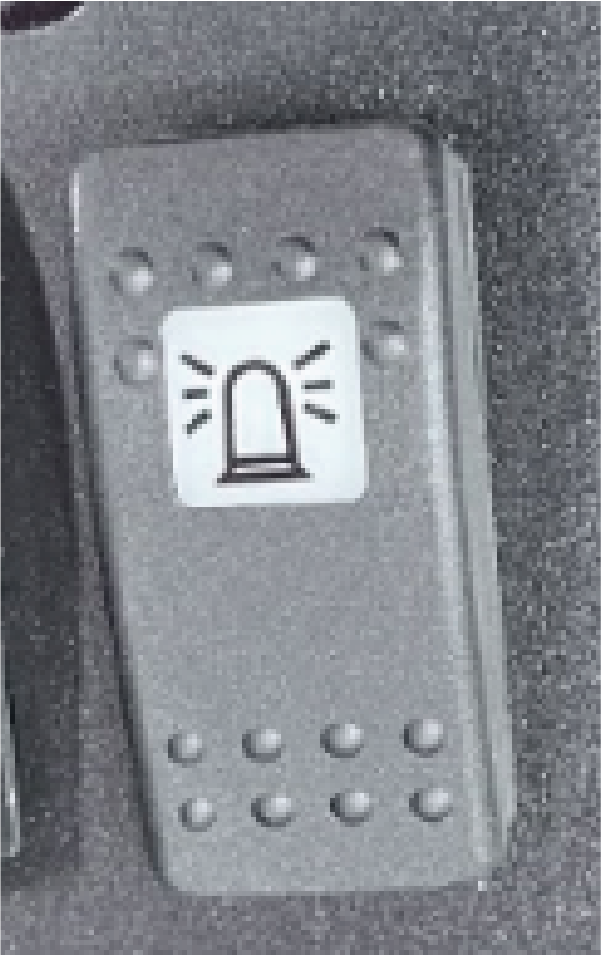

   Figure 6

   1. Interrupteur du gyrophare installé dans le panneau de la console

8. Branchez la batterie ; voir la section Entretien du système électrique dans le Manuel de l'utilisateur de la machine.

• Remplacez les pièces usées ou endommagées par des pièces d'origine Toro.

• Contrôlez périodiquement le bon fonctionnement de tous les feux.

• Vérifiez le bon réglage des phares.

• Nettoyez les éclairages chaque jour.

  Important: N'utilisez pas de produits de nettoyage à base de solvant.

  Schéma



  Figure 8
