Kit luce di segnalazione LED lampeggiante

Note: Conservate tutti i componenti rimossi per la successiva installazione, salvo diversa indicazione.

1. Parcheggiate la macchina su una superficie pianeggiante, abbassate l'accessorio, spegnete il motore, inserite il freno di stazionamento e togliete la chiave.

2. Scollegate il cavo negativo (-) della batteria dalla batteria; fate riferimento alla sezione relativa alla manutenzione del sistema elettrico nel Manuale dell’operatore del trattorino.

Parti necessarie per questa operazione:

1. Montate la staffa di supporto sul lato destro del roll bar utilizzando il bullone a U, 2 rondelle e 2 dadi.

   Note: La superficie superiore della staffa deve trovarsi a circa 180 mm dalla parte anteriore del roll bar.

2. Montate la staffa di supporto utilizzando una vite, 2 rondelle, 2 rondelle Belleville e un dado (Figura 1).

   Note: Fate riferimento alla Figura 1 per l'orientamento appropriato delle staffe di supporto.

3. Montate la luce di segnalazione con il connettore elettrico, il tappo in gomma, l'asta della luce di segnalazione e il raccordo unione (Figura 1).

4. Montate il gruppo luce di segnalazione sulla staffa di supporto utilizzando 2 bulloni, la piastra piccola, 2 rondelle e 2 dadi (Figura 1).



   Figura 1

   1. Luce di segnalazione
   2. Connettore elettrico
   3. Tappo in gomma
   4. Asta della luce di segnalazione
   5. Raccordo unione
   6. Rondella
   7. Bullone
   8. Dado
   9. Rondella
   10. Staffa di supporto
   11. Rondella
   12. Rondella Belleville
   13. Staffa di supporto
   14. Cavallotto
   15. Dado
   16. Bullone
   17. Piastra piccola

5. Montate l'interruttore della luce di segnalazione e l'interruttore a bilanciere (Figura 2).



   Figura 2

   1. Interruttore a bilanciere
   2. Interruttore della luce di segnalazione

Parti necessarie per questa operazione:

1. Fate passare il cablaggio preassemblato attraverso il raccordo unione (Figura 1).

2. Instradate il cavo rosso e il cavo nero fino al supporto a 2 pin e inseriteveli, fissandoli.

3. Collegate il connettore a 2 pin al connettore elettrico.

4. Fissate il cablaggio preassemblato con le fascette per cavi nei punti illustrati di seguito:

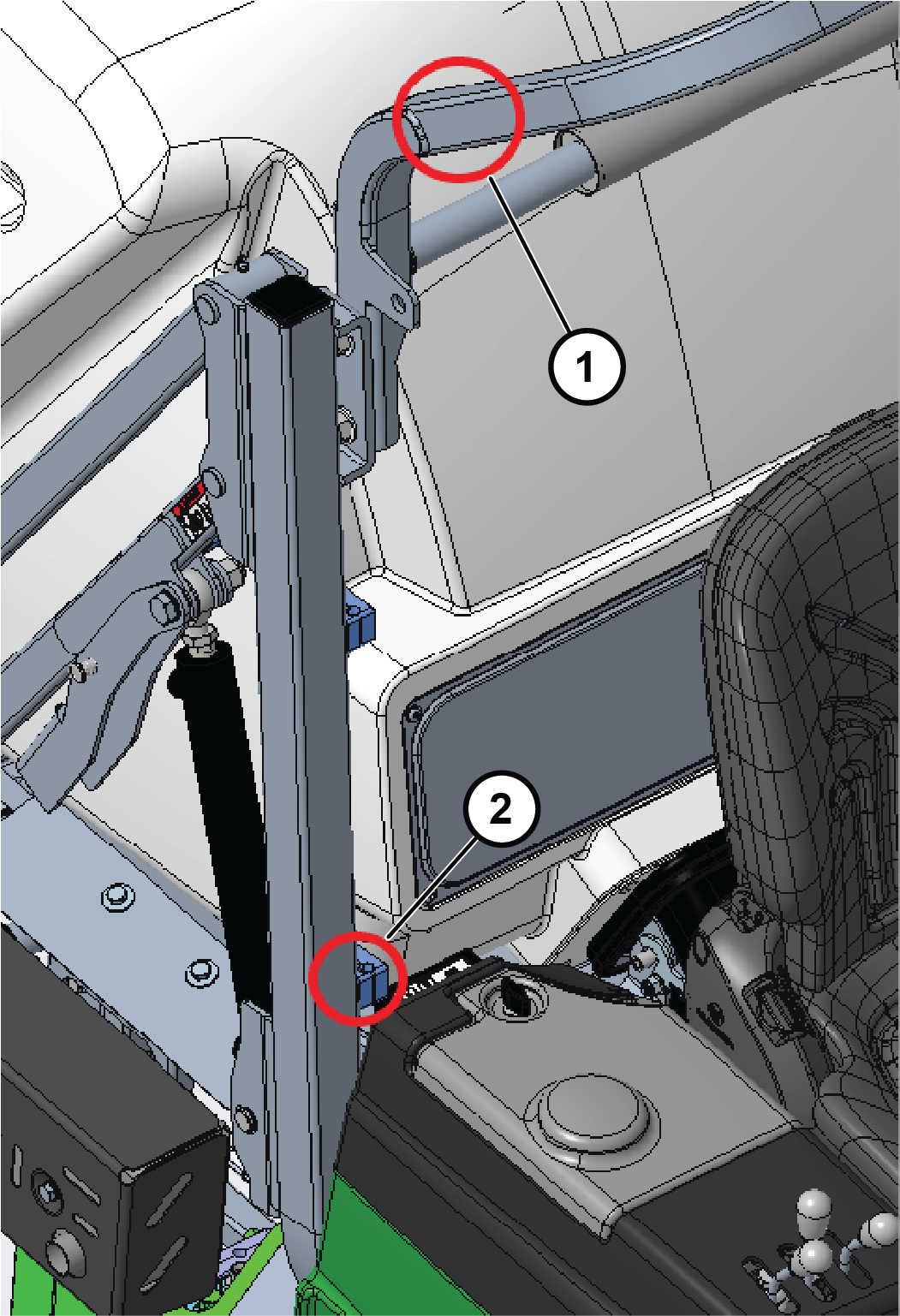

   Figura 3

   1. Fissate il cablaggio preassemblato al roll bar.
   2. Fissate il cablaggio preassemblato in questo punto

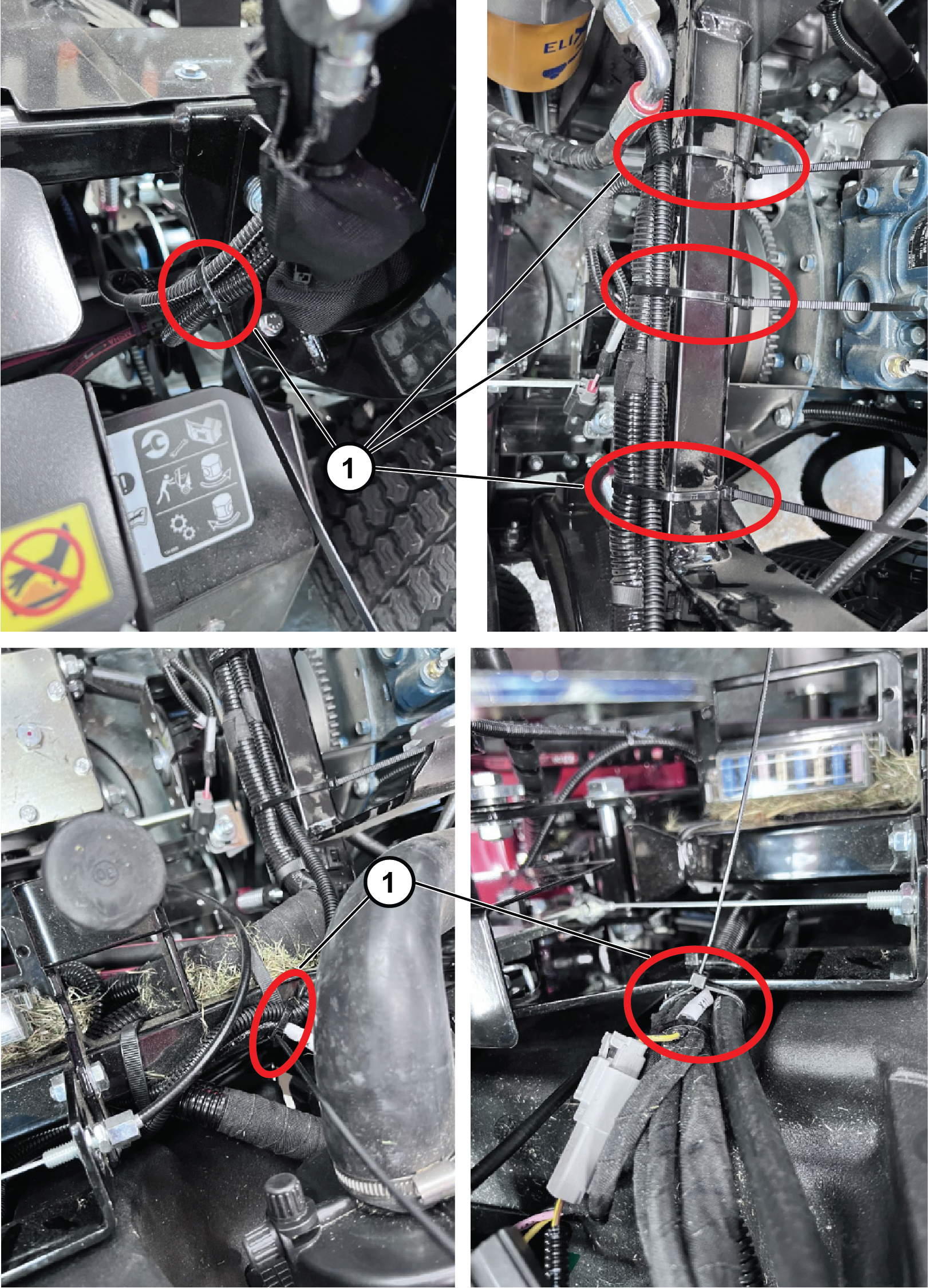

   Figura 4

   1. Fascette per cavi

5. Collegate il connettore a 2 pin dal cablaggio preassemblato della luce di segnalazione al connettore presente sul cablaggio preassemblato della macchina PLH600.

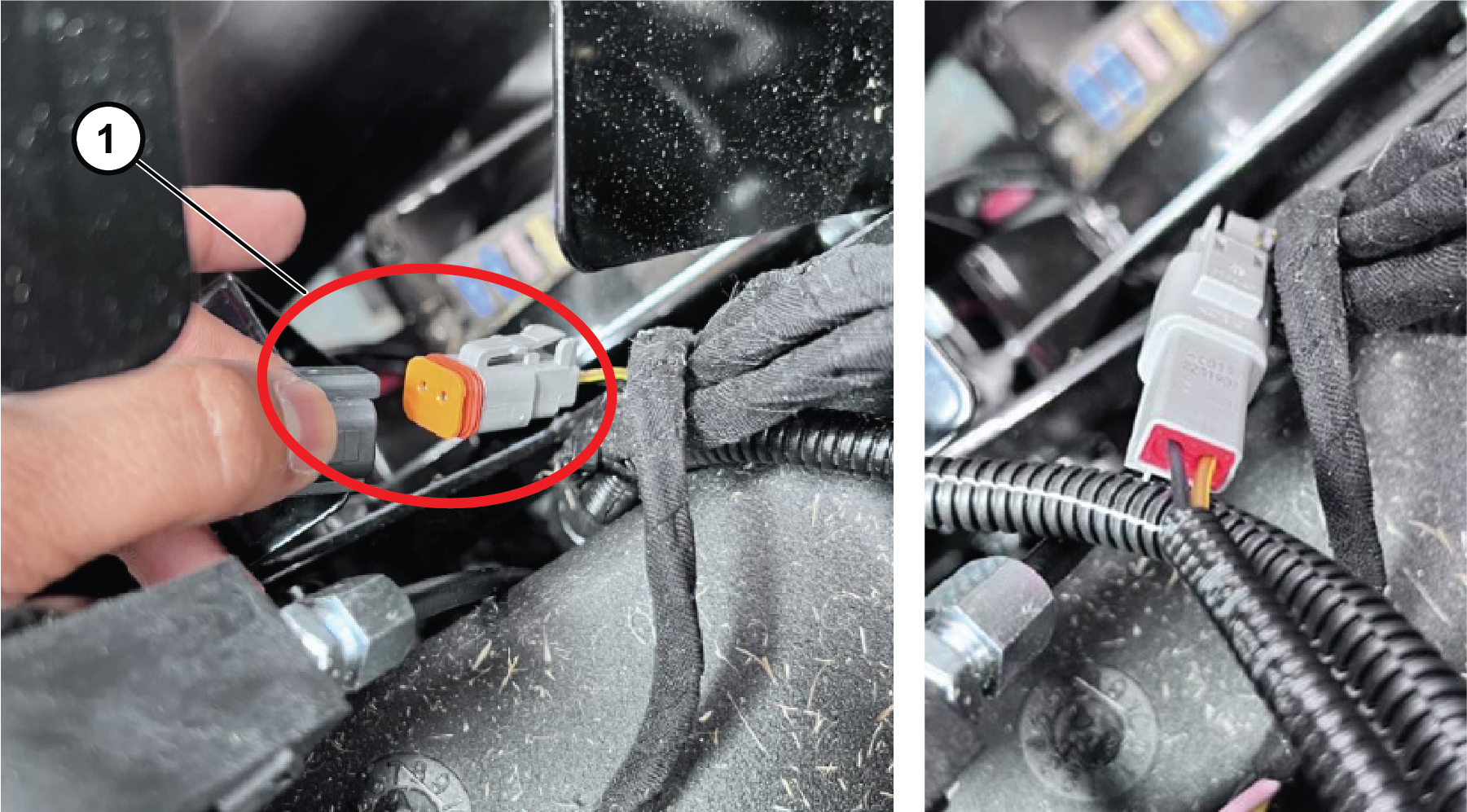

   Figura 5

   1. Connettore a 2 pin

6. Allentate la piastra della console, rimuovete il tappo, montate l'interruttore a bilanciere e montate l'interruttore della luce sulla console.

7. Collegate il connettore a 2 pin all'interruttore della luce e fissate la piastra della console con i bulloni rimossi in precedenza.

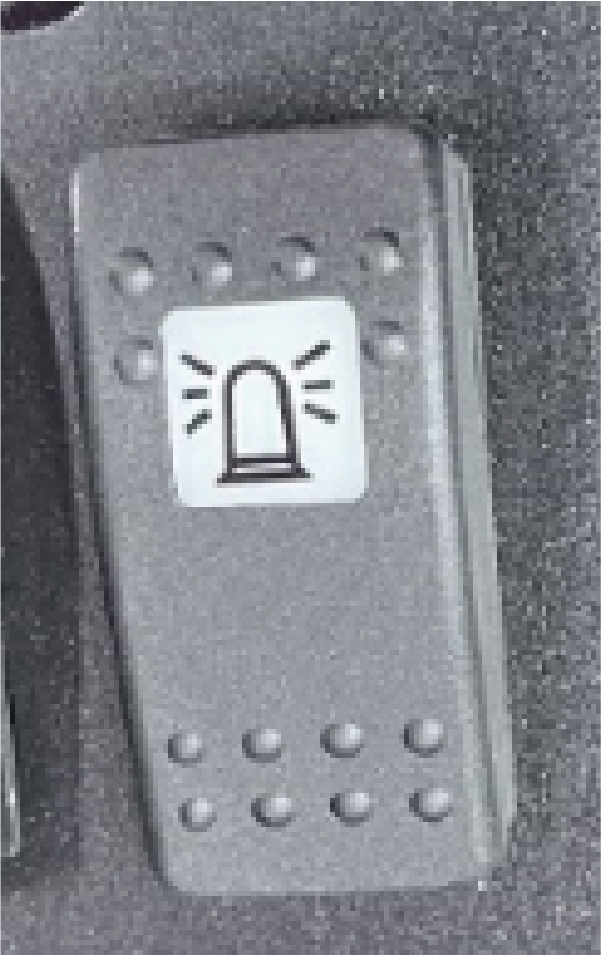

   Figura 6

   1. Interruttore della luce di segnalazione montato sulla piastra della console

8. Collegate la batteria; fate riferimento alla sezione relativa alla manutenzione del sistema elettrico del trattorino nel Manuale dell’operatore.

• Sostituite le parti usurate o danneggiate con pezzi Toro originali.

• Controllate periodicamente che tutte le luci funzionino.

• Verificate che i fari siano regolati correttamente.

• Pulite quotidianamente le luci.

  Important: Non utilizzate prodotti detergenti a base di solventi.

  Schema



  Figura 8
