LED-es forgófénykészlet

Note: Egyéb utasítás hiányában őrizzen meg minden eltávolított alkatrészt a későbbi visszaszereléshez.

1. Álljon a géppel sík felületre, engedje le a munkaeszközt, állítsa le a motort, húzza be a rögzítőféket, és vegye ki a kulcsot.

2. Kösse le a negatív (–) akkumulátorkábelt; lásd a vontatóegység Kezelői kézikönyvében az elektromos rendszer karbantartásával foglalkozó részt.

Ehhez az eljáráshoz szükséges alkatrészek:

1. Szerelje fel a tartókonzolt a bukócső jobb oldalára az U-csavar, a 2 alátét és a 2 anya segítségével.

   Note: A konzol felső felülete legyen kb. 180 mm távolságra a bukócső elejétől.

2. Szerelje fel a tartókonzolt egy csavar, 2 alátét, 2 Belleville-alátét és egy anya segítségével (Ábra 1).

   Note: A tartókonzol legyen az Ábra 1 szerint tájolva.

3. Szerelje össze a forgófény lámpáját az elektromos csatlakozóval, a gumidugóval, a forgófény-rúddal és a hollanderes szerelvénnyel (Ábra 1).

4. Szerelje fel a forgófény-egységet a tartókonzolra a 2 csavarral, a kis lemezzel, a 2 alátéttel és a 2 anyával (Ábra 1).



   Ábra 1

   1. Forgófénylámpa
   2. Elektromos csatlakozó
   3. Gumidugó
   4. Forgófényrúd
   5. Hollanderes szerelvény
   6. Alátét
   7. Csavar
   8. Anya
   9. Alátét
   10. Tartókonzol
   11. Alátét
   12. Belleville-alátét
   13. Tartókonzol
   14. U-csavar
   15. Anya
   16. Csavar
   17. Kicsi lemez

5. Szerelje be a forgófénykapcsolót és a billenőkapcsolót (Ábra 2).



   Ábra 2

   1. Billenőkapcsoló
   2. Forgófénykapcsoló

Ehhez az eljáráshoz szükséges alkatrészek:

1. Fűzze át a vezetékköteget a hollanderes szerelvényen (Ábra 1).

2. Vezesse el a piros és a fekete vezetéket a 2 pólusú tartóhoz, majd rögzítse.

3. Csatlakoztassa 2-tűs csatlakozót az elektromos csatlakozóhoz.

4. Rögzítse a kábelköteget kábelkötegelőkkel a következő helyeken:



   Ábra 3

   1. Rögzítse a kábelköteget a bukócsőhöz
   2. Rögzítse a kábelköteget ide


   Ábra 4

   1. Kábelkötözők

5. Csatlakoztassa a forgófény vezetékkötegének a 2-tűs csatlakozóját a PLH600 gép kábelköteg-csatlakozójához.

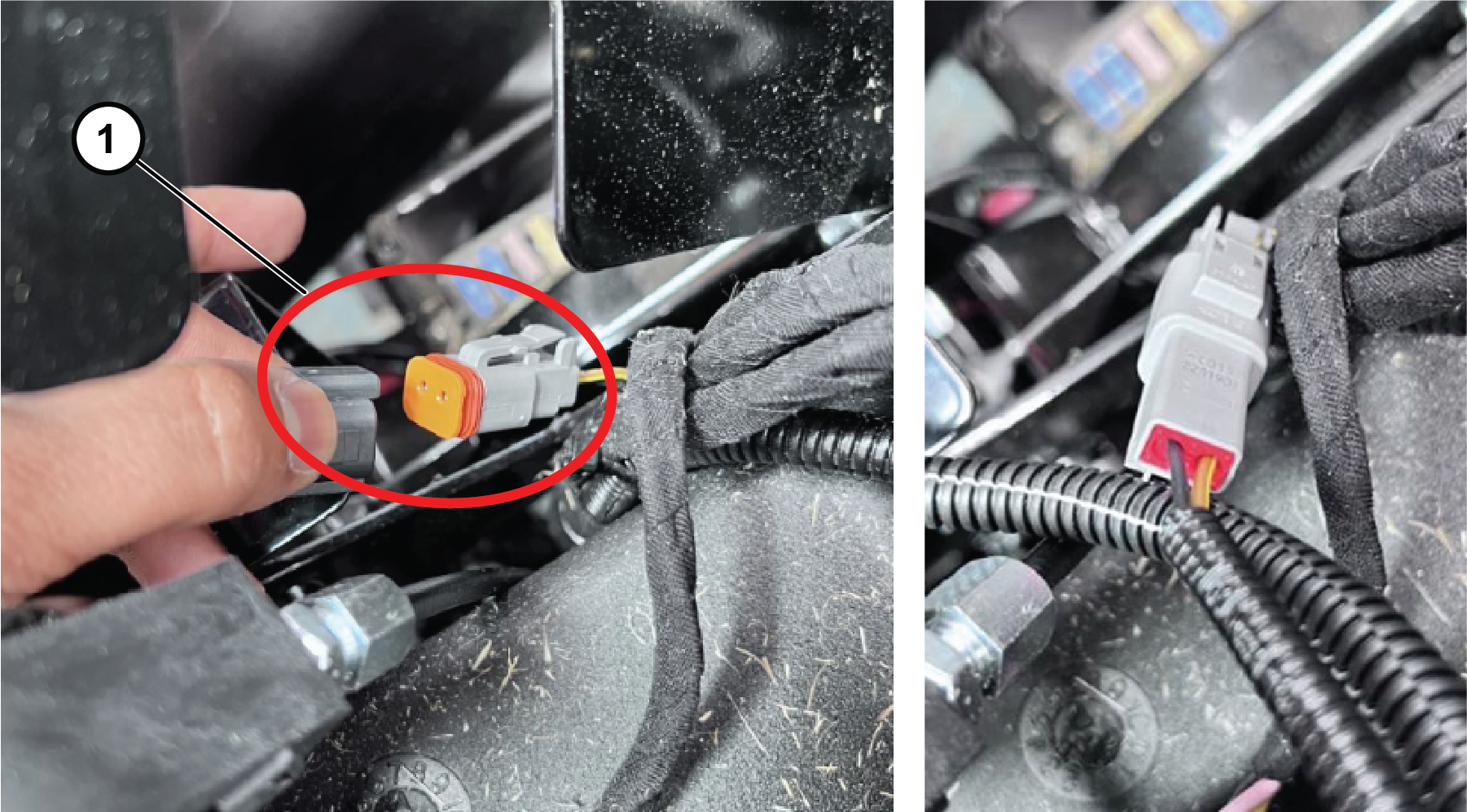

   Ábra 5

   1. 2-tűs csatlakozó

6. Szerelje ki a kezelőkonzol lemezét, távolítsa el a dugót, szerelje fel a billenőkapcsolót, majd szerelje be a világításkapcsolót a konzolba.

7. Csatlakoztassa a 2 tűs csatlakozót a világításkapcsolóhoz, majd rögzítse a kezelőkonzol lemezét a korábban eltávolított csavarokkal.



   Ábra 6

   1. Forgófénykapcsoló beszerelve a kezelőkonzol lemezébe

8. Kösse be az akkumulátort; lásd a Kezelői kézikönyvben a vontatóegység elektromos rendszerének karbantartását taglaló részt.

• Cseréljen ki minden kopott vagy sérült alkatrészt eredeti Toro-alkatrészre.

• Ellenőrizze rendszeresen a világítás minden elemének működését.

• Győződjön meg arról, hogy a fényszórók megfelelően vannak beállítva.

• Tisztítsa le naponta a lámpákat.

  Important: Ne használjon oldószeres tisztítószert.

  Kapcsolási rajz



  Ábra 8
