Kit de baliza intermitente LED

Note: Conserve todas las piezas retiradas para su instalación posterior, a menos que se indique lo contrario.

1. Aparque la máquina en una superficie nivelada, baje el accesorio, apague el motor, accione el freno de estacionamiento y retire la llave.

2. Desconecte el cable negativo (-) de la batería; consulte la sección de mantenimiento del sistema eléctrico en el Manual del operador de la unidad de tracción.

Piezas necesarias en este paso:

1. Instale el soporte en el lado derecho de la barra antivuelco usando el perno en U, 2 arandelas y 2 tuercas.

   Note: La superficie superior del soporte debe estar a unos 180 mm (7-3/32") de la cara delantera de la barra antivuelco.

2. Instale el soporte con un tornillo, 2 arandelas, 2 arandelas Belleville y una tuerca (Figura 1).

   Note: Consulte la orientación de los soportes en la Figura 1.

3. Monte la baliza con el conector eléctrico, el tapón de goma, la varilla de la baliza y el conector de unión (Figura 1).

4. Instale el conjunto de la baliza en el soporte con 2 pernos, la placa pequeña, 2 arandelas y 2 tuercas (Figura 1).

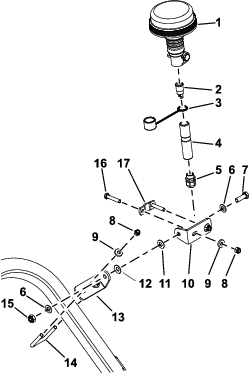

   Figura 1

   1. Luz de la baliza
   2. Conector eléctrico
   3. Tapón de goma
   4. Varilla de la baliza
   5. Conector de unión
   6. Arandela
   7. Perno
   8. Tuerca
   9. Arandela
   10. Soporte
   11. Arandela
   12. Arandela Belleville
   13. Soporte de montaje
   14. Perno en U
   15. Tuerca
   16. Perno
   17. Placa pequeña

5. Instale el interruptor de la baliza y el interruptor basculante (Figura 2).

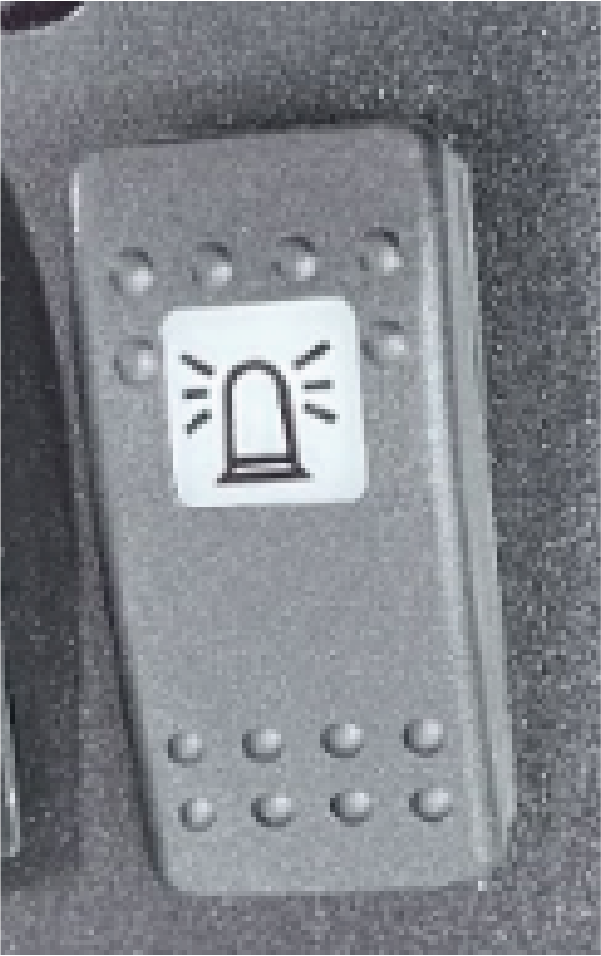

   Figura 2

   1. Interruptor basculante
   2. Interruptor de la baliza

Piezas necesarias en este paso:

1. Enrute el arnés a través del conector de unión (Figura 1).

2. Enrute el cable rojo y negro hasta el conector de 2 pines y fíjelo.

3. Conecte el conector de 2 pines al conector eléctrico.

4. Sujete el arnés de cables con bridas en las posiciones indicadas:

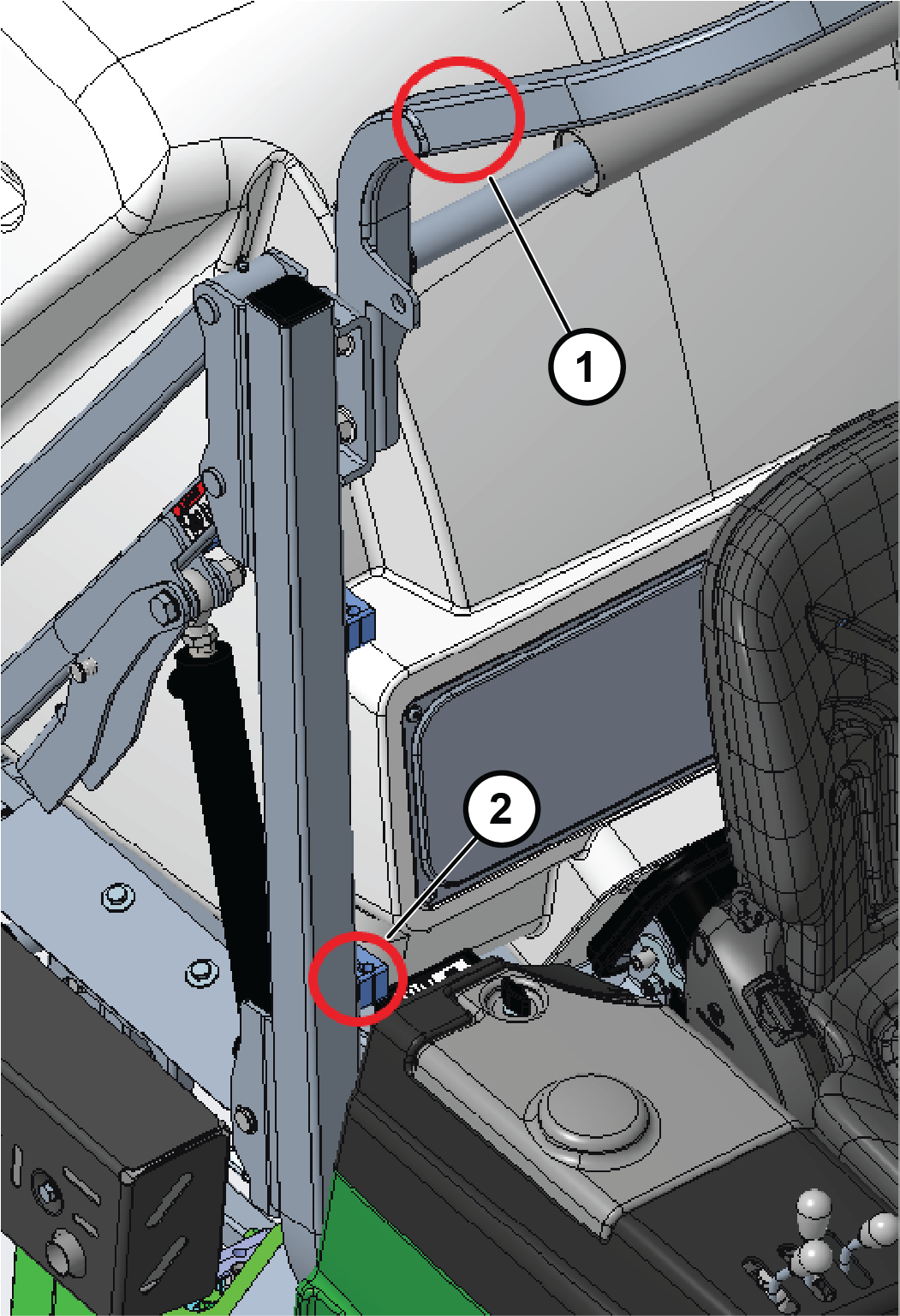

   Figura 3

   1. Sujete el arnés a la barra antivuelco
   2. Sujete el arnés aquí

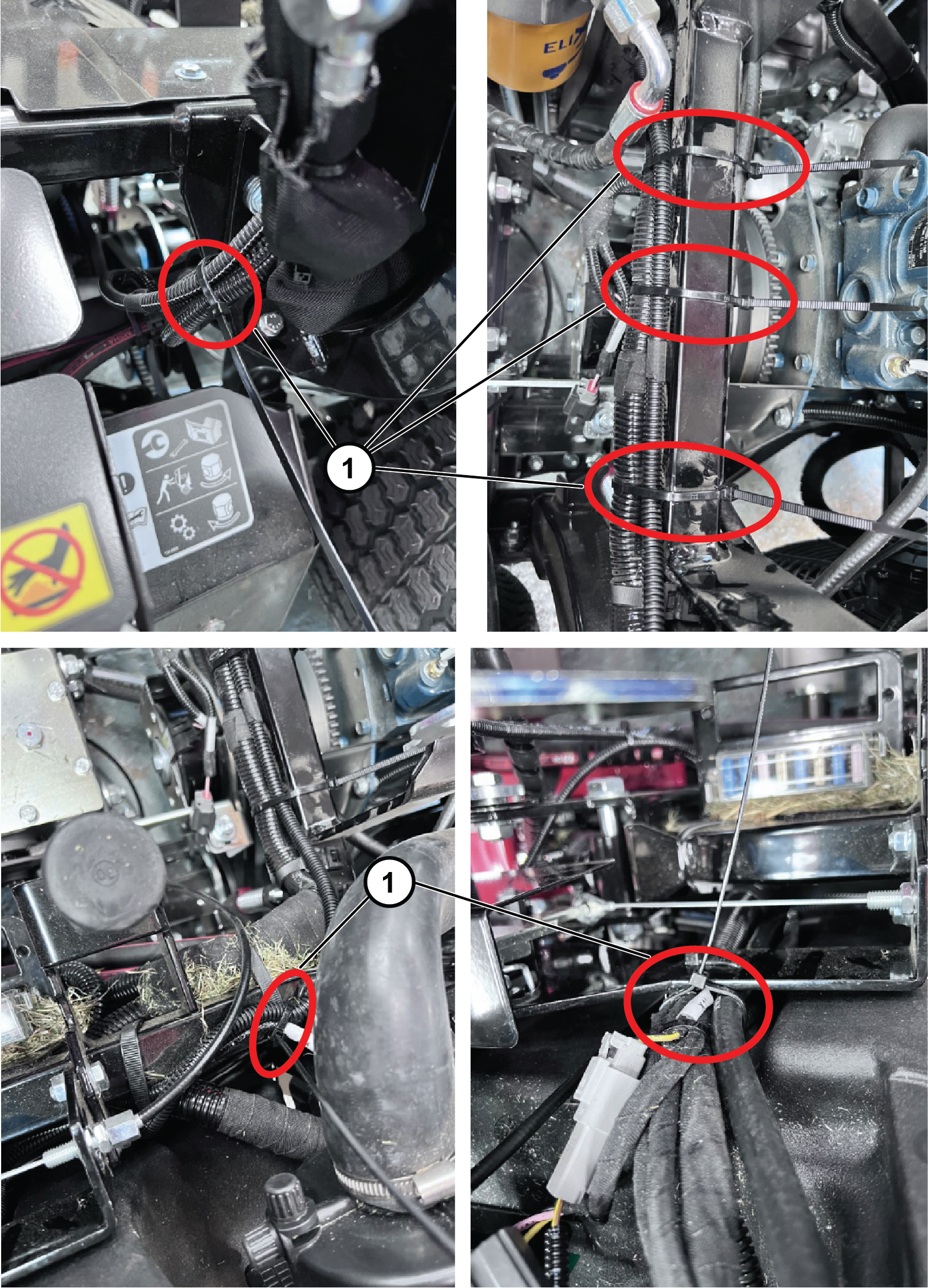

   Figura 4

   1. Bridas

5. Conecte el conector de 2 pines del arnés de cables de la baliza al conector del arnés de cables de la máquina PLH600.

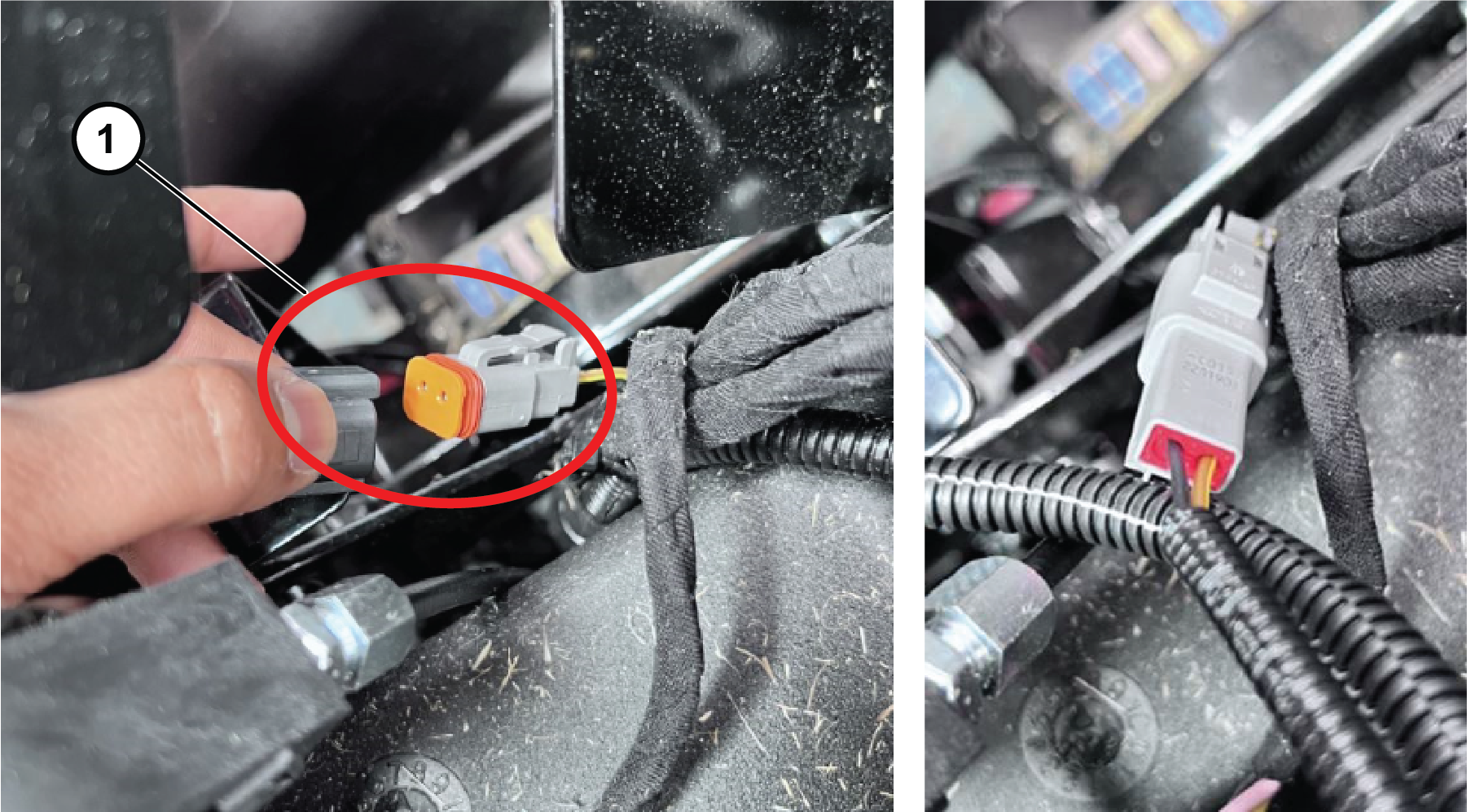

   Figura 5

   1. Conector de 2 pines

6. Afloje la placa de la consola, retire el tapón, instale el interruptor basculante e instale el interruptor de las luces en la consola.

7. Conecte el conector de 2 pines al interruptor de las luces y sujete la placa de la consola con los pernos que se retiraron anteriormente.

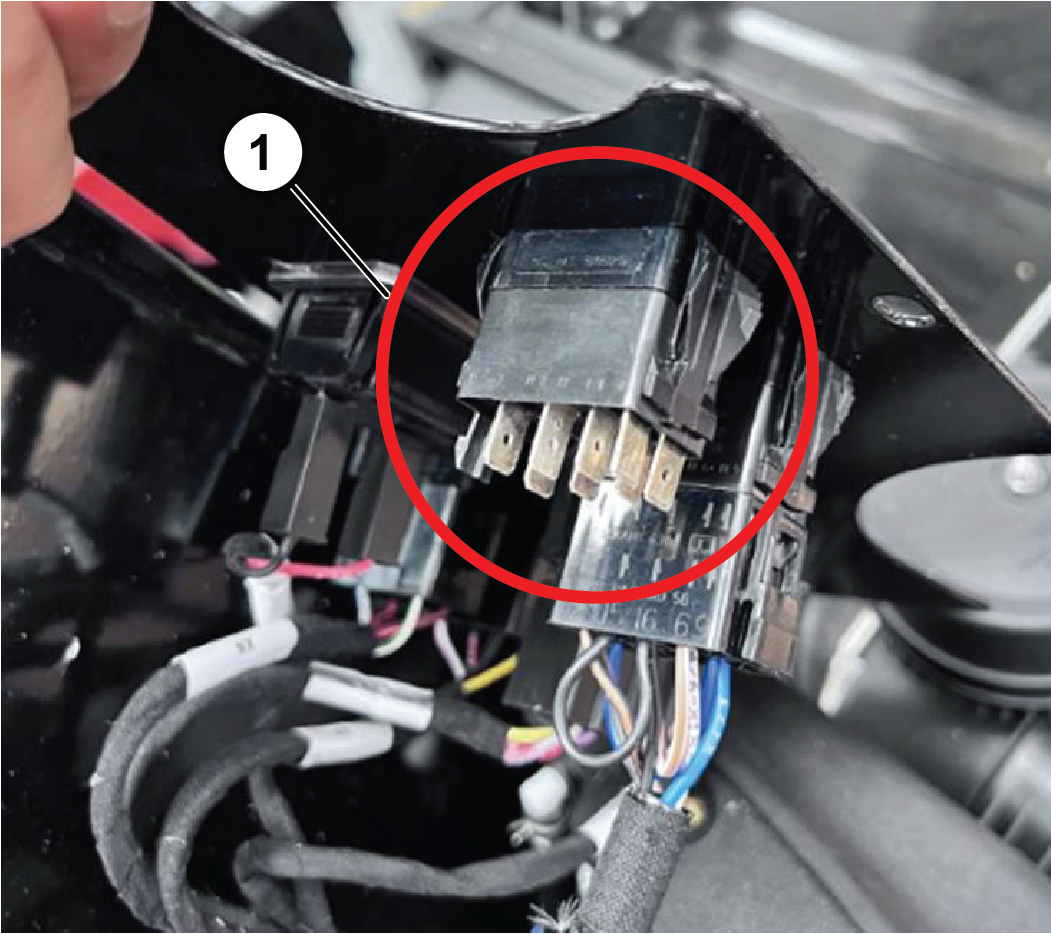

   Figura 6

   1. Interruptor de la baliza instalado en la placa de la consola

8. Conecte la batería; consulte la sección de mantenimiento del sistema eléctrico del Manual del operador de la unidad de tracción.

• Sustituya cualquier pieza desgastada o deteriorada por una pieza genuina Toro.

• Compruebe periódicamente que todas las luces funcionen.

• Asegúrese de que los faros están ajustados correctamente.

• Limpie las luces a diario.

  Important: No utilice productos de limpieza basados en disolventes.

  Esquema



  Figura 8
