Vilkkuva LED-merkkivalosarja

Note: Säilytä kaikki irrotetut osat myöhempää asennusta varten, ellei toisin mainita.

1. Pysäköi kone tasaiselle alustalle, laske lisälaite alas, sammuta moottori, kytke seisontajarru ja irrota virta-avain.

2. Irrota negatiivinen (–) kaapeli akusta. Katso lisätietoja ajoyksikön käyttöoppaan sähköjärjestelmän huoltoa käsittelevästä osasta.

Vaiheeseen tarvittavat osat:

1. Asenna tukikannatin turvakaaren oikealle puolelle käyttämällä U-pulttia, kahta aluslaattaa ja kahta mutteria.

   Note: Kannattimen yläpinnan on oltava noin 180 mm:n päässä turvakaaren etuosasta.

2. Asenna tukikannatin asennustukikannattimeen ruuvilla, kahdella aluslaatalla, kahdella kuperalla jousialuslaatalla ja mutterilla (Kuva 1).

   Note: Katso tukikannattimen oikea suunta kuvasta (Kuva 1).

3. Kiinnitä kattovilkun valo sähköliittimellä, kumitulpalla, kattovilkun tangolla ja jatkoliittimellä (Kuva 1).

4. Asenna kattovilkkukokoonpano tukikannattimeen kahdella pultilla, pienellä levyllä, kahdella aluslaatalla ja kahdella mutterilla (Kuva 1).



   Kuva 1

   1. Kattovilkku
   2. Sähköliitin
   3. Kumitulppa
   4. Kattovilkun tanko
   5. Jatkoliitin
   6. Aluslaatta
   7. Pultti
   8. Mutteri
   9. Aluslaatta
   10. Tukikannatin
   11. Aluslaatta
   12. Kupera jousialuslaatta
   13. Tukikannatin
   14. U-pultti
   15. Mutteri
   16. Pultti
   17. Pieni levy

5. Asenna kattovilkun kytkin ja keinukytkin (Kuva 2).



   Kuva 2

   1. Keinukytkin
   2. Kattovilkun kytkin

Vaiheeseen tarvittavat osat:

1. Vie johdinsarja jatkoliittimen läpi (Kuva 1).

2. Vie punainen ja musta johto 2-nastaiseen pidikkeeseen ja kiinnitä se.

3. Kytke 2-nastainen liitin sähköliittimeen.

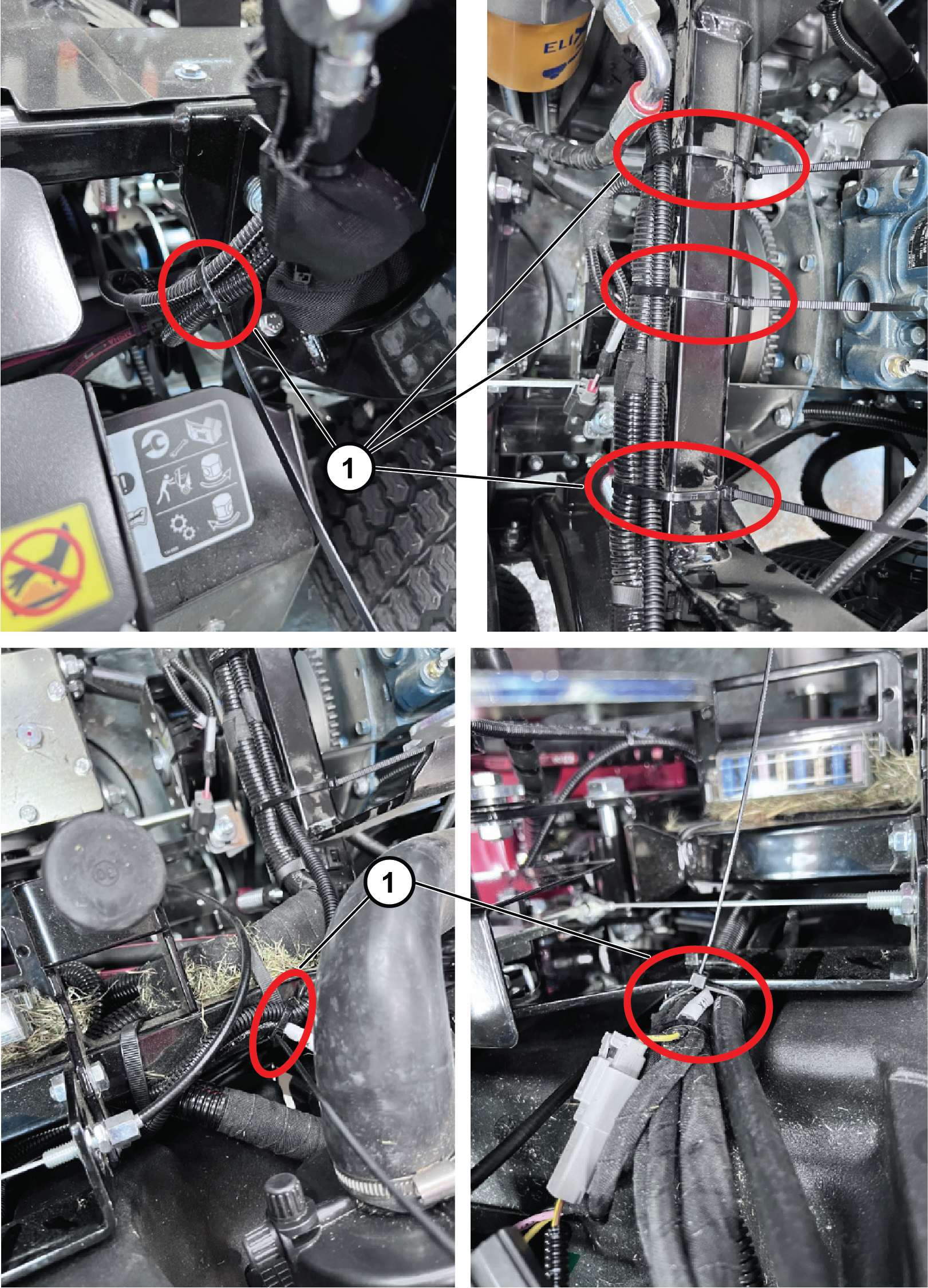

4. Kiinnitä johdinsarja nippusiteillä kuvassa esitettyihin kohtiin.

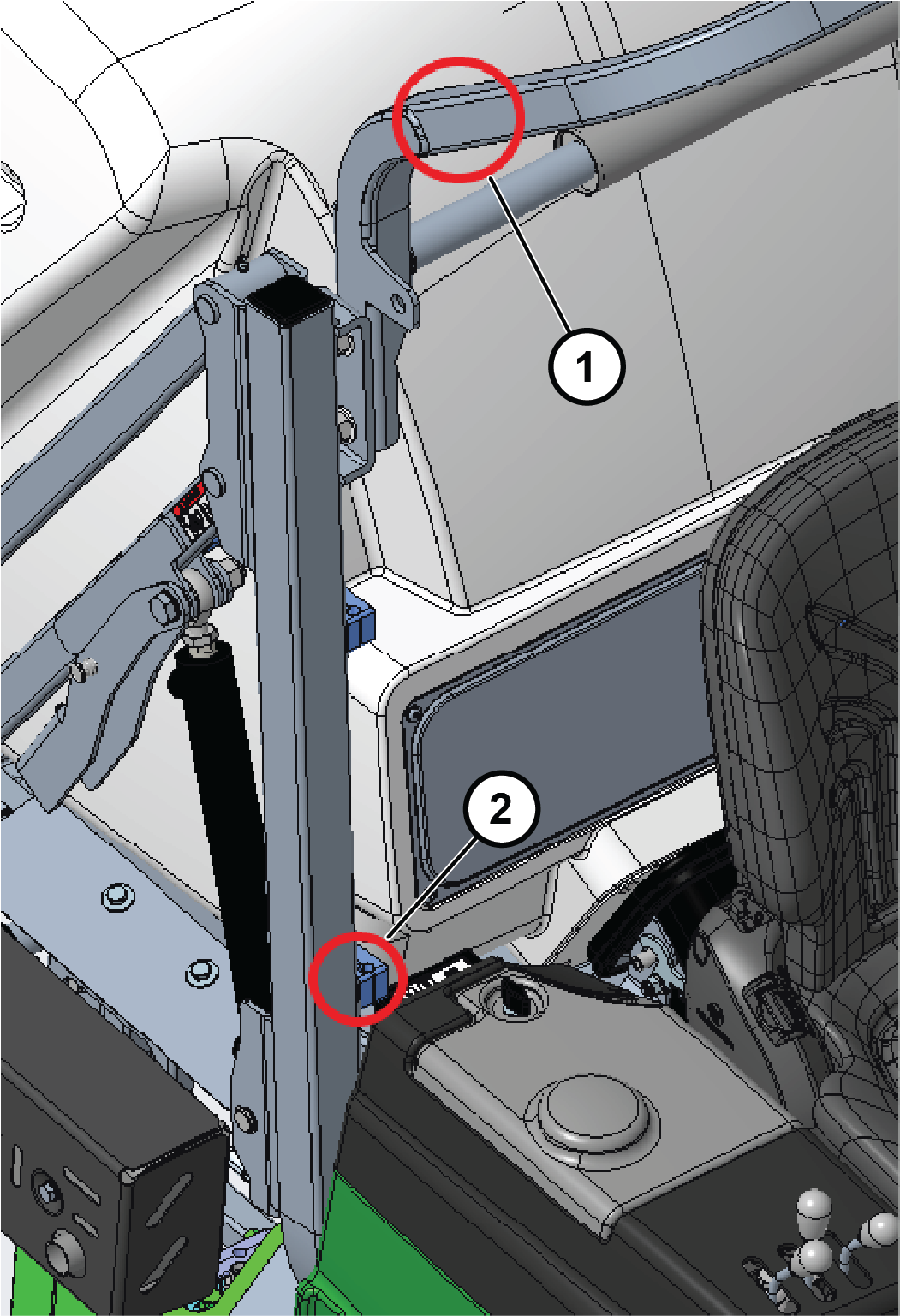

   Kuva 3

   1. Kiinnitä johdinsarja turvakaareen
   2. Kiinnitä johdinsarja tähän


   Kuva 4

   1. Nippusiteet

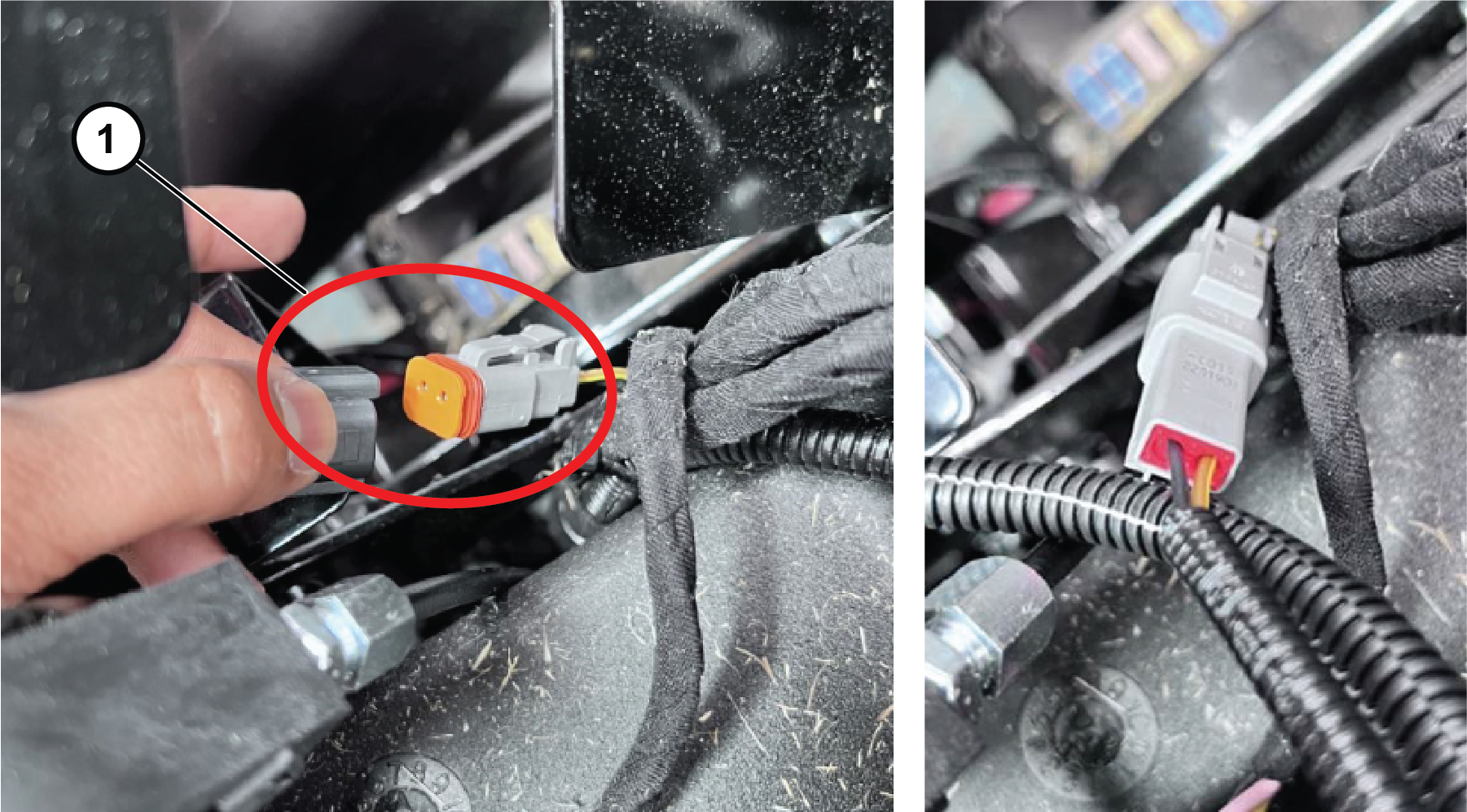

5. Kytke kattovilkun johdinsarjan 2-nastainen liitin PLH600-koneen johdinsarjan liittimeen.



   Kuva 5

   1. 2-nastainen liitin

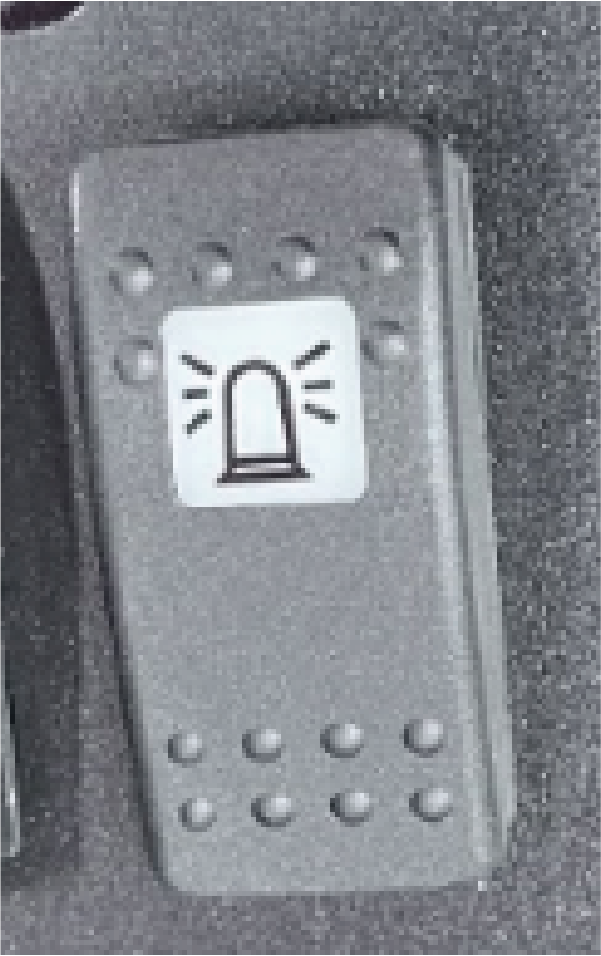

6. Löysää konsolilevyä, irrota tulppa, asenna keinukytkin ja asenna valokytkin konsoliin.

7. Kytke 2-nastainen liitin valokytkimeen ja kiinnitä konsolilevy aiemmin irrotetuilla pulteilla.



   Kuva 6

   1. Kattovilkun kytkin asennettuna konsolilevyyn

8. Kytke akku. Katso lisätietoja ajoyksikön käyttöoppaan sähköjärjestelmän huoltoa käsittelevästä osasta.

• Vaihda kuluneet tai vaurioituneet osat aitoihin Toro-osiin.

• Tarkista säännöllisesti, että kaikki valot toimivat.

• Varmista, että ajovalot on säädetty oikein.

• Puhdista valot päivittäin.

  Important: Älä käytä liuotepohjaisia puhdistusaineita.

  Kaavio



  Kuva 8
