Komplet LED rotacionog svetla

Note: Sačuvajte sve uklonjene delove za buduću montažu, osim ako nije drugačije napomenuto.

1. Parkirajte mašinu na ravnoj površini, spustite priključak, isključite motor, aktivirajte parkirnu kočnicu i uklonite ključ.

2. Odvojite negativni kabl akumulatora (-) sa akumulatora; pogledajte odeljak za održavanje električnog sistema u Priručniku za operatera vučne jedinice.

Делови потребни за овај поступак:

1. Montirajte potporni nosač sa desne strane zaštitnog rama pomoću dva U-zavrtnja, 2 podloške i 2 navrtke.

   Note: Gornja površina nosača treba da bude približno 180 mm od prednje strane zaštitnog rama.

2. Montirajte potporni nosač pomoću zavrtnja, 2 podloške, 2 Belleville podloške i navrtke (Слика 1).

   Note: Pogledajte Слика 1 za orijentaciju potpornog nosača.

3. Sklopite rotaciono svetlo sa električnim konektorom, gumenim čepom, šipkom rotacionog svetla i Union uloškom (Слика 1).

4. Montirajte sklop rotacionog svetla na potporni nosač pomoću 2 zavrtnja, male ploče, 2 podloške i 2 navrtke (Слика 1).



   Слика 1

   1. Rotaciono svetlo
   2. Elektrokonektor
   3. Gumeni čep
   4. Šipka rotacionog svetla
   5. Union uložak
   6. Podloška
   7. Zavrtanj
   8. Navrtka
   9. Podloška
   10. Potporni nosač
   11. Podloška
   12. Belleville podloška
   13. Potporni nosač
   14. U-zavrtanj
   15. Navrtka
   16. Zavrtanj
   17. Mala ploča

5. Montirajte prekidač za rotaciono svetlo i prekidač (Слика 2).



   Слика 2

   1. Prekidač
   2. Prekidač za rotaciono svetlo

Делови потребни за овај поступак:

1. Provucite snop kroz Union uložak (Слика 1).

2. Sprovedite crvenu i crnu žicu na 2-pinski držač i fiksirajte.

3. Povežite 2-pinski konektor na električni konektor.

4. Fiksirajte snop kablova vezicama prikazanim na sledećim lokacijama:

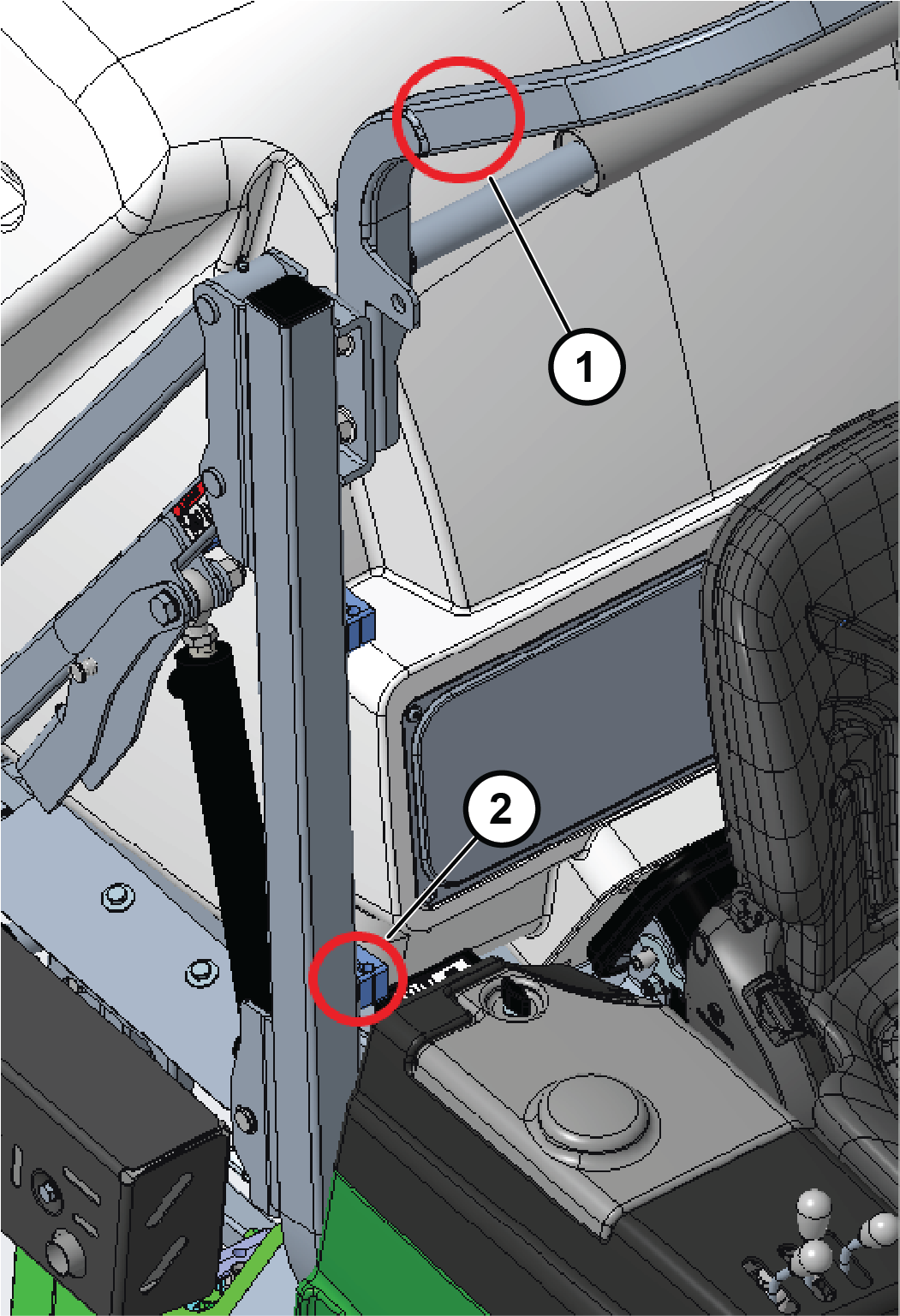

   Слика 3

   1. Fiksirajte snop na zaštitni ram
   2. Ovde fiksirajte snop

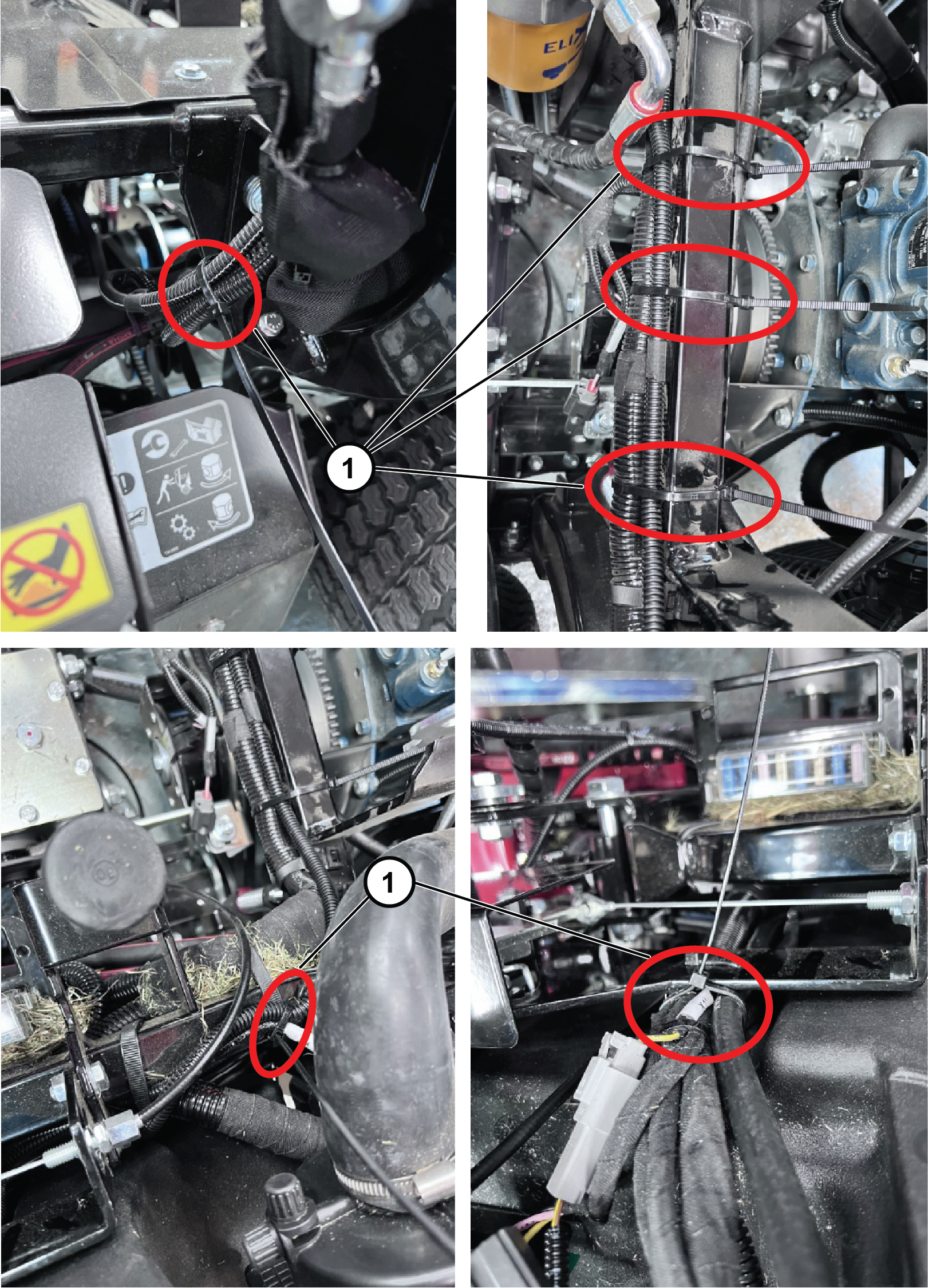

   Слика 4

   1. Vezice

5. Povežite 2-pinski konektor sa snopa kablova rotacionog svetla na konektor na snopu kablova mašine PLH600.

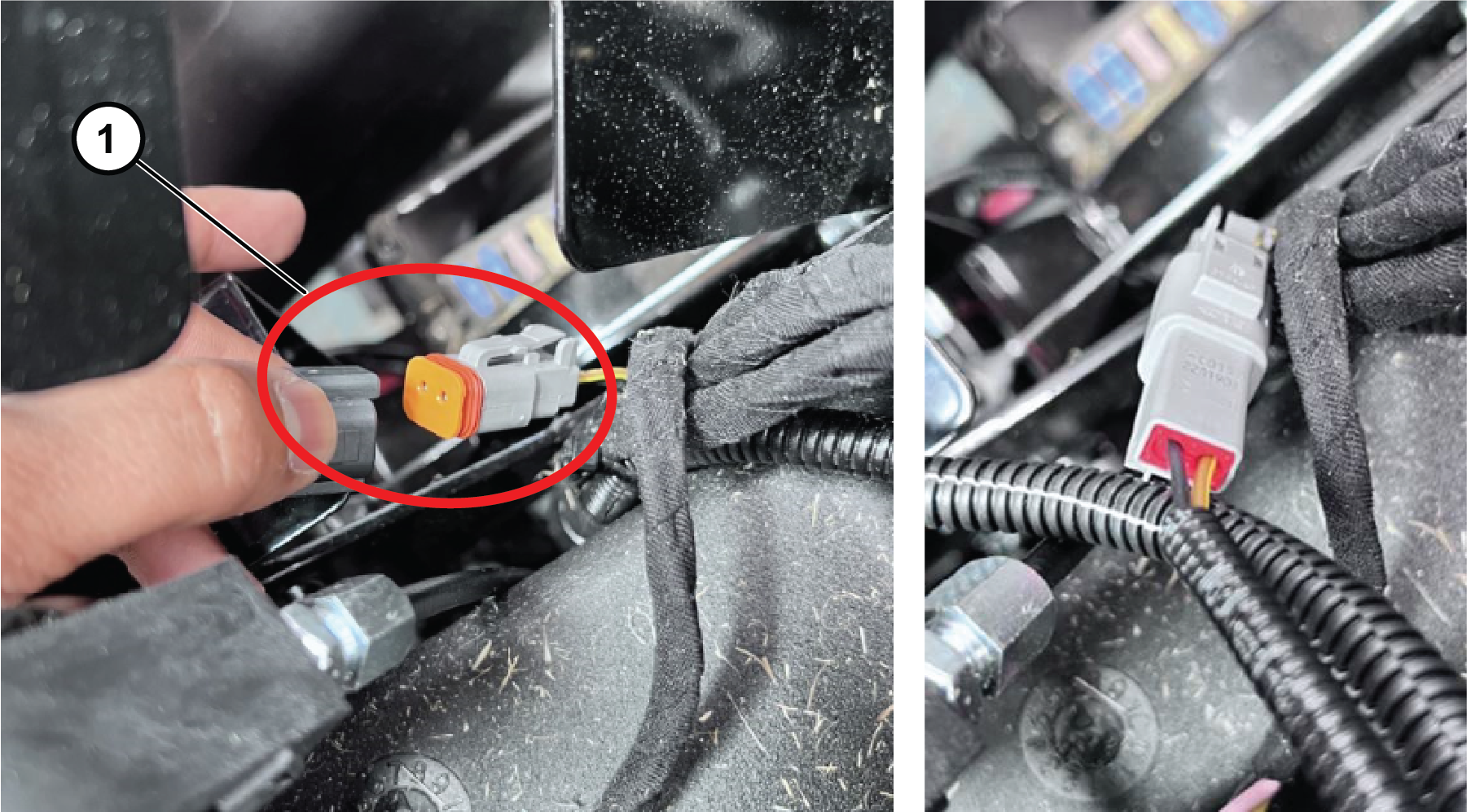

   Слика 5

   1. 2-pinski konektor

6. Olabavite ploču konzole, uklonite utikač, montirajte prekidač, pa montirajte prekidač za svetlo u konzolu.

7. Povežite 2-pinski konektor na prekidač za svetlo i fiksirajte ploču konzole pomoću prethodno uklonjenih zavrtanja.

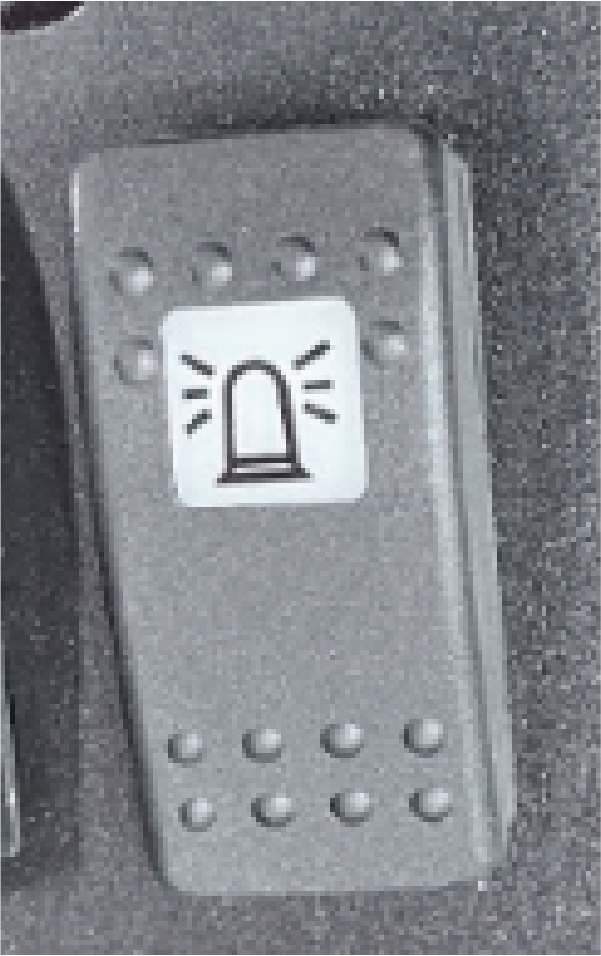

   Слика 6

   1. Prekidač za rotaciono svetlo montiran u ploči konzole

8. Povežite akumulator; pogledajte podeljak za održavanje električnog sistema u Priručniku za operatera vučne jedinice.

• Zamenite sve pohabane ili oštećene delove originalnim Toro delovima.

• Periodično proveravajte da li sva svetla rade.

• Pobrinite se da prednja svetla budu pravilno podešena.

• Čistite svetla svakodnevno.

  Important: Nemojte da koristite sredstva za čišćenje na bazi rastvarača.

  Shema



  Слика 8
