Комплект светодиодни (LED) мигащи сигнални лампи

Note: Запазете всички демонтирани части за последващ монтаж, освен ако не е отбелязано нещо друго.

1. Паркирайте машината на хоризонтално място, спуснете приставката, изгасете двигателя, задействайте ръчната спирачка и извадете ключа.

2. Разкачете отрицателния кабел (-) от акумулатора; вижте раздела за техническо обслужване на електрическата система Ръководството за оператора на самоходната машина.

Части, необходими за тази процедура:

1. Монтирайте скобата на опората от дясната страна на укрепващата рамка с помощта на U-образния болт, 2 шайби и 2 гайки.

   Note: Горната повърхност на скобата трябва да е на приблизително 180 мм от предната част на укрепващата рамка.

2. Монтирайте скобата на опората с винт, 2 шайби, 2 шайби Belleville и гайка (Фигура 1).

   Note: Вижте Фигура 1 за ориентацията на скобата на опората.

3. Сглобете сигналната лампа с ел. конектора, гумената пробка, пръта на сигналната лампа и съединителния фитинг (Фигура 1).

4. Монтирайте комплекта сигнални лампи към скобата на опората с 2 болта, малката планка, 2 шайби и 2 гайки (Фигура 1).



   Фигура 1

   1. Сигнална лампа
   2. Ел. конектор
   3. Гумена пробка
   4. Прът на сигналната лампа
   5. Съединителен фитинг
   6. Шайба
   7. Болт
   8. Гайка
   9. Шайба
   10. Скоба на опора
   11. Шайба
   12. Шайба Belleville
   13. Скоба на опора
   14. U-образен болт
   15. Гайка
   16. Болт
   17. Малка планка

5. Монтирайте превключвателя на сигналните лампи и двупозиционния превключвател (Фигура 2).



   Фигура 2

   1. Двупозиционен превключвател
   2. Превключвател за сигналните лампи

Части, необходими за тази процедура:

1. Прокарайте снопа през съединителния фитинг (Фигура 1).

2. Прокарайте червения и черния проводник към 2-пиновия държач и ги закрепете.

3. Свържете 2-пиновия конектор към електрическия конектор.

4. Закрепете кабелния сноп с кабелни връзки на следните места:



   Фигура 3

   1. Закрепете снопа към укрепващата рамка
   2. Прикрепете снопа тук

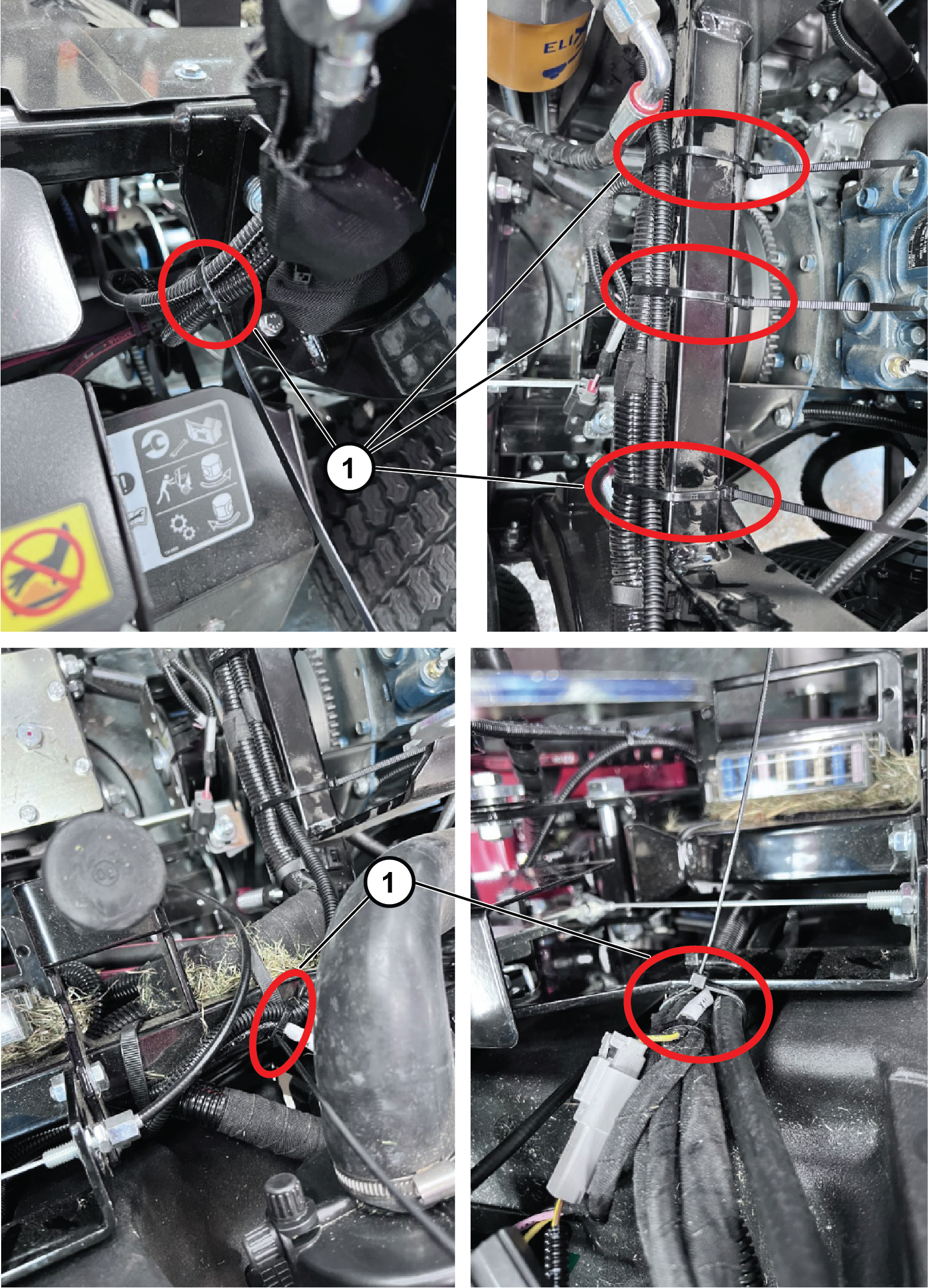

   Фигура 4

   1. Кабелни връзки

5. Свържете 2-пиновия конектор от кабелния сноп на сигналните лампи към конектора на кабелния сноп на машината PLH600.



   Фигура 5

   1. 2-пинов конектор

6. Разхлабете конзолната планка, извадете щепсела, монтирайте двупозиционния превключвател и монтирайте превключвателя за лампите в конзолата.

7. Свържете 2-пиновия конектор към превключвателя за лампите и закрепете конзолната планка с предварително отстранените болтове.

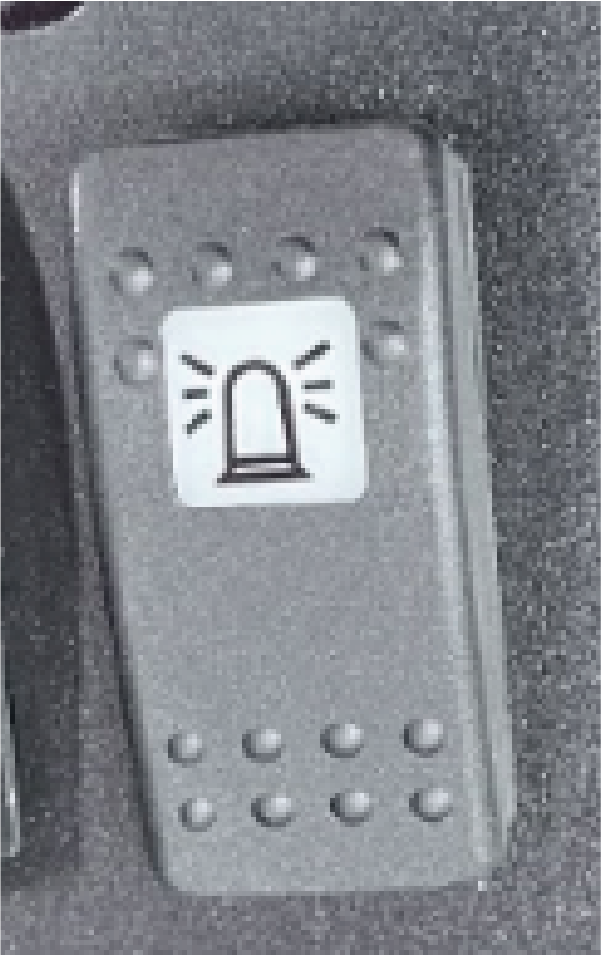

   Фигура 6

   1. Превключвател за сигналните лампи, монтиран в конзолната планка

8. Свържете акумулатора; вижте раздела за техническо обслужване на електрическата система Ръководството за оператора на самоходната машина.

• Подменяйте всички износени или повредени части с оригинални части на Toro.

• Периодично проверявайте дали всички лампи работят.

• Уверете се, че фаровете са правилно регулирани.

• Ежедневно почиствайте лампите.

  Important: Не използвайте почистващи продукти на базата на разтворители.

  Схема



  Фигура 8
