Sæt med LED-rotorblink

Note: Gem alle afmonterede dele til senere montering, medmindre andet er anført.

1. Parker maskinen på en plan flade, sænk redskabet, sluk motoren, aktiver parkeringsbremsen, og tag nøglen ud.

2. Frakobl batteriets minuskabel fra batteriet. Se afsnittet om vedligeholdelse af det elektriske system i betjeningsvejledningen til traktionsenheden.

Dele, der skal bruges til dette trin:

1. Monter støttebeslaget på højre side af styrtbøjlen ved hjælp af bøjleskruen, 2 spændeskiver og 2 møtrikker.

   Note: Beslagets øverste overflade skal være ca. 180 mm fra forsiden af styrtbøjlen.

2. Monter støttebeslaget på installationsstøttebeslaget med en skrue, 2 spændeskiver, 2 Belleville-spændeskiver og en møtrik (Figur 1).

   Note: Se retningen for støttebeslaget i Figur 1.

3. Monter rotorblinklygten med det elektriske stik, gummiproppen, rotorblinkstangen og rørforskruningen (Figur 1).

4. Monter rotorblinkenheden på støttebeslaget med 2 bolte, den lille plade, 2 spændeskiver og 2 møtrikker (Figur 1).



   Figur 1

   1. Rotorblink
   2. Elektrisk stik
   3. Gummiprop
   4. Rotorblinkstang
   5. Rørforskruning
   6. Spændeskive
   7. Bolt
   8. Møtrik
   9. Spændeskive
   10. Støttebeslag
   11. Spændeskive
   12. Belleville-spændeskive
   13. Støttebeslag
   14. Bøjleskrue
   15. Møtrik
   16. Bolt
   17. Lille plade

5. Monter rotorblinkkontakten og vippekontakten (Figur 2).



   Figur 2

   1. Vippekontakt
   2. Rotorblinkkontakt

Dele, der skal bruges til dette trin:

1. Før nettet gennem rørforskruningen (Figur 1).

2. Før den røde og sorte ledning til holderen med 2 ben, og fastgør den.

3. Slut stikket med 2 ben til det elektriske stik.

4. Fastgør ledningsnettet med kabelbånd som vist på følgende steder:

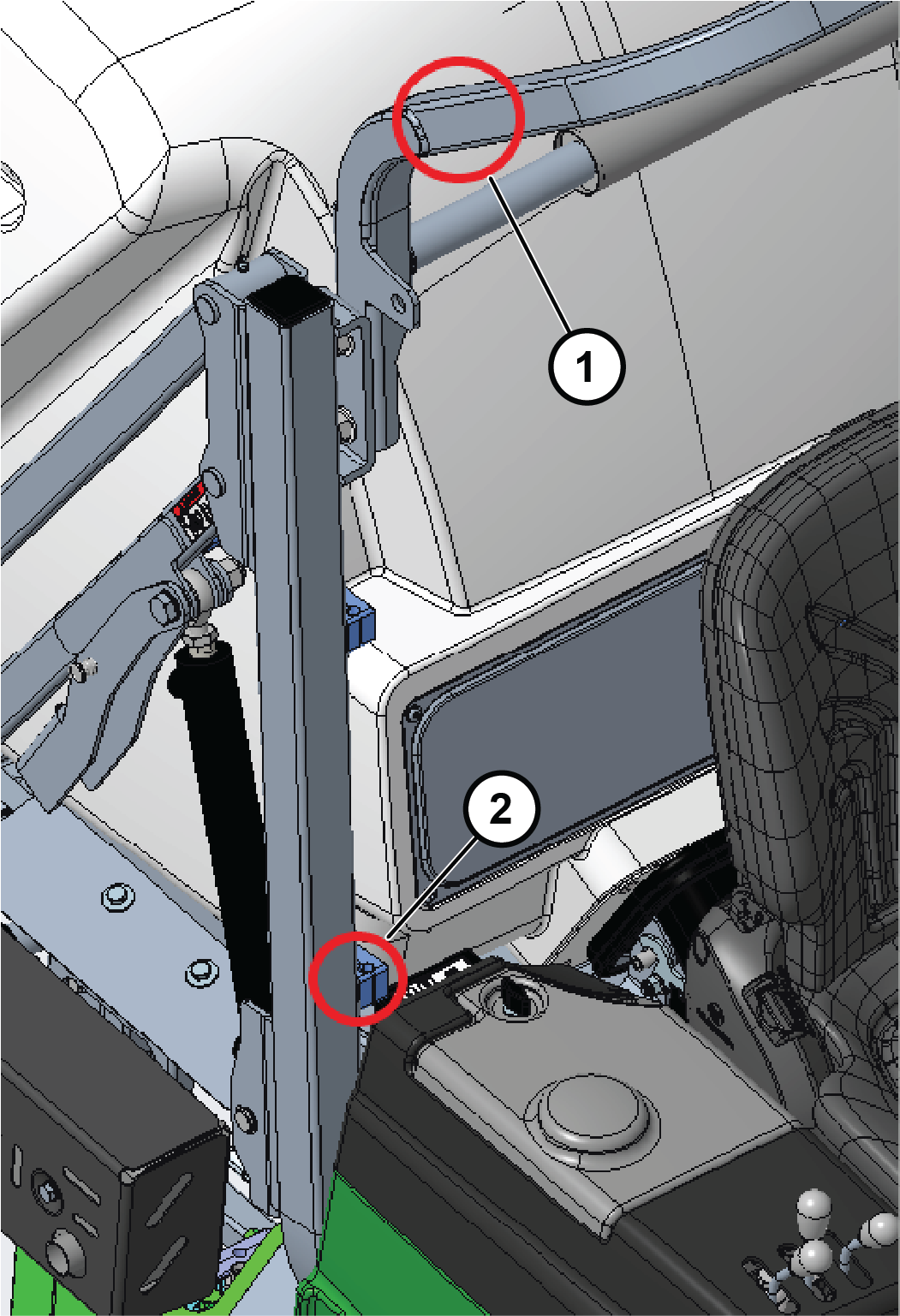

   Figur 3

   1. Fastgør nettet til styrtbøjlen
   2. Fastgør nettet her

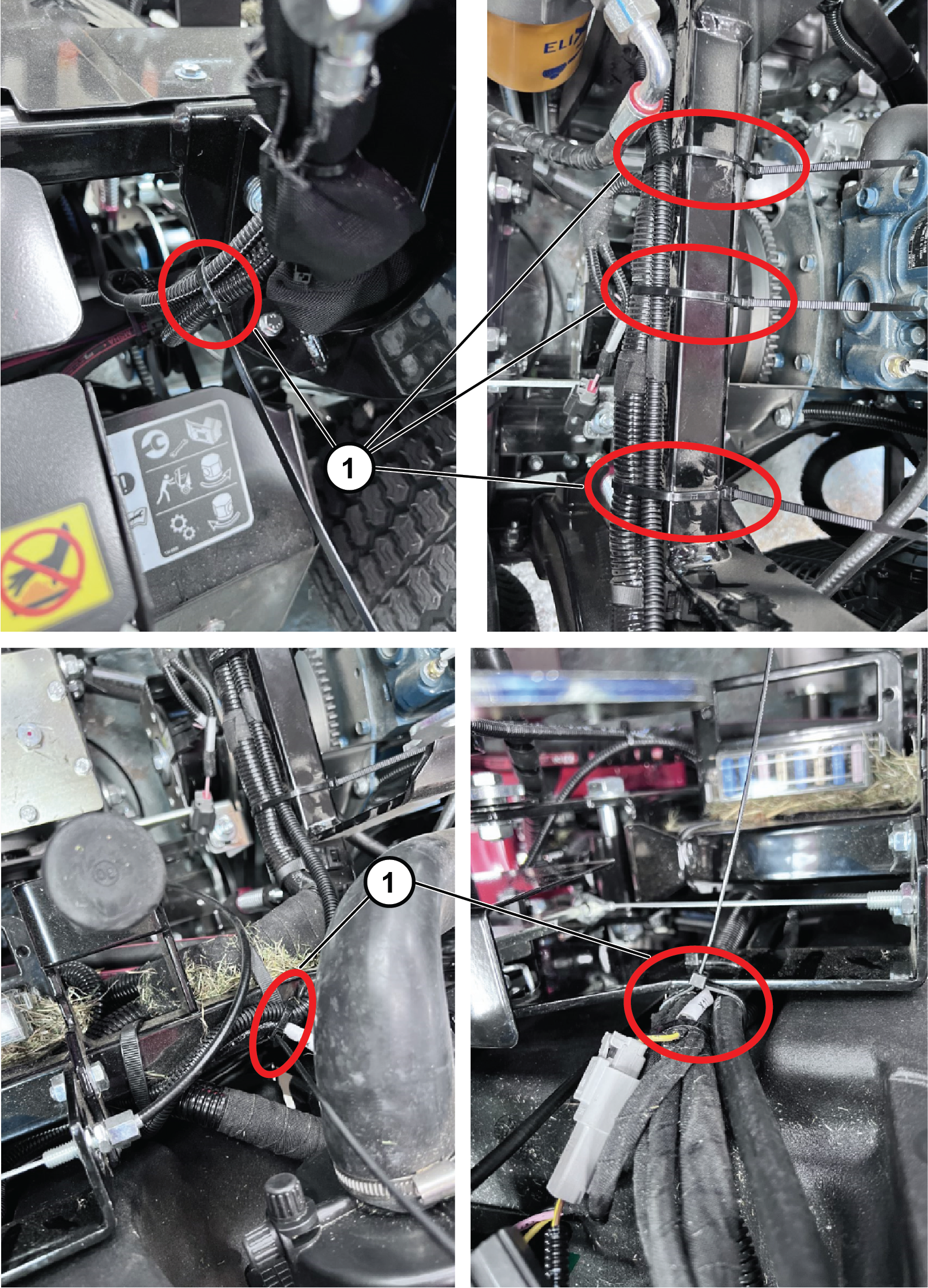

   Figur 4

   1. Kabelbånd

5. Tilslut stikket med 2 ben fra rotorblinkets ledningsnet til stikket på PLH600-maskinens ledningsnet.

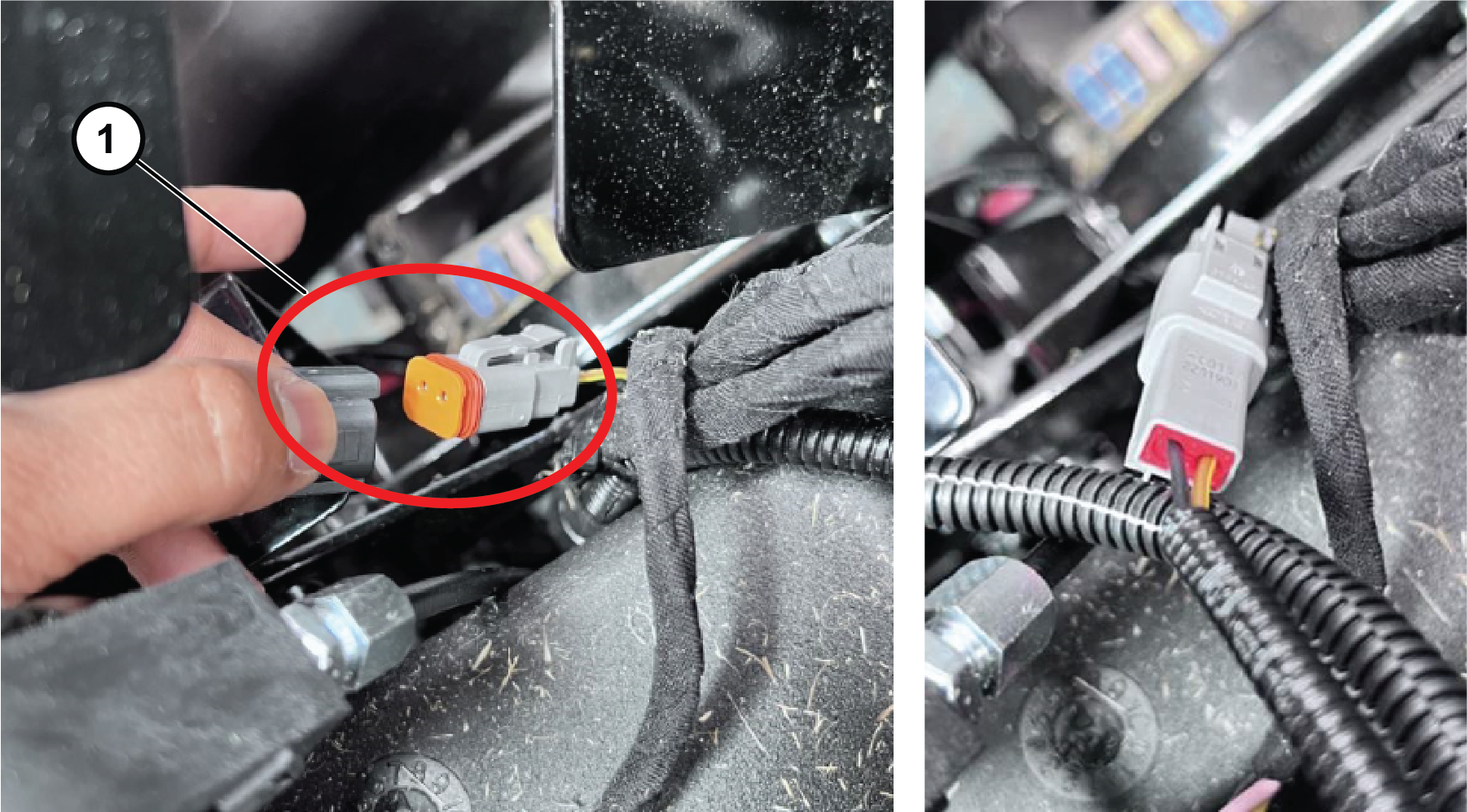

   Figur 5

   1. Stik med 2 ben

6. Løsn konsolpladen, tag stikket ud, monter vippekontakten, og monter lyskontakten i konsollen.

7. Slut stikket med 2 ben til lygtekontakten, og fastgør konsolpladen med de bolte, du fjernede tidligere.



   Figur 6

   1. Rotorblinkkontakt monteret i konsolpladen

8. Tilkobl batteriet. Se afsnittet om vedligeholdelse af det elektriske system i traktionsenhedens betjeningsvejledning.

• Udskift alle slidte eller beskadigede dele med originale Toro-dele.

• Kontrollér regelmæssigt, at alle lygter virker.

• Sørg for, at forlygterne er justeret korrekt.

• Rengør lygterne dagligt.

  Important: Anvend ikke opløsningsmiddelbaserede rengøringsprodukter.

  Diagram



  Figur 8
