Komplet bljeskajućeg signalnog LED svjetla

Note: Sve uklonjene dijelove sačuvajte za kasnije postavljanje, osim ako je naznačeno drukčije.

1. Parkirajte uređaj na ravnoj površini, spustite priključak, ugasite motor, aktivirajte parkirnu kočnicu i izvadite ključ.

2. Odspojite negativni (–) kabel akumulatora; pogledajte odjeljak Održavanje električnog sustava u Uputama za upotrebu glavnog uređaja.

Dijelovi potrebni za ovaj postupak:

1. Postavite potporni nosač na desnu stranu zaštitnog luka s pomoću U-vijka, 2 podloške i 2 matice.

   Note: Gornja površina nosača trebala bi biti otprilike 180 mm od prednje strane zaštitnog luka.

2. Pričvrstite potporni nosač s pomoću vijka, 2 podloške, 2 konusne podloške i matice (Slika 1).

   Note: Pogledajte Slika 1 za orijentaciju potpornog nosača.

3. Sastavite signalno svjetlo, električni priključak, gumeni čep, šipku signalnog svjetla i cijevni spoj (Slika 1).

4. Postavite sklop signalnog svjetla na potporni nosač s pomoću 2 matična vijka, male pločice, 2 podloške i 2 matice (Slika 1).



   Slika 1

   1. Signalno svjetlo
   2. Električni priključak
   3. Gumeni čep
   4. Šipka signalnog svjetla
   5. Cijevni spoj
   6. Podloška
   7. Matični vijak
   8. Matica
   9. Podloška
   10. Potporni nosač
   11. Podloška
   12. Konusna podloška
   13. Potporni nosač
   14. U-vijak
   15. Matica
   16. Matični vijak
   17. Mala pločica

5. Postavite prekidač signalnog svjetla i preklopni prekidač (Slika 2).



   Slika 2

   1. Preklopni prekidač
   2. Prekidač signalnog svjetla

Dijelovi potrebni za ovaj postupak:

1. Kabelski svežanj provucite kroz cijevni spoj (Slika 1).

2. Umetnite crvenu i crnu žicu u 2-pinski držač i pričvrstite ga.

3. Spojite 2-pinski konektor na električni priključak.

4. Pričvrstite kabelski svežanj s pomoću vezica za kabel na sljedećim mjestima:

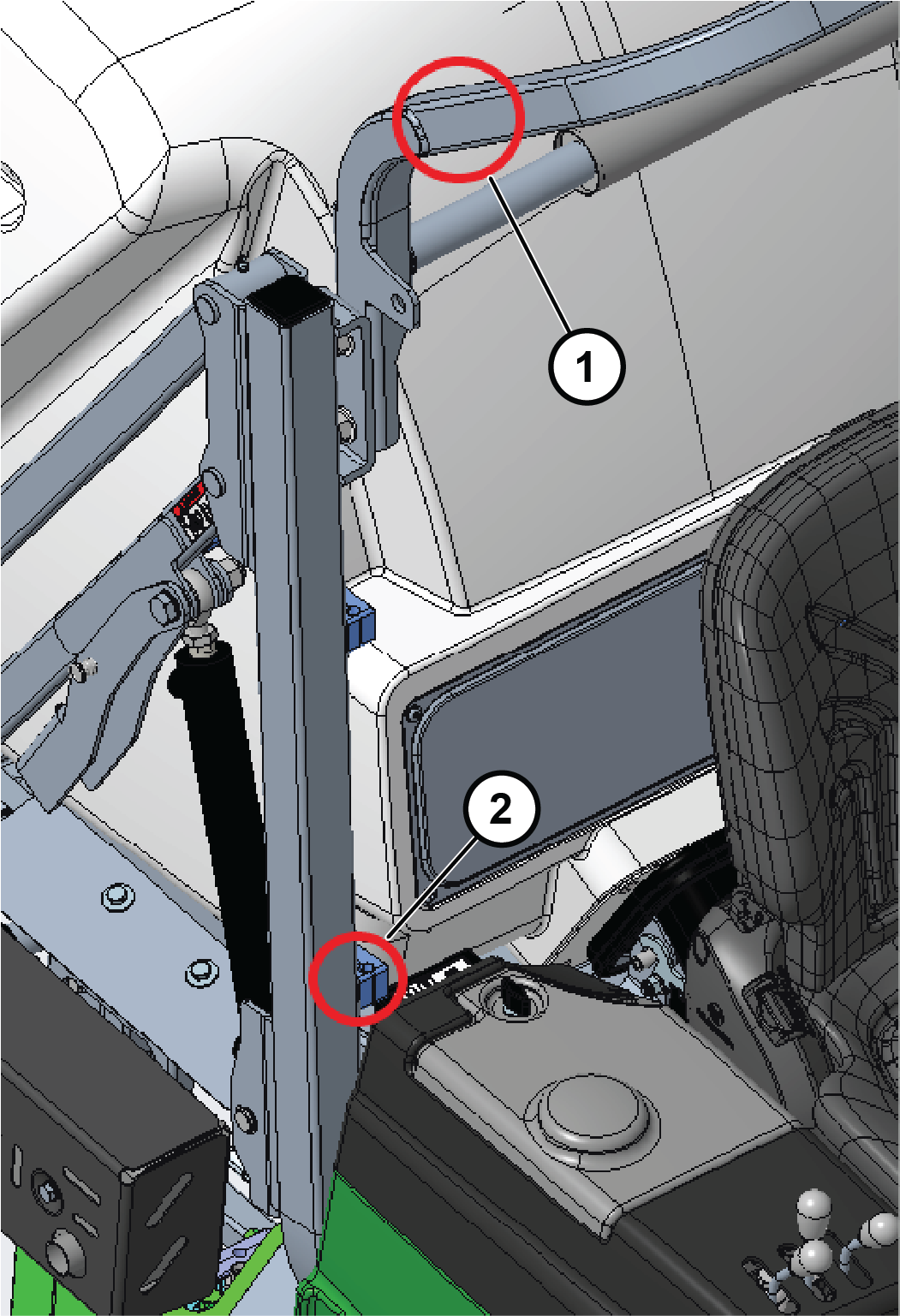

   Slika 3

   1. Pričvrstite svežanj za zaštitni luk
   2. Ovdje pričvrstite svežanj

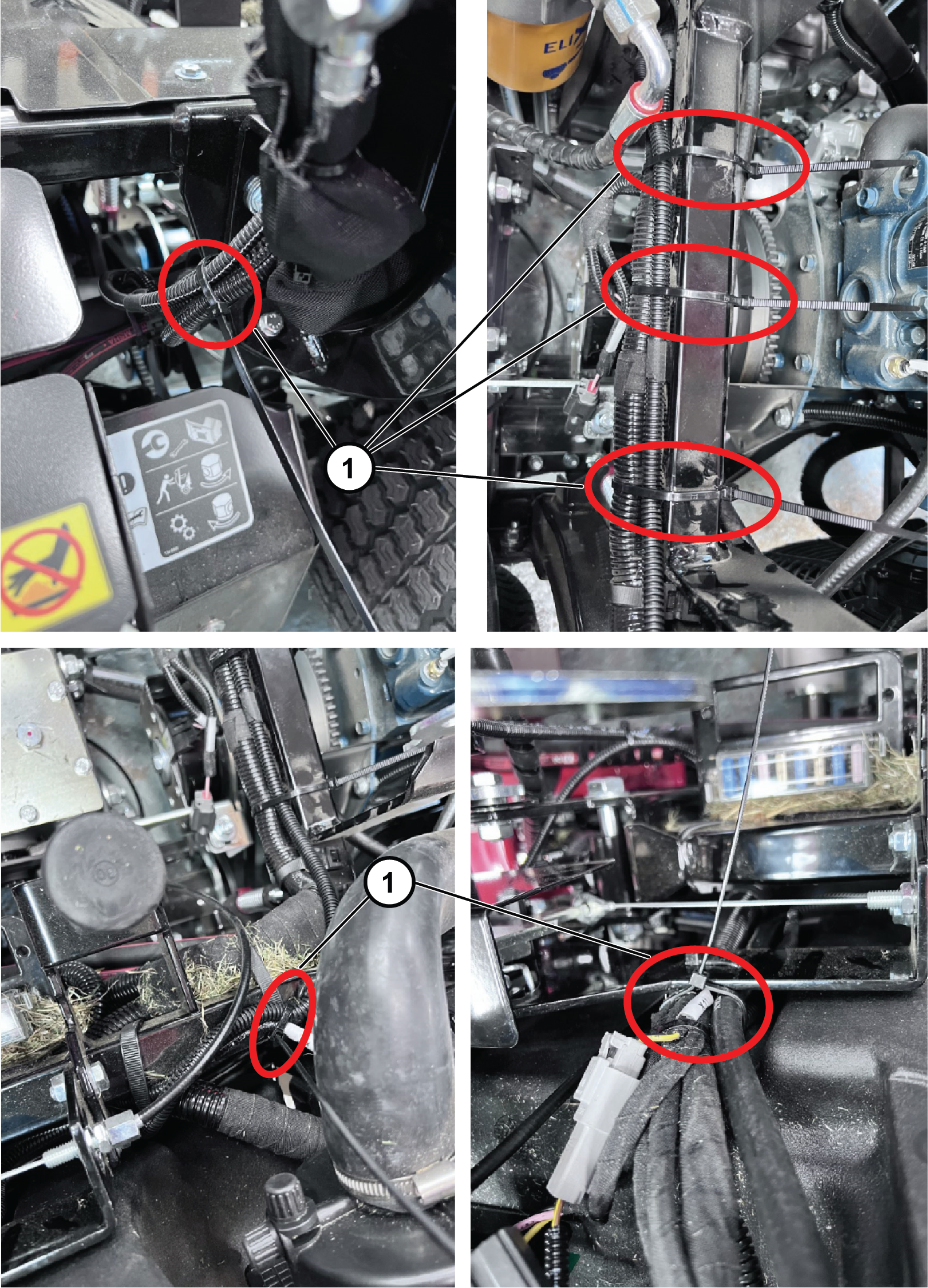

   Slika 4

   1. Vezice za kabel

5. Spojite 2-pinski konektor iz kabelskog svežnja signalnog svjetla na konektor kabelskog svežnja uređaja PLH600.

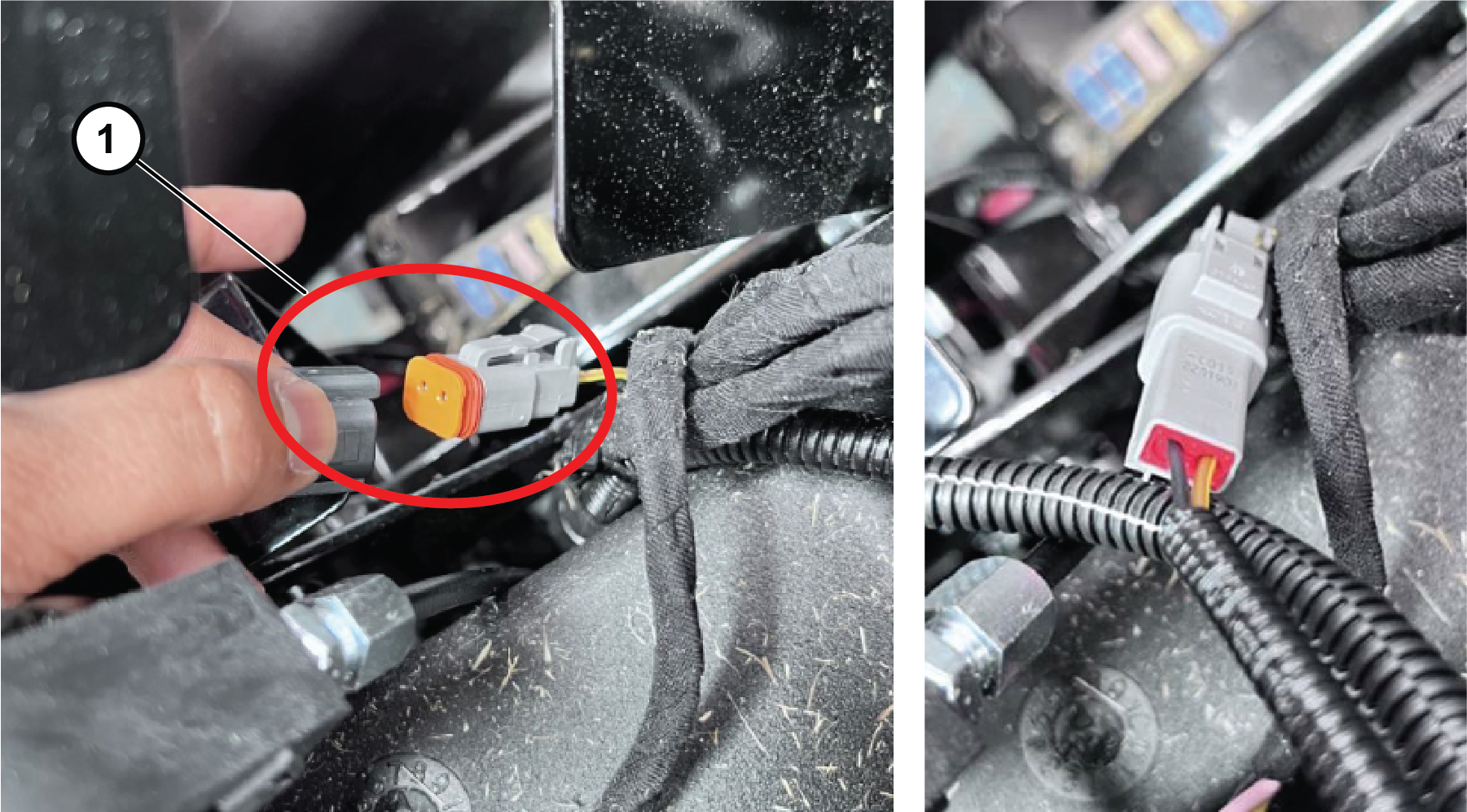

   Slika 5

   1. 2-pinski konektor

6. Otpustite konzolnu ploču, uklonite priključak, postavite preklopni prekidač, a zatim postavite prekidač za svjetlo u konzolu.

7. Spojite 2-pinski konektor na prekidač za svjetlo i učvrstite konzolnu ploču s pomoću vijaka koje ste prethodno uklonili.

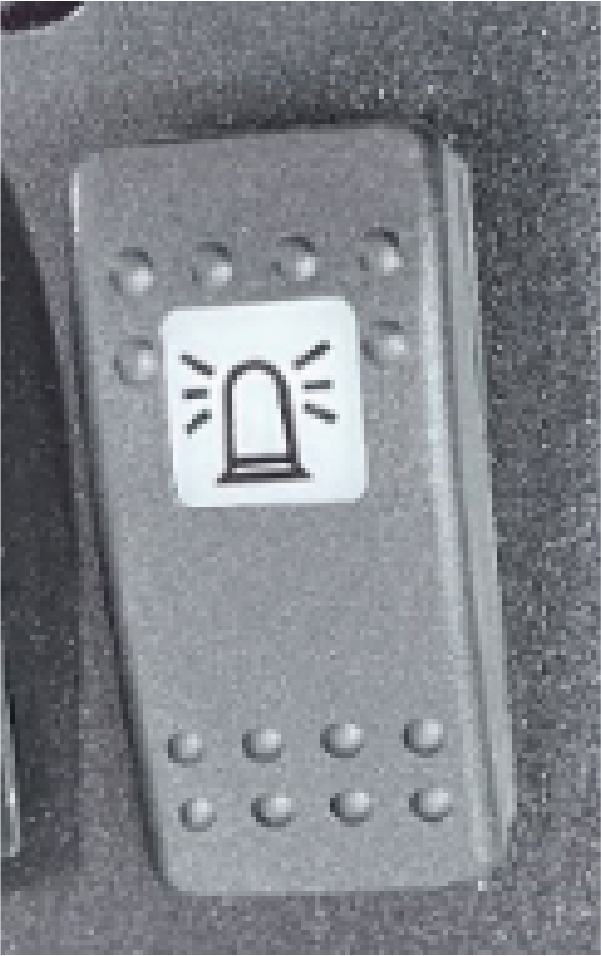

   Slika 6

   1. Prekidač signalnog svjetla postavljen u konzolnu ploču

8. Spojite akumulator; pogledajte odjeljak Održavanje električnog sustava u Uputama za upotrebu glavnog uređaja.

• Zamijenite sve istrošene ili oštećene dijelove originalnim dijelovima proizvođača Toro.

• Redovito provjeravajte rade li sva svjetla.

• Provjerite jesu li prednja svjetla ispravno podešena.

• Svakodnevno čistite svjetla.

  Important: Nemojte upotrebljavati proizvode za čišćenje na bazi otapala.

  Shema



  Slika 8
