Sada majáku LED

Note: Všechny demontované součásti si uschovejte pro pozdější montáž, pokud není uvedeno jinak.

1. Zaparkujte stroj na rovném povrchu, spusťte příslušenství dolů, vypněte motor, zatáhněte parkovací brzdu a vyjměte klíč.

2. Záporný (–) kabel akumulátoru odpojte od akumulátoru (nahlédněte do části věnované údržbě elektrické soustavy hnací jednotky v provozní příručce).

Díly potřebné k provedení tohoto kroku:

1. Pomocí šroubu U, 2 podložek a 2 matic namontujte nosnou konzolu na pravou stranu ochranného oblouku.

   Note: Horní povrch konzoly by se měl nacházet ve vzdálenosti přibližně 180 mm od přední části ochranného oblouku.

2. Pomocí šroubu, 2 podložek, 2 kuželových pružných podložek a matice namontujte nosnou konzolu (Obrázek 1).

   Note: Orientace nosné konzoly je znázorněna na Obrázek 1.

3. Ke světlu majáku namontujte elektrický konektor, pryžovou zátku, tyč majáku a tvarovku (Obrázek 1).

4. Pomocí 2 šroubů, destičky, 2 podložek a 2 matic namontujte sestavu majáku na nosnou konzolu (Obrázek 1).



   Obrázek 1

   1. Maják
   2. Elektrický konektor
   3. Pryžová zátka
   4. Tyč majáku
   5. Tvarovka
   6. Podložka
   7. Šroub
   8. Matice
   9. Podložka
   10. Nosná konzola
   11. Podložka
   12. Kuželová pružná podložka
   13. Nosná konzola
   14. Šroub U
   15. Matice
   16. Šroub
   17. Destička

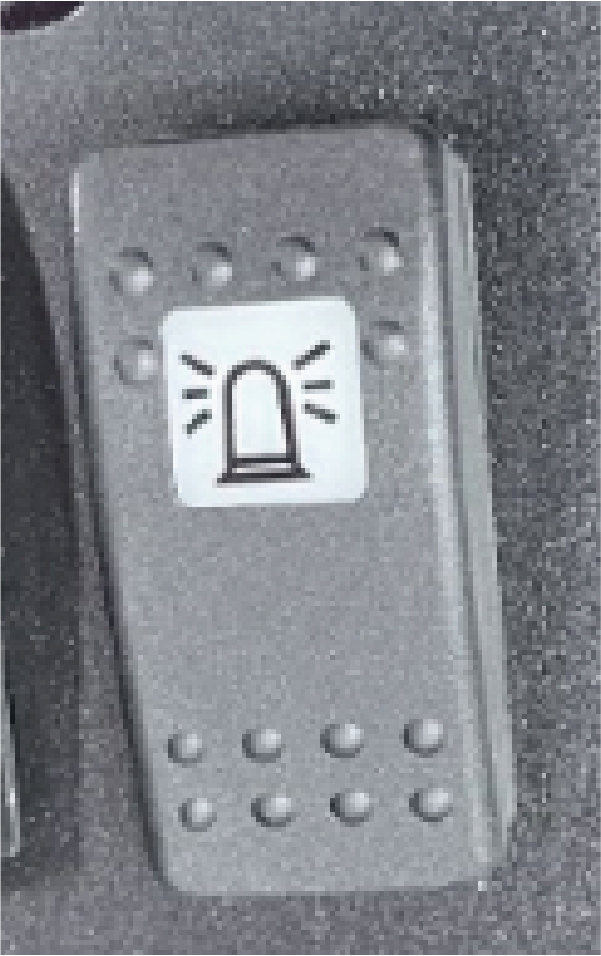

5. Namontujte spínač majáku a kolébkový spínač (Obrázek 2).



   Obrázek 2

   1. Kolébkový spínač
   2. Spínač majáku

Díly potřebné k provedení tohoto kroku:

1. Kabelový svazek naveďte skrz tvarovku (Obrázek 1).

2. Červený a černý vodič naveďte k 2kolíkovému držáku a zajistěte je.

3. Připojte 2kolíkový konektor k elektrickému konektoru.

4. Kabelový svazek zajistěte stahovacími pásky v následujících místech:

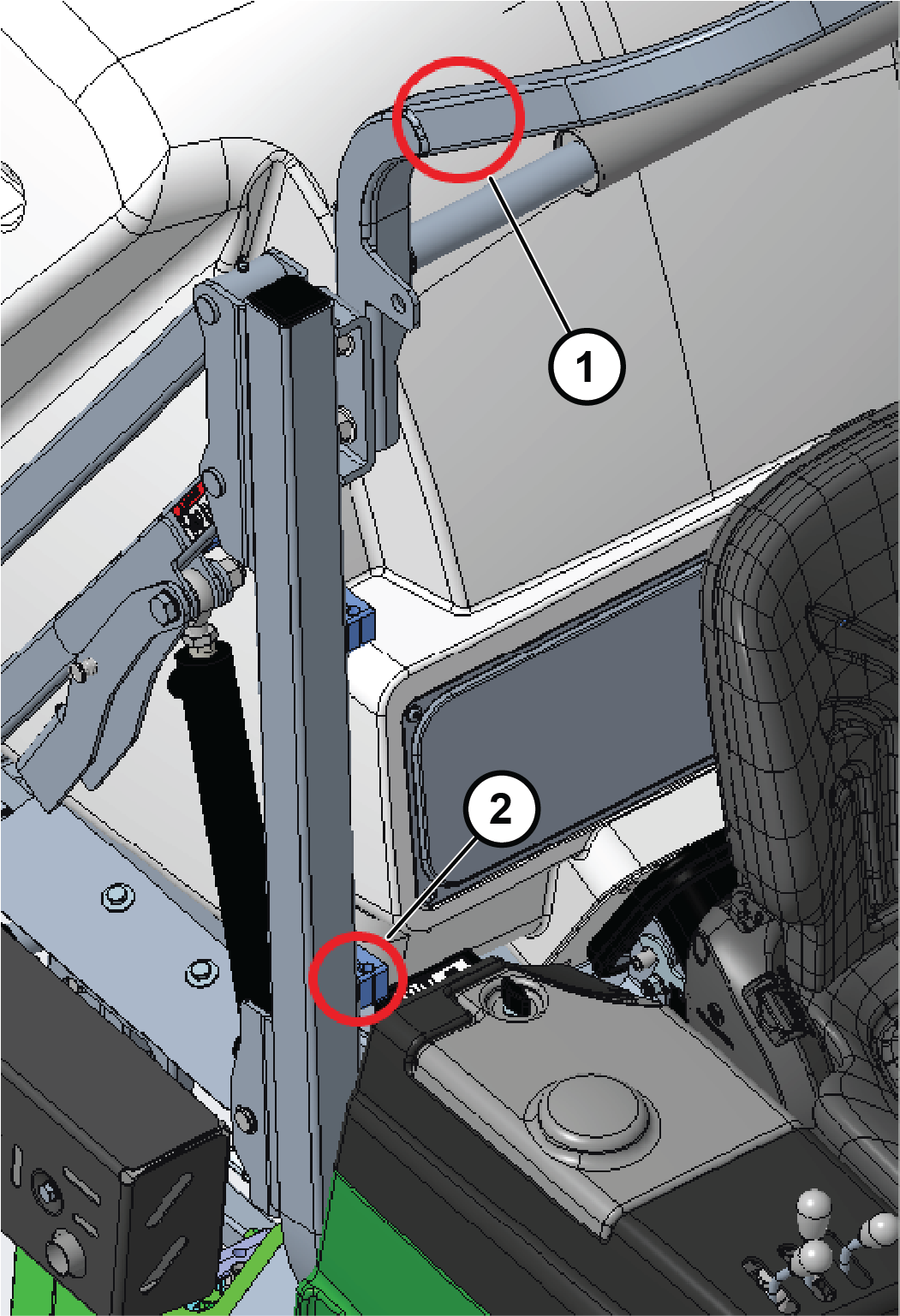

   Obrázek 3

   1. Kabelový svazek zajistěte k ochrannému oblouku
   2. Kabelový svazek zajistěte zde


   Obrázek 4

   1. Stahovací pásky

5. Připojte 2kolíkový konektor z kabelového svazku majáku ke konektoru na kabelovém svazku stroje PLH600.

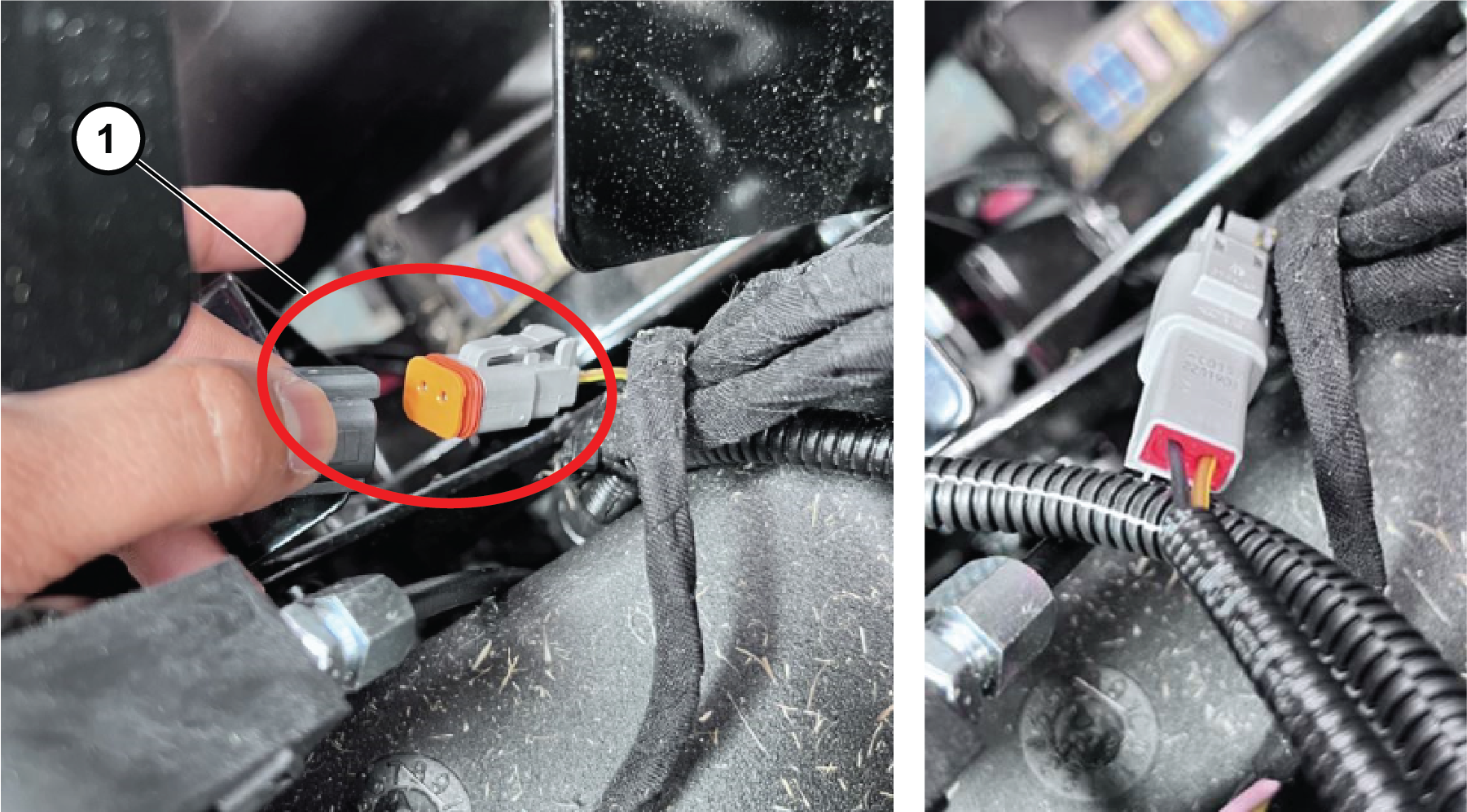

   Obrázek 5

   1. 2kolíkový konektor

6. Uvolněte desku konzoly, sejměte zátku, namontujte kolébkový spínač a namontujte spínač světla na konzolu.

7. Připojte 2kolíkový konektor ke spínači světla a zajistěte desku konzoly dříve demontovanými šrouby.



   Obrázek 6

   1. Spínač majáku namontovaný na desce konzoly

8. Připojte akumulátor (nahlédněte do části věnované údržbě elektrické soustavy hnací jednotky v provozní příručce).

• Všechny opotřebené nebo poškozené součásti vyměňte za originální díly Toro.

• Funkčnost všech světel pravidelně kontrolujte.

• Přesvědčte se, zda jsou přední světla správně seřízena.

• Světla čistěte každý den.

  Important: Nepoužívejte čisticí prostředky na bázi rozpouštědel.

  Schéma



  Obrázek 8
