Reelmaster® 7000-D 4輪駆動トラクションユニット

• このマニュアルや関連する機器のマニュアルをよくお読みください。各部の操作方法や本機の正しい使用方法に十分慣れておきましょう。

• 子供や正しい運転知識のない方には機械を操作させないでください。地域によっては機械のオペレータに年齢制限を設けていることがありますのでご注意ください。

• 周囲にペットや人、特に子供がいる所では絶対に作業をしないでください。

• 人身事故や器物損壊などについてはオペレータやユーザーが責任を負うものであることを忘れないでください。

• 人を乗せないでください。

• 本機を運転する人、整備する人すべてに適切なトレーニングを行ってください。トレーニングはオーナーの責任です。特に以下の点についての十分な指導が必要です：

  • 乗用芝刈り機を取り扱う上での基本的な注意点と注意の集中；

  • 斜面で機体が滑り始めるとブレーキで制御することは非常に難しくなること。斜面で制御不能となるおもな原因は：

    • タイヤグリップの不足；

    • 速度の出しすぎ；

    • ブレーキの不足；

    • 機種選定の不適当；

    • 地表条件、特に傾斜角度を正しく把握していなかった；

    • ヒッチの取り付けや積荷の重量分配の不適切。

• オペレータやユーザーは自分自身や他の安全に責任があり、オペレータやユーザーの注意によって様々な事故を防止することができます。

• 作業にふさわしい服装をしてください。保護めがね、頑丈で滑りにくい靴、長ズボン、聴覚保護具を着用してください。

• 長い髪はまとめてください。装飾品は身に着けないでください。

• 機械にはね飛ばされて危険なものが落ちていないか、作業場所をよく確認しましょう。

• マフラーが破損したら必ず交換してください。

• 作業場所を良く観察し、安全かつ適切に作業するにはどのようなアクセサリやアタッチメントが必要かを判断してください。メーカーが認めた以外のアクセサリやアタッチメントを使用しないでください。

• オペレータコントロールやインタロックスイッチなどの安全装置が正しく機能しているか、また安全カバーなどが外れたり壊れたりしていないか点検してください。これらが正しく機能しない時には芝刈り作業を行わないでください。

• 人身事故や物損事故を防止するために、燃料の取り扱いには細心の注意を払ってください。燃料は極めて引火しやすく、またその気化ガスは爆発性があります。

• 燃料取り扱い前に、引火の原因になり得るタバコ、パイプなど、すべての火気を始末してください。

• 燃料の保管は必ず認可された容器で行ってください。

• エンジン回転中やエンジンが熱い間に燃料タンクのふたを開けたり給油しないでください。

• 給油はエンジンの温度が下がってから行いましょう。

• 屋内では絶対に給油しないでください。

• ガス湯沸かし器のパイロット火やストーブなど裸火や火花を発するものがある近くでは、絶対に機械や燃料容器を保管･格納しないでください。

• トラックの荷台に敷いたカーペットやプラスチックマットなど絶縁体の上で燃料の給油をしないでください。ガソリン容器は車から十分に離し、地面に直接置いて給油してください。

• 給油は、機械をトラックやトレーラから地面に降ろし、機体を接地させた状態で行ってください。機械を車両に搭載したままで給油を行わなければいけない場合には、大型タンクのノズルからでなく、小型の容器から給油してください。

• 給油は、給油ノズルを燃料タンクの口に接触させた状態を維持して行ってください。ノズルを開いたままにする器具などを使わないでください。

• もし燃料を衣服にこぼしてしまった場合には、直ちに着替えてください。

• 絶対にタンクから燃料をあふれさせないでください。給油後は燃料タンクキャップをしっかりと締めてください。

• 有毒な一酸化炭素ガスが溜まるような閉め切った場所ではエンジンを運転しないでください。

• 作業は日中または十分な照明のもとで行ってください。

• エンジンを掛ける前には、アタッチメントのクラッチをすべて外し、ギアシフトをニュートラルにし、駐車ブレーキを掛けてください。

• 「安全な斜面」はあり得ません。芝生の斜面での作業には特に注意が必要です。転倒を防ぐため：

  • 斜面では急停止・急発進しない。

  • 斜面の走行や小さな旋回は低速で。

  • 隆起や穴、隠れた障害物がないか常に注意すること。

  • 急な旋回をしない。バックする時には安全に十分注意する。

  • マニュアルに指示があれば、カウンタバランス やホイールバランスを使用すること。

• 隠れて見えない穴や障害物に常に警戒を怠らないようにしましょう。

• 道路付近で作業するときや道路を横断するときは通行に注意しましょう。

• 芝面以外の場所を走行するときはブレードの回転を止めてください。

• アタッチメントを使用するときは、排出方向に気を付け、人に向けないようにしてください。また作業中は機械に人を近づけないでください。

• ガードが破損したり、正しく取り付けられていない状態のままで運転しないでください。インタロック装置は絶対に取り外さないこと、また、正しく調整してお使いください。

• エンジンのガバナの設定を変えたり、エンジンの回転数を上げすぎたりしないでください。規定以上の速度でエンジンを運転すると人身事故が起こる恐れが大きくなります。

• 運転位置を離れる前に：

  • 平坦な場所に停止する；

  • PTOの接続を解除し、アタッチメントを下降させる；

  • ギアシフトをニュートラルに入れ、駐車ブレーキを掛ける；

  • エンジンを止め、キーを抜き取る。

• 移動走行中や作業を休んでいるときはアタッチメントの駆動を止めてください。

• 次の場合は、アタッチメントの駆動を止め、エンジンを止めてください：

  • 燃料を補給するとき；

  • 刈り高を変更するとき。ただし運転位置から遠隔操作で刈り高を変更できる時にはこの限りでありません。

  • 詰まりを取り除くとき

  • 機械の点検・清掃・整備作業などを行うとき；

  • 異物をはね飛ばしたときや機体に異常な振動を感じたとき。機械に損傷がないか点検し、必要があれば修理を行ってください。点検修理が終わるまでは作業を再開しないでください。

• エンジンを停止する時にはスロットルを下げておいて下さい。また、燃料バルブの付いている機種では燃料バルブを閉じてください。

• カッティングユニットに手足を近づけないでください。

• バックするときには、足元と後方の安全に十分な注意を払ってください。

• 旋回するときや道路や歩道を横切るときなどは、減速し周囲に十分な注意を払ってください。刈り込み中以外はブレードの回転を止めておいてください。

• 疲れている時、病気の時、アルコールや薬物を摂取した時は運転しないでください。

• 機械が落雷を受けると最悪の場合死亡事故となります。稲光が見えたり雷が聞こえるような場合には機械を運転しないで安全な場所に避難してください。

• トレーラやトラックに芝刈り機を積み降ろすときには安全に十分注意してください。

• 見通しの悪い曲がり角や、茂み、立ち木などの障害物の近くでは安全に十分注意してください。

• 常に機械全体の安全を心掛け、ボルト類が十分に締まっているのを確認してください。

• 火花や裸火を使用する屋内で本機を保管する場合は、必ず燃料タンクを空にし、火元から十分離してください。

• 閉めきった場所に本機を保管する場合は、エンジンが十分冷えていることを確認してください。

• 火災防止のため、エンジンやマフラー、バッテリーの周囲に、余分なグリス、草や木の葉、ほこりなどが溜まらないようご注意ください。オイルや燃料がこぼれた場合はふき取ってください。

• 各部品、特に油圧関連部が良好な状態にあるか点検を怠らないでください。消耗したり破損した部品やステッカーは安全のため早期に交換してください。

• 燃料タンクの清掃などが必要になった場合は屋外で作業を行ってください。

• 機械の調整中に指などを挟まれないように十分注意してください。

• 複数のリールを持つ機械では、１つのリールを回転させると他のリールも回転する場合がありますから注意してください。

• 整備・調整作業の前には、必ず機械を停止し、カッティングユニットを降下させ、駐車ブレーキを掛け、エンジンを停止し、キーを抜き取ってください。また、必ず機械各部の動きが完全に停止したのを確認してから作業に掛かってください。

• 必要に応じ、ジャッキなどを利用して機体を確実に支えてください。

• 機器類を取り外すとき、スプリングなどの力が掛かっている場合があります。取り外しには十分注意してください。

• 修理作業に掛かる前にバッテリーの接続を外してください。バッテリーの接続を外すときにはマイナスケーブルを先に外し、次にプラスケーブルを外してください。取り付けるときにはプラスケーブルから接続します。

• リールの点検を行うときには安全に十分注意してください。必ず手袋を着用してください。

• 可動部に手足を近づけないよう注意してください。エンジンを駆動させたままで調整を行うのは可能な限り避けてください。

• バッテリーの充電は、火花や火気のない換気の良い場所で行ってください。バッテリーと充電器の接続 や切り離しを行うときは、充電器をコンセントから抜いておいてください。また、安全な服装を心がけ、工具は確実に絶縁されたものを使ってください。

• トレーラやトラックに芝刈り機を積み降ろすときには安全に十分注意してください。

• 積み込みには、機体と同じ幅のある歩み板を使用してください。

• 荷台に載せたら、ストラップ、チェーン、ケーブル、ロープなどで機体を確実に固定してください。機体の前後に取り付けた固定ロープは、どちらも、機体を外側に引っ張るように配置してください。

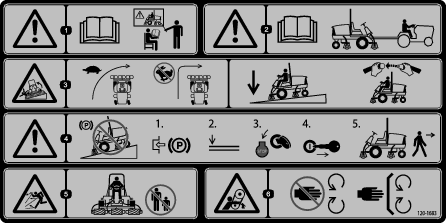

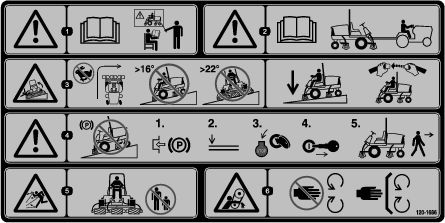

レバーを外側に引いて座席を前後に移動させます（図 31）。

ノブを回してアームレストの角度を調整することができます（図 31）。

レバー動かしてシートの背板の角度を調整します(図 31)。

オペレータの体重に合わせて適正に調整ができると表示が出ます（図 31）。高さ調整は、緑色の範囲内でサスペンションの位置を変えて行ないます。

オペレータの体重に合わせて調整します（図 31）。レバーを引き上げると空気圧が高くなり、押し下げると低くなります。体重ゲージが緑色の範囲に入れば、調整は適切です。

Important: 以下の場合には、燃料システムのエア抜きを実施する必要があります：

• 燃料切れでエンジンが停止した時

• 燃料系統の整備作業を行った時

1. 走行ペダルから足を外し、ペダルがニュートラル位置にあることを確認する。

   Note: さらに、駐車 ブレーキが掛かっていることを確認する。

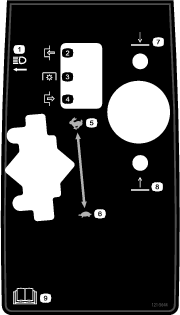

2. エンジン速度スイッチをローアイドル位置にセットする。

3. キーを RUN 位置に回す。

   Note: グローランプの点灯を確認する。

4. グローランプが消えたら、キーをSTART位置に回す。

5. エンジンが始動したらすぐにキーから手を放す。キーは RUN 位置に戻る。

6. エンジン速度の調整を行う。

   Important: スタータモータのオーバーヒートを防止するため、スタータは15秒間以上連続で回転させないでください。10 秒間連続で使ったら、キーをOFF位置に戻し、始動手順を確認し、15 秒間待ってからもう一度スタータを回してください。

   気温が -7°C 未満のときは、スタータモータを 30 秒間連続で作動させられます。その後は 60 秒間休止してください。2回まで可能です。

   注意

   可動部に触れると非常に危険である。

   機体の点検を行う前に、機械の可動部がすべて完全 に停止していることを必ず確認すること。

Important: 高負荷で運転した後は、エンジンを停止させる前に5 分間程度のアイドリング時間をとってください。こうすることにより、エンジン停止前にターボチャージャの温度を下げることができます。これを怠るとターボチャージャにトラブルが発生する可能性があります。

Note: 駐車した時は、必ず刈り込みデッキを地表面まで降ろしてください。これにより、油圧系統の負荷がなくなり、各部やパーツの磨耗が少なくなるだけでなく、カッティングユニットが不意に落下するなどの事故を防ぐことができます。

1. エンジンをローアイドル速度に戻す。

2. PTO スイッチをOFF 位置にする。

3. 駐車ブレーキを掛ける。

4. キーを OFF 位置に回す。

5. 事故防止のため、キーは抜き取っておく。

Important: 機械を後ろに押して移動させる場合には、最初に4輪駆動マニホルドのチェックバルブをバイパスさせる必要があります。

この作業のためには以下のパーツが必要となります：

• 59-7410, 故障診断用フィッティング

• 354-79, 故障診断フィッティング用キャップ

• 95-8843, 油圧ホース

• 95-0985, カップラ用フィッティング（2個）

• 340-77, 油圧フィッティング（2個）

1. 後部走行マニホルドのポート M8 と P2 との間にあるマークなしのポートに故障診断用フィッティングを取り付ける（図 42）。



   図 42

   1. 後部走行マニホルド（左前輪の後ろ）
   2. マークなしのポート

2. 後部走行マニホルドに取り付けた故障診断用フィッティングと後退走行油圧テストポートとを油圧ホースでつなぐ（図 43）。

   Note: 必要に応じて油圧フィッティングとカップラ用フィッティングを使用してホースを取り付けてください。



   図 43

   1. 後退走行油圧テストポート
   2. 油圧オイル戻りフィルタ

3. バイパスバルブを右または左に90°回転（4分の1回転） させるとバルブが開いて内部でバイパスが形成される（図 44）。

   Note: オイルがバイパスされ、トランスミッションを破損することなく機械を押して移動できるようになります。バルブを開けた状態と閉じた状態を覚えておいてください。



   図 44

   1. バイパスバルブ

4. マシンの手押し（牽引）移動が終了したら、油圧ホースを取り外す。

5. 後退走行油圧テストポートに、元通りにキャップを取り付ける。

6. マニホルドに取り付けた故障診断用フィッティングにキャップを取り付ける。

7. エンジンを掛ける時にはバルブを元通りに90度（1/4回転）閉める。

   Note: バルブの締め付けトルクが 7～11N·m（0.7～1.1kg.m = 5～8ft-lb）を超えないようにすること。

機械を前進方向のみに移動させる場合には、バイパスバルブを開くだけで移動できるようになります。

Important: 機械を前進・後退の両方向みに移動させる場合には、後退方向に押して（引いて）移動させるための準備を参照してください。

1. フードを開けて中央のシュラウドを外す。

2. バイパスバルブを右または左に90°回転（¼分の1回転） させるとバルブが開いて内部でバイパスが形成される（図 44）。

   Note: オイルがバイパスされ、トランスミッションを破損することなく機械を前進方向に押して移動できるようになります。バルブを開けた状態と閉じた状態を覚えておいてください。

3. エンジンを掛ける時にはバルブを元通りに90度（1/4回転）閉める。

   Note: バルブの締め付けトルクが 7～11N·m（0.7～1.1kg.m = 5～8ft-lb）を超えないようにすること。

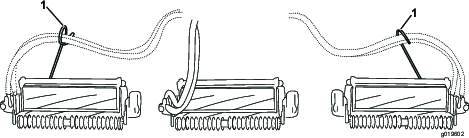

実際に芝刈りを始める前に、安全な場所で運転操作に十分慣れておいてください。特に機械の始動、停止、前進走行と後退走行、カッティングユニットの回転、停止、昇降動作などを十分に練習してください。操作に慣れてきたら、斜面の上り下りや速度を変えての運転も練習しましょう。

作業中に警告灯が点灯したら、直ちに機械を停止し原因を確認してください。異常を放置したまま作業を続けると本機に重大な損傷を招く可能性があります。

エンジンを始動し、エンジン速度スイッチを 高速 位置にセットする。刈り込み速度リミッタを刈り込み位置にセットする。PTO スイッチを ON 位置にセットし、昇降スイッチでカッティングユニットを下降させます（前方のカッティングユニットは、後方のカッティングユニットよりも早く降りてきます）。走行ペダルを前進側に踏み込めば刈り込みが始まります。

PTO スイッチを OFF にし、カッティングユニットを移動走行位置まで上昇させます。刈り込み速度リミッタを「移動走行」位置にセットします。狭い場所を通り抜ける時、カッティングユニットをぶつけて損傷しないよう十分注意してください。斜面の通行には最大の注意を払ってください。また、転倒事故を防止するために、速度の出しすぎや急旋回に十分注意してください。下り坂ではハンドリングを安定させるためにカッティングユニットを下降させてください。

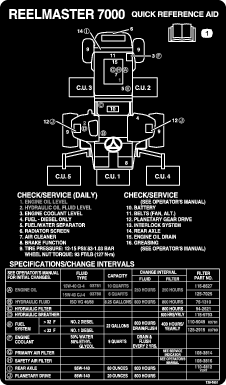

Important: エンジンの整備についての詳細はエンジンマニュアルを、カッティングユニットの整備にはカッティングユニットマニュアルを参照してください。

Note: 配線図や油圧回路図はオンラインで入手可能ですwww.Toro.com。

1. ラッチ（図 46）を外し、フードを開ける。



   図 46

   1. フードのラッチ（2ヶ所）

2. 後フードブラケットをフレームピンに固定しているコッターピンを抜き取り、フードを持ち上げて取り外す。

定期的に、全部の潤滑個所にNo.2汎用リチウム系グリスを注入します。通常の使用では 50 運転時間ごとに行いますが、機体を水洗いしたあとは整備間隔に関係なく直ちにグリスアップしてください。

グリスアップ箇所は以下の通りです：

• ブレーキシャフトのピボットベアリング（5ヶ所）（図 47）



  図 47

• 後アクスルピボットのブッシュ（2ヶ所）（図 48）



  図 48

• ステアリングシリンダのボールジョイント （2ヶ所）（図 49）



  図 49

  1. キングピンの上部フィッティング

• タイロッドのボールジョイント （2ヶ所）（図 49）

• キングピンのブッシュ（2ヶ所）（図 49）。但しキングピン上部は1 年に1 回のみ（ポンプ2 回押 し）のみとする。

• 昇降アームのブッシュ（カッティングユニット 1 台に 1 ケ所）（図 50）



  図 50

• 昇降シリンダのブッシュ（カッティングユニット 1 台に 2 ケ所）（図 50）

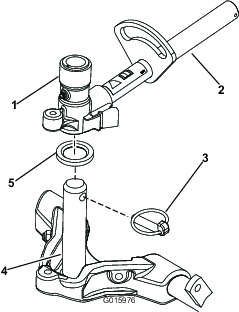

• 昇降アームのピボットブッシュ（カッティングユニット 1 台に 1 ケ所）（図 51）

• カッティングユニットのキャリアフレーム（カッティングユニット 1 台に 2 ケ所）（図 51）

• 昇降アームのピボット（カッティングユニット 1 台に 1 ケ所）（図 51）



  図 51

エアクリーナ本体にリーク原因となる傷がないか点検してください。破損していれば交換してください。吸気部全体について、リーク、破損、ホースのゆるみなどを点検してください。

エアクリーナのフィルタの整備は、インジケータ（図 52）が赤色になってから行ってください。早めに整備を行っても意味がありません。むしろフィルタを外したときにエンジン内部に異物を入れてしまう危険が大きくなります。

図 52

1. 整備時期インジケータ

Important: 本体とカバーが正しくしっかりと密着しているのを確認してください。

1. ラッチを引いて外し、カバーを左にひねってボディーからはずす（図 53）。



   図 53

   1. 整備時期インジケータ
   2. ラッチ
   3. カバー

2. ボディーからカバーを外す。

3. フィルタを外す前に、低圧のエア（2.75 bar = 2.8 kg）、異物を含まない乾燥した空気）で、1次フィルタとボディーとの間に溜まっている大きなゴミを取り除く。高圧のエアは使用しないこと。異物がフィルタを通ってエンジン部へ吹き込まれる恐れがある。

   このエア洗浄により、1次フィルタを外した時にホコリが舞い上がってエンジン部へ入り込むのを防止することができる。

4. 1次フィルタ（図 54）を取り外して交換する。

   エレメントを洗って再使用しないこと。洗浄によってフィルタの濾紙を破損させる恐れがある。新しいフィルタに傷がついていないかを点検する。特にフィルタとボディーの密着部に注意する。破損しているフィルタは使用しない。

   フィルタをボディー内部にしっかり取り付ける。エレメントの外側のリムをしっかり押さえて確実にボ ディーに密着させる。フィルタの真ん中の柔らかい部分を持たないこと。



   図 54

   1. １次フィルタ

   Important: 安全フィルタ（図 55）は絶対に洗わないでください。安全フィルタは、主フィルタの3回目の整備時に新しいものと交換してください。



   図 55

   1. 安全フィルタ

5. カバーについている異物逃がしポートを清掃する。

6. カバーについているゴム製のアウトレットバルブを外し、内部を清掃して元通りに取り付ける。

7. アウトレットバルブが下向き（後ろから見たとき、時計の5時と7時の間になるように）カバーを取り付ける。

8. インジケータ（図 52）が赤になっている場合はリセットする。

1. ドレンプラグ（図 56）を外してオイルを容器に受ける。オイルが抜けたらドレン・プラグを取り付ける。



   図 56

   1. エンジンオイルのドレンプラグ

2. オイルフィルタ（図 57）を外す。新しいフィルタのシールに薄くエンジンオイルを塗って取り付 ける。締めすぎないように注意すること。



   図 57

   1. エンジンオイルのフィルタ

3. クランクケースにオイルを入れる；エンジンオイルの量を点検するを参照。

スロットルケーブル（図 58）がコントロールアームのスロットの端部に当たるのと同じタイミングでエンジンのガバナレバーが高速固定ボルトに当たるように、スロットルケーブルを調整します。

図 58

1. スロットルケーブル

燃料系統が汚染された時や、マシンを長期にわたって格納する場合はタンクを空にして内部を清掃してください。タンクの清掃にはきれいな燃料を使用してください。

劣化・破損状況やゆるみが発生していないかを調べてください。

1. 燃料フィルタの下に汚れのない容器をおく。

2. キャニスタ下部のドレンプラグをゆるめて水や異物を流し出す。



   図 59

   1. フィルタキャニスタ

3. フィルタ容器の周辺をウェスできれいにぬぐう。

4. フィルタ容器を外して取り付け部をきれいに拭く。

5. ガスケットに薄くオイルを塗る。

6. ガスケットが取り付け部に当るまで手でねじ込み、そこからさらに1/2回転締め付ける。

7. キャニスタ下部のドレンプラグを締める。

燃料タンク内部にある燃料供給チューブには、燃料系統に異物が入るのを防止するスクリーンがついています。必要に応じてこのチューブを取り外して清掃してください。

1. 運転席のコンソールパネルのラッチを外して持ち上げる（図 60）。



   図 60

   1. 運転席のコンソールパネル
   2. ラッチ

   危険

   電解液には触れると火傷を起こす劇薬である硫酸が含まれている。

   • 電解液を飲まないこと。また、電解液を皮膚や目や衣服に付けないよう十分注意すること。安全ゴーグルとゴム手袋で目と手を保護すること。

   • 皮膚に付いた場合にすぐに洗浄できるよう、必ず十分な量の真水を用意しておくこと。

2. 充電器に接続し、充電電流を 3～4A にセットする。

3. 3-4 Aで4-8時間充電する。

4. 充電が終わったらチャージャをコンセントから抜き、バッテリー端子からはずす。

   警告

   充電中は爆発性のガスが発生する。

   充電中は絶対禁煙を厳守。バッテリーに火気を近づけない。

5. 赤い（＋）ケーブルをバッテリーの（＋）端子に、 黒いケーブル（－）はバッテリーの（－）端子に固定する（図 61）



   図 61

   1. プラスケーブル
   2. マイナスケーブル

6. キャップスクリュとナットでケーブルを固定する。

   プラス端子が電極に十分にはまり込んでいること、ケーブルの配線に無理がないことを確認する。ケーブルとバッテリーカバーを接触させないこと。

7. ショート防止のために（＋）端子にゴムキャップをかぶせる。

   警告

   バッテリーの電極部や端子などの部分には鉛や鉛含有物質が含まれており、カリフォルニア州では、これらの物質が癌や先天性異常の原因となるとされている。取り扱い後は手を洗うこと。

8. 腐食防止のために両方の端子部にワセリン（Grafo 112X: P/N 505-47）またはグリスを薄く塗る。

9. プラス端子にゴムカバーを取り付ける。

10. コンソールパネルを閉じ、ラッチを掛ける。

    警告

    バッテリーの端子に金属製品や車体の金属部分が触 れるとショートを起こして火花が発生する。それによって水素ガスが爆発を起こし人身事故に至る恐れがある。

    • バッテリーの取り外しや取り付けを行うときには、端子と金属を接触させないように注意する。

    • バッテリーの端子と金属を接触させない。

    警告

    バッテリーケーブルの接続手順が不適切であるとケーブルがショートを起こして火花が発生する。それによって水素ガスが爆発を起こし人身事故に至る恐れがある。

    • ケーブルを取り外す時は、必ずマイナス（黒）ケーブルから取り外す。

    • ケーブルを取り付ける時は、必ずプラス（赤）ケーブルから取り付け、それからマイナス（黒）ケーブルを取り付ける。

Important: 電気系統を保護するため、本機に溶接作業を行う時には、バッテリーのマイナスケーブルの接続を外してください。

Note: 50 運転時間ごとまたは1週間に1度、バッテリーを点検してください。端子や周囲が汚れていると自然放電しますので、バッテリーが汚れないようにしてください。

1. 機体からバッテリーを取り外す。

2. 重曹と水でケース全体を洗う。

3. 真水でケースを仕上げ洗いする。

4. 腐食防止のために両方の端子部にワセリン（Grafo 112X: P/N 505-47）を薄く塗る。

ヒューズはオペレータコントロールパネルの下にあります。

図 62

ラッチを外し、オペレータコントロールパネル（図 63）を開いてヒューズを露出させる（図 64）。

図 63

1. 運転席のコンソールパネル
2. ラッチ

図 64

1. ヒューズ

Note: 前輪のナットは 1/2-20 UNFです。後輪のナットは M12 x 1.6-6H （メートル系ナット）

オイル量は 400 運転時間ごとに点検してください。使用するオイルは高品質の SAE 85W－140 ギアオイルです｡

1. 水平な床面で、点検プラグの1つ（図 65）が時計の 12 時を指し、もうひとつが 3 時を指すように駐車する。



   図 65

   1. 点検・ドレンプラグ（2個）

2. 3時の位置にあるプラグを外す（図 65）。

   Note: オイルが点検穴の下ふちまであれば適正である。

3. オイル量が不足している場合には、12時の位置にあるプラグを外し、所定レベルである3時の位置の高さになるまでオイルを補給する。

4. プラグを両方とも取り付ける。

5. 反対側のプラネタリギアアセンブリでもステップ1～4を行う。

200運転時間で初回交換を行います。その後は 800運転時間ごと又は 1 年に 1 回のうち早い方の時期に交換してください。交換には高品質の SAE 85W－140 ギアオイルを使用してください。

1. 平らな場所で、点検/ドレンプラグが一番低い位置（時計の 6 時の位置）に来るように停止させる（図 66） 。



   図 66

   1. 点検/ドレンプラグ

2. プラネタリハブの下に容器を置き、プラグを外してオイルを抜く。

3. ブレーキハウジングの下に容器を置き、プラグを外してオイルを抜く（図 67）。



   図 67

   1. ブレーキハウジング
   2. ドレンプラグ

4. 両方からオイルが完全に抜けたら、ブレーキハウジングにプラグを取り付ける。

5. まだプラグを取り付けていない方の穴が 12 時位置にくるように、車輪を回転させる。

6. 高品質の SAE 85W-140 wt. ギア潤滑油 650ml を、穴からゆっくりと入れる。

   Important: 0.65リットル入り終わる前に一杯になってしまった場合は、1時間ほど待つか、一度プラグをはめてマシンを 3m ほど移動させると、ブレーキシステムにオイルがまわって残り量を補給することができるようになります。そのようにして全量を入れてください。

7. プラグを取り付ける。

8. 反対側のプラネタリギアアセンブリも同様に作業する。

後アクスルには SAE 85W-140 ギアオイルを入れて出荷しています。初めて使用する前および 400 運転時間ごとにオイル量を点検してください。容量は2.4 リットルです。オイル漏れの目視点検は毎日行ってください。

1. 平らな場所に駐車する。

2. アクスルの一方の端部から点検用プラグ（図 68）を抜き、穴の高さまでオイルがあることを確認する。量が不足している場合は、給油プラグ（図 68）をはずして補給する。



   図 68

   1. 点検プラグ
   2. 補給プラグ

1. 平らな場所に駐車する。

2. ドレンプラグ（図 69；左右端に１個と中央に１個、全部で3個ある）の周辺をきれいに拭く。



   図 69

   1. ドレンプラグ

3. オイルが抜けやすいように点検用プラグを抜く。

4. 各ドレンプラグからオイルを抜き、容器で回収する。

5. プラグを取り付ける。

6. 点検用プラグを外し、そこから 85W-140 ギアオイルをおよそ 2.37 リットル入れる。穴の下側の縁までオイルが入ればよい。

7. 点検プラグを取り付ける。

ギアボックスには SAE 85W-140 ギアオイルを入れて出荷しています。初めて使用する前および 400 運転時間ごとにオイル量を点検してください。容量は0.5 リットルです。オイル漏れの目視点検は毎日行ってください。

1. 平らな場所に駐車する。

2. ギアボックスの左側から点検・補給用プラグ（図 70）を抜き、穴の高さまで潤滑油があることを確認する。油量が足りなければ穴の下部まで補給する。



   図 70

   1. ギアボックス
   2. 点検・補給プラグ

走行ペダルが踏みこまれていないときはマシンが停止していなければなりません。動きだすようでしたら調整が必要です。

1. 平らな場所に駐車し、エンジンを停止し、速度コントロールをローレンジにセットし、カッティングユニットを床面に降下させる。

2. 右側のブレーキペダルのみを踏み込んで駐車ブレーキを掛ける。

3. 機体の左側前部をジャッキアップして前輪を床から浮かす。落下事故防止のために、ジャッキスタンドや支持ブロックなどを使って機体をサポートする。

4. エンジンを始動し、アイドル速度で回転させる。

5. ポンプのロッドの端部についているジャムナットを調整する；前進回転をなくすにはポンプのコントロールチューブを前へ動かし、後退回転をなくしたい場合には、後ろへ動かす（図 71）。



   図 71

   1. ポンプのロッドのジャムナット
   2. ポンプコントロールチューブ

6. 車輪が回転しないようになったら、ジャムナットを締めて調整を固定する。

7. エンジンを停止し、右ブレーキをゆるめる。

8. ジャッキスタンドをはずし、機体を床に下ろす。

9. 試験運転で調整（クリーピングがなくなっていること）を確認する。

1. 後輪の前と後ろで、左右のタイヤの中央線間距離を測る（アクスルの高さ位置で計測）。

   Note: 前での測定値が、後ろでの測定値より 3 mm 小さければ合格とする（図 72）。



   図 72

   1. トラクションユニットの前部
   2. タイヤの後ろでの測定よりも 3 mm 小さい
   3. 中心線から中心線までの距離

2. 調整は、両側のタイロッドのボールジョイントからコッターピンとナットを外して行う（図 73）。



   図 73

   1. タイロッドクランプ
   2. タイロッドのボールジョイント

3. アクスルケースサポートからタイロッドのボールジョイントを外す。

4. タイロッド両側のクランプをゆるめる（図 73）。

5. 外したボールジョイントを内側または外側に1回転させる。

6. ロッドの連結されていない側のクランプを締める。

7. タイロッドアセンブリ全体を同じ方向（内まわりまたは外まわり）に1回転させる。

8. ロッドの連結されている側のクランプを締める。

9. アクスルケースサポートのボールジョイント を取り付け、指締めする。

10. トーインを測定する。

11. 必要に応じてこの操作を繰り返す。

12. 調整ができたらナットを締め、新しいコッターピンで固定する。

エンジン部、オイルクーラ、ラジエターは毎日清掃してください。汚れが激しければより頻繁な清掃が必要です。

1. 後部スクリーンのラッチを外してスクリーンを開く（図 74）。



   図 74

   1. 後スクリーンのラッチ

2. スクリーンを丁寧に清掃する。

   Note: 蝶番のピンを抜くとスクリーンを外すことができます。

3. オイルクーラとラジエターの両方の裏表（図 75）を圧縮空気で丁寧に清掃する。前側から清掃を始め、車体後方に向けてごみを吹き飛ばす。その後、今度は後ろ側から前側に向かって吹きつけて清掃する。この作業を数回繰り返してごみやほこりを十分に落とす。



   図 75

   1. オイルクーラ/ラジエター

   Important: オイルクーラ/ラジエター部を水で清掃すると、さびが発生したり、各部の破損が早く進む恐れがあり、ほこりが固くこびりつくので避けてください。

4. 後部スクリーンを閉じてラッチを掛ける。

ブレーキペダルの遊びが 13 mm以上となったり、ブレーキの効きが悪いと感じられるようになったら、調整を行ってください。遊びとは、ブレーキペダルを踏み込んでから抵抗を感じるまでのペダルの行きしろを言います。

1. 左右のペダルが独立に動けるように、ブレーキペダルのロックピンを外す。

2. 行きしろを小さくするにはブレーキを締める：

   1. ブレーキケーブル（図 76）の端にある前ナッ トをゆるめる。



      図 76

      1. ブレーキケーブル

   2. 後ナットを締めてケーブルを後方に移動させてブレーキペダルの遊びが 0-13 mm なるようにする。

      Note: ペダルを踏んでいない時にブレーキにテンションがかかっていないことを確認してください。

   3. 調整ができたら前ナットを締める。

オアウタネータのベルト（図 77）は100運転時間ごとに点検します。

1. プーリとプーリとの中間部を 45 N（約4.5 kg） の力で押した時に、10 mm 程度のたわみがあれば適正です。

2. たわみが10 mmでない場合には、オルタネータ取り付けボルトをゆるめる（図 77）。



   図 77

   1. オルタネータ
   2. 取り付けボルト

3. オルタネータベルトの張りを調整し、ボルトを締め付ける。

4. ベルトのたわみが適切に調整されたことを確認する。

通常は 800 運転時間ごとにオイルを交換します。オイルが汚染されてしまった場合は油圧系統全体を洗浄する必要がありますので、Toro 代理店にご連絡ください。汚染されたオイルは乳液状になったり黒ずんだ色になったりします。

1. エンジンを止め、フードを開ける。

2. 油圧オイルタンクの底部からケースリターンラインを外し、流れ出すオイルを大型の容器に受ける。

3. オイルが全部流れ出たらラインを元通りに接続する。

4. 油圧オイルタンクに約 28.4 リットルの油圧オイルを入れる；油圧オイルの量を点検するを参照。

   Important: 指定された銘柄のオイル以外は使用しないでください。他のオイルを使用するとシステムを損傷する可能性があります。

5. タンクにキャップを取り付ける。

6. エンジンを始動し、全部の油圧装置を操作して内部にオイルを行き渡らせる。

7. また、オイル漏れがないか点検して、エンジンを停止する。

8. 油量を点検し、足りなければディップスティックの FULLマークまで補給する。

   Note: タンクに入れすぎないように注意してください。

油圧オイルのフィルタ（2個）は、最初の 200 運転時間で交換します。通常の使用条件では、その後 800 運転時間ごとにフィルタを交換します。

フィルタはToro 純正品を使用してください： カッティングユニット用（後）： P/N 94-2621、チャージ用（前）： P/N 75-1310）

Important: 純正品以外のフィルタを使用すると関連機器の保証が適用されなくなる場合があります。

1. 平らな場所に駐車し、カッティングユニットを下降させ、エンジンを停止させ、駐車ブレーキを掛けてキーを抜き取る。

2. フィルタ容器の周辺をウェスできれいにぬぐう。

3. フィルタ（図 78と図 79）の取り付け部周辺をきれいにふき、下に廃油受けを用意し、フィルタを外す。

4. 新しいフィルタのガスケットに薄くオイルを塗布し中にオイルを入れる。



   図 78

   1. 油圧フィルタ


   図 79

   1. 油圧フィルタ

5. 取り付け部が汚れていないのを確認する。

6. ガスケットがフィルタヘッドに当たるまで手で回して取り付け、そこから更に½回転増し締めする。

7. エンジンを始動して 2 分間運転し、システム内のエアをパージする。

8. エンジンを停止させ、オイル漏れがないか点検する。

油圧ライン油圧ホースにオイル漏れ、ねじれ、支持部のゆるみ、磨耗、フィッティングのゆるみ、風雨や薬品による劣化などがないか毎日点検してください。異常を発見したら必ず運転を行う前に修理してください。

Note: バックラップの時は、前３ユニット、後２ユニットがそれぞれ共に回転します。

1. 平らな場所に駐車し、カッティングユニットを下降させ、エンジンを停止して、駐車ブレーキを掛け、PTOスイッチをOFF位置にする。

2. ラッチを外してフードを開ける。

3. 各カッティングユニットのリールと下刃をバックラップ用に設定する；カッティングユニットのオペレーターズマニュアルを参照。

4. バックラップレバーで、前のカッティングユニット又は後ろのカッティングユニット、あるいは両方を選択する（図 80）。

5. エンジンを始動し、アイドル回転にセットする。

   危険

   バックラップ中にエンジン速度を変えるとリールが停止することがある。

   • バックラップ中は絶対にエンジン速度を変えないこと。

   • バックラップは、必ずエンジンアイドリング速度で行う。

   危険

   作動中のカッティングユニットに触れると非常に危険である。

   人身事故防止のため、カッティングユニットから十分離れてから次の手順に進むこと。

6. 刈り込み速度リミッタを「刈り込み」位置にセットし、PTO スイッチを ON にする。上昇スイッチを押すと、バックラップが開始される。

7. 長い柄のブラシを使ってラッピング･コンパウンドを塗布しながらラッピングを続ける。

   Note: どんな場合でも短い柄のブラシは使用しないこと。



   図 80

   1. 前側バックラップレバー
   2. 後側バックラップレバー

8. リールの回転が止まってしまったり、回転が一定しない場合には、スロットル速度を少し上げて安定させる。

9. バックラップ中にカッティングユニットに調整を行う場合には、まず昇降スイッチの後部を押してリールの回転を止め、PTOスイッチをOFF位置にセットし、エンジンを停止させてから調整作業に取り掛かる。調整が終ったら4-8を行う。

10. バックラップするユニット全部に上記手順を行う。

11. 終了したら、バックラップレバーを通常位置（F）に戻し、フードを下ろし、カッティングユニットについているラッピングコンパウンドをていねいに洗い落とす。必要に応じてリールとベッドナイフの刃合わせを行う。リール回転速度コントロールを、希望の速度位置にセットする。

    Important: バックラップ・スイッチをOFF に戻さないと、カッティングユニットを上昇させることができません。

    Note: さらに詳しい説明が、Toro リール/ロータリーモアのための研磨マニュアル（Form No. 80-300 SL）に掲載されています。

    Note: バックラップが終わったら、ベッドナイフの前端に軽くヤスリ掛けを行うとさらに切れ味が向上します。これによりベッドナイフ前端に形成されたバリを取り除きます。このとき刃先を削らないように注意してください。
