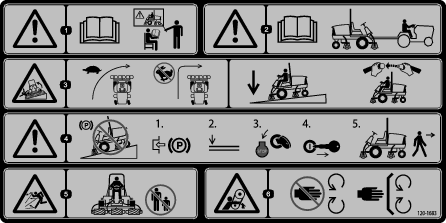

Reelmaster® 7000-D og trekkenhet med firehjulsdrift

• Les brukerhåndboken og annet opplæringsmateriell nøye. Gjør deg godt kjent med alle kontroller, sikkerhetssignaler og riktig bruk av utstyret.

• Barn eller personer som ikke har lest bruksanvisningen, må ikke få lov til bruke eller utføre service på gressklipperen. Det kan hende at lokale forskrifter setter en aldersgrense for bruk av denne gressklipperen.

• Du må aldri klippe hvis andre personer, spesielt barn, eller dyr befinner seg i nærheten.

• Husk at føreren eller brukeren har ansvaret hvis andre personer eller deres eiendom utsettes for ulykker eller farer.

• Ta aldri med passasjerer.

• Alle førere og mekanikere bør selv sørge for at de får profesjonell opplæring. Eieren er ansvarlig for opplæring av brukerne. En slik opplæring bør legge vekt på:

  • Hvor nødvendig forsiktighet og konsentrasjon er når man kjører en plentraktor.

  • At man ikke får kontroll over en plentraktor som sklir i en bakke ved å bremse. De vanligste årsakene til at man mister kontroll over maskinen er:

    • for dårlig bakkegrep,

    • for høy hastighet,

    • utilstrekkelig bremsing,

    • at denne spesielle maskintypen ikke passer til arbeidet,

    • at det ikke er tatt hensyn til bakkeforhold, spesielt skråninger eller

    • feil kupling eller fordeling av belastning.

• Eieren/brukeren kan forhindre og er ansvarlig for ulykker eller skader som han/hun, andre personer eller eiendom utsettes for.

• Ha alltid på deg kraftig sklisikkert fottøy, langbukser, hjelm, vernebriller og hørselsvern når du bruker gressklipperen. Langt hår, løstsittende klær eller smykker kan sette seg fast i bevegelige deler. Ikke bruk maskinen uten sko eller med åpne sandaler.

• Foreta en grundig inspeksjon der maskinen skal brukes og fjern alle gjenstander som kan slenges opp i luften.

• Skift ut defekte lyddempere.

• Vurder terrenget for å avgjøre hvilket tilbehør og utstyr som er nødvendig for å gjøre jobben på en sikker og riktig måte. Bruk bare tilbehør og utstyr som er godkjent av produsenten.

• Kontroller at brukerens kontroller, sikkerhetsbryterne og verneplatene er montert og fungerer på korrekt måte. Ikke bruk maskinen hvis disse ikke fungerer som de skal.

• Håndter bensin svært forsiktig for å unngå skade på person eller eiendom. Bensin er meget brannfarlig og bensindamp er eksplosiv.

• Slukk alle sigaretter, sigarer, piper og andre tennkilder.

• Bruk bare en godkjent drivstoffkanne.

• Ta aldri lokket av drivstofftanken eller fyll bensin mens motoren går.

• La motoren bli kald før du fyller på mer drivstoff.

• Du må aldri fylle drivstoff på maskinen innendørs.

• Oppbevar aldri maskinen eller bensinkannen hvor det er åpen ild, gnist eller kontrollampe som på en varmtvannstank eller andre apparater.

• Fyll aldri opp kanner inne i et kjøretøy, på en lastebil eller på en tilhenger med en plastledning. Sett alltid beholdere på bakken, borte fra kjøretøyet, når de fylles på.

• Utstyr må tas ut av lastebilen eller tilhengeren, og fylles med drivstoff på bakken. Hvis dette ikke lar seg gjøre, fyll på drivstoff på slikt utstyr med en drivstoffkanne istedenfor å fylle drivstoff direkte fra pumpen.

• Påfyllingstuten må være i kontakt med kanten på drivstofftanken eller kannens åpning hele tiden, helt til du er ferdig med å fylle. Bruk ikke påfyllingsanordningen som ikke er utstyrt med automatisk avbryterfunksjon.

• Hvis du søler drivstoff på klær, bytt klær umiddelbart.

• Ikke overfyll drivstofftanken. Sett på igjen lokket på drivstofftanken og stram godt til.

• Motoren må ikke brukes på et lukket sted der giftig kullos og andre eksosgasser kan samle seg.

• Gressklipperen må bare brukes i dagslys eller der det er god kunstig belysning.

• Før du forsøker å starte motoren, må du koble ut alle knivkoblinger, sette motoren i fri og sette på parkeringsbremsen.

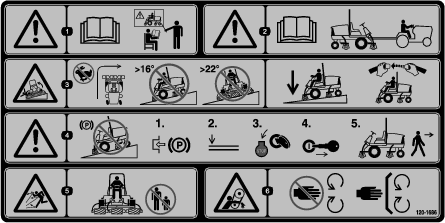

• Husk at ingen skråninger er trygge. Vær ekstra forsiktig når du kjører i skråninger med gress. Slik unngår du at maskinen velter:

  • Unngå å bråstoppe eller starte med mye gass i oppover- eller nedoverbakker.

  • Kjør sakte i skråninger og når du svinger skarpt.

  • Vær oppmerksom på ujevnheter, hull og andre skjulte farer i terrenget.

  • Unngå brå svinger. Vær forsiktig når du rygger.

  • Bruk motvekt(er) eller hjulvekter når brukerhåndboken anbefaler det.

• Vær oppmerksom på hull i bakken og andre skjulte farer i terrenget.

• Se opp for trafikk når du krysser eller er i nærheten av veier.

• Stopp knivene før du kjører på flater uten gress.

• Pass alltid på at materialet ikke blåses ut mot personer i nærheten når utstyret brukes. La heller aldri noen oppholde seg i nærheten mens maskinen er i gang.

• Maskinen må ikke brukes hvis verneplatene er defekte eller uten at sikkerhetsanordningene sitter på plass. Kontroller at alle sperrene er montert, at de er riktig justert og at de fungerer som de skal.

• Endre ikke innstillingen for motorregulatoren eller kjør motoren med for høyt turtall. Hvis motoren går på for høyt turtall, øker faren for personskader.

• Før du forlater førerens plass:

  • Stopp gressklipperen på en jevn flate.

  • Koble ut kraftoverføringen, og senk utstyret.

  • Skift til fri og sett på parkeringsbremsen.

  • Stopp motoren og ta ut nøkkelen.

• Koble ut drivkraften til utstyret under transport eller når maskinen ikke er i bruk.

• Stopp motoren og koble ut drivkraften til utstyret:

  • før du fyller drivstoff,

  • før du justerer høyden hvis ikke justeringene kan gjøres fra førerens plass.

  • før du fjerner eventuelle tilstoppinger,

  • før du sjekker, rengjør eller utfører arbeid på gressklipperen eller

  • etter at du har truffet en gjenstand eller hvis det oppstår unormal vibrasjon. Undersøk om gressklipperen ble skadet, og reparer den før du starter den og bruker utstyret igjen.

• Reduser gassen når du vil stoppe motoren. Hvis motoren har en stengingsventil, skal drivstofftilførselen skrus av når du er ferdig med å klippe.

• Hold hender og føtter borte fra klippeenhetene.

• Se bak- og nedover før du rygger, slik at du ikke kjører på noen.

• Kjør sakte, og vær forsiktig når du svinger og krysser veier og fortau. Stopp sylindrene/spolene hvis de ikke beveger seg.

• Ikke bruk gressklipperen når du er påvirket av alkohol eller medisiner.

• Lynnedslag kan forårsake alvorlige skader eller dødsfall. Hvis du ser/hører at lyn og tordenvær nærmer seg der du er, må du ikke bruke maskinen. Søk tilflukt!

• Vær forsiktig når du skal sette maskinen på en tilhenger eller lastebil, og når du skal sette den ned på bakken igjen.

• Vær forsiktig når du nærmer deg hjørner, busker, trær eller annet som reduserer synsfeltet.

• Sørg for at alle mutre, bolter og skruer er stramme, for å være sikker på at utstyret er i god stand og trygt å bruke.

• En maskin med drivstoff på tanken må aldri oppbevares innendørs der drivstoffdamp kan komme i kontakt med en åpen flamme eller gnister.

• La motoren bli kald før maskinen settes på et lukket sted.

• Unngå brannfare ved å holde motoren, lyddemperen, batterirommet og området der drivstoff oppbevares fritt for gress, løv og mye fett.

• Hold alle delene i god stand, og at maskindelene og de hydrauliske koblingene er tette. Skift ut slitte eller skadde deler og merker.

• Hvis du må tappe drivstofftanken, skal dette gjøres utendørs.

• Vær forsiktig når du justerer maskinen slik at du unngår å klemme fingre mellom bevegelige kniver og faste deler.

• På maskiner med flere sylindere og/eller spoler må man være forsiktig fordi resten av sylindrene/spolene kan begynne å rotere når den ene sylinderen/spolen roterer.

• Koble fra drivene, senk klippeenhetene, sett på parkeringsbremsen, stopp motoren og ta ut nøkkelen fra tenningen. Vent til alle bevegelige deler har stoppet før du foretar justeringer, rengjøring eller reparasjoner.

• Fjern gress og rusk fra klippeenhetene, drivverk, lyddemperne og motoren for å unngå at det begynner å brenne. Tørk opp eventuelt olje- eller drivstoffsøl.

• Bruk jekkstøtter til å støtte komponentene når det er nødvendig.

• Vær forsiktig når du reduserer trykket i komponenter under trykk.

• Koble fra batteriet før du foretar reparasjoner. Koble kabelen fra den negative polen først, og deretter den andre kabelen fra den positive polen. Når du kobler kablene til igjen, kobler du først til den positive polen og deretter den negative.

• Vær forsiktig når du kontrollerer sylindrene/spolene. Bruk hansker, og vær forsiktig når du utfører service på dem.

• Hold hender og føtter borte fra bevegelige deler. Du må aldri foreta justeringer mens motoren går hvis du kan unngå det.

• Lad opp batteriene på et åpent sted med god ventilasjon og borte fra gnister eller åpen ild. Koble laderen fra strømuttaket før du kobler den til eller fra batteriet. Ha på deg beskyttelsesklær og bruk verktøy som er isolert.

• Vær forsiktig når du skal sette maskinen på en tilhenger eller lastebil, og når du skal sette den ned på bakken igjen.

• Bruk en rampe med full bredde for å laste maskinen inn i en tilhenger eller lastebil.

• Fest maskinen godt med stropper, kjetting, kabel eller tau. Både de fremre og bakre stroppene må ledes nedover og utover fra maskinen

Trekk ut spaken for å skyve setet frem- og bakover (Figur 30).

Roter knotten for å justere armlenets vinkel (Figur 30).

Flytt spaken for å justere seteryggens vinkel (Figur 30).

Indikerer når setet er justert til førerens vekt (Figur 30). Høydejustering gjøres ved å posisjonere opphenget til innenfor det grønne området.

Figur 30

1. Vektmåler
2. Vektjusteringsspak
3. Spak for for- og bakoverjusteringer
4. Justeringsspak for seterygg
5. Justeringsknott for armlene

Juster for operatørvekt (Figur 30). Trekk opp spaken for å øke lufttrykket og trykk ned for å redusere lufttrykket. Korrekt justering er oppnådd når vektmåleren i det grønne området.

Important: Drivstoffsystemet må tappes hvis noen av følgende situasjoner har oppstått:

• Motoren har stoppet på grunn av for lite drivstoff.

• Vedlikeholdsarbeid har blitt utført på komponenter i drivstoffsystemet.

1. Ta foten av trekkpedalen, og kontroller at den er i fri. Kontroller at parkeringsbremsen er på.

2. Flytt gasskontrollen til stillingen for lavt tomgangsturtall.

3. Vri tenningsnøkkelen til Kjør-stillingen. Glødepluggindikatoren lyser.

4. Når glødepluggindikatorlyset dempes, vrir du nøkkelen til Start. Slipp nøkkelen med en gang motoren starter, og la den gå tilbake til kjørestillingen. Juster motorhastigheten.

   Important: Ikke kjør startmotoren i flere enn 15 sekunder om gangen siden dette kan skade startmotoren. Hvis motoren ikke starter etter 15 sekunder, vrir du tenningsnøkkelen til av-stillingen. Deretter kontrollerer du kontrollene og venter i 15 sekunder før du gjentar startforsøket.

   Hvis temperaturen er under -7 °C, kjører du startmotoren i 30 sekunder og lar den være av i 60 sekunder. Dette kan du gjøre to ganger.

   Forsiktig

   Slå av motoren, og vent til alle bevegelige deler har stoppet før du kontrollerer om maskinen har oljelekkasjer, løse deler eller andre feil.

Important: La motoren gå på tomgang i fem minutter før du slår den av etter å ha brukt den med full last. På denne måten kan turboladeren kjøle seg ned før motoren stenges av. Hvis du ikke gjør dette, kan du få problemer med turboladeren.

Note: Senk klippeenhetene helt ned når maskinen er parkert. Dette letter den hydrauliske belastningen på systemet, forhindrer slitasje på systemdeler og forhindrer også at klippeenheten blir senket ved et uhell.

1. Sett motorhastigheten i lav tomgang.

2. Sett kraftuttaksbryteren til av-stillingen.

3. Sett på parkeringsbremsen.

4. Drei tenningsnøkkelen til av-stilling.

5. Ta nøkkelen ut av tenningen for å unngå at kjøretøyet startes ved et uhell.

Før du klipper gress bør du øve på å bruke maskinen i et åpent område. Start motoren og la den gå. Bruk i fremover- og reversstilling. Senk og hev klippeenhetene og aktiver og deaktiver spolene. Når du føler at du kjenner maskinen kan du øve på å kjøre opp og ned skråninger ved ulike hastigheter.

Hvis en varsellampe tennes under drift må du stoppe maskinen umiddelbart og rette opp problemet før du fortsetter klippingen. Alvorlig skade kan inntreffe hvis du driver maskinen med en feil.

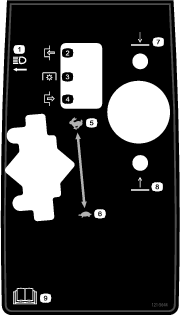

Start motoren, og flytt motorhastighetsbryteren til hurtigstillingen. Flytt klippehastighetsbegrenseren til klippestilling. Flytt kraftuttaksbryteren til på-stillingen og bruk hevebryteren til å kontrollere klippeenhetene (fremre klippeenheter er timet til å senkes før de bakre klippeenhetene). For å kjøre fremover og klippe gress, trykk trekkpedalen fremover.

Flytt kraftuttaksbryteren til av-stilling og hev klippeenhetene til transporteringsstilling. Flytt klippehastighetsbegrenseren til transportstilling. Vær forsiktig når du kjører mellom gjenstander slik at du ikke skader maskinen eller klippeenhetene ved et uhell. Vær svært forsiktig når du bruker maskinen i bakker. Kjør sakte, og unngå krappe svinger i bakker, slik at gressklipperen ikke velter. Senk klippeenhetene ved kjøring i nedoverbakke for styringskontroll.

1. Fjern panserlåsene (Figur 42), og sving opp panseret.



   Figur 42

   1. Panserlås (2)

2. Ta ut splinten som fester de bakre dekselbrakettene til rammetappene og løft opp panseret.

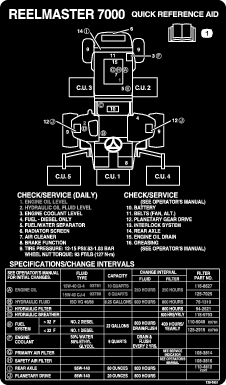

Maskinen har smørenipler som må smøres regelmessig med litiumbasert smørefett nr. 2 til vanlig bruk. Hvis du bruker maskinen under vanlige forhold, smører du alle lagrene og hylsene etter hver 50. driftstime eller umiddelbart etter hver vask.

Plassering av og antall smørenipler er som følger:

• Tapplagrene for bremseakselen (5) (Figur 43)



  Figur 43

• Bakakselens tapphylser (2) (Figur 44)



  Figur 44

• Styresylinderens kuleledd (2) (Figur 45)



  Figur 45

  1. Øverste anordning på kingbolt

• Parallellstagets kuleledd (2) (Figur 45)

• Kingbolthylsene (2) (Figur 45) Den øverste anordningen på kingbolten skal bare smøres årlig (to pumpetrykk).

• Løftearmhylsene (én per klippeenhet) (Figur 46)



  Figur 46

• Løftesylinderhylsene (to per klippeenhet) (Figur 46)

• Løftearmens tapphylser (én per klippeenhet) (Figur 47)

• Klippeenhetens bæreramme (to per klippeenhet) (Figur 47)

• Klippeenhetens løftearmtapp (én per klippeenhet) (Figur 47)



  Figur 47

Kontroller om luftrenserkroppen er skadet slik at det kan føre til luftlekkasje. Skift ut hvis den er skadet. Kontroller kjølesystemslangen for slitasje eller skader.

Overhal filteret på luftrenseren kun når indikatoren (Figur 48) tilsier det. Hvis du skifter filteret før det er nødvendig, øker det bare risikoen for at det kommer inn smuss i motoren når filteret er fjernet.

Figur 48

1. Luftrenserindikator

Important: Pass på at dekslet sitter korrekt på og er forseglet rundt luftrenserkroppen.

1. Trekk låsen utover, og drei luftrenserdekslet mot urviseren (Figur 49).



   Figur 49

   1. Luftrenserindikator
   2. Luftrenserlås
   3. Luftrenserdeksel

2. Fjern dekslet fra luftrenserens kropp. Før du tar av filteret bruker du luft under lavt trykk (2,76 bar, ren og tørr) til å fjerne store oppsamlinger av smuss mellom utsiden av det primære filteret og boksen. Unngå bruk av luft under høyt trykk, som kan presse smuss gjennom filteret og inn i inntakstrakten.

   Denne rengjøringsprosessen forhindrer at smuss flyttes til inntaket når det primære filteret fjernes.

3. Ta ut og skift det primære filteret (Figur 50).

   Det anbefales ikke at det brukte elementet rengjøres, da det er mulighet for at filtermediet blir skadet. Inspiser det nye filteret for transportskade, kontroller forseglingsenden av filteret og kroppen. Ikke bruk et ødelagt filter. Sett inn det nye filteret ved å påføre trykk på den utvendige kanten av elementet for å sette det på plass i boksen. Ikke trykk på det elastiske midtpunktet til filteret.



   Figur 50

   1. Det primære luftfilteret

   Important: Ikke prøv å rengjøre sikkerhetsfilteret (Figur 51). Erstatt sikkerhetsfilteret med et nytt etter hver tredje overhaling av det primære luftfilteret.



   Figur 51

   1. Sikkerhetsluftfilter

4. Rengjør smussutstøtingsporten i det avtakbare dekslet. Fjern uttaksventilen i gummi fra dekselet, rengjør hulrommet og skift ut uttaksventilen.

5. Monter dekselet med uttaksventilen i gummi vendt nedover – mellom ca. kl. 5:00 til 7:00 sett fra enden.

6. Tilbakestill indikatoren (Figur 48) hvis den viser rødt.

1. Fjern tappepluggen (Figur 52) og la oljen renne ut i et tappefat. Når oljen slutter å renne, setter du tappepluggen på igjen.



   Figur 52

   1. Tappeplugg for motorolje

2. Ta av oljefilteret (Figur 53). Stryk et tynt lag med ren olje på den nye filterforseglingen før du skrur den på. Ikke stram for mye.



   Figur 53

   1. Motoroljefilter

3. Fyll olje på veivhuset. Se Kontrollere motoroljenivået i driftsavsnittet.

Juster gasskabelen (Figur 54) slik at regulatorspaken berører settboltene for høy hastighet samtidig som gasskabelen kommer i kontakt med enden av sporet i styrearmen.

Figur 54

1. Gasskabel

Tøm og rengjør drivstofftanken hver 800. time. Tøm og rengjør også tanken hvis drivstoffsystemet blir forurenset, eller hvis du har tenkt å oppbevare maskinen over en lengre periode. Bruk rent drivstoff til å spyle tanken.

Kontroller drivstoffledningene og koblingene hver 400. driftstime eller årlig, avhengig av hva som kommer først. Kontroller om koblingene er slitte, ødelagte eller løse.

Tapp daglig vann og andre urenheter fra vannutskilleren. Skift filterboksen etter hver 400. driftstime.

1. Plasser en ren beholder under drivstoffilteret(Figur 55).

2. Løsne tappepluggen på bunnen av filterboksen.



   Figur 55

   1. Vannseparatorfilterboks

3. Rengjør området der filterboksen skal festes.

4. Fjern filterboksen og rengjør monteringsoverflaten.

5. Smør pakningen på filterboksen med ren olje.

6. Monter filterboksen for hånd til pakningen kommer i berøring med monteringsoverflaten, og drei den deretter en halv omdreining til.

7. Stram til tappepluggen på bunnen av filterboksen.

Drivstoffoppsamlingsslangen, som finnes inne i drivstofftanken, er utstyrt med en skjerm som hindrer at smuss kommer inn i drivstoffsystemet. Fjern drivstoffoppsamlingsslangen og rengjør skjermen som nødvendig.

1. Lås opp og hev operatørens konsollpanel (Figur 56).



   Figur 56

   1. Operatørens konsollpanel
   2. Lås

   Fare

   Elektrolytten i batteriet inneholder svovelsyre, en dødelig gift som også kan forårsake alvorlige brannskader.

   • Ikke drikk elektrolytt, og unngå kontakt med hud, øyne og klær. Bruk vernebriller for å beskytte øynene og gummihansker for å beskytte hendene.

   • Fyll batteriet i nærheten av rent vann som kan brukes til å skylle huden.

2. Kople en batterilader på 3–4 A til batteripostene. Lad batteriet med 3 til 4 A i 4 til 8 timer.

3. Når batteriet er oppladet, kobler du laderen fra strømuttaket og batteripolene.

   Advarsel

   Når batteriet lades, utvikles det gasser som kan eksplodere.

   Røyk aldri i nærheten av batteriet, og hold gnister og åpen ild borte fra batteriet.

4. Koble den positive kabelen (rød) til den positive (+) polen og den negative kabelen (svart) til den negative (-) polen (Figur 57). Fest kablene til polene med hodeskruer og muttere. Kontroller at den positive (+) klemmen er skjøvet helt ned på polen, og at kabelen er plassert tett inntil batteriet. Kabelen må ikke komme i berøring med batteridekslet. Skyv gummihetten over den positive polen for å forhindre muligheten for kortslutning.



   Figur 57

   1. Positiv batterikabel
   2. Negativ batterikabel

   Advarsel

   Batteripoler, klemmer og tilknyttet tilbehør inneholder bly og blyforbindelser: kjemikalier som er kjente i staten California for å føre til kreft og forplantningsskader. Vask hendene etter at du har håndtert et batteri.

5. Smør begge batterikoplingene med Grafo 112X (Toro-delenummer 505-47), vaselin eller smørefett for å forhindre korrosjon. Skyv gummihetten over den positive polen.

6. Lukk konsollpanelet, og fest låsen.

   Advarsel

   Batteripolene eller metallverktøy kan kortslutte mot metallkomponenter og forårsake gnister. Gnistene kan føre til at batterigassene eksploderer, noe som kan forårsake personskade.

   • Når du fjerner eller monterer batteriet, må du passe på at batteripolene ikke berører metalldeler på maskinen.

   • La ikke metallverktøy kortslutte mellom batteripolene og metalldeler på maskinen.

   Advarsel

   Feilaktig ruting av batterikabler kan skade maskinen og kablene og forårsake gnister. Gnistene kan føre til at batterigassene eksploderer, noe som kan forårsake personskade.

   • Koble alltid fra den negative (svarte) batterikabelen før du kobler fra den positive (røde) kabelen.

   • Koble alltid til den positive (røde) batterikabelen før du setter på den negative (svarte) kabelen.

Important: Før du sveiser på maskinen, må du koble den negative kabelen fra batteriet for å forhindre at det elektriske systemet tar skade.

Note: Kontroller batteriets tilstand ukentlig eller etter hver 50. driftstime. Hold batteripolene og hele batterikassen ren. Et skittent batteri lades sakte ut. Du rengjør batteriet ved å fjerne det fra maskinen og vaske hele kassen med en oppløsning av natron og vann. Skyll med rent vann. Smør batteripolene og kabelskjøtestykkene med Grafo 112X (Toro-delenummer 505-47) eller vaselin for å forhindre korrosjon.

Sikringene er plassert under operatørens kontrollpanel.

Figur 58

Lås opp låsen og hev operatørens konsollpanel (Figur 59) for å få tilgang til sikringene (Figur 60).

Figur 59

1. Operatørens konsollpanel
2. Lås

Figur 60

1. Sikringer

Note: Hjulmutterene på forhjulene er ½–20 UNF. Hjulmutterne på bakhjulene er M12 x 1,6-6H (metrisk).

Kontroller oljenivået etter hver 400. driftstime. Bruk SAE 85W-140-girolje av høy kvalitet.

1. Med maskinen på en jevn flate, plasser hjulet slik at en kontroll-/påfyllingsplugg (Figur 61) er plassert i klokken tolv-stilling og den andre i klokken tre-stilling.



   Figur 61

   1. Kontroll/tappeplugg (stilt til klokken 3)

2. Ta ut pluggen som er i klokken tre-stilling (Figur 61). Oljenivået bør være innenfor 6 mm fra kontrollplugghullet.

3. Hvis oljenivået er lavt, ta ut pluggen i klokken tolv-stilling og tilfør olje til den begynner å renne ut av hullet i klokken tre-stillingen.

4. Sett inn begge pluggene gjen.

5. Gjenta trinn 1–3 på det andre planetgirsystemet.

Skift oljen etter de første 250 driftstimene. Skift oljen deretter hver 800. driftstime eller årlig, avhengig av hva som inntreffer først. Bruk SAE 85W-140-girolje av høy kvalitet.

1. Sett maskinen på en jevn flate med et hjul slik at tappepluggene står på laveste stilling (klokken seks) (Figur 62).



   Figur 62

   1. Kontroll-/tappeplugg

2. Plasser et tappefat under planetnavet. Ta ut begge pluggene, og la oljen renne ut.

3. Plasser et tappefat under bremsehuset. Ta ut tappepluggen, og la oljen renne ut (Figur 63).



   Figur 63

   1. Bremsehus
   2. Tappeplugg

4. Sett pluggen i bremsehuset gjen når all oljen har rent ut fra begge steder.

5. Roter hjulet til de åpne hullene i planetgiret er i klokken 11- og klokken 1-stilling (Figur 64).



   Figur 64

   1. Hullene i klokken 11- og klokken 1-stilling

6. Fyll planetgiret med 0,53–0,59 liter SAE 85W-140-girsmøring med høy kvalitet gjennom et av de åpne hullene.

7. Sett inn pluggene igjen.

8. Gjør det samme med planetgiret/bremsene på motsatt side.

Bakakselen har blitt fylt med SAE 85W-140-girolje på fabrikken. Kontroller oljenivået før du starter motoren for første gang, og deretter hver 400. time. Kapasiteten til systemet er 2,4 l. Se etter lekkasjer hver dag.

1. Sett maskinen på en jevn flate.

2. Ta ut en kontrollplugg på den ene enden av akselen (Figur 65), og kontroller at oljen når opp til bunnen av hullet. Hvis nivået er lavt, fjerner du fyllepluggen (Figur 65) og fyller olje til den når opp til bunnen av kontrollplugghullene.



   Figur 65

   1. Kontrollplugg
   2. Fylleplugg

1. Sett maskinen på en jevn flate.

2. Rengjør områdene rundt de tre tappepluggene, én på hver ende og én i midten (Figur 66).



   Figur 66

   1. Plassering av tappeplugg

3. Fjern kontrollpluggene (3) og åpningen i lokket til hovedakselen slik at oljen renner ut raskere.

4. Fjern tappepluggene, og la oljen renne ut i tappefatene.

5. Sett pluggene på plass.

6. Fjern en kontrollplugg og fyll akselen med rundt 2,4 l 85W-140-girolje eller til oljenivået når opp til bunnen av hullet.

7. Sett kontrollpluggen på plass.

Maskinen må ikke bevege seg når du slipper opp trekkpedalen. Hvis dette skjer, må maskinen justeres.

1. Parker maskinen på en jevn overflate, slå av motoren, sett hastighetskontrollen til sakte og senk klippeenhetene ned på gulvet. Trykk kun ned høyre bremsepedal, og sett på parkeringsbremsen.

2. Jekk opp den venstre siden av maskinen til venstre frontdekk er over verkstedsgulvet. Støtt maskinen med jekkstøtter, slik at den ikke kan falle ned ved et uhell.

3. Start motoren, og la den gå på tomgang.

4. Juster låsemutrene på pumpens stagende for å flytte pumpekontrollrøret forover for å unngå bevegelse framover, eller bakover for å unngå bevegelse bakover (Figur 67).



   Figur 67

   1. Låsemutrer på pumpestangen
   2. Pumpekontrollrør

5. Når hjulet slutter å rotere, strammer du låsemutrene for å sikre justeringen.

6. Stopp motoren, og slipp opp den høyre bremsen. Ta bort jekkstøttene, og senk maskinen ned på verkstedsgulvet. Prøvekjør maskinen for å kontrollere at den ikke kryper.

1. Mål avstanden fra midten til midten (i akselhøyde) foran og bak på styredekkene. Målingen foran må være 3 mm kortere enn målingen bak (Figur 68).



   Figur 68

   1. Fronten av trekkenheten
   2. 3 mm mindre enn bak på dekket
   3. Avstand fra midten til midten

2. Fjern splinten og mutteren fra begge kuleleddene til parallellstaget når du vil justere (Figur 69). Fjern kuleleddet til parallellstaget fra støtten til akselkassen.



   Figur 69

   1. Parallellstagklemme
   2. Kuleledd til parallellstag

3. Løsne klemmene på begge sider av parallellstagene (Figur 69).

4. Vri det frittstående kuleleddet innover eller utover én (1) hel omdreining. Stram klemmen i den løse enden av kuleleddet.

5. Vri hele kuleleddet i samme retning (innover eller utover) én (1) hel omdreining. Stram klemmen i den tilkoblede enden av kuleleddet.

6. Fest kuleleddet til støtten for akselkassen, og fest mutteren godt. Mål spissingen.

7. Gjenta prosedyren om nødvendig.

8. Stram mutteren, og sett i en ny splint når justeringen er riktig.

Fjern rusk fra motorområdet, oljekjøleren og radiatoren daglig. Rengjør dem oftere under skitne forhold.

1. Lås opp og sving bakre skjerm åpen (Figur 70). Rengjør skjermen grundig for alt rusk og skitt.

   Note: Når du vil flytte skjermen, løfter du av hengselsplintene.



   Figur 70

   1. Bakre skjermlås

2. Rengjør begge sidene av oljekjøleren/radiatorområdet (Figur 71) grundig med trykkluft. Start fra forsiden og blås rusk ut mot bakdelen. Rengjør så fra baksiden og blås ut mot fremre ende. Gjenta prosedyren flere ganger til alt rusk er borte.



   Figur 71

   1. Oljekjøler/radiator

   Important: Hvis du rengjør oljekjøleren eller radiatoren med vann, vil komponentene blir skadet eller ruster tidligere enn ellers.

3. Lukk bakskjermen, og fest den med låsene.

Juster bremsene når det er mer enn 13 mm frigang på bremsepedalen, eller når bremsene ikke virker effektivt. Frigang er avstanden bremsepedalen kan beveges før du merker bremsemotstand.

1. Fjern låsen fra bremsepedalene, slik at pedalene virker uavhengig av hverandre.

2. Hvis du vil redusere frigangen til bremsepedalene, strammer du bremsene.

   1. Løsne den fremre mutteren på gjengeenden på bremsekabelen (Figur 72).



      Figur 72

      1. Bremsekabel

   2. Trekk til den bakre mutteren for å flytte kabelen bakover til bremsepedalene har en frigang på 0–13 mm.

      Note: Påse at det ikke er spenning i bremsen når pedalen slippes opp.

   3. Trekk til de fremre mutrene etter at du har justert bremsene riktig.

Kontroller remmenes tilstand og spenning (Figur 73) etter hver 100. driftstime.

1. Remmen har riktig spenning når du kan trykke den ned 10 mm midt mellom remskivene med en kraft på 4,5 kg.

2. Hvis du ikke kan trykke den ned 10 mm, løsner du monteringsboltene for generatoren (Figur 73). Øk eller reduser spenningen til generatorremmen, og stram til boltene. Kontroller hvor langt ned du kan trykke beltet, for å kontrollere at spenningen er riktig.



   Figur 73

   1. Generator
   2. Monteringsbolt

Skift den hydrauliske oljen etter hver 800. driftstime under vanlige forhold. Hvis oljen blir forurenset, kontakter du den lokale Toro-forhandleren fordi systemet da må tømmes. Forurenset olje ser melkeaktig eller svart ut sammenlignet med ren olje.

1. Slå av motoren, og åpne panseret.

2. Kople fra returledningen til kassen på undersiden av beholderen, og la den hydrauliske oljen renne ned i et stort tappefat. Kople til ledningen når den hydrauliske oljen slutter å renne.

3. Fyll beholderen med omtrent 28,4liter hydraulisk olje. Se Kontrollere den hydrauliske oljen.

   Important: Bruk bare hydraulikkvæskene som er angitt. Andre væsker kan skade systemet.

4. Sett lokket på beholderen. Start motoren, og bruk alle hydrauliske kontroller til å fordele den hydrauliske oljen i systemet. Kontroller at det ikke finnes lekkasjer, og stopp deretter motoren.

5. Kontroller oljenivået, og fyll på mer til nivået når opp til FULL-merket på peilestaven. Ikke fyll på for mye.

Skift de to hydrauliske filterne etter de første 200 driftstimene. Deretter skifter du filterne etter hver 800. driftstime under vanlige forhold.

Bruk erstatningsfilter fra Toro, delenummer 94-2621 på den bakre (klippeenhet) siden av maskinen og 75-1310 på fronten (belastningen) av maskinen.

Important: Hvis du bruker et annet filter, kan dette føre til at garantien blir ugyldig for enkelte komponenter.

1. Sett maskinen på en jevn overflate, senk klippeenhetene, stopp motoren, sett på parkeringsbremsene, og ta nøkkelen ut av tenningen.

2. Rengjør området rundt der filteret skal festes. Plasser et tappefat under filteret, og ta ut filteret (Figur 74 og Figur 75).

3. Smør den nye filterpakningen, og fyll filteret med hydraulisk olje.



   Figur 74

   1. Hydraulisk filter


   Figur 75

   1. Hydraulisk filter

4. Pass på at området der filteret skal festes er rent. Skru filteret på til pakningen kommer i kontakt med monteringsplaten. Stram deretter filteret med en halv omdreining til.

5. Start motoren og la den gå i omtrent to minutter for å blåse luft ut fra systemet. Stopp motoren og kontroller om det finnes lekkasjer.

Undersøk hydrauliske ledninger og slanger daglig for å kontrollere at det ikke er lekkasjer, at det ikke er knekk på dem, at ingen monteringsstøtter er løse, at ingen beslag er løse, og at de ikke er slitt på grunn av værforhold, kjemisk forringelse eller andre årsaker. Foreta alle nødvendige reparasjoner før bruk.

Note: Alle de fremre og de bakre enhetene fungerer sammen ved sliping.

1. Sett maskinen på en jevn overflate, senk klippeenhetene, stopp motoren, sett på parkeringsbremsen og flytt kraftuttaksbryteren til av-stilling.

2. Lås opp og åpne panseret, slik at kontrollene vises.

3. Foreta innledende spole til motstål-justeringer som er korrekte for sliping på alle klippeenhetene som skal slipes. Se i klippeenhetens brukerhåndbok.

4. Velg enten fremre, bakre eller begge slipespaker for å bestemme hvilke spoler som slipes (Figur 76).

5. Start maskinen, og la den gå på tomgang.

   Fare

   Endring av motorhastigheten mens du sliper kan føre til at spolene stopper.

   • Endre aldri motorhastigheten mens du sliper.

   • Sliping skal kun utføres mens motoren går på tomgang.

   Fare

   For å unngå personskader må du forsikre deg om at du går klar av klippeenhetene før du fortsetter.

6. Med klippehastighetsbegrenseren i klippestilling, flytt kraftuttaksbryteren til på-stillingen. Trykk på hevebryteren for å starte sliping av valgte spoler.

7. Påføre lappingsmasse med en børste med langt håndtak. Bruk aldri børster med korte håndtak.



   Figur 76

   1. Fremre slipespak
   2. Bakre slipespak

8. Hvis spolene stopper eller blir uberegnelige ved sliping, øk gasshastigheten til spolen stabiliserer seg.

9. For å gjøre en justering på klippeenhetene ved sliping, vri spolene av ved å trykke bak på hevebryteren, flytt kraftuttaksbryteren til av-stillingen og stopp motoren. Etter at justeringene er fullført, gjenta trinnene til og med 8.

10. Gjenta prosedyren for alle klippeenheter som du vil skal slipes.

11. Når du er ferdig, still slipespakene tilbake til klippestilling, senk panseret og vask av all lappingsmassen fra klippeenhetene. Juster klippeenhetens spole til motstål etter behov. Flytt hastighetskontrollene for klippeenhetens spoler til ønsket klippestilling.

    Important: Hvis slipebryteren ikke stilles tilbake til av-stilling eller sliping vil klippeenhetene ikke heves eller fungere på korrekt måte.

    Note: Ekstra instruksjoner og framgangsmåter om sliping finnes i brukerveiledningen til Toro Sharpening Reel & Rotary Mowers, skjemanr. 80-300SL.

    Note: For en bedre knivegg, dra en fil over forsiden av motstålet etter sliping. Dette vil fjerne alle ru eller skarpe kanter på kniveggen.
