Esta máquina é um cortador de relva com transporte de utilizador e cilindro de lâminas destinada a ser utilizada por operadores profissionais contratados em aplicações comerciais. Foi principalmente concebida para cortar a relva em parques, campos de golfe, campos desportivos e relvados comerciais bem mantidos. Não foi concebida para cortar arbustos, cortar relva e outras ervas ao longo de autoestradas nem para utilizações agrícolas.
Leia estas informações cuidadosamente para saber como utilizar o produto, como efetuar a sua manutenção de forma adequada, evitar ferimentos pessoais e danos no produto. A utilização correta e segura do produto é da exclusiva responsabilidade do utilizador.
Pode contactar a Toro diretamente através do site www.toro.com para obter informações sobre produtos e acessórios, para obter o contacto de um representante ou para registar o seu produto.
Sempre que necessitar de assistência, peças genuínas Toro ou informações adicionais, entre em contacto com um representante de assistência autorizado ou com a assistência ao cliente Toro, indicando os números de série e modelo do produto. Figura 1 identifica a localização dos números de série e de modelo na travessa dianteira direita do chassis do produto. Escreva os números no espaço fornecido.

Este manual identifica potenciais perigos e tem mensagens de segurança identificadas pelo símbolo de alerta de segurança (Figura 2), que identifica perigos que podem provocar ferimentos graves ou mesmo a morte, se não respeitar as precauções recomendadas.

Neste manual são ainda utilizados dois termos para identificar informações importantes. A palavra Importante chama a atenção para informações especiais de ordem mecânica e a palavra Nota sublinha informações gerais que requerem especial atenção.
Este produto cumpre todas as diretivas europeias relevantes, para mais informações consultar a folha de Declaração de conformidade (DOC) em separado, específica do produto.
Como em algumas áreas existem regulamentos locais, estatais ou federais que exigem a utilização de um silenciador de escape no motor desta máquina, foi incorporado um silenciador de escape no conjunto do tubo de escape.
Os silenciadores de escape genuínos da Toro são aprovados pelo USDA Forestry Service.
Important: Este motor está equipado com um silenciador de escape e proteção contra chamas. Utilizar ou operar o motor em qualquer terreno com floresta, arbustos ou relva sem um silenciador de escape e proteção contra chamas mantido em boas condições ou motor adaptado, equipado e mantido para a prevenção de fogo é uma violação da secção 4442 do código de recursos públicos da Califórnia. Poderão existir leis semelhantes noutros estados ou zonas federais.
O Manual do proprietário do motor é fornecido para informações acerca do sistema de emissões, manutenção e garantia da US Environmental Protection Agency (EPA) e regulamento de controlo de emissões da Califórnia. A substituição pode ser solicitada através do fabricante do motor.
CALIFÓRNIA
Proposição 65 Aviso
É do conhecimento do Estado da Califórnia que os gases de escape a alguns dos componentes deste veículo contêm químicos que podem provocar cancro, defeitos congénitos ou outros problemas reprodutivos.
É do conhecimento do Estado da Califórnia que a utilização deste produto pode causar exposição a químicos que podem provocar cancro, defeitos congénitos ou outros problemas reprodutivos.
Esta máquina respeita ou ultrapassa as especificações das normas EN ISO 5395:2013 (sempre que existam os autocolantes adequados) e ANSI B71.4-2012 em vigor na altura do seu fabrico.
A utilização ou manutenção indevida por parte do utilizador ou do proprietário pode provocar ferimentos. De modo a reduzir o risco de lesões, respeite estas instruções de segurança e preste toda a atenção ao símbolo de alerta de segurança, que indica CUIDADO, AVISO ou PERIGO – "instruções de segurança pessoal". O não cumprimento desta instrução pode resultar em acidentes pessoais ou mesmo em morte.
As seguintes instruções pertencem às normas EN ISO 5395:2013 e ANSI B71.4-2012.
Leia atentamente o Manual do utilizador e o restante material de formação. Familiarize-se com os controlos, sinais de segurança e com a utilização apropriada do equipamento.
Nunca permita que se aproximem do cortador crianças ou pessoas que desconheçam as instruções de utilização e manutenção do cortador. Os regulamentos locais podem determinar restrições relativamente à idade do utilizador.
Nunca corte a relva com pessoas por perto, sobretudo no caso de crianças ou animais de estimação.
Não se esqueça que o operador ou utilizador é o único responsável por qualquer acidente e outros perigos causados a outrem ou aos seus bens.
Não transporte passageiros.
Os condutores e mecânicos devem procurar receber formação profissional. A formação dos utilizadores é da responsabilidade do proprietário. A respetiva formação deve destacar:
o cuidado e a concentração a ter durante a utilização deste tipo de equipamento;
o controlo da máquina numa inclinação não será recuperado com a utilização do travão. As principais razões para a perda do controlo são:
aderência insuficiente das rodas;
excesso de velocidade;
travagens inadequadas;
o tipo de máquina é inadequado para a tarefa;
falta de atenção às possíveis consequências do estado do piso, especialmente em declives;
engate incorreto ou má distribuição da carga.
O proprietário/utilizador pode evitar e é responsável por acidentes ou lesões provocados em si próprio, em terceiros ou em bens de qualquer tipo.
Enquanto cortar a relva, use sempre calçado antiderrapante, calças compridas, chapéu resistente, óculos de segurança e proteção auricular. O cabelo solto, roupas largas e joias poderão ficar presos nas peças móveis. Nunca utilize o equipamento se usar sandálias ou estiver descalço.
Examine atentamente a área onde irá utilizar o equipamento, retirando qualquer objeto que possa ser projetado pela máquina.
Substitua os silenciadores avariados.
Verifique o estado do terreno para determinar quais os acessórios e engates necessários para executar a tarefa de forma adequada e segura. Utilize apenas acessórios e engates aprovados pelo fabricante.
Verifique que os comandos de presença do utilizador, os interruptores de segurança e os resguardos estão corretamente montados e a funcionar corretamente. Não utilize a máquina se estes componentes não estiverem a funcionar corretamente.
Para evitar lesões pessoais ou danos materiais, tenha um cuidado extremo no manuseamento da gasolina. A gasolina é extremamente inflamável e os vapores são explosivos.
Apague todos os cigarros, charutos, cachimbos e outras fontes de ignição.
Utilize apenas um contentor para combustível aprovado.
Nunca retire a tampa do depósito, nem adicione combustível quando o motor se encontrar em funcionamento.
Deixe o motor arrefecer antes de adicionar combustível.
Nunca ateste a máquina no interior.
Nunca guarde a máquina ou o recipiente de combustível onde uma fonte de fogo, faísca ou luz piloto, como junto de uma caldeira ou outros eletrodomésticos.
Nunca encha recipientes no interior de um veículo ou camião ou reboque com um revestimento de plástico. Coloque sempre os recipientes no chão, longe do veículo, antes de os encher.
Retire o equipamento do camião ou do atrelado e abasteça-o no chão. Se tal não for possível, abasteça a máquina no veículo com um recipiente portátil e não a partir do bico de abastecimento normal.
Mantenha o bico sempre em contacto com o anel exterior do depósito de combustível ou com a abertura do recipiente até concluir a operação. Não utilize um dispositivo de abertura do bico.
Se o combustível for derramado para cima da roupa, mude de roupa imediatamente.
Nunca encha demasiado o depósito de combustível. Volte a colocar a tampa do combustível e aperte-a a bem.
Não utilize o motor em espaços confinados onde se acumulem gases de monóxido de carbono e outro gases de exaustão.
A operação de corte deve ser efetuada apenas com luz natural ou com iluminação artificial adequada.
Antes de tentar pôr o motor a funcionar, desative as embraiagens de engate das lâminas, coloque a alavanca das mudanças em ponto morto e aplique o travão de estacionamento.
Tenha em conta que não existem declives seguros. Os percursos em declives relvados requerem um cuidado especial. Para prevenir o capotamento:
não arranque nem pare bruscamente quando estiver a subir ou a descer um declive.
deve ser mantida uma velocidade baixa da máquina em declives e curvas apertadas.
esteja atento a lombas e valas e a outros perigos ocultos.
Não faça curvas apertadas. Tenha cuidado ao fazer marcha-atrás.
Use contrapeso(s) ou pesos de rodas quando tal for sugerido no manual do utilizador.
Esteja atento a buracos no terreno e a outros perigos ocultos.
Tome atenção ao tráfego quando utilizar a máquina perto de vias de circulação ou sempre que tiver de atravessá-las.
Pare a rotação das lâminas antes de atravessar superfícies que não sejam relvadas.
Quando utilizar algum engate, nunca efetue descargas se houver alguém por perto, nem permita que alguém se aproxime da máquina enquanto esta estiver a funcionar.
Nunca utilize a máquina com coberturas ou proteções danificadas, ou sem os dispositivos de segurança devidamente colocados. Certifique-se de que todos os interruptores de segurança se encontram montados, ajustados e a funcionar corretamente.
Não altere os valores do regulador do motor nem acelere demasiado o motor. Se utilizar o motor a velocidades excessivas, pode aumentar o risco de danos pessoais.
Antes de abandonar o lugar do utilizador:
pare numa zona nivelada;
desative a tomada de força e desça os engates;
passe para ponto morto e aplique o travão de estacionamento;
pare o motor e retire a chave.
Desative a transmissão dos engates durante o transporte ou quando não os estiver a utilizar.
Pare o motor e desative a transmissão dos engates:
antes de reabastecer;
antes de fazer ajustes da altura, a não ser que o mesmo possa ser feito a partir do lugar do condutor.
antes de limpar obstruções;
antes de examinar, limpar ou reparar o cortador;
após embater num objeto estranho ou em caso de vibrações anormais. Inspecione o cortador quanto a danos e proceda a reparações antes de voltar a utilizar o equipamento.
Reduza a regulação ao desligar o motor e, se este estiver equipado com uma válvula de corte, desligue a alimentação do combustível ao terminar o trabalho de corte.
Mantenha mãos e pés afastados das unidades de corte.
Antes de recuar, olhe para trás e para baixo de modo a evitar acidentes.
Abrande e tome as precauções necessárias quando virar e atravessar estradas ou passeios. Desative os cilindros quando terminar a operação de corte.
Não utilize a máquina quando se encontrar sob o efeito de álcool ou drogas.
Os raios podem causar ferimentos graves ou morte. Se forem vistos raios ou ouvidos trovões na área, não opere a máquina – procure abrigo.
Tome todas as precauções necessárias quando colocar ou retirar a máquina de um reboque ou camião.
Tome todas as precauções necessárias quando se aproximar de esquinas sem visibilidade, arbustos, árvores ou outros objetos que possam obstruir o seu campo de visão.
Mantenha todas as porcas e parafusos bem apertados para se assegurar que o equipamento funciona em condições de segurança.
Nunca guarde o veículo com combustível no depósito, armazenado num local fechado onde os gases possam entrar em contacto com chamas ou faíscas.
Espere que o motor arrefeça antes de o armazenar em ambiente fechado.
Para reduzir o risco de incêndio, mantenha o motor, silenciador, compartimento da bateria e a área de armazenamento de combustível livres de aparas de relva, folhas ou massa lubrificante em excesso.
Mantenha todas as peças em boas condições de trabalho e componentes hidráulicos corretamente apertados. Substitua todos os autocolantes ilegíveis e peças danificadas.
Se tiver que drenar o depósito de combustível, faça-o no exterior.
Tenha cuidado ao fazer ajustes na máquina, para não entalar os dedos nas lâminas em movimento ou em peças fixas da máquina.
Em máquinas multicilindros/multirolos esteja atento ao facto de que a rotação de um cilindro pode provocar a rotação de outros cilindros.
Desative as transmissões, baixe as unidades de corte, engate o travão de estacionamento, desligue o motor e retire a chave da ignição. Antes de efetuar o ajuste, a limpeza ou a reparação da máquina, aguarde até que esta pare por completo.
Elimine as aparas de relva e detritos das unidades de corte, transmissões, silenciadores e do motor, de modo a evitar riscos de incêndio. Limpe as zonas que tenham óleo ou combustível derramado.
Utilize apoios para suportar os componentes da máquina sempre que necessário.
Cuidadosamente, liberte a pressão dos componentes com energia acumulada.
Desligue a máquina antes de efetuar qualquer reparação. Desligue o terminal negativo em primeiro lugar e o terminal positivo no final. Volte a ligar o terminal positivo em primeiro lugar e o terminal negativo no final.
Tome todas as precauções necessárias quando efetuar a verificação dos cilindros. Use luvas e tome as devidas precauções durante a respetiva manutenção.
Mantenha as mãos e os pés longe de peças em movimento. Se possível, não efetue qualquer ajuste quando o motor se encontrar em funcionamento.
Carregue as baterias num espaço aberto e bem ventilado, longe de faíscas e chamas. Retire a ficha do carregador da tomada antes de o ligar à bateria/desligar da bateria. Utilize roupas adequadas e ferramentas com isolamento.
Tome todas as precauções necessárias quando colocar ou retirar a máquina de um atrelado ou camião.
Utilize rampas de largura total para carregar a máquina num atrelado ou camião.
Prenda a máquina de forma segura utilizando correias, correntes, cabos ou cordas. As correias frontal e traseira devem estar dirigidas para baixo e para fora da máquina.
A lista que se segue contém informações de segurança específicas dos produtos Toro, assim como outra informação útil não incluída nas normas CEN, ISO ou ANSI.
Este produto pode provocar a amputação de mãos e pés, e a projeção de objetos. Respeite sempre todas as instruções de segurança, de modo a evitar lesões graves ou mesmo a morte.
Se a máquina for utilizada com qualquer outro propósito, poderá pôr em perigo o utilizador ou outras pessoas.
Os gases de escape contêm monóxido de carbono, um gás inodoro e venenoso que poderá provocar a morte.
Nunca ligue o motor num espaço fechado.
Aprenda a parar rapidamente o motor.
Não utilize a máquina quando calçar sandálias, ténis ou sapatilhas.
Recomenda-se a utilização de sapatos de proteção e calças compridas, por vezes exigidos por alguns regulamentos de segurança locais.
Manuseie o combustível com cuidado. Limpe todo o combustível derramado.
Verifique o funcionamento dos interruptores de segurança diariamente, de modo a garantir que a máquina funciona de forma correta. Se um interruptor apresentar qualquer defeito, deverá ser substituído antes de utilizar a máquina.
Antes de pôr o motor a funcionar, instale-se no banco do condutor.
A utilização da máquina requer atenção. Para evitar qualquer perda de controlo:
Não conduza a máquina nas proximidades de bancos de areia, depressões, cursos de água ou outros perigos.
Reduza a velocidade ao efetuar curvas pronunciadas. Evite paragens e arranques bruscos.
Quando se aproximar de cruzamentos, dê sempre a prioridade a quem se apresentar pela direita.
Utilize os travões de serviço nas descidas, de modo a reduzir a velocidade de avanço e manter o controlo da máquina.
Quando utilizar a máquina com o sistema de proteção contra capotamento (ROPS) montado remova o ROPS e use sempre o cinto de segurança.
Suba as unidades de corte quando conduzir a máquina de uma zona de trabalho para outra.
Não toque no motor, panela de escape ou silenciador, quando o motor se encontrar em funcionamento, ou logo depois de o ter parado, pois tratam-se de áreas que se podem encontrar a uma temperatura suscetível de provocar queimaduras graves.
Em qualquer declive existe a possibilidade do cortador se virar ou capotar mas o risco aumenta proporcionalmente em relação ao ângulo de inclinação. Deverão evitar-se declives acentuados.
Para manter o controlo da máquina, baixe as unidades de corte ao descer declives.
Engrene a transmissão de tração lentamente, mantenha sempre o pé no pedal de tração especialmente quando está a descer.
Utilize a marcha-atrás no pedal de tração para travar.
Se a máquina for abaixo quando estiver a subir um declive não volte a máquina. Recue lentamente e a direito ao descer o declive.
Quando uma pessoa ou um animal surgir repentinamente na área de corte, pare imediatamente de cortar. Uma utilização descuidada, combinada com a inclinação do terreno, ricochetes ou resguardos colocados incorretamente, pode provocar ferimentos devido a objetos projetados. Não deverá retomar a operação até que a zona se encontre deserta.
Certifique-se de que todas as ligações hidráulicas se encontram bem apertadas e em bom estado de conservação antes de colocar o sistema sob pressão.
Afaste o corpo e as mãos de fugas ou bicos que projetem fluido hidráulico de alta pressão. Utilize papel ou cartão para encontrar fugas e não as mãos. O fluido hidráulico sob pressão pode penetrar na pele e provocar lesões graves. Em caso de penetração do fluido na pele, consulte imediatamente um médico.
Antes de desligar ou executar qualquer tarefa no sistema hidráulico, deve retirar a pressão do sistema, desligando o motor e fazendo baixar as unidades de corte e os acessórios.
Verifique regularmente o aperto e o desgaste dos tubos de combustível. Aperte-as ou repare-as conforme necessário.
Se for necessário colocar o motor em funcionamento para executar qualquer ajuste, deverá manter as mãos, pés, roupa e outras partes do corpo longe do motor e outras peças em movimento.
Para garantir a segurança e precisão do motor, solicite a um distribuidor autorizado da Toro a verificação do regime máximo do motor com um conta-rotações.
Se for necessário efetuar reparações de vulto ou se alguma vez necessitar de assistência, contacte um distribuidor Toro autorizado.
Use unicamente engates e peças sobressalentes aprovados pela Toro. A garantia poderá ser anulada se utilizar a máquina com acessórios ou engates não aprovados.
Esta unidade apresenta um nível de potência acústica garantido de 101 dBA, que inclui um Valor de incerteza (K) de 1 dBA.
O nível de potência acústica foi determinado de acordo com os procedimentos descritos na ISO 11094.
Esta unidade apresenta um nível de pressão sonora no ouvido do operador de 83 dBA, que inclui um valor de incerteza (K) de 1 dBA.
O nível de pressão acústica foi determinado de acordo com os procedimentos descritos na EN ISO 5395:2013.
Mão-Braço
Nível de vibração medido na mão direita = 0.3 m/s2
Nível de vibração medido na mão esquerda = 0.3 m/s2
Valor de incerteza (K) = 0,16 m/s2
Os valores medidos foram determinados de acordo com os procedimentos descritos na EN ISO 5395:2013.
Estrutura
Nível de vibração medido = 0,2 m/s2
Valor de incerteza (K) = 0,1 m/s2
Os valores medidos foram determinados de acordo com os procedimentos descritos na EN ISO 5395:2013.
![]() |
Os autocolantes de segurança e de instruções são facilmente visíveis e situam-se próximo das zonas de potencial perigo. Substitua todos os autocolantes danificados ou perdidos. |























Note: Determine os lados direito e esquerdo da máquina a partir da posição normal de utilização.
Dependendo da largura das unidades de corte que vão ser instaladas na unidade de tração, ajuste os rolos de apoio da seguinte forma:
Peças necessárias para este passo:
| Autocolante de aviso | 1 |
Em máquinas que exigem conformidade CE, coloque o autocolante de aviso, artigo n.º 120–1683 sobre o autocolante de aviso artigo n.º 120–1686.
Peças necessárias para este passo:
| Suporte de bloqueio do capot | 1 |
| Rebite | 2 |
| Parafuso, ¼ pol. x 2 pol. | 1 |
| Anilha plana, ¼ pol. | 2 |
| Porca de bloqueio, ¼ pol. | 1 |

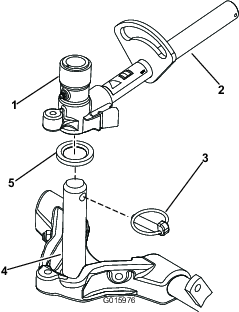

Solte o trinco do capot do suporte do trinco do capot (Figura 4).

Retire os (2) rebites que prendem o suporte do trinco do capot ao capot (Figura 5). Retire o suporte do trinco do capot do capot.

Ao alinhar os furos de montagem, posicione o suporte do trinco CE e o suporte do trinco do capot no capot. O suporte do trinco tem de estar contra o capot (Figura 5). Não retire o parafuso e porca do braço do suporte do trinco.

Alinhe as anilhas com os orifícios no lado interior do capot.
Aplique rebites nos suportes e nas anilhas ao capot (Figura 6).
Prenda o trinco no suporte do trinco do capot (Figura 7).

Aperte o parafuso no outro braço do suporte do trinco do capot e prenda o trinco na posição (Figura 8). Aperte o parafuso firmemente, mas não aperte a porca.

Peças necessárias para este passo:
| Guia de tubos frontal-direito | 1 |
| Guia de tubos frontal-esquerdo | 1 |

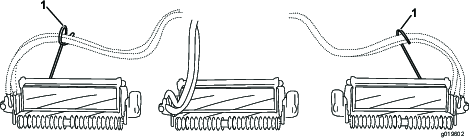

Retire os motores dos cilindros para fora dos suportes de envio.
Retire os suportes de envio e deite fora.
Retire as unidades de corte das respetivas embalagens. Proceda à respetiva montagem e aos ajustes conforme descrito no Manual do utilizador da unidade de corte.
Certifique-se de que o contrapeso (Figura 9) está instalado na extremidade adequada da unidade de corte conforme descrito no Manual do utilizador da unidade de corte.

Todas as unidades de corte são enviadas com a mola de compensação de relva montada do lado direito da unidade de corte. A mola de compensação da relva deve ser montada do mesmo lado da unidade de corte que o motor da transmissão do cilindro. Reposicione a compensação de relva como se segue:
Retire os 2 parafusos e porcas da carroçaria que prendem o suporte da barra aos separadores da unidade de corte (Figura 10).

Retire a porca flangeada que prende o parafuso com cabeça do tubo de mola ao separador da estrutura de suporte (Figura 10). Retire o conjunto.
Monte o parafuso no tubo da mola no separador oposto na estrutura de suporte e prenda com a porca flangeada. A cabeça do parafuso deve ser colocada no lado de fora do separador conforme ilustrado na Figura 11.

Monte o suporte da barra nos separadores da unidade de corte com os parafusos e porcas da carroçaria (Figura 11). Adicionalmente, na unidade de corte, monte o guia de tubos do lado esquerdo na frente dos separadores da unidade de corte ao reinstalar o suporte da barra (Figura 13).
Important: Nas unidades de corte n.º 4 (frontal esquerda) e n.º 5 (frontal direita), utilize as porcas de montagem do suporte da barra para instalar o guia de tubos na frente dos separadores da unidade de corte. Os guias de tubos devem inclinar para a unidade de corte central (Figura 12 a Figura 14).



Note: Quando instalar ou remover as unidades de corte certifique-se de que o contrapino do gancho está montado no orifício da haste da mola junto ao suporte da barra. Caso contrário, o contrapino do gancho deve ser instalado no orifício na extremidade da barra.
Aumente a marcha das unidades de corte traseiras removendo os (2) espaçadores da articulação, parafusos de cabeça sextavada e porcas flangeadas (Figura 15) da traseira (2 e 3) das estruturas de transporte da unidade de corte (Figura 12).

Baixe completamente todos os braços de elevação.
Revista o veio da estrutura de suporte com lubrificante novo (Figura 16).

Nas unidades de corte dianteiras, faça deslizar uma unidade de corte sob o braço de elevação enquanto insere o veio da estrutura de suporte para cima para dentro da forquilha da articulação do braço de elevação (Figura 16). Certifique-se de que a anilha de encosto está no sítio no veio da estrutura de suporte.
Prenda o veio da estrutura de suporte à forquilha do braço de elevação com o pino de encaixe (Figura 16).
Para bloquear (fixar) a marcha das unidades de corte, prenda a forquilha da articulação à estrutura de suporte com um pino de encaixe (Figura 17).

Note: A marcha fixa é recomendada ao cortar declives.
Utilize o seguinte procedimento nas unidades de corte traseiras quando a altura de corte for superior a 19 mm.
Retire o pino de sujeição e a anilha que prende o veio da articulação do braço de elevação ao braço de elevação e faça deslizar o veio de articulação do braço de elevação para fora do braço de elevação (Figura 18).

Insira a forquilha do braço de elevação no veio da estrutura de suporte (Figura 16).
Insira o veio do braço de elevação no braço de elevação e prenda-o com a anilha e o pino de sujeição (Figura 18).
Prenda corrente do braço de elevação ao suporte da corrente com o pino de encaixe (Figura 19). Utilize o número de elos da corrente conforme descrito no Manual do utilizador da unidade de corte.

Revista o veio estriado do motor do cilindro com massa lubrificante limpa.
Lubrifique o anel de retenção do motor do cilindro e instale-o na flange do motor.
Instale o motor rodando-o no sentido dos ponteiros do relógio de forma a que as flanges do motor se afastem dos parafusos (Figura 20). Rode o motor no sentido contrário aos ponteiros do relógio até que as flanges envolvam os parafusos e apertem os parafusos.
Important: Certifique-se de que os tubos do motor dos cilindros não estão torcidos, vincados ou em risco de ficarem entalados.

A mola de compensação de relva (Figura 21) transfere peso do cilindro dianteiro para o cilindro traseiro. (Isto ajuda a reduzir o efeito ondulado na relva, também conhecido como ondulação ou “bobbing”.)
Important: Faça ajustes na mola com a unidade de corte montada na unidade de tração, a apontar a direito para a frente e descida até ao nível do chão da oficina.
Certifique-se de que o contrapino do gancho está instalado no orifício traseiro na haste da mola (Figura 21).
Note: Ao fazer a manutenção à unidade de corte, mova o contrapino do gancho para o furo da haste da mola junto da mola de compensação de relva.

Aperte as porcas sextavadas na extremidade dianteira da haste da mola até que o comprimento da mola em compressão seja de 15,9 cm (Figura 21).
Note: Quando trabalhar em terrenos agrestes diminua o comprimento da mola em 13 mm. O acompanhamento do solo fica ligeiramente diminuído.
Note: A compensação da relva tem de ser reposta se a definição Altura de corte ou a Agressividade do corte forem alteradas.
Peças necessárias para este passo:
| Apoio da unidade de corte | 1 |
Se for necessário inclinar a unidade de corte para que a lâmina de corte e o cilindro fiquem expostos, coloque um apoio por baixo da unidade de corte para assegurar que as porcas nos parafusos de ajuste da extremidade traseira da barra de apoio não fiquem apoiadas sobre a superfície de trabalho (Figura 22).

Prenda a apoio ao suporte da corrente com o pino de encaixe (Figura 23).

Antes da sua utilização, a máquina deve ser lubrificada para garantir a lubrificação adequada. Consulte a secção Lubrificação. Não realizar uma lubrificação adequada pode causar uma falha prematura de peças vitais.
Verifique o nível do lubrificante do eixo traseiro antes de ligar o motor pela primeira vez, consulte Verificação do lubrificante do eixo traseiro na secção de Manutenção do sistema de transmissão.
Verifique o nível do fluido hidráulico antes de pôr o motor em funcionamento pela primeira vez; consulte Verificar o nível do fluido hidráulico na secção Operação.
Verifique o nível do óleo do motor antes e depois de pôr o motor em funcionamento pela primeira vez; consulte Verificar o nível do óleo do motor, na secção Operação.
Peças necessárias para este passo:
| Barra indicadora | 1 |
Utilize a barra indicadora para ajustar a unidade de corte. Consulte o Manual do utilizador da unidade de corte quanto aos procedimentos de ajuste (Figura 24).

Existem dois pedais (Figura 25) para controlar individualmente a tração das rodas, para apoiar nas mudanças de direção, assim como para ajudar a obter uma melhor tração em ladeiras.
A barra de bloqueio do pedal (Figura 25) liga ambos os pedais para engatar o travão de estacionamento.
Para engatar o travão de estacionamento, (Figura 25) junte os pedais com a alavanca de bloqueio do pedal, empurre para baixo o pedal da direita engatando o pedal de pé. Para libertar o travão de estacionamento, deverá pressionar um dos pedais do travão até que o bloqueio do travão de estacionamento desengate.

O pedal de tração (Figura 25) permite controlar o avanço e recuo da máquina. Pressione a zona superior do pedal para deslocar a máquina para a frente e a zona inferior para deslocar a máquina para trás. A velocidade irá depender da pressão exercida sobre o pedal. Para obter a velocidade máxima sem carga, deverá pressionar completamente o pedal quando o regulador se encontrar na posição FAST (rápido).
Para parar, reduza a pressão exercida sobre o pedal, até que este volte à posição central.
Para inclinar o volante da direção na sua direção, carregue no pedal (Figura 25) para baixo, e puxe o volante para si para a posição mais confortável e, em seguida, solte o pedal.
Quando o limitador da velocidade de corte (Figura 26) está voltado para cima controla a velocidade de corte e permite que as unidades de corte sejam engatadas. Cada espaçador ajusta a velocidade de corte em 0,8 km/h. Quanto mais espaçadores tiver na parte de cima do parafuso quanto mais devagar anda. Para transportar, incline para trás o limitador da velocidade de corte e obterá a velocidade de transporte máxima.
Efetue o ajuste dos parafusos (Figura 26) para limitar o curso do pedal de tração em marcha à frente ou atrás para limitar a velocidade.
Important: O parafuso limitador de velocidade deverá parar o pedal de tração antes que a bomba atinja o seu curso máximo, caso contrário, poderá danificar a bomba.

Esta alavanca (Figura 27) sobe e desce as unidades de corte e aciona e bloqueia as cabeças de corte quando as cabeças de corte estão ativadas para o modo de corte. As cabeças de corte não podem ser baixadas quando a alavanca de corte/transporte está na posição de transporte.
A ignição (Figura 27) tem três posições: Desligar, Ligar/Pré-aquecimento e Arranque.
O ecrã LCD InfoCenter mostra informações acerca da máquina como, por exemplo, o estado de operação e vários diagnósticos e outras informações acerca da máquina (Figura 27).
O interruptor da tomada de força (Figura 27) dispõe de duas posições: Para fora (arranque) e dentro (paragem). Puxe o botão de tomada de força para fora para engatar as lâminas da unidade de corte. Empurre o botão para desengatar as lâminas da unidade de corte.

Mova a alavanca do acelerador (Figura 27) para a frente para aumentar a velocidade e para trás para a diminuir.
Articule o interruptor para baixo para ligar os faróis (Figura 27).
O ponto de corrente (Figura 28) é utilizado para ligar acessórios elétricos opcionais de 12 volts.

Utilize o suporte do saco (Figura 28) para armazenamento.
Utilize as alavancas de retificação para retificar os cilindros (Figura 29).

Puxe a alavanca para fora para deslizar o banco para a frente ou para trás (Figura 30).
Rode o manípulo para ajustar o ângulo do apoio do braço do banco (Figura 30).
Mova a alavanca para ajustar o ângulo do encosto do banco (Figura 30).
Indica quando o banco está ajustado ao peso do operador (Figura 30). O ajuste da altura é feito posicionando a suspensão dentro da gama da região verde.

Ajuste do peso do operador (Figura 30). Puxe a alavanca para cima para aumentar a pressão de ar e empurre para baixo para diminuir a pressão de ar. O devido ajuste é obtido quando o indicador de peso se encontra na região verde.
O ecrã LCD InfoCenter apresenta informações sobre sua máquina, como o estado de utilização, os vários diagnósticos e outras informações sobre a máquina (Figura 31). Existe um ecrã de inicialização e um ecrã de informações principal do InfoCenter. Pode alternar entre o ecrã de inicialização e o ecrã de informações principal a qualquer altura pressionando qualquer um dos botões do InfoCenter e, em seguida, selecionando a seta direcional adequada.

Botão esquerdo, Botão de acesso ao menu/retroceder – pressione este botão para aceder aos menus InfoCenter. Também o pode utilizar para sair de qualquer menu que esteja a utilizar.
Botão do meio – utilize este botão para se deslocar pelos menus.
Botão direito – utilize este botão para abrir um menu em que uma seta para a direita indica conteúdo adicional.
Ventilação manual inversa – ativada pressionando, em simultâneo, os botões esquerdo e direito.
Sinal sonoro – ativado quando baixar as plataformas ou para avisos ou erros.
Note: O objetivo de cada botão pode mudar, dependendo do que é requerido no momento. Cada botão terá a indicação de um ícone apresentando a função atual.
| SERVICE DUE | Indica quando deve ser efetuado o serviço programado |
![]() | Ícone info |
![]() | Contador de horas |
![]() | Rápido |
![]() | Lento |
![]() | Ventilação inversa – indica quando a ventilação está invertida |
![]() | O aquecimento da admissão de ar está ativo |
![]() | Levantar as unidades de corte |
![]() | Baixar as unidades de corte |
![]() | O utilizador tem de se sentar no banco |
![]() | Indicador de travão de estacionamento – indica quando o travão de estacionamento está acionado |
![]() | Identifica a gama como alta |
![]() | Ponto morto |
![]() | Identifica a gama como baixa |
![]() | Temperatura do líquido de arrefecimento – indica a temperatura do líquido de arrefecimento em °C ou °F |
![]() | Temperatura (quente) |
![]() | Negado ou não permitido |
![]() | A tomada de força está engatada |
![]() | Arranque do motor |
![]() | Interromper ou desligar |
![]() | Motor |
![]() | Ignição |
![]() | Indica quando as unidades de corte estão a ser baixadas |
![]() | Indica quando as unidades de corte estão a ser levantadas |
![]() | Palavra-passe PIN |
![]() | Temperatura do óleo hidráulico - indica a temperatura do óleo hidráulico |
![]() | CAN bus |
![]() | InfoCenter |
![]() | Avariado ou com falha |
![]() | Lâmpada |
![]() | Saída do controlador TEC ou fio de controlo na cablagem |
![]() | Alto: acima da gama permitida |
![]() | Baixo: abaixo da gama permitida |
/![]() | Fora da gama |
![]() | Interruptor |
![]() | O utilizador tem de soltar o interruptor |
![]() | O utilizador deve mudar para o estado indicado |
| Os símbolos são frequentemente combinados para formar frases. São mostrados alguns exemplos a seguir | |
![]() | O utilizador deve colocar a máquina em ponto-morto |
![]() | Arranque do motor negado |
![]() | Desligamento do motor |
![]() | Líquido de arrefecimento do motor muito quente |
![]() | Óleo hidráulico muito quente |
![]() | Sentar ou engatar o travão de estacionamento |
Para aceder ao sistema de menus InfoCenter, pressione o botão de acesso ao menu quando está no menu principal. Isto vai levá-lo ao menu principal. Consulte as tabelas seguintes para obter uma sinopse das opções disponíveis dos menus:
| Menu principal | |
| Item de menu | Descrição |
| Faults | O menu Faults (Falhas) contém uma lista das falhas recentes da máquina. Consulte o Manual de serviço ou o Distribuidor Toro autorizado para mais informações acerca do menu Falhas e as informações aqui contidas. |
| Service | O menu Serviço contém informações sobre a máquina como, por exemplo, contadores das horas de utilização e outros números semelhantes. |
| Diagnóstico | O menu Diagnóstico apresenta o estado de cada interruptor, sensor e saída de controlo da máquina. Pode utilizar isto para solucionar determinados problemas, uma vez que o informa rapidamente que controlos da máquina estão ligados e quais estão desligados. |
| Settings | O menu Settings (Definições) permite-lhe personalizar e modificar as variáveis de configuração no ecrã InfoCenter. |
| About | O menu About (Acerca) indica o número do modelo, número de série e versão de software da sua máquina. |
| Serviço | |
| Item de menu | Descrição |
| Hours | Indica o número total de horas em que a máquina, o motor e a tomada de força estiveram a funcionar, bem como o número de horas em que a máquina foi transportada e serviço devido. |
| Counts | Indica as várias contagens que a máquina sofreu. |
| Diagnóstico | |
| Item de menu | Descrição |
| Unidades de corte | Indica os dados de introdução, qualificação e saída para elevar e descer as unidades de corte. |
| Gama alta/baixa | Indica os dados de introdução, qualificação e saída para conduzir no modo de transporte. |
| PTO | Indica os dados de introdução, qualificação e saída para permitir o circuito da tomada de força. |
| Engine Run | Indica os dados de introdução, qualificação e saída para ligar o motor. |
| retificação por retrocesso (backlap) | Indica os dados de introdução, qualificação e saída para operar a função de retificação. |
| Definições | |
| Item de menu | Descrição |
| Units | Controla as unidades utilizadas no InfoCenter. As escolhas do menu são inglês ou métricas |
| Language | Controla o idioma utilizado no InfoCenter*. |
| LCD Backlight | Controla o brilho do ecrã LCD. |
| LCD Contrast | Controla o contraste do ecrã LCD. |
| Front Backlap Reel Speed | Controla a velocidade dos cilindros frontais no modo de retificação. |
| Rear Backlap Reel Speed | Controla a velocidade dos cilindros traseiros no modo de retificação. |
| Protected Menus | Permite ao supervisor/mecânico aceder a menus protegidos introduzindo uma palavra-passe. |
| Ralenti automático | Controla a quantidade de tempo permitido antes de o motor regressar a baixo ralenti quando a máquina está estacionária. |
| Contagem das lâminas | Controla o número de lâminas no cilindro para a velocidade do cilindro. |
| Mow Speed | Controla a velocidade para determinar a velocidade do cilindro. |
| Height of cut (HOC) | Controla a altura de corte para determinar a velocidade do cilindro. |
| F Reel RPM | Indica a posição da velocidade calculada do cilindro dos cilindros frontais. Os cilindros podem ser ajustados manualmente. |
| R Reel RPM | Indica a posição da velocidade calculada do cilindro dos cilindros traseiros. Os cilindros podem ser ajustados manualmente. |
* Apenas o texto “voltado para o utilizador” é traduzido. Os ecrãs Falhas, Serviço e Diagnóstico são “voltados para o serviço ”. Os títulos estarão no idioma selecionado, mas os itens de menu estão em inglês.
| Acerca | |
| Item de menu | Descrição |
| Model | Indica o número do modelo da máquina. |
| SN | Indica o número de série da máquina. |
| Machine Controller Revision | Indica a revisão de software do controlador principal. |
| InfoCenter Revision | Indica a revisão de software do InfoCenter. |
| CAN Bus | Indica o estado communication bus da máquina. |
Há 7 definições de configuração de funcionamento que são ajustáveis no menu de definições do InfoCenter: Contagem das lâminas, Velocidade de corte, Altura de corte, RPM cilindro frontal e RPM cilindro traseiro. Estas definições podem ser bloqueadas utilizando o Menu protegido.
Note: No momento da entrega, é programada a palavra-passe inicial pelo distribuidor.
Acesso às definições do Menu protegido
A partir do Menu principal, percorra até ao menu Definições e prima o botão direito.
No menu Definições, percorra até ao Menu protegido e prima o botão direito.
Para introduzir a palavra-passe, utilize o botão central para definir o primeiro dígito e depois prima o botão direito para avançar para o próximo dígito.
Utilize o botão central para definir o segundo dígito e depois prima o botão direito para avançar para o próximo dígito.
Utilize o botão central para definir o terceiro dígito e depois prima o botão direito para avançar para o próximo dígito.
Utilize o botão central para definir o quarto dígito e depois prima o botão direito.
Prima o botão do meio para introduzir o código.
Se o código tiver sido aceite e o menu protegido tiver sido “Unlocked”, é apresentado “PIN” no canto superior direito do ecrã.
A capacidade para visualizar e alterar as definições no menu Protegido pode ser alterada. Assim que tiver acedido ao menu Protegido, percorra até encontrar Proteger config. Utilizando o botão direito, alterar as Proteger config. para OFF permitirá a possibilidade de visualizar e alterar as definições no menu Protegido sem introduzir palavra-passe. Alterar as Proteger config. para ON irá ocultar as opções protegidas e implicará a introdução de uma palavra-passe para alterar as definições no menu Protegido. Depois de ser configurada a palavra-passe, o interruptor tem de ser desligado e voltado a ligar para ativar e guardar esta função.
Note: Se se esquecer ou perder a palavra-passe, contacte o distribuidor para obter ajuda.
No menu Definições, percorra até Contagem das lâminas.
Pressione o botão direito para alterar a contagem das lâminas entre 5, 8 ou 11 lâminas.
No menu Definições, percorra até Velocidade de corte.
Pressione o botão direito para selecionar a velocidade de corte.
Utilize o botão central e direito para selecionar uma velocidade de corte adequada definida no limitador de velocidade de corte mecânico no pedal de tração.
Pressione o botão esquerdo para sair da velocidade de corte e guardar a definição.
No menu Definições, percorra até Altura de corte.
Pressione o botão direito para selecionar a altura de corte.
Utilize o botão central e direito para selecionar a definição de altura de corte adequada. (Se não for indicada a definição exata, selecione a definição de altura de corte mais aproximada da lista).
Pressione o botão esquerdo para sair da altura de corte e guardar a definição.
Embora as velocidades do cilindro frontal e traseiro sejam calculadas pela introdução do número de lâminas, velocidade de corte e altura de corte no InfoCenter, a definição pode ser alterada manualmente para acomodar as diferentes condições de corte.
Para alterar as definições de velocidade do cilindro, deslize para baixo para RPM do cilindro frontal, RPM do cilindro traseiro ou ambos.
Pressione o botão direito para alterar o valor de velocidade do cilindro. Quando a definição da velocidade é alterada, o ecrã continua a mostrar a velocidade calculada do cilindro com base na contagem das lâminas, velocidade de corte e altura de corte previamente introduzidas, mas também é indicado o novo valor.
Note: As especificações e o desenho do produto estão sujeitos a alterações sem aviso prévio.
| Largura de corte, unidades de corte de 69 cm | 307 cm |
| Largura de corte, unidades de corte de 81 cm | 320 cm |
| Largura total, unidades de corte de 69 cm descidas | 345 cm |
| Largura total, unidades de corte de 81 cm descidas | 358 cm |
| Largura total, unidades de corte elevadas (transporte) | 239 cm |
| Comprimento total | 370 cm |
| Altura com proteção contra capotamento | 220 cm |
| Bitola, dianteira | 229 cm |
| Bitola, traseira | 141 cm |
| Distância entre os eixos | 171 cm |
| Peso líquido (sem unidades de corte e sem fluidos) | 1574 kg |
Está disponível uma seleção de engates e acessórios aprovados pela Toro para utilização com a máquina, para melhorar e expandir as suas capacidades. Contacte um representante ou um distribuidor autorizado ou vá a www.Toro.com para uma lista de todos os engates e acessórios aprovados.
Note: Determine os lados direito e esquerdo da máquina a partir da posição normal de utilização.
Esta máquina produz níveis de ruído na ordem dos 85 dBA ao nível do ouvido do utilizador, podendo provocar perda de audição no caso de uma utilização prolongada.
Deverá utilizar proteções para os ouvidos quando utilizar este máquina.
Se deixar a chave na ignição, alguém pode ligar acidentalmente o motor e feri-lo a si ou às pessoas que se encontrarem próximo da máquina.
Retire a chave da ignição antes de fazer qualquer revisão.
| Intervalo de assistência | Procedimento de manutenção |
|---|---|
| Em todas as utilizações ou diariamente |
|
O motor já é enviado com óleo no cárter; no entanto, o nível de óleo deverá ser verificado antes e depois de ligar o motor pela primeira vez.
A capacidade do cárter é de cerca de 9,5 litros com o filtro.
Utilize óleo de motor de alta qualidade que satisfaça as seguintes especificações:
Nível de classificação API necessário: CH-4, CI-4 ou superior.
Óleo preferido: SAE 15W-40 (acima de -18 °C)
Óleo alternativo: SAE 10W-30 ou 5W-30 (todas as temperaturas)
Note: O óleo Toro Premium Engine encontra-se disponível no seu distribuidor na viscosidade 15W-40 ou 10W-30. Consulte o catálogo das peças para saber quais são os números das peças.
Note: A melhor altura para verificar o nível de óleo do motor será quando o motor estiver frio antes do dia de trabalho começar. Se já tiver funcionado, espere 10 minutos até o óleo voltar para o reservatório e verifique depois. Se o nível de óleo estiver exatamente na marca ou abaixo da marca Adicionar na vareta, adicione óleo até o nível atingir a marca Cheio. Não encha demasiado. Se o nível de óleo se encontrar entre as marcas Cheio e Adicionar, não é necessário adicionar óleo.
Estacione a máquina numa superfície nivelada.
Desengate o trinco do capot e abra o capot (Figura 32).

Retire a vareta, limpe-a, coloque-a no tubo e volte a retirá-la em seguida.
O nível de óleo deve encontrar-se na zona de segurança (Figura 33).

Se o nível de óleo se encontrar abaixo da zona de segurança, deverá retirar a tampa de enchimento (Figura 34) e adicionar óleo até que o nível atinja a marca Full (cheio). Não encha demasiado.

Note: Quando utilizar um óleo diferente deve esvaziar todo o óleo existente no cárter antes de adicionar óleo novo.
Volte a montar a tampa e a vareta.
Feche o capot e fixe-o com os trincos.
| Intervalo de assistência | Procedimento de manutenção |
|---|---|
| Em todas as utilizações ou diariamente |
|
Deverá verificar o nível do líquido de arrefecimento no início de cada dia de trabalho. A capacidade do sistema é de 12,3 litros.
Retire cuidadosamente o tampão do radiador.
Se o motor esteve em funcionamento, o líquido de refrigeração pressurizado e quente pode derramar-se e provocar queimaduras.
Não abra o tampão do radiador quando o motor estiver a funcionar.
Use um trapo quando abrir o tampão do radiador, fazendo-o lentamente para permitir a saída do vapor.

Verifique o nível do líquido de arrefecimento do radiador. O radiador deverá encontrar-se cheio de líquido até ao cimo do tubo de enchimento e o nível de líquido no depósito de expansão deverá atingir a marca FULL (cheio) (Figura 35).
Se o nível do líquido de arrefecimento for baixo, deverá juntar uma solução 50/50 de anticongelante à base de água e etileno-glicol. Não use produtos de arrefecimento de água ou à base álcool/metanol.
Volte a montar as tampas no radiador e no depósito de expansão.
Capacidade do depósito de combustível: 83litros
Use apenas diesel limpo com baixo conteúdo ou ultra baixo conteúdo (<15 ppm) de enxofre que cumpra as especificações ASTM D975 ou EN 590. A classificação mínima de cetane deve ser 40. Adquira combustível em quantidades que possam ser usadas no prazo de 180 dias para assegurar a pureza do combustível.
Important: A utilização de combustível que não seja de ultra baixo conteúdo de enxofre danifica o sistema de emissões do motor.
Utilize gasóleo de Verão (N.º 2-D) a temperaturas superiores a -7°C e gasóleo de inverno (N.º 1-D ou mistura N.º 1-D/2-D) abaixo de -7°C. A utilização de gasóleo de Inverno a temperaturas inferiores proporciona um ponto de inflamação mais baixo e caraterísticas de fluxo frio que facilitam o arranque e reduzem a obstrução do filtro de combustível.
A utilização de gasóleo de Verão acima de -7°C contribui para uma maior duração da bomba de combustível e maior potência quando comparado com o gasóleo de inverno.
Important: Não utilize querosene nem gasolina em vez de gasóleo. A não observação desta precaução danifica o motor.
O combustível pode ser prejudicial ou mesmo fatal quando ingerido. A exposição prolongada a vapores pode provocar lesões graves ou doenças.
Evite inalar vapores durante muito tempo.
Mantenha a cara afastada do bico e do depósito de combustível ou da abertura do condicionador.
Mantenha o combustível afastado dos olhos e da pele.
Preparado para Biodiesel
Esta máquina também pode usar um combustível com mistura de biodiesel de até B7 (7% biodiesel, 93% petrodiesel). A parte de petrodiesel tem de ser de ultra baixo conteúdo de enxofre. Tome as seguintes precauções:
A parte de biodiesel do combustível tem de cumprir as especificações ASTM D6751 ou EN 14214.
A composição do gasóleo de mistura deve cumprir a ASTM D975 ou EN 590.
As superfícies pintadas podem ser danificadas pelas misturas de biodiesel.
Verifique os vedantes, tubos e juntas em contacto com o combustível, uma vez que podem degradar-se ao longo do tempo.
Pode ocorrer obstrução do filtro durante algum tempo após mudar para misturas de biodiesel.
Contacte o distribuidor se desejar mais informações sobre o biodiesel.
Em determinadas circunstâncias, o combustível é extremamente inflamável e altamente explosivo. Um incêndio ou explosão provocado(a) por combustível pode resultar em queimaduras e danos materiais.
Encha o depósito de combustível no exterior, num espaço aberto, quando o motor estiver frio. Limpe todo o combustível derramado.
Nunca encha o depósito de combustível num reboque fechado.
Não fume quando se encontrar próximo de combustível e mantenha-se afastado de todas as fontes de chama ou faíscas que possam inflamar os vapores existentes nesse meio.
Guarde a gasolina num recipiente aprovado e mantenha-a longe do alcance das crianças. Nunca adquira mais do que o combustível necessário para 180 dias.
Não utilize a máquina sem que todos os componentes do sistema de escape estejam corretamente montados e em boas condições de funcionamento.
Em determinadas condições durante o abastecimento, pode ser libertada eletricidade estática que provoca uma faísca que pode inflamar os vapores do combustível. Um incêndio ou explosão provocado(a) por combustível pode resultar em queimaduras e danos materiais.
Coloque sempre os recipientes de combustível no chão, longe do veículo, antes de os encher.
Não encha os recipientes de combustível no interior de uma carrinha, outro veículo ou um atrelado, porque os revestimentos do interior ou a cobertura de plástico da carrinha podem isolar o recipiente e abrandar a perda de energia estática do mesmo.
Sempre que possível, retire a máquina do veículo ou do atrelado e encha o depósito da máquina com as respetivas rodas no chão.
Se tal não for possível, abasteça a máquina no veículo ou no atrelado a partir de um recipiente portátil e não do bico de abastecimento normal.
Se for necessário utilizar um bico de abastecimento, mantenha-o em contacto permanente com o anel exterior do depósito de combustível ou com a abertura do recipiente até concluir a operação.
Estacione a máquina numa superfície plana.
Utilize um pano limpo para limpar a zona em redor da tampa do depósito de combustível.
Retire a tampa do depósito de combustível (Figura 36).

Encha o depósito até que o nível atinja a parte inferior do tubo de enchimento.
Aperte novamente a tampa no depósito de combustível após o seu enchimento.
Note: Se for possível, encha o depósito de combustível após cada utilização. Isto minimiza uma eventual formação de condensação dentro do depósito de combustível.
| Intervalo de assistência | Procedimento de manutenção |
|---|---|
| Em todas as utilizações ou diariamente |
|
O reservatório da máquina é enchido na fábrica com aproximadamente 28,4 l de fluido hidráulico de grande qualidade. Verifique o nível de fluido hidráulico antes de ligar o motor pela primeira vez e diariamente, a partir daí. O fluido de substituição recomendado é o seguinte:
Fluido hidráulico Toro Premium All Season (Disponível em recipientes de 19 litros ou tambores de 208 litros. Consulte o catálogo das peças ou o distribuidor Toro para saber quais são os números destas peças.
Outros fluidos: Se não estiver disponível fluido Toro podem utilizar-se outros fluidos desde que satisfaçam todas as seguintes propriedades de material e especificações industriais. Não recomendamos a utilização de fluido sintético. Consulte o seu distribuidor de lubrificantes para adquirir um produto satisfatórioNota: A Toro não assume a responsabilidade por danos causados devido ao uso de substitutos inadequados, pelo que recomendamos a utilização exclusiva de produtos de fabricantes com boa reputação no mercado.
Fluido hidráulico antidesgaste com índice de viscosidade elevada/ponto de escoamento baixo, ISO VG 46
| Propriedades do material: | |||
| Viscosidade, ASTM D445 | cSt 40°C: 44 a 48cSt a 100°C: 7,9 a 8,5 | ||
| Índice de viscosidade ASTM D2270 | 140 para 160 | ||
| Ponto de escoamento, ASTM D97 | -37°C até -45°C | ||
| Especificações industriais: | |||
| Vickers I-286-S (nível de qualidade), Vickers M-2950-S (nível de qualidade), Denison HF-0 | |||
Fluido hidráulico biodegradável Premium – Mobil EAL EnviroSyn 46H
Important: Mobil EAL EnviroSyn 46H é o único fluido biodegradável sintético aprovado pela Toro. Este fluido é compatível com os elastómeros utilizados nos sistemas hidráulicos da Toro e é adequado a uma vasta gama de condições térmicas. Este fluido é compatível com óleos minerais convencionais, mas para um desempenho e biodegradabilidade máximos deve remover totalmente o fluido convencional do sistema hidráulico. O óleo encontra-se disponível em contentores de 19 litros ou tambores de 208 litros junto do seu distribuidor Mobil.
Note: A maioria dos fluidos são incolores, o que dificulta a deteção de fugas. Encontra-se à sua disposição um aditivo vermelho para o óleo do sistema hidráulico, em recipientes de 20ml. Um recipiente é suficiente para 15 a 22litros de óleo hidráulico. Poderá encomendar a peça n.º 44-2500 ao seu distribuidor Toro.
Coloque a máquina numa superfície nivelada, baixe as unidades de corte, desligue o motor e retire a chave da ignição.
Limpe a zona em redor do tubo de enchimento e da tampa do depósito hidráulico (Figura 37). Retire a tampa do tubo de enchimento.

Retire a vareta do tubo de enchimento e limpe-a com um pano limpo. Introduza a vareta no tubo de enchimento, retire-a e verifique o nível do fluido. O nível de óleo deverá ficar entre as duas marcas da vareta.
Se o nível estiver baixo, junte fluido suficiente para o nível subir até à marca superior.
Volte a colocar a tampa e a vareta no tubo de enchimento.
| Intervalo de assistência | Procedimento de manutenção |
|---|---|
| Em todas as utilizações ou diariamente |
|
Os pneus são colocados sob pressão excessiva aquando do seu envio. Portanto, deve libertar algum ar para reduzir a pressão. A pressão correta dos pneus é de 0,83–1,03 bar. Verifique a pressão dos pneus diariamente.
Important: Mantenha a pressão recomendada em todos os pneus, de modo a garantir uma boa qualidade de corte e um desempenho adequado da máquina. Não utilize uma pressão baixa nos pneus.
Important: O sistema de combustível deverá ser drenado após a ocorrência de uma das seguintes situações:
Paragem do motor por falta de combustível.
Manutenção dos componentes do sistema de combustível.
Retire o pé do pedal de tração e certifique-se de que este se encontra na posição Ponto morto. Certifique-se de que o travão de estacionamento se encontra ativado.
Desloque a alavanca do acelerador para a posição intermédia.
Rode a chave da ignição para a posição RUN (arrancar). A luz indicadora acende.
Quando a luz indicadora das velas apagar, rode a chave da ignição para a posição START (ligar). Liberte imediatamente a chave quando o motor arrancar, deixando-a regressar à posição RUN (arrancar). Ajuste da velocidade do motor.
Important: O motor de arranque não deverá funcionar mais de 15 segundos em cada tentativa, de modo a não prejudicar o seu desempenho. Se o motor não arrancar no espaço de 15 segundos, rode a chave para a posição Desligar, volte a verificar os comandos e os procedimentos efetuados, aguarde mais 15 segundos e repita o procedimento de arranque.
Quando a temperatura ambiente for inferior a -7 °C, o motor de arranque poderá funcionar 2 vezes durante 30 segundos, com um intervalo de 60 segundos entre as duas tentativas.
Desligue o motor e aguarde até todas as peças móveis estarem paradas antes de verificar se existem fugas de óleo, peças soltas ou quaisquer outros problemas.
Important: Deixe o motor a funcionar ao ralenti durante 5 minutos antes de o desligar, depois de uma operação com a carga total. Isto permite que o turbocompressor arrefeça antes de se desligar o motor. O não cumprimento deste procedimento pode provocar avarias ao nível do carregador do turbo.
Note: Baixe as unidades de corte até ao solo sempre que a máquina está estacionada. Isto alivia a carga hidráulica do sistema, evita o desgaste nas peças do sistema e evita também um abaixamento acidental das unidades de corte.
Volte a colocar o motor ao ralenti.
Desloque o interruptor da tomada de força para a posição OFF (desligar).
Engate o travão de estacionamento.
Rode a chave da ignição para a posição Off (desligar).
Tire a chave da ignição para evitar arranques acidentais.
| Intervalo de assistência | Procedimento de manutenção |
|---|---|
| Em todas as utilizações ou diariamente |
|
A máquina poderá arrancar inesperadamente se os interruptores de bloqueio de segurança se encontrarem desligados ou danificados e provocar lesões.
Não desative os interruptores de bloqueio.
Verifique o funcionamento dos interruptores de bloqueio diariamente e substitua todos os interruptores danificados antes de utilizar a máquina.
A máquina possui interruptores de segurança no sistema elétrico. Estes interruptores foram concebidos para parar o motor quando o utilizador se levantar do seu banco após ter carregado no pedal de tração. No entanto, o utilizador poderá abandonar o banco enquanto o motor se encontrar em funcionamento e se o pedal de tração se encontrar na posição neutra. Ainda que o motor continue a funcionar, se o interruptor da tomada de força for desengatada e o pedal de tração libertado, recomenda-se que desligue o motor antes de abandonar o banco.
Para verificar o funcionamento dos interruptores de segurança siga o seguinte procedimento:
Conduza a máquina lentamente para uma zona espaçosa e aberta. Baixe a unidade de corte, desligue o motor e engate o travão de estacionamento.
Sente-se no banco e pressione o pedal de tração. Tente ligar o motor. O motor não deverá arrancar. Se o motor arrancar, significa que existe uma avaria no sistema de segurança e que deverá ser corrigida antes de iniciar a operação.
Sente-se no banco e ligue o motor. Levante-se e desloque o interruptor da tomada de força para a posição ON (ligar). A tomada de força não se deve acionar. Se a tomada de força se acionar, significa que existe uma avaria no sistema de segurança e que deverá ser corrigida antes de iniciar a operação.
Sente-se no banco, engate o travão de estacionamento e ligue o motor. Retire o pedal de tração da posição neutra. O motor deverá desligar-se automaticamente. Se o motor não se desligar, significa que existe uma avaria no sistema de segurança e que deverá ser corrigida antes de iniciar a operação.
Pode ajustar o contrapeso nos braços de elevação da unidade de corte traseira para compensar condições de relva diferentes e para manter uma altura de corte uniforme em condições severas ou em áreas onde se acumula palha.
Pode ajustar cada mola do contrapeso para um dos quatro ajustes. Cada incremento aumenta ou diminui o contrapeso da unidade de corte em 2,3 kg. As molas podem ser colocadas na parte de trás do atuador de mola para retirar o contrapeso (quarta posição).
Coloque a máquina numa superfície nivelada, baixe as unidades de corte, desligue o motor, engate o travão de estacionamento e retire a chave da ignição.
Insira um tubo ou objeto semelhante na extremidade longa da mola para aliviar a tensão durante o ajuste (Figura 38).
As molas estão sob tensão.
Tenha cuidado ao ajustá-las.
Enquanto alivia a tensão da mola, retire o parafuso e a porca de bloqueio que prendem o atuador de mola ao suporte (Figura 38).

Desloque o atuador da mola para a localização do orifício desejado e prenda com uma porca de bloqueio.
Repita este procedimento para a outra mola.
Coloque a máquina numa superfície nivelada, baixe as unidades de corte, desligue o motor, engate o travão de estacionamento e retire a chave da ignição.
O interruptor do braço de elevação encontra-se por trás do braço de elevação direito dianteiro (Figura 39).

Solte os parafusos de montagem do interruptor (Figura 39) e desloque o interruptor para cima para aumentar a altura de viragem do braço de elevação ou desloque o interruptor para baixo para diminuir a altura de viragem do braço de elevação. Aperte os parafusos de montagem.
Em caso de emergência, a máquina pode ser empurrada ou rebocada, ativando a válvula de derivação na bomba hidráulica de deslocação variável e puxando ou rebocando a máquina. Não deverá empurrar ou rebocar a máquina ao longo de uma distância superior a 0,4 km.
Important: Não reboque a máquina a uma velocidade superior a 3–4,8 km/h porque o sistema interno de transmissão pode sofrer danos. A válvula de derivação deverá ser aberta sempre que a máquina for empurrada ou rebocada.
Important: Se for necessário empurrar ou rebocar a máquina num sentido inverso ao normal, deverá também desviar a válvula de verificação da transmissão da tração às quatro rodas. Para evitar a válvula de verificação, ligue uma mangueira (peça n.º 95-8843, Bocais das juntas n.º 950985 [Qtd. 2], e Bocais Hidráulicos n.º 340-77 [Qtd. 2]) à porta de teste de pressão da tração inversa e à porta de pressão da transmissão da tração às quatro rodas.
Abra o capot e retire o resguardo central
Rode a válvula de derivação 90° (1/4 de volta) em qualquer direção, para permitir a passagem interna do óleo (Figura 40). Depois de o fluido passar a máquina pode ser deslocada lentamente sem danificar a transmissão. Observe a posição da válvula quando a abrir ou fechar.

Rode a válvula de derivação 90° (1/4 de volta) novamente antes de ligar o motor. Não exceda os 7–11 N·m de binário para fechar a válvula.
Na parte dianteira da máquina, na estrutura do lado interior de cada pneu de direção
Na parte traseira da máquina, no centro do eixo
Em cada lado da estrutura por baixo dos degraus dianteiros
Pára-choques traseiro
A condução da máquina devido à transmissão hidrostática e às suas caraterísticas é bastante diferente da maioria das máquinas de manutenção de relvados. Quando operar a unidade de tração e unidades de corte, tenha em conta a transmissão, a velocidade do motor, a carga nas lâminas de corte e os travões.
Para manter uma potência suficiente para a unidade de tração e o engate durante a operação da máquina, deverá utilizar o pedal de tração para manter as rotações do motor elevadas e constantes. Aconselha-se vivamente a reduzir a velocidade se o peso nas unidades de corte aumentar e, por outro lado, a aumentar a velocidade se o peso diminuir.
Assim sendo, deverá soltar o pedal à medida que as rotações do motor diminuem e pressioná-lo lentamente durante o aumento das rotações. Por comparação, quando se deslocar de uma zona de trabalho para outra, sem qualquer carga e com a unidade de corte levantada, deverá colocar o regulador na posição FAST (rápido) e pressionar lenta mas completamente o pedal de tração, de modo a atingir a velocidade máxima da máquina.
Outra característica que deverá tomar em linha de conta é a utilização dos pedais que se encontram ligados aos travões. Os travões podem ser utilizados para facilitar a mudança de direção da máquina. Deverá, no entanto, utilizá-los com algum cuidado, especialmente em relva macia ou molhada, já que poderá danificar a relva acidentalmente. Outra vantagem dos travões é a sua capacidade de manutenção da tração. Por exemplo, em algumas inclinações, a roda dianteira pode derrapar e fazer com que a máquina perca tração. Se tal acontecer, deverá pressionar o pedal de tração gradual e intervaladamente até que a roda dianteira pare de derrapar, aumentando deste modo a tração da roda traseira.
Tome todas as precauções necessárias quando utilizar a máquina em declives. Certifique-se de que o dispositivo de fixação do banco se encontra engatado e de que o cinto está corretamente colocado. Conduza lentamente e evite mudanças de direção bruscas, de modo a prevenir qualquer capotamento. Para aumentar o controlo da direção, deve baixar a unidade de corte quando a máquina descer a inclinação.
Important: Deixe o motor a funcionar ao ralenti durante 5 minutos antes de o desligar, depois de uma operação com a carga total. Isto permite que o turbocompressor arrefeça antes de se desligar o motor. O não cumprimento deste procedimento pode provocar avarias ao nível do carregador do turbo.
Antes de desligar o motor, desative todos os comandos e desloque o regulador para a posição SLOW (lento). Ao deslocar o regulador para Slow (lento) irá reduzir a alta rotação do motor, assim como o seu ruído e vibração. Rode a chave para a posição Desligar para desligar o motor.
Antes de cortar a relva, treine a utilização da máquina num espaço aberto. Ligue e desligue o motor. Pratique a marcha para a frente e a marcha-atrás. Levante e baixe as unidades de corte e engate e desengate os cilindros. Quando se sentir à vontade com a máquina, pratique a subida e a descida de terrenos inclinados a diferentes velocidades.
Se se acender uma luz de advertência durante a operação, pare imediatamente a máquina e solucione o problema antes de continuar. Se continuar a utilizar a máquina com uma avaria pode danificar gravemente a máquina.
Ponha o motor a funcionar e coloque o interruptor de velocidade do motor na posição Fast (rápido). Mova o limitador de velocidade de corte para a posição de corte (mow). Coloque o interruptor da tomada de força (PTO) para a posição de ON (ligar) e utilize a alavanca de elevação para controlar as unidades de corte (as unidades de corte dianteiras são baixadas antes das unidades de corte traseiras). Para avançar e cortar a relva, carregue no pedal de tração para a frente.
Mova o interruptor da tomada de força (PTO) para a posição OFF (desligar) e eleve as unidades de corte para a posição de transporte. Mova o limitador de velocidade de corte para a posição de transporte. Tenha cuidado ao conduzir por entre objetos para não danificar acidentalmente a máquina e as unidades de corte. Tome todas as precauções necessárias quando utilizar a máquina em declives. Conduza lentamente e evite mudanças de direção bruscas, de modo a prevenir qualquer capotamento. Baixe as unidades de corte quando descer terrenos inclinados para manter o controlo da direção.
Note: Determine os lados direito e esquerdo da máquina a partir da posição normal de utilização.
| Intervalo de assistência | Procedimento de manutenção |
|---|---|
| Após as pimeiras 8 horas |
|
| Após as pimeiras 50 horas |
|
| Após as pimeiras 200 horas |
|
| Após as pimeiras 250 horas |
|
| Em todas as utilizações ou diariamente |
|
| A cada 50 horas |
|
| A cada 100 horas |
|
| A cada 150 horas |
|
| A cada 200 horas |
|
| A cada 400 horas |
|
| A cada 800 horas |
|
| Antes do armazenamento |
|
| Anualmente |
|
Important: Para informações detalhadas sobre os procedimentos de manutenção adicionais, consulte o Manual do utilizador do motor e Manual do utilizador da unidade de corte.
Copie esta página para uma utilização de rotina.
| Verificações de manutenção | Para a semana de: | ||||||
|---|---|---|---|---|---|---|---|
| Seg. | Ter. | Qua. | Qui. | Sex. | Sáb. | Dom. | |
| Verifique o funcionamento dos interruptores de segurança | |||||||
| Verifique o funcionamento dos travões | |||||||
| Verifique o óleo do motor e o nível do combustível | |||||||
| Verifique o nível de fluido do sistema de arrefecimento | |||||||
| Efetue a drenagem do separador de combustível/água | |||||||
| Verifique o indicador de bloqueio do filtro do ar | |||||||
| Verifique se existem detritos no radiador, refrigerador do óleo e no painel | |||||||
| Verificar ruídos estranhos no motor1 | |||||||
| Verifique os ruídos estranhos de funcionamento | |||||||
| Verifique o nível de óleo do sistema hidráulico | |||||||
| Verifique se as mangueiras hidráulicas se encontram danificadas | |||||||
| Verifique se há fuga de fluidos | |||||||
| Verifique a pressão dos pneus | |||||||
| Verifique o funcionamento do painel de instrumentos | |||||||
| Verifique o ajuste do cilindro à lâmina de corte | |||||||
| Verifique o ajuste da altura do corte | |||||||
| Lubrifique todos os bocais de lubrificação2 | |||||||
| Retoque a pintura danificada. | |||||||
1. Em caso de arranque difícil, verifique as velas de incandescência e os injetores; poderá ainda verificar-se alguma produção excessiva de fumo ou um funcionamento irregular da máquina.
2. Imediatamente após cada lavagem, independentemente do intervalo previsto.

Se deixar a chave na ignição, alguém pode ligar acidentalmente o motor e feri-lo a si ou às pessoas que se encontrarem próximo da máquina.
Retire a chave da ignição antes de fazer qualquer revisão.
Solte os trincos do capot (Figura 42) e levante o capot.

Retire os contrapinos que prendem os suportes do capot aos pinos da estrutura e eleve o capot.
| Intervalo de assistência | Procedimento de manutenção |
|---|---|
| A cada 50 horas |
|
A máquina possui bocais de lubrificação que deverão ser lubrificados regularmente com massa lubrificante nº 2 para utilizações gerais, à base de lítio. Se a máquina for utilizada em condições normais, deverá lubrificar todos os rolamentos e casquilhos após cada 50 horas de funcionamento ou imediatamente após cada lavagem.
A localização dos bocais de lubrificação e as quantidades são as seguintes:
Rolamentos articulados do eixo do travão (5) (Figura 43)

Articulação do casquilho do eixo traseiro (2) (Figura 44)

Rótulas do cilindro de direção (2) (Figura 45)

Rótulas esféricas da barra de ligação (2) (Figura 45)
Buchas do pino principal (2) (Figura 45). O bocal superior do pino principal apenas deverá ser lubrificado uma vez por ano (2 bombas).
Casquilhos do braço de elevação (1 por unidade de corte) (Figura 46)

Casquilhos do cilindro de elevação (2 por unidade de corte) (Figura 46)
Casquilhos da articulação do braço de elevação (1 por unidade de corte) (Figura 47)
Estrutura suporte da unidade de corte (2 por cada unidade de corte) (Figura 47)
Articulação do braço de elevação da unidade de corte (1 por cada unidade de corte) (Figura 47)

| Intervalo de assistência | Procedimento de manutenção |
|---|---|
| A cada 400 horas |
|
Verifique se existe algum dano no corpo do filtro de ar que possa provocar uma fuga de ar. Substitua caso danificado. Verifique todo o sistema de admissão para ver se tem fugas, se está danificado ou se há braçadeiras de tubos soltas.
Faça a manutenção ao filtro de ar apenas quando o indicador de serviço (Figura 48) o exigir. Mudar o filtro de ar antes de ser necessário apenas aumenta a possibilidade de entrar sujidade no motor quando se retira o filtro.

Important: Certifique-se de que a cobertura está corretamente assente e veda com o corpo do filtro de ar.
Puxe o trinco para fora e rode a cobertura do filtro de ar no sentido contrário ao dos ponteiros do relógio (Figura 49).

Retire a cobertura do corpo do filtro de ar. Antes de remover o filtro, utilize ar de baixa pressão (2,76 bar, limpo e seco) para ajudar a retirar grandes acumulações de detritos que se encontram entre o lado de fora do filtro primário e o recipiente. Evite a utilização de ar de alta pressão, que pode forçar a entrada de sujidade no sistema de admissão através do filtro.
Este processo de limpeza evita que a sujidade migre para dentro da admissão quando se retira o filtro primário.
Retire e substitua o filtro primário (Figura 50).
Não se recomenda a limpeza do elemento usado devido a possibilidade de danos no meio do filtro. Inspecione o filtro novo para ver se sofreu danos durante o transporte, verificando a extremidade vedante do filtro e o corpo. Não utilize um elemento danificado. Insira um filtro novo aplicando pressão no anel exterior do elemento para o assentar no recipiente. Não pressione no centro flexível do filtro.

Important: Nunca tente limpar o filtro de segurança (Figura 51). Substitua o filtro de segurança após três operações de manutenção do filtro primário.

Limpe a porta de ejeção de sujidade que se encontra na tampa amovível. Retire a válvula de saída em borracha para fora da tampa, limpe a cavidade e volte a colocar a válvula de saída.
Instale a tampa orientando a válvula de saída de borracha para uma posição descendente – entre cerca de 5:00 a 7:00 quando vista da extremidade.
Reinicie o indicador (Figura 48) se este se apresentar vermelho.
| Intervalo de assistência | Procedimento de manutenção |
|---|---|
| Após as pimeiras 50 horas |
|
| A cada 150 horas |
|
Retire o tampão de escoamento (Figura 52) e deixe o óleo escorrer para um recipiente adequado. Quando o óleo parar, volte a montar o tampão de escoamento.

Retire o filtro do óleo (Figura 53). Aplique uma leve camada de óleo limpo no vedante do filtro novo antes de o montar. Não aperte demasiado.

Adicione óleo no cárter; deverá consultar a secção Verificação do óleo do motor em Funcionamento.
Ajuste o cabo do regulador (Figura 54) de modo a permitir que a alavanca de comando do motor fique em contacto com os parafusos de fixação de velocidade reduzida e elevada, antes que a alavanca do acelerador toque na ranhura do painel de controlo.

Em determinadas condições, o gasóleo e respetivos gases podem tornar-se inflamáveis e explosivos. Um incêndio ou explosão de combustível poderá provocar queimaduras e danos materiais.
Encha o depósito de combustível no exterior, num espaço aberto, quando o motor estiver desligado e frio. Limpe todo o combustível derramado.
Não encha completamente o depósito de combustível. Adicione gasolina ao depósito de combustível até que o nível se encontre 25 mm abaixo da parte superior do depósito, não do tubo de enchimento. Este espaço no depósito permite a expansão do combustível.
Não fume quando se encontrar próximo de combustível e mantenha-se afastado de todas as fontes de chama ou faíscas que possam inflamar os vapores existentes nesse meio.
Guarde o combustível num recipiente limpo e seguro e mantenha-o sempre bem fechado.
| Intervalo de assistência | Procedimento de manutenção |
|---|---|
| Em todas as utilizações ou diariamente |
|
| A cada 800 horas |
|
| Antes do armazenamento |
|
Esvazie e limpe o depósito de combustível a cada 800 horas. Deve também esvaziar e lavar o depósito se o sistema de combustível estiver contaminado ou se tiver de guardar a máquina por um período de tempo prolongado. Utilize combustível limpo para lavar o depósito.
| Intervalo de assistência | Procedimento de manutenção |
|---|---|
| A cada 400 horas |
|
| Anualmente |
|
Verifique as tubagens e ligações a cada 400 horas de funcionamento ou anualmente, o que acontecer primeiro. Verifique se existem sinais de deterioração, danos ou ligações soltas.
| Intervalo de assistência | Procedimento de manutenção |
|---|---|
| Em todas as utilizações ou diariamente |
|
| A cada 400 horas |
|
Drene diariamente a água ou outros contaminantes do separador de água. Substitua o recipiente do filtro após cada 400 horas de funcionamento.
Coloque um recipiente limpo debaixo do filtro de combustível(Figura 55).
Liberte o tampão de escoamento que se encontra na zona inferior do recipiente do filtro.

Limpe a zona de montagem do recipiente do filtro.
Retire o recipiente do filtro e limpe a superfície de montagem.
Lubrifique a junta vedante do filtro com óleo limpo.
Monte o recipiente do filtro manualmente até que a junta entre em contacto com a superfície de montagem, rodando em seguida esse recipiente mais 1/2 volta.
Aperte o tampão de escoamento que se encontra na zona inferior do recipiente do filtro.
O tubo de recolha de combustível, localizado no interior do depósito de combustível, está equipado com um filtro para evitar que entre sujidade no sistema de combustível. Retire o tubo de recolha de combustível e limpe o filtro conforme necessário.
Os pólos, terminais e restantes acessórios da bateria contêm chumbo e derivados de chumbo. É do conhecimento do Estado da Califórnia que estes produtos químicos podem provocar cancro e problemas reprodutivos. Lave as mãos após o manuseamento.
Desbloqueie e eleve o painel da consola do operador (Figura 56).

O eletrólito da bateria contém ácido sulfúrico, uma substância extremamente venenosa que pode provocar queimaduras graves.
Não beba eletrólito e evite qualquer contacto com a pele, olhos e vestuário. Use óculos de proteção para proteger os olhos e luvas de borracha para proteger as mãos.
Ateste a bateria apenas em locais onde exista água limpa para lavar as mãos.
Ligue um carregador de baterias de 3 a 4 amperes aos pólos da bateria. Carregue a bateria com um carregador de bateria de 3 a 4 amperes, durante 4 a 8 horas.
Quando a bateria estiver carregada, desligue o carregador da tomada elétrica e dos pólos da bateria.
O carregamento da bateria gera gases que podem explodir.
Nunca fume perto da bateria e mantenha-a afastada de faíscas e chamas.
Instale o cabo positivo (vermelho) no terminal positivo (+) e o cabo negativo (negro) no terminal negativo (-) da bateria (Figura 57). Prenda os cabos nos pólos com parafusos e porcas. Certifique-se de que o terminal positivo (+) se encontra corretamente colocado no polo e de que o cabo se encontra corretamente encaixado na bateria. O cabo não deverá estar em contacto com a cobertura da bateria. Coloque a proteção de borracha sobre o terminal positivo para evitar um curto-circuito.

Os bornes, terminais e restantes acessórios da bateria contêm chumbo e derivados de chumbo. É do conhecimento do Estado da Califórnia que estes produtos químicos podem provocar cancro e problemas reprodutivos. Lave as mãos após o manuseamento.
Cubra as ligações da bateria com lubrificante Grafo 112X, peça Toro n.º 505-47, vaselina ou lubrificante suave, para evitar a corrosão, e coloque a tampa de borracha no terminal positivo. Coloque a cobertura de borracha no terminal positivo.
Feche o painel da consola e prenda o trinco.
Os terminais da bateria e as ferramentas de metal poderão provocar curto-circuitos noutros componentes do veículo, produzindo faíscas. As faíscas podem provocar uma explosão dos gases da bateria, resultando em acidentes pessoais.
Quando retirar ou montar a bateria, não toque com os terminais da bateria noutras peças metálicas da máquina.
Não deixe as ferramentas de metal entrar em curto-circuito com os terminais da bateria e peças metálicas da máquina.
O encaminhamento errado dos cabos da bateria pode danificar a máquina e os cabos, produzindo faíscas. As faíscas podem provocar uma explosão dos gases da bateria, resultando em ferimentos pessoais.
Desligue sempre o cabo negativo (preto) da bateria antes de desligar o cabo positivo (vermelho).
Ligue sempre o cabo positivo (vermelho) da bateria antes de ligar o cabo negativo (preto).
| Intervalo de assistência | Procedimento de manutenção |
|---|---|
| A cada 50 horas |
|
Important: Antes de efetuar qualquer soldagem na máquina, deverá desligar o cabo negativo da bateria, de modo a evitar quaisquer danos no sistema elétrico.
Note: Verifique o estado da bateria semanalmente ou após cada 50 horas de funcionamento. Mantenha os terminais e toda a caixa da bateria em perfeitas condições de limpeza já que uma bateria suja descarrega mais rapidamente. Para limpar a bateria, retire-a da máquina, lave toda a caixa com uma solução de bicarbonato de sódio e água. Enxagúe com água limpa. Cubra os bornes da bateria e ligações dos cabos com lubrificante Grafo 112X (peça Toro n.º 505-47) ou vaselina para evitar qualquer corrosão.
| Intervalo de assistência | Procedimento de manutenção |
|---|---|
| Após as pimeiras 8 horas |
|
| A cada 200 horas |
|
Se não mantiver um aperto das porcas das rodas adequado, poderá perder uma das rodas e provocar lesões graves.
Aperte as porcas das rodas da frente e de trás com115–136 N·m após 1–4 horas de funcionamento e novamente após 8 horas de funcionamento. Aperte, a partir daí, cada 200 horas.
Note: As porcas das rodas dianteiras são ½–20 UNF. As porcas das rodas traseiras são M12 x 1,6-6H (Metric).
| Intervalo de assistência | Procedimento de manutenção |
|---|---|
| A cada 400 horas |
|
Verifique o nível de óleo a cada 400 horas de funcionamento. Utilize lubrificante para engrenagens SAE 85W-140 de elevada qualidade.
Com a máquina numa superfície nivelada, posicione a rode de forma a que um tampão de verificação (Figura 61) fique na posição das 12 horas e o outro na das 3 horas.

Retire o tampão da posição das 3 horas (Figura 61). O nível de óleo deve estar a 6 mm do orifício de verificação do bujão.
Se o nível estiver baixo, retire o tampão da posição das 12 horas e adicione óleo até que comece a sair pelo furo da posição das 3 horas.
Volte a instalar ambos os tampões.
Repita os passos 1–3 na estrutura oposta.
| Intervalo de assistência | Procedimento de manutenção |
|---|---|
| Após as pimeiras 250 horas |
|
| A cada 800 horas |
|
Inicialmente, substitua o óleo após cada 250 horas de funcionamento. Daí em diante, substitua o óleo a cada 800 horas ou anualmente, consoante o que ocorrer primeiro. Utilize lubrificante para engrenagens SAE 85W-140 de elevada qualidade.
Coloque a máquina numa superfície nivelada e posicione a roda de forma a que um dos tampões de verificação se encontre na sua posição mais baixa (6 horas) (Figura 62).

Coloque o recipiente de escoamento debaixo da roda, retire os tampões e deixe que o óleo escorra para o recipiente.
Coloque o recipiente de escoamento por baixo da caixa do travão, retire o tampão e deixe o óleo escorrer para o recipiente (Figura 63).

Quando terminar de drenar o óleo de ambos os locais, volte a colocar o tampão inferior na estrutura dos travões.
Rode a roda até que os furos abertos na roda fiquem na posição das 11 e da 1 horas (Figura 64).

Através de qualquer dos furos abertos, encha lentamente a roda com 0,53–0,59 litros de lubrificante para engrenagens SAE 85W-140 de elevada qualidade.
Volte a instalar dos tampões.
Repita o procedimento para a transmissão/travões opostos.
| Intervalo de assistência | Procedimento de manutenção |
|---|---|
| A cada 400 horas |
|
O eixo traseiro é enviado de fábrica já preenchido com lubrificante SAE 85W-140. Verifique o nível do fluido antes de ligar o motor pela primeira vez e a cada 400 horas de funcionamento depois em diante. A capacidade é de 2,4 litros. Efetue diariamente uma inspeção visual quanto a fugas.
Coloque a máquina numa superfície plana.
Retire o tampão de verificação que se encontra numa das extremidades do eixo (Figura 65) e certifique-se de que existe lubrificante até ao fundo do orifício. Se o nível estiver baixo, retire o tampão de enchimento (Figura 65) e adicione lubrificante suficiente para o nível de lubrificante subir até ao fundo do orifício do tampão de verificação.

| Intervalo de assistência | Procedimento de manutenção |
|---|---|
| Após as pimeiras 200 horas |
|
| A cada 800 horas |
|
Coloque a máquina numa superfície plana.
Limpe a zona em redor dos 3 tampões de escoamento, 1 em cada extremidade e 1 no centro (Figura 66).

Retire os (3) tampões de verificação do nível de óleo e o tampão de ventilação do eixo principal para facilitar a drenagem do óleo.
Retire os tampões de escoamento e deixe o óleo escorrer para recipientes adequados.
Instale os tampões.
Retire um tampão de verificação e encha o eixo com cerca de 2,4 litros de lubrificante 85W-140 ou até que o lubrificante chegue ao nível do orifício.
Coloque o tampão de verificação.
A máquina não pode deslizar quando soltar o pedal de tração. Se isso acontecer, tem de fazer um ajuste.
Coloque a máquina numa superfície nivelada, desligue o motor, coloque o controlo da velocidade na gama LOW (baixa) e baixe as unidades de corte até ao solo. Pressione apenas o pedal do travão direito e engate o travão de estacionamento.
Levante a zona esquerda da máquina, de modo a elevar a roda dianteira esquerda do chão. Utilize apoios, de forma a evitar qualquer queda acidental.
Ligue o motor e deixe-o ligado na posição intermédia.
Ajuste as porcas de segurança na extremidade da barra da bomba para mover o tubo de controlo da bomba para a frente e eliminar o risco de deslizamentos para a frente e para trás (Figura 67).

Quando as rodas pararem de rodar, aperte as porcas de bloqueio para fixar o ajuste.
Desligue o motor e liberte o travão direito. Retire os apoios e baixe a máquina. Teste a máquina para ter a certeza de que não desliza.
| Intervalo de assistência | Procedimento de manutenção |
|---|---|
| A cada 800 horas |
|
Meça a distância de centro a centro (à altura do eixo) na zona dianteira e traseira dos pneus da direção. A medição dianteira deve ser 3 mm inferior à medição traseira (Figura 68).

Para ajustar, remova o contrapino e a porca de cada uma das rótulas da barra de ligação (Figura 69). Remova a junta da barra de ligação do suporte do eixo.

Desaperte as abraçadeiras que estão em ambas as extremidades das barras de ligação (Figura 69).
Rode uma (1) vez a rótula separada, para dentro ou para fora. Aperte a abraçadeira na parte solta da barra de ligação.
Rode uma (1) vez todo conjunto da barra de ligação na mesma direção (para dentro ou para fora). Aperte a abraçadeira na extremidade ligada da barra de ligação.
Instale a rótula no suporte do eixo e aperte bem a porca. Verifique o alinhamento, fazendo as devidas medições.
Repita o procedimento, se necessário.
Aperte a porca e instale um novo contrapino quando o ajuste estiver correto.
| Intervalo de assistência | Procedimento de manutenção |
|---|---|
| Em todas as utilizações ou diariamente |
|
Remova diariamente os detritos da área do motor, do refrigerador de óleo e do radiador. Limpe-os com mais frequência em condições de grande sujidade.
Destranque e abra o painel traseiro (Figura 70). Limpe cuidadosamente os detritos do painel.
Note: Para retirar o painel, levante os pinos das dobradiças.

Limpe ambos os lados do radiador/refrigerador (Figura 71) com ar comprimido. Comece a partir da parte frontal e sopre os detritos para fora na direção da parte posterior. Depois, limpe a partir da parte posterior e sopre na direção da parte frontal. Repita o procedimento várias vezes até remover toda a sujidade e detritos.

Important: A limpeza do radiador /refrigerador com água poderá acelerar o processo de corrosão destes componentes e compactar os resíduos.
Feche o filtro traseiro e fixe-o com os trincos.
Ajuste os travões de serviço se o pedal do travão apresentar uma folga superior a 13 mm ou quando os travões não funcionarem de forma eficaz. Folga é a distância percorrida pelo pedal antes de se verificar qualquer resistência ao movimento.
Desengate o trinco de bloqueio dos pedais dos travões, de forma a que ambos os pedais possam funcionar de forma independente.
Para reduzir as folgas no pedais dos travões, aperte os travões:
Desaperte a porca dianteira na extremidade roscada do cabo do travão (Figura 72).

Aperte a porca traseira para deslocar o cabo para trás até que os pedais dos travões apresentem uma folga de 0 a 13 mm.
Note: Certifique-se de que não existe tensão no travão quando o pedal é libertado.
Aperte as porcas dianteiras depois de os travões estarem corretamente ajustados.
| Intervalo de assistência | Procedimento de manutenção |
|---|---|
| A cada 100 horas |
|
Verifique o estado e a tensão das correias (Figura 73) após cada 100 horas de funcionamento.
Uma tensão adequada deverá permitir uma deslocação de 10 mm quando for aplicada uma força de 4,5 kg numa zona intermédia da correia, entre as polias.
Se a deslocação obtida não for igual a 10 mm, deve desapertar os parafusos de montagem do alternador (Figura 73). Aumente ou diminua a tensão da correia do alternador e aperte os parafusos. Verifique uma vez mais a deslocação da correia para se certificar de que a tensão está correta.

| Intervalo de assistência | Procedimento de manutenção |
|---|---|
| A cada 800 horas |
|
Mude o fluido hidráulico após cada 800 horas de funcionamento, quando utilizar a máquina em condições normais. Se o fluido tiver sido contaminado, deverá entrar em contacto com o seu distribuidor TORO para efetuar uma lavagem do sistema. O fluido contaminado tem uma aparência leitosa ou negra quando comparado com óleo limpo.
Desligue o motor e levante o capot.
Desligue o tubo de retorno da caixa da zona inferior do reservatório e deixe que o fluido escorra para um recipiente adequado. Ligue o tubo quando o fluido hidráulico parar de escorrer.
Encha o reservatório com aproximadamente 28,4litros de fluido hidráulico; consulte a secção Verificação do fluido hidráulico.
Important: Utilize apenas os fluidos hidráulicos especificados. A utilização de outros fluidos poderá danificar o sistema.
Em seguida, volte a montar a tampa do reservatório. Ligue o motor e utilize todos os comandos hidráulicos, de modo a distribuir o fluido hidráulico por todo o sistema. Verifique se existem fugas; desligue o motor.
Verifique o nível de fluído e adicione fluido suficiente para elevar o nível até à marca FULL (cheio) da vareta. Não encha demasiado.
| Intervalo de assistência | Procedimento de manutenção |
|---|---|
| Após as pimeiras 200 horas |
|
| A cada 800 horas |
|
Inicialmente, substitua ambos os filtros hidráulicos após as primeiras 200 horas de funcionamento. Daí em diante, substitua os filtros após cada 800 horas de funcionamento, quando utilizar a máquina em condições normais.
Utilize os filtros sobressalentes Toro (peça n.º 94-2621 para a traseira da máquina (unidade de corte) e a peça 75-1310 para a dianteira (carga) da máquina.
Important: A utilização de outro filtro poderá anular a garantia de alguns componentes.
Coloque a máquina numa superfície nivelada, baixe as unidades de corte, desligue o motor, engate o travão de estacionamento e retire a chave da ignição.
Limpe a zona em torno da montagem do filtro. Coloque um recipiente de escoamento debaixo do filtro e retire o filtro (Figura 74 e Figura 75).
Lubrifique a junta vedante do novo filtro e encha o filtro com fluido hidráulico.


Certifique-se de que a zona de montagem do filtro se encontra limpa. Aparafuse o filtro até a junta vedante tocar na placa de montagem; depois, aperte o filtro com mais ½ volta.
Ligue o motor e deixe funcionar a máquina durante dois minutos para eliminar o ar do sistema. Desligue o motor e verifique se existem fugas.
| Intervalo de assistência | Procedimento de manutenção |
|---|---|
| Em todas as utilizações ou diariamente |
|
Verifique diariamente as tubagens e as mangueiras hidráulicas quanto à existência de fugas, tubagens dobradas, suportes de montagem soltos, desgaste, juntas soltas e danos provocados pelas condições atmosféricas ou por agentes químicos. Efetue todas as reparações necessárias antes de utilizar a máquina.
O fluido hidráulico que sai sob pressão pode penetrar na pele e provocar lesões.
Certifique-se de que todas as tubagens e uniões do fluido hidráulico se encontram bem apertadas e em bom estado de conservação antes de colocar o sistema sob pressão.
Mantenha o seu corpo e mãos longe de fugas ou bicos que projetem fluido hidráulico sob pressão.
Utilize um pedaço de cartão ou papel para detetar fugas do fluido hidráulico.
Elimine com segurança toda a pressão do sistema hidráulico antes de executar qualquer procedimento neste sistema.
Em caso de penetração do fluido na pele, consulte imediatamente um médico.
Tocar nos cilindros ou noutras peças em movimento pode provocar lesões graves.
Mantenha os dedos, mãos e roupa afastados dos cilindros e de todas as outras peças em movimento.
Nunca tente rodar os cilindros com a mão ou com o pé enquanto o motor está em funcionamento.
Note: durante a retificação, todas as unidades dianteiras funcionam em conjunto; as unidades traseiras também funcionam em conjunto.
Coloque a máquina numa superfície nivelada, baixe as unidades de corte, desligue o motor, engate o travão de estacionamento e coloque o interruptor da tomada de força (PTO) na posição OFF (desligar).
Desbloqueie e levante o capot para expor os controlos.
Faça os ajustes iniciais do cilindro à lâmina de corte, adequados à retificação em todas as unidades de corte que quer retificar; consulte o Manual do utilizador da unidade de corte.
Selecione as alavancas de retificação dianteiras, traseiras ou ambas para determinar quais as unidades a retificar (Figura 76).
Ligue o motor e faça-o funcionar ao ralenti lento.
Mudar a velocidade do motor ao retificar pode fazer com que os cilindros parem.
Nunca mude a velocidade do motor durante a retificação.
Faça a retificação apenas com o motor ao ralenti.
Para evitar ferimentos pessoais certifique-se de que está afastado das unidades de corte antes de continuar.
Com o limitador de velocidade corte na posição de corte, desloque o interruptor da tomada de força (PTO) para a posição ON (ligar). Pressione o interruptor de elevação para ligar a operação de retificação nos cilindros designados.
Aplique o produto de retificação com uma escova de cabo comprido. Nunca utilize uma escova de cabo curto.

Se os cilindros pararem ou ficarem erráticos durante a retificação, aumente a velocidade de aceleração até que o cilindro estabilize.
Para ajustar as unidades de corte durante a retificação, desative os cilindros, pressionando a parte traseira da alavanca de elevação das unidades de corte; coloque o interruptor da tomada de força (PTO) na posição OFF (desligar) e desligue o motor. Depois de concluir os ajustes, repita os passos a 8.
Repita este procedimento para todas as unidades de corte a retificar.
Quando concluir, volte a colocar as alavancas de retificação na posição de corte, baixe o capot e lave todo o produto de retificação das unidades de corte. Ajuste o cilindro da unidade de corte às lâminas, conforme necessário. Desloque os controlos da velocidade do cilindro da unidade de corte para a posição desejada.
Important: Se o interruptor de retificação não voltar à posição Off (desligar) após a retificação, as unidades de corte não se elevam ou deixam de funcionar devidamente.
Note: Instruções e procedimentos adicionais sobre manutenção estão disponíveis no Manual de afinação de cilindros e cortadores rotativos TORO, formulário n.º 80-300SL.
Note: Para um melhor fio de corte, passe uma lima na frente da lâmina de corte depois de concluída a retificação. Assim, reduz imperfeições ou arestas que se possam ter formado no fio de corte.
Esvazie o óleo do motor do cárter e monte o tampão de escoamento.
Retire o filtro do óleo. Coloque um novo filtro de óleo.
Volte a encher o recipiente do óleo com o óleo de motor especificado.
Ligue o motor e faça-o funcionar a uma velocidade intermédia durante dois minutos.
Desligue o motor.
Lave o depósito de combustível com gasóleo novo e limpo.
Aperte todas as juntas do sistema de combustível.
Limpe e efetue a manutenção da estrutura do filtro de ar.
Vede a entrada do filtro de ar e a saída de gases com fita impermeável.
Verifique os níveis do líquido anticongelante e adicione uma solução de 50/50 de água e anticongelante de etileno-glicol, adequada à temperatura mínima prevista para a zona de armazenamento.
Limpe bem a unidade de tração, unidades de corte e motor.
Verifique a pressão dos pneus; consulte a secção “Verificação da pressão dos pneus”.
Verifique todas as fixações e aperte-as sempre que necessário.
Lubrifique todos os bocais de lubrificação e pontos de articulação. Limpe a massa lubrificante em excesso.
Lixe e retoque todas as zonas riscadas, estaladas ou enferrujadas. Efetue a reparação de todas as mossas existentes no corpo metálico.
Efetue a manutenção da bateria e dos cabos da seguinte forma:
Retire os terminais dos bornes da bateria.
Limpe a bateria, terminais e bornes com uma escova de arame e uma solução de bicarbonato de sódio.
Cubra os terminais do cabo e os bornes da bateria com lubrificante Grafo 112X (peça Toro n.º 505-47) ou vaselina para evitar qualquer corrosão.
Carregue a bateria lentamente durante 24 horas, de 2 em 2 meses, para evitar a sulfatização do chumbo da bateria.
