電動荷台昇降キット

1. 平らな場所に駐車する。

2. 駐車ブレーキを掛ける。

3. マシンを停止させ、キーを抜き取る。

4. バッテリー遮断スイッチを OFF にする（図 1）。



   図 1

   1. スイッチを OFF 位置にしてマシンの電源を遮断する。
   2. スイッチを ON 位置にしてマシンの電源を接続する。

5. 荷台の右側または左側でレバーを引き上げ、荷台を持ち上げる（図 2）。



   図 2

   1. レバー
   2. 支え棒
   3. 固定用スロット

6. 支え棒を固定用スロットにはめ込んで荷台を固定する（図 3）。

   警告

   上昇させた荷台が万一落下すると、荷台の下にいる人に非常に危険である。

   • 荷台の下で作業する時は、必ず支え棒で荷台を支えておく。

   • 荷台の下で作業するときは荷台を空にしておく。



   図 3

   1. 固定用スロット
   2. 支え棒

7. ラッチロッドブラケットを荷台の裏側に固定しているフランジナット（4個）を外す（図 4）。



   図 4

   1. 荷台
   2. ラッチロッド
   3. フランジナット

8. ラッチロッドとラッチを外して保管する。

この作業に必要なパーツ

荷台下で、ブラケットの取り付けを行う。

1. 一番左側にあって上側荷台ブレースを荷台に固定している2本のボルト（5/16 x 3/4"）を外す（図 5）。

2. 一番左側にあって下側荷台ブレースを荷台に固定している2本のボルト（5/16 x 3/4"）を外す（図 5）。

   Note: ボルト（4本）は取り付けに再使用します。



   図 5

   1. ボルト（5/16 x 3/4"）
   2. 上側荷台ブレース
   3. 下側荷台ブレース

3. 上側荷台ブレースと下側荷台ブレースの外側の穴に、左側用の外側昇降ブラケット（短いフランジのブラケット）を合わせる（図 6）。

4. ステップ1で外したボルト（2本）を使って外側昇降ブラケットを荷台に固定するが、仮締め状態にしておく（図 6）。

5. 上側荷台ブレースと下側荷台ブレースの内側の穴に、内側昇降ブラケット（長いフランジのブラケット）を合わせる（図 6）。

6. ステップ2で外したボルト（2本）を使って内側昇降ブラケットを荷台に固定するが、仮締め状態にしておく（図 6）。



   図 6

   1. 外側ブラケット（短いフランジ）
   2. ボルト（5/16 x 3/4"）
   3. 内側ブラケット（長いフランジ）

7. 図 7に示すように、六角ヘッドボルト（5/16 x 5-1/2”）を、8 mm の穴（内側昇降ブラケット（長いフランジ）、荷台、外側昇降ブラケット（短いフランジ））に通す。

8. フランジナット（5/16"）でボルトを仮締めする（図 7）。



   図 7

   1. ロックナット（5/16"）
   2. 穴（8 mm）
   3. 六角ヘッドボルト（5/16 x 5-1/2"）

この作業に必要なパーツ

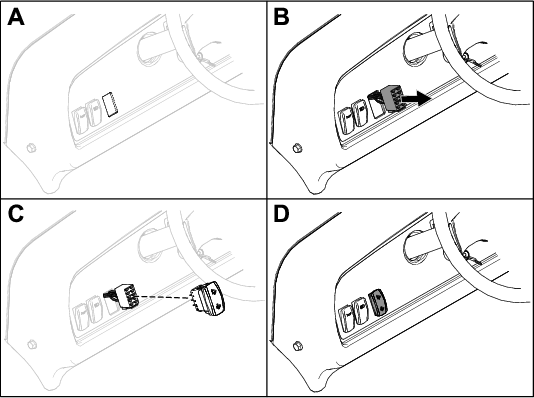

1. ダッシュボードのデカルの上からスイッチ用の穴を開ける。

2. ダッシュボードの穴を通してスイッチコネクタを取り付ける。

3. スイッチコネクタにスイッチを接続する。

4. ダッシュボードにスイッチを取り付ける。スイッチの向きを間違えないこと。

   Note: スイッチは穴にパチンとはまります。



   図 8

5. 各リレーをダッシュボード裏側に固定する；六角ワッシャヘッドねじ（#10 x 3/4"）2本を使用。



   図 9

   1. 六角ワッシャヘッドねじ（#10 x 3/4"）
   2. リレー

この作業に必要なパーツ

1. 昇降アクチュエータの下側にある取りつけ穴を、シャーシ側取りつけブラケットの穴に合わせる（図 10）。

2. 昇降アクチュエータをシャーシ側ブラケットに固定する； クレビスピン（2-1/4"）とヘアピンを使用する（図 10）。



   図 10

   1. 昇降アクチュエータ
   2. クレビスピン（2-1/4"）
   3. シャーシ側ブラケット
   4. ヘアピン

3. 昇降アクチュエータの2ピンコネクタを、車両の後部ハーネスの2ソケットネクタに接続する（図 11）。

   Note: 後部ワイヤハーネスの 2 ソケット電気コネクタは、バッテリーボックスの後ろ、バッテリー遮断スイッチの上にある。



   図 11

4. バッテリー遮断スイッチを ON にする（図 1）。

5. 荷台昇降スイッチを上昇側に押してアクチュエータを伸長させる（図 8）。

6. 荷台昇降スイッチの上パドルを押して昇降アクチュエータのロッドを伸ばし、ロッドの穴が内側・外側昇降ブラケットの穴に揃ったところで止める（図 12）。



   図 12

   1. ロックナット（½"）
   2. 六角ヘッドボルト用 12.7 mm (1/2") の穴
   3. 六角ヘッドボルト（1/2 x 5-1/2"）
   4. ヘアピン
   5. 昇降アクチュエータロッド
   6. クレビスピン用 12.7 mm (1/2") の穴
   7. クレビスピン（3½"）

7. 昇降アクチュエータのロッドを昇降ブラケットに固定する； クレビスピン（3-1/2"）とヘアピンを使用する（図 12）。

8. 内側・外側の昇降ブラケットを荷台に固定している4本のボルト（5/16 x ¾"）（図 6）をトルク締めする；15-16.6 N·m（1.5-1.7 kg.m）。

9. 内側・外側の昇降ブラケットの残っている穴（12.7 mm）に六角ヘッドボルト（1/2 x 5-1/2"）を通し（図 12）、ロックナット（1/2"）で軽く締めつける。

10. ボルト（（5/16"））を固定しているフランジナットを軽く締める（図 7）。

1. 支え棒を荷台の裏側に固定しているヘアピンとワッシャを外す（図 13）。

2. 支え棒を前にずらしてフレームのブラケットから外す（図 13）。

   Note: 支え棒は将来の使用に備えて保管しておくこと。

   Note: 今後、電動昇降ボックスを取り外した場合は、保管しておいた留め具を使用して、支え棒を取り付けること。



   図 13

   1. ワッシャ
   2. ヘアピン
   3. スロット（フレーム）
   4. 荷台側の穴
   5. 支え棒

この作業に必要なパーツ

1. ウレタンパッドの接着剤がフレームに確実に接着するように、フレームの 2 つの場所（図 14）を十分に清掃する。



   図 14

2. 図 15のように、パッドから裏紙を剥がして貼り付ける。



   図 15

3. 荷台を完全に下げて、荷台がフォームパッドに接触していることを確認する。

4. 荷台が左右均等にパッドに接触しない場合は、荷台のヒンジボルト 4 本をゆるめる（図 16）。

   荷台がパッドに接触するようになったら、ヒンジボルトを 37ｰ44 N·m (3.77ー4.45kgm) にトルク締めする。



   図 16

   1. ヒンジボルト

1. キースイッチを ON 位置まで回す。

2. スイッチ上部を押すと荷台が上昇する。

スイッチ下部を押すと荷台が降下する。

Note: 荷台が完全に下降してからアクチュエータのクラッチが動作するまでの間に、荷台がわずかに変形する場合がある。ラチェット音（カチカチ）が聞こえたら、スイッチから手を離すこと。
