Kit de levage de plateau de chargement électrique

1. Garez la machine sur une surface plane et horizontale.

2. Serrez le frein de stationnement.

3. Coupez le moteur et enlevez la clé de contact.

4. Tournez le coupe-batterie en position HORS TENSION (Figure 1).



   Figure 1

   1. Tourner le coupe-batterie à la position HORS TENSION pour mettre la machine hors tension
   2. Tourner le coupe-batterie à la position SOUS TENSION pour mettre la machine sous tension

5. Levez le levier de chaque côté du plateau de chargement et levez le plateau (Figure 2).



   Figure 2

   1. Levier
   2. Béquille
   3. Fente de verrouillage

6. Engagez la béquille dans la fente de verrouillage pour bloquer le plateau en position (Figure 3).

   Attention

   En effet, le plateau levé peut retomber et blesser toute personne qui travaille dessous.

   • Bloquez toujours le plateau avec la béquille avant de travailler dessous.

   • Déchargez complètement le plateau avant de le lever.



   Figure 3

   1. Fente de verrouillage
   2. Béquille

7. Retirez les 4 écrous à embase qui fixent les supports de la tige de verrouillage sur la face inférieure du plateau (Figure 4).



   Figure 4

   1. Plateau
   2. Tige de verrouillage
   3. Écrou à embase

8. Déposez et conservez la tige de verrouillage et les verrous.

Pièces nécessaires pour cette opération:

Montez les supports de plateau sur le côté inférieur du plateau.

1. Retirez les 2 boulons à l'extrême gauche (5/16" x ¾") qui fixent le renfort de plateau supérieur au plateau (Figure 5).

2. Retirez les 2 boulons à l'extrême gauche (5/16" x ¾") qui fixent le renfort de plateau inférieur au plateau (Figure 5).

   Note: Conservez les 4 boulons pour la repose.



   Figure 5

   1. Boulons (5/16" x ¾")
   2. Renfort de plateau supérieur
   3. Renfort de plateau inférieur

3. Alignez le support de levage extérieur gauche (le support à brides courtes) sur les trous extérieurs des renforts supérieur et inférieur du plateau (Figure 6).

4. Fixez le support de levage extérieur au plateau à l'aide des 2 boulons que vous avez retirés à l'opération 1, et serrez les boulons à la main (Figure 6).

5. Alignez le support de levage intérieur (le support à brides longues) sur les trous intérieurs des renforts supérieur et inférieur du plateau (Figure 6).

6. Fixez le support de levage intérieur au plateau à l'aide des 2 boulons que vous avez retirés à l'opération 2, et serrez les boulons à la main (Figure 6).



   Figure 6

   1. Support de levage extérieur (brides courtes)
   2. Boulons (5/16" x ¾")
   3. Support de levage extérieur (brides longues)

7. Insérez le boulon à tête hexagonale (5/16" x 5½") dans le trou (8 mm) du support de levage intérieur (brides longues), la structure du plateau et le support de levage extérieur (brides courtes), comme montré à la Figure 7.

8. Fixez le boulon avec l'écrou à embase (5/16") serré à la main (Figure 7).



   Figure 7

   1. Contre-écrou (5/16")
   2. Trou de 8 mm
   3. Boulon à tête hexagonale (5/16" x 5½")

Pièces nécessaires pour cette opération:

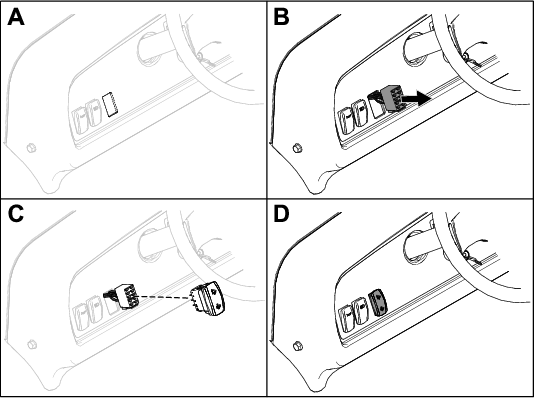

1. Découpez l’ouverture de la commande dans l’autocollant situé sur la planche de bord.

2. Insérez le connecteur de la commande dans l'ouverture sur la planche de bord.

3. Acheminez la commande vers le connecteur.

4. Tournez la commande dans le bon sens et insérez-la dans la planche de bord.

   Note: La commande doit s'enclencher et se bloquer en position.



   Figure 8

5. Fixez les relais au dos de la planche de bord à l'aide de 2 vis à tête hexagonale à embase (nº 10 x ¾").



   Figure 9

   1. Vis à tête hexagonale à embase (nº 10 x ¾")
   2. Relais

Pièces nécessaires pour cette opération:

1. Alignez le trou dans le point de montage inférieur prévu pour l'actionneur de levage et les trous dans les supports de montage du châssis (Figure 10).

2. Fixez l'actionneur de levage aux supports de montage du châssis à l'aide de l'axe de chape (2¼") et de la goupille fendue (Figure 10).



   Figure 10

   1. Actionneur de levage
   2. Axe de chape (2¼")
   3. Supports de montage du châssis
   4. Goupille fendue

3. Branchez le connecteur à 2 douilles du faisceau arrière de la machine au connecteur à 2 broches de l'actionneur de levage (Figure 11).

   Note: Le connecteur à 2 douilles du faisceau arrière est à l'arrière du boîtier de la batterie, au-dessus du coupe-batterie.



   Figure 11

4. Tournez le coupe-batterie en position SOUS TENSION (Figure 1).

5. Appuyez sur la commande de levage pour déployez l'actionneur (Figure 8).

6. Appuyez sur la palette supérieure de la commande de levage du plateau pour déployer la tige de l'actionneur de levage jusqu'à ce que la tige soit alignée sur les trous des supports de levage intérieur et extérieur (Figure 12).



   Figure 12

   1. Contre-écrou (½")
   2. Trou de 13 mm pour le boulon à tête hexagonale
   3. Boulon à tête hexagonale (½" x 5½")
   4. Goupille fendue
   5. Tige de l'actionneur de levage
   6. Trou de 13 mm pour l'axe de chape
   7. Axe de chape (3½")

7. Fixez la tige de l'actionneur de levage aux supports de levage au moyen de l'axe de chape (3½") et de la goupille fendue (Figure 12).

8. Serrez les 4 boulons (5/16" x ¾") qui fixent les supports de levage intérieur et extérieur au plateau (Figure 6) à un couple de 15 à 16,6 N·m.

9. Insérez le boulon à tête hexagonale (½" x 5½") dans les trous de 13 mm restants des supports de levage intérieur et extérieur (Figure 12), et fixez-le avec un contre-écrou (½") jusqu'à ce que le contre-écrou soit bien serré.

10. Serrez l'écrou à embase qui fixe le boulon (5/16") jusqu'à ce qu'il soit bien serré (Figure 7).

1. Retirez la goupille fendue et la rondelle qui fixent la béquille au bas du plateau (Figure 13).

2. Faites coulisser la béquille en avant pour la retirer du support sur le cadre (Figure 13).

   Note: Conservez les composants de la béquille pour les utiliser ultérieurement.

   Note: Si jamais vous déposez le dispositif de levage électrique du plateau, reposez la béquille et la tige de verrouillage au moyen des fixations existantes et du support de béquille.



   Figure 13

   1. Rondelle
   2. Goupille fendue
   3. Fente (cadre)
   4. Trou du plateau
   5. Béquille

Pièces nécessaires pour cette opération:

1. Nettoyez les 2 emplacements sur le cadre (Figure 14) de manière que la face adhésive des plaquettes en mousse colle correctement sur le cadre.



   Figure 14

2. Retirez la pellicule protectrice au dos des plaquettes en mousse et collez-les comme indiqué à la Figure 15.



   Figure 15

3. Baissez complètement le plateau de chargement et vérifiez qu'il vient toucher les plaquettes en mousse.

4. Si le plateau de chargement ne touche pas les plaquettes en mousse aux deux emplacements, desserrez les 4 boulons de l'articulation du plateau (Figure 16).

   Lorsque le plateau de chargement touche les plaquettes en mousse, serrez les 4 boulons d'articulation du plateau à un couple de 37 à 44 N∙m.



   Figure 16

   1. Boulons d'articulation

1. Tournez la clé à la position CONTACT.

2. Appuyez sur le haut de la commande pour lever le plateau.

Appuyez sur le bas de la commande pour abaisser le plateau.

Note: L'actionneur peut causer une légère déformation du plateau après son abaissement et avant l'engagement de l'embrayage de l'actionneur. Relâchez la commande lorsque vous entendez un cliquettement.
