Kit de elevação elétrica da plataforma

1. Estacione a máquina numa superfície nivelada.

2. Engate o travão de estacionamento.

3. Desligue o motor e retire a chave da ignição.

4. Rode o interruptor de desligar a bateria para a posição OFF (desligar) (Figura 1).



   Figura 1

   1. Rode o interruptor para a posição OFF para desligar eletricamente a máquina.
   2. Rode o interruptor para a posição ON para ligar eletricamente a máquina.

5. Levante a alavanca de ambos os lados da plataforma de carga e levante a plataforma (Figura 2).



   Figura 2

   1. Alavanca
   2. Barra de apoio
   3. Ranhura de retenção

6. Coloque a barra de apoio na ranhura de retenção e prenda a plataforma (Figura 3).

   Aviso

   Uma plataforma levantada pode cair e ferir as pessoas que estejam a trabalhar por baixo da mesma.

   • Utilize sempre a barra de apoio para prender a plataforma antes de trabalhar por baixo da mesma.

   • Retire qualquer material pesado da plataforma antes de a levantar.



   Figura 3

   1. Ranhura de retenção
   2. Barra de apoio

7. Retire as 4 porcas flangeadas que prendem os apoios da barra do trinco à parte inferior da plataforma (Figura 4).



   Figura 4

   1. Plataforma
   2. Barra do trinco
   3. Porca flangeada

8. Retire e guarde a barra do trincos e os trincos.

Peças necessárias para este passo:

Efetue a instalação do suporte da plataforma na parte inferior da plataforma.

1. Retire os 2 parafusos mais à esquerda (5/16 x ¾ pol.) que prendem a travessa superior da plataforma à plataforma (Figura 5).

2. Retire os 2 parafusos mais à esquerda (5/16 x ¾ pol.) que prendem a travessa inferior da plataforma à plataforma (Figura 5).

   Note: Guarde os 4 parafusos para instalação.



   Figura 5

   1. Parafusos (5/16 x ¾ pol.)
   2. Travessa superior da plataforma
   3. Travessa inferior da plataforma

3. Alinhe o suporte de elevação exterior (o suporte com as flanges curtas) com os orifícios exteriores das travessas superior e inferior da plataforma (Figura 6).

4. Prenda o suporte de elevação exterior à plataforma utilizando 2 parafusos que removeu no passo 1, e aperte os parafusos com a mão (Figura 6).

5. Alinhe o suporte de elevação interior (o suporte com as flanges compridas) com os orifícios interiores das travessas superior e inferior da plataforma (Figura 6).

6. Prenda o suporte de elevação interior à plataforma utilizando 2 parafusos que removeu no passo 2, e aperte os parafusos com a mão (Figura 6).



   Figura 6

   1. Suporte de elevação exterior (flanges curtas)
   2. Parafusos (5/16 x ¾ pol.)
   3. Suporte de elevação interior (flanges compridas)

7. Insira o parafuso de cabeça sextavada (5/16 x 5½ pol.) através do orifício (8 mm ou 5/16 pol.) no suporte de elevação interior (flanges compridas), da estrutura da plataforma e do suporte de elevação exterior da plataforma (flanges curtas), conforme mostrado na Figura 7.

8. Prenda o parafusos com uma porca flangeada (5/16 pol.) apertada com a mão (Figura 7).



   Figura 7

   1. Porca de bloqueio (5/16 pol.)
   2. Orifício (8 mm ou 5/16 pol.)
   3. Parafuso de cabeça sextavada (5/16 x 5½ pol.)

Peças necessárias para este passo:

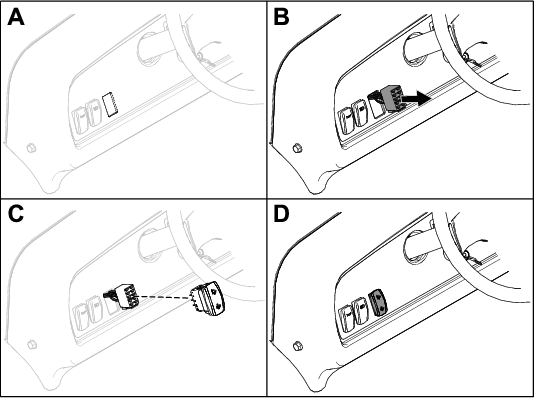

1. Corte a abertura no autocolante do painel de instrumentos para o interruptor.

2. Instale o conector do interruptor através da abertura no painel de instrumentos.

3. Encaminhe o interruptor até ao conector do interruptor.

4. Certifique-se de que o interruptor está orientado corretamente e instale o interruptor no painel de instrumentos.

   Note: O interruptor deve encaixar e ficar instalado na posição correta.



   Figura 8

5. Prenda os relés na parte de trás do painel de instrumentos com 2 anilhas de cabeça flangeada (n.º 10 x ¾ pol.)



   Figura 9

   1. Anilha de cabeça flangeada (n.º 10 x ¾ pol.)
   2. Relé

Peças necessárias para este passo:

1. Alinhe o orifício no ponto de montagem inferior para o atuador de elevação com os orifícios nos suportes de montagem do chassis (Figura 10).

2. Prenda o atuador de elevação aos suportes de montagem do chassis com o passador de forquilha (2¼ pol.) e a chaveta (Figura 10).



   Figura 10

   1. Atuador de elevação
   2. Passador de forquilha (2¼ pol.)
   3. Suportes de montagem do chassis
   4. Chaveta

3. Ligue o conector elétrico de 2 tomadas da cablagem traseira da máquina ao conector de 2 pinos do atuador de elevação (Figura 11).

   Note: O conector elétrico de 2 tomadas da cablagem traseira está localizado na parte de trás da caixa da bateria, acima do interruptor de desconexão da bateria.



   Figura 11

4. Rode o interruptor de desligar a bateria para a posição LIGAR (Figura 1).

5. Prima o interruptor de elevação da plataforma para cima para estender o atuador (Figura 8).

6. Prima a patilha no interruptor de elevação da plataforma para cima para estender a barra do atuador de elevação até que o orifício na barra se alinhe com os orifícios nos suportes interior e exterior (Figura 12).



   Figura 12

   1. Porca de bloqueio (½ pol.)
   2. Orifício de 12,7 mm (½ pol.) para o parafuso de cabeça sextavada
   3. Parafuso de cabeça sextavada (½ x 5½ pol.)
   4. Chaveta
   5. Barra do atuador de elevação
   6. Orifício de 12,7 mm (½ pol.) para o passador de forquilha
   7. Passador de forquilha (3½ pol.)

7. Prenda o atuador de elevação aos suportes de montagem do chassis com o passador de forquilha (2¼ pol.) e a chaveta (Figura 12).

8. Aperte os 4 parafusos (5/16 x ¾ pol.) que prendem os suportes de elevação interior e exterior à plataforma (Figura 6) com 15 a 16,6 N∙m.

9. Alinhe o parafuso de cabeça sextavada (½ x 5½ pol.) através dos orifícios de 12,7 mm (½ pol.) restantes nos suportes de elevação interior e exterior (Figura 12) e prenda-o com uma porca de bloqueio (½ pol.) até que a porca fique bem apertada.

10. Aperte a porca flangeada que prende o parafusos (5/16 pol.) até que a porca fique bem apertada (Figura 7).

1. Retire a chaveta e a anilha que prendem a barra de apoio à parte inferior da plataforma (Figura 13).

2. Deslize a barra de apoio para a frente e remova-a do suporte na estrutura (Figura 13).

   Note: Guarde os componentes da barra de apoio para utilização posterior.

   Note: Se alguma vez remover o conjunto de elevação elétrico, instale a barra de apoio e o trinco novamente, utilizando os fixadores e o suporte da barra de apoio.



   Figura 13

   1. Anilha
   2. Chaveta
   3. Ranhura (estrutura)
   4. Orifício na plataforma
   5. Barra de apoio

Peças necessárias para este passo:

1. Limpe as 2 áreas da estrutura (Figura 14) de forma a que o adesivo da espuma almofadada assente corretamente na estrutura.



   Figura 14

2. Retire a proteção da espuma almofadada e assente-as conforme mostrado na Figura 15.



   Figura 15

3. Baixe totalmente a plataforma de carga e certifique-se de que a plataforma de carga toca na espuma almofadada.

4. Se a plataforma de carga não tocar na espuma almofadada em ambas as áreas, desaperte os 4 parafusos de articulação (Figura 16).

   Quando a plataforma de carga tocar na espuma almofadada, aperte os 4 parafusos de articulação com 37 a 44 N∙m.



   Figura 16

   1. Parafusos de articulação

1. Rode a chave na ignição para a posição ON (ligar).

2. Empurre a parte superior do interruptor para levantar a plataforma.

Empurre a parte inferior do interruptor para baixar a plataforma.

Note: O atuador pode causar uma ligeira deformação na plataforma depois de esta estar totalmente baixada e antes de a embraiagem do atuador engatar. Solte o interruptor quando ouvir um som de roquete.
