Säkerhet

Fara

Om utkastaröppningen är öppen kan föremål slungas iväg mot dig eller kringstående. Det skulle också kunna medföra kontakt med knivarna. Utslungade föremål eller kontakt med knivarna orsakar allvarliga personskador eller dödsfall.

Kör inte gräsklipparen med gräsriktaren uppfälld eller om denna har tagits bort eller modifierats, såvida inte ett gräsuppsamlingssystem eller en fungerande mullningssats är monterad.



Förbereda maskinen

1. Parkera maskinen på ett plant underlag, koppla ur kraftuttaget och koppla in parkeringsbromsen (i förekommande fall).
2. Stäng av maskinen, ta ut nyckeln och vänta tills alla rörliga delar har stannat innan du kliver ur förarsätet.
3. På elektriska maskiner vrider du bortkopplingsbrytaren för batteri till läget Av. På maskiner med blysyrabatteri kopplar du bort den negativa (svarta) kabeln från minuspolen (-).
4. Reparera alla böjda eller skadade delar på klippdäcket och ersätt delar som saknas.
5. Ta bort eventuellt skräp från maskinens klippdäck för att underlätta installationen.
6. Höj maskinens främre del så att du kan komma åt klippdäckets undersida. Stötta upp maskinen med pallbockar som är klassade för maskinens vikt.

   Varning

   Mekaniska eller hydrauliska domkrafter kan eventuellt inte stötta upp maskinen, vilket kan resultera i allvarliga personskador.

   • Stötta inte maskinen enbart med mekaniska eller hydrauliska domkrafter.
   • Stötta upp maskinen med pallbockar när du höjer upp maskinen.


7. Ta bort de befintliga knivarna. Mer information finns i maskinens bruksanvisning.

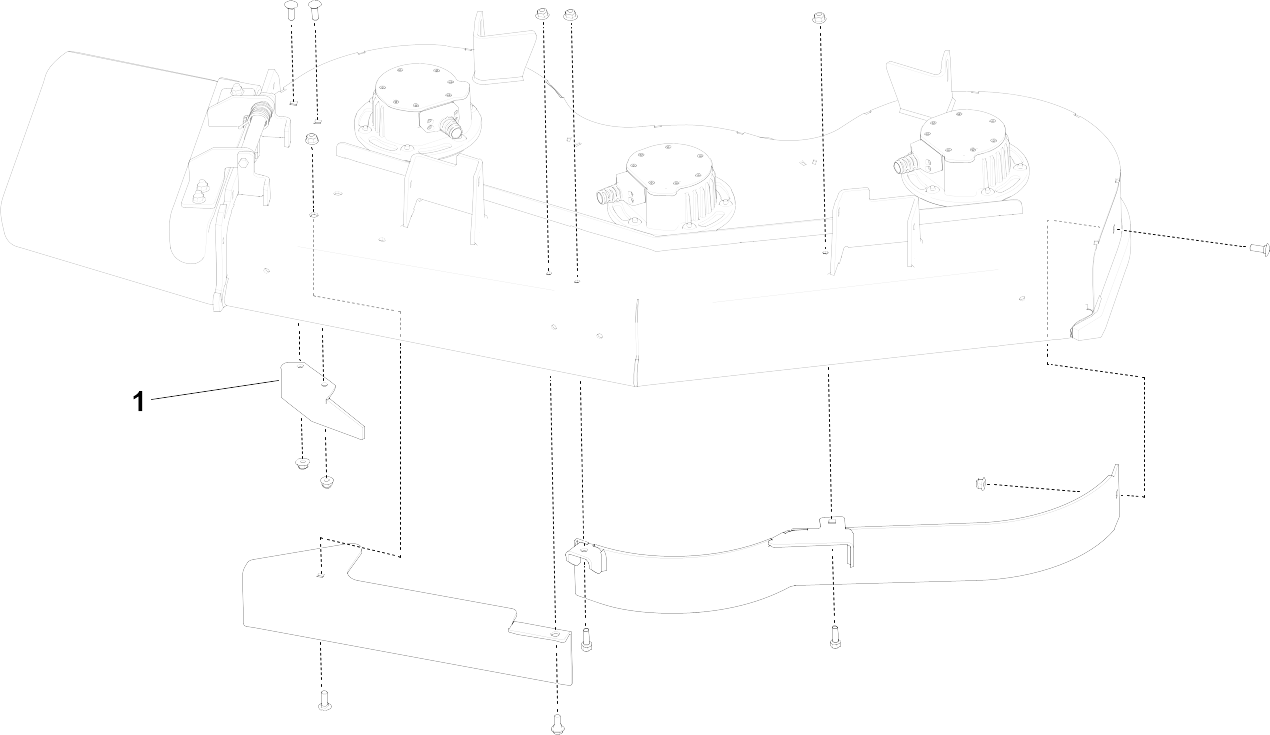

Ta bort de befintliga skärmarna

G428581

1. Ta bort skärmarna från klippdäcket. Behåll skärmarna och fästelementen.
   Obs! Ta bort muttrarna innan du tar bort skruvarna.
2. När du har tagit bort utkastarskärmen monterar du muttrarna och bultarna i klippdäcket.

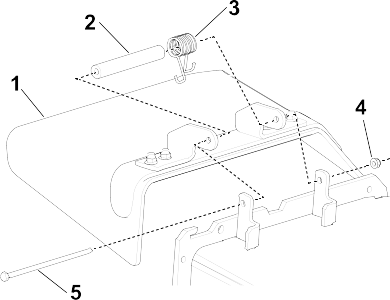

Ta bort utkastarriktaren

G428583
1. Ta bort låsmuttern , skruven , fjädern och distansbrickan som håller fast gräsriktaren på tappfästena.
2. Demontera gräsriktaren.
   Obs! Spara fästelementen som du tog bort tidigare så att de är tillgängliga vid nästa byte.

Borra hål

Varning

Borrning utan skyddsglasögon kan resultera i att partiklar hamnar i ögonen och skadar ögonen.

Använd alltid ögonskydd när du borrar.

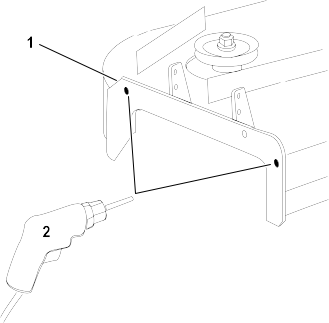

1. Kontrollera hålens diameter på de platser som visas.

G428784
2. Om det inte finns några hål i sidoutkastarens monteringsfästet ska du använda avlastningsplattan som mall och markera hålens placering.
   Obs! Använd den övre delen av spåret för att markera placering för det övre bakre hålet. Detta ger utrymme för muttern när avlastningsplattan är monterad.
3. Borra två hål (7/16 tum) .

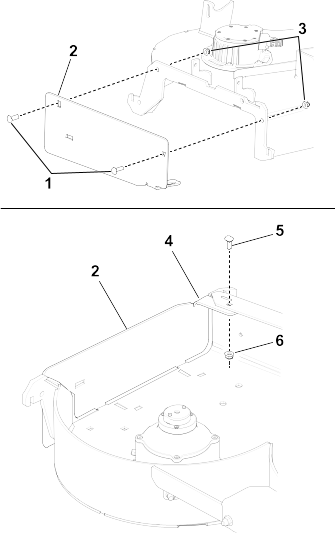

Montera avlastningsplattan

G428619
1. Montera avlastningsplattan på utsidan av monteringsfästet med två vagnsskruvar (⅜ x 1 ¼ tum) och två flänsmuttrar (liten fläns) (⅜ tum) .
2. Montera tappen på insidan av klippdäcket med en vagnsskruv (5/16 x ⅞ tum) och en flänsmutter (liten fläns) (5/16 tum) .
   Obs! Kontrollera att tappen har placerats inuti klippdäcket.

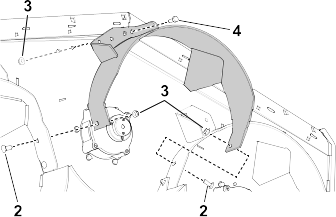

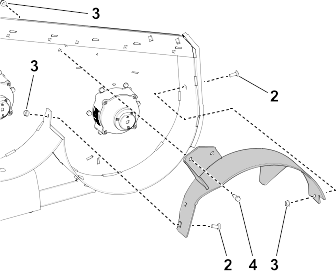

Montera skärmarna

G468909
1. Placera in den högra skärmen i klipparen.
2. Montera sidoplåten (endast Grandstand-klippdäck) och den högra skärmen löst med två vagnsskruvar (⅜ x 1 tum) och två flänsmuttrar (liten fläns) (⅜ tum) .
3. Montera den högra skärmen löst ovanpå klippdäcket med en vagnsskruv (⅜ x 1 tum) och en flänsmutter (liten fläns) (⅜ tum).

G468249

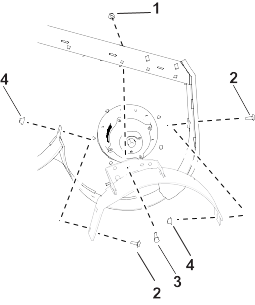

4. Placera in den vänstra skärmen i klipparen.
5. Montera den vänstra skärmen löst ovanpå klippdäcket med en skruv (⅜ x 1 tum) och en flänsmutter (liten fläns) (⅜ tum) .
6. Montera den vänstra skärmen löst på sidan av klippdäcket med två vagnsskruvar (⅜ x 1 tum) och två flänsmuttrar (stor fläns) (⅜ tum) .

G468910

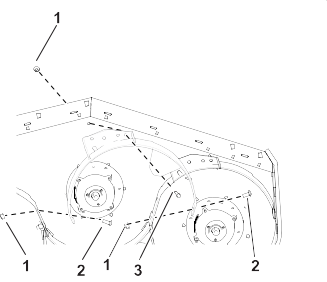

7. Placera in mittskärmen i klipparen.
8. Montera mittskärmen löst på den vänstra skärmen med en vagnsskruv (⅜ x 1 tum) och en flänsmutter (liten fläns) (⅜ tum) .
9. Montera mittskärmen löst på den högra skärmen med en vagnsskruv (⅜ x 1 tum) och en flänsmutter (liten fläns) (⅜ tum).
10. Montera mittskärmen löst ovanpå klippdäcket med en skruv (⅜ x 1 tum) och en flänsmutter (liten fläns) (⅜ tum).
11. Dra åt alla fästelement.

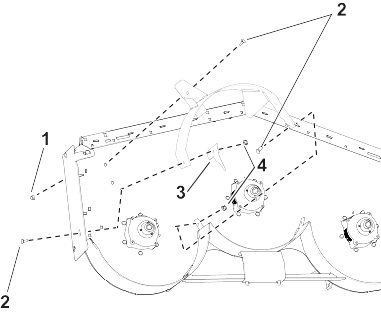

Montera skärmarna

G428650
1. Placera in den högra skärmen i klipparen.
2. Montera sidoplåten (endast Grandstand-klippdäck) och den högra skärmen löst med en vagnsskruv (⅜ x 1 tum) och en flänsmutter (liten fläns) (⅜ tum) .
3. Montera den högra skärmen löst ovanpå klippdäcket med en vagnsskruv (⅜ x 1 tum) och en flänsmutter (stor fläns) (⅜ tum) .

G428651
4. Placera in den vänstra skärmen i klipparen.
5. Montera den vänstra skärmen löst ovanpå klippdäcket med en skruv (⅜ x 1 tum) och en flänsmutter (liten fläns) (⅜ tum) .
6. Montera den vänstra skärmen löst på sidan av klippdäcket med en vagnsskruv (⅜ x 1 tum) och en flänsmutter (liten fläns) (⅜ tum).

G428662
7. Placera in mittskärmen i klipparen.
8. Montera mittskärmen löst på den vänstra skärmen med en vagnsskruv (⅜ x 1 tum) och en flänsmutter (liten fläns) (⅜ tum) .
9. Montera mittskärmen löst på den högra skärmen med en vagnsskruv (⅜ x 1 tum) och en flänsmutter (liten fläns) (⅜ tum).
10. Montera mittskärmen löst ovanpå klippdäcket med en skruv (⅜ x 1 tum) och en flänsmutter (liten fläns) (⅜ tum).
11. Dra åt alla fästelement.

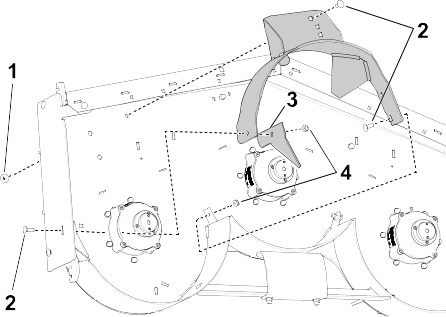

Montera skärmarna

G467659
1. Placera in den högra skärmen i klipparen.
2. Montera sidoplåten (endast Grandstand-klippdäck) och sidorna på den högra skärmen löst med två vagnsskruvar (⅜ x 1 tum) och två flänsmuttrar (liten fläns) (⅜ tum) .
3. Montera den högra skärmen löst överst på klippdäcket med en vagnsskruv (⅜ x 1 tum) och en flänsmutter (stor fläns) (⅜ tum) .

G467743
4. Placera in den vänstra skärmen i klipparen.
5. Montera den vänstra skärmen löst överst på klippdäcket med en skruv (⅜ x 1 tum) och en flänsmutter (liten fläns) (⅜ tum) .
6. Montera sidorna på den vänstra skärmen löst med två vagnsbultar (⅜ x 1 tum) och två flänsmuttrar (liten fläns) (⅜ tum).

G467987
7. Placera in mittskärmen i klipparen.
8. Montera mittskärmen löst på den vänstra skärmen med en vagnsskruv (⅜ x 1 tum) och en flänsmutter (liten fläns) (⅜ tum) .
9. Montera mittskärmen löst på den högra skärmen med en vagnsskruv (⅜ x 1 tum) och en flänsmutter (liten fläns) (⅜ tum).
10. Montera mittskärmen löst ovanpå klippdäcket med en skruv (⅜ x 1 tum) och en flänsmutter (liten fläns) (⅜ tum).
11. Dra åt alla fästelement.

Montera släpskyddet

1. Varning

   Borrning utan skyddsglasögon kan resultera i att partiklar hamnar i ögonen och skadar ögonen.

   Använd alltid ögonskydd när du borrar.


   Använd den medföljande mallen för att lokalisera och borra de två hål som krävs för släpskyddet.
2. Rikta in hålen på släpskyddet med hålen på klipparen och montera skyddet med två ansatsskruvar .


   G468340

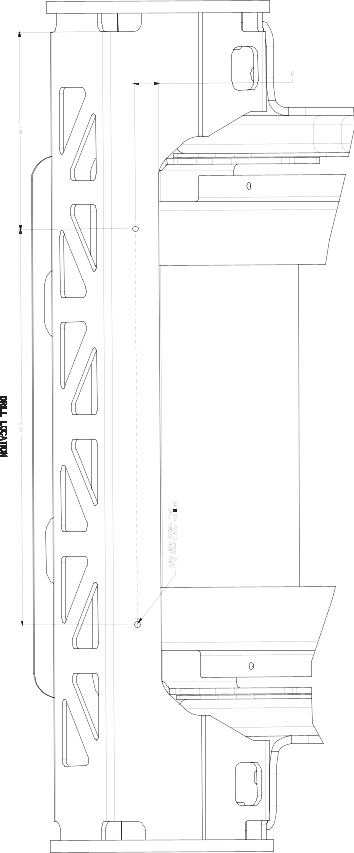

Mall för släpskydd

G468379

Montera Recycler-knivarna

1. Montera de tre Recycler-knivarna, se bruksanvisningen.
2. Rotera knivarna och kontrollera att det finns ett mellanrum mellan knivarna och skärmarna. Om knivarna går emot skärmen lossar du skärmen och flyttar den.

Slutföra monteringen

1. Sänk maskinen till marken.
2. På elektriska maskiner vrider du bortkopplingsbrytaren för batteri till läget På. På maskiner med blysyrabatteri kopplar du den negativa (svarta) kabeln till minuspolen (-).
