Segurança

Perigo

Uma abertura de descarga descoberta permite a projeção de objetos em direção a si ou terceiros. Além disso, pode ocorrer contacto com a lâmina. A projeção de objetos ou o contacto com a lâmina causará ferimentos graves ou morte.

Não opere o cortador com um defletor de descarga levantado, removido, ou alterado a não ser que o sistema de recolha de relva ou o kit de cobertura esteja instalado e a funcionar corretamente.



Preparação da máquina

1. Estacione a máquina numa superfície plana, desengate a tomada de força (PTO) e engate o travão de mão (se aplicável).
2. Desligue a máquina, retire a chave e, antes de sair da posição de operação, espere até que todas as peças em movimento parem.
3. Nas máquinas elétricas, coloque o interruptor de desconexão da bateria na posição Off; nas máquinas com bateria de chumbo-ácido, desligue o cabo negativo (preto) do borne da bateria.
4. Repare todas as áreas danificadas ou dobradas da plataforma do cortador e reponha quaisquer partes em falta.
5. Limpe a máquina de quaisquer detritos presentes na plataforma para facilitar a instalação.
6. Levante a parte frontal da máquina para que possa aceder à parte inferior da plataforma do cortador. Apoie a máquina em macacos adequados para o peso da máquina.

   Aviso

   Macacos mecânicos ou hidráulicos podem não conseguir sustentar a máquina e causar ferimentos graves.

   • Não utilize exclusivamente macacos mecânicos ou hidráulicos para apoiar a máquina.
   • Apoie a máquina em macacos sempre que a levantar.


7. Remova as lâminas do cortador existentes; consulte o Manual do utilizador da máquina.

Remoção dos abafadores existentes

G428581

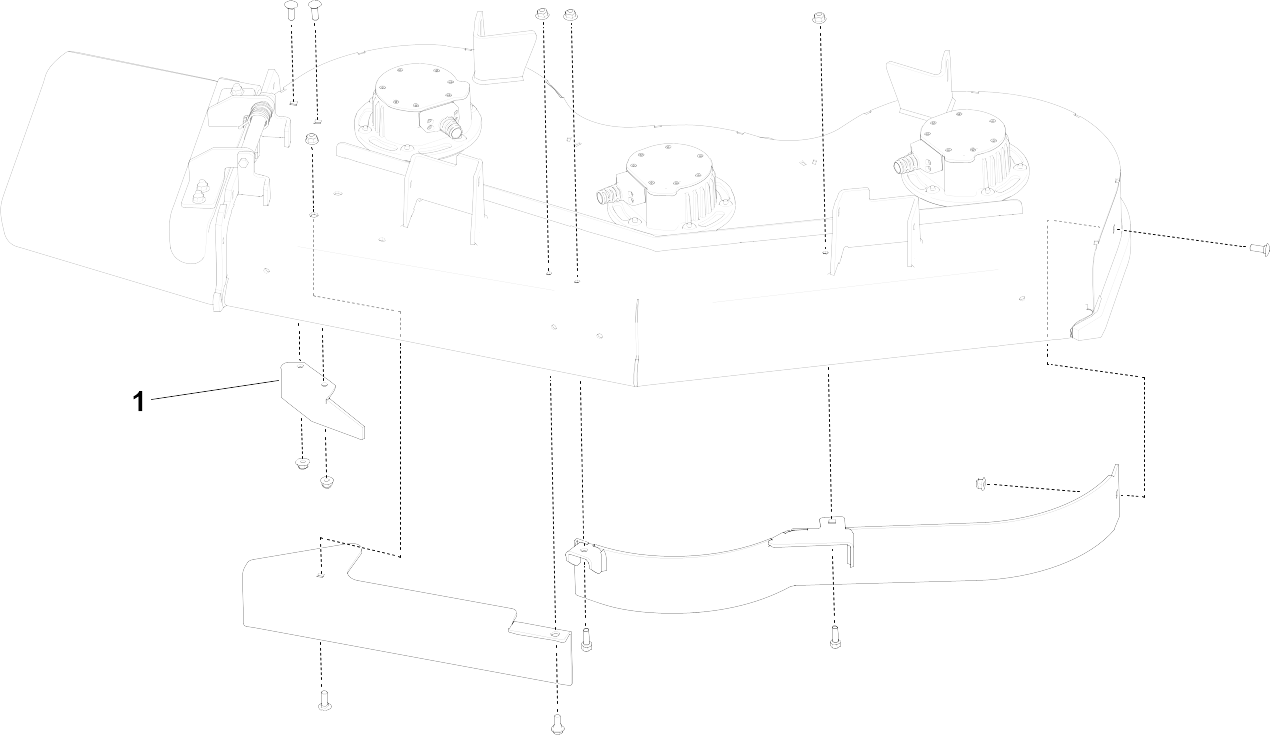

1. Remova os abafadores da plataforma do cortador. Guarde o abafador e o material.
   Nota: Remova as porcas antes de remover os parafusos.
2. Após remover o abafador de descarga , instale as porcas e os parafusos na plataforma do cortador.

Remoção da calha de descarga

G428583

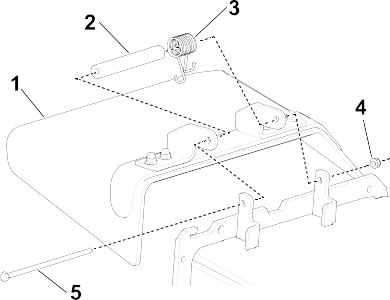

1. Retire a porca de bloqueio, o parafuso, a mola e o espaçador que fixam o defletor de relva aos suportes da articulação.
2. Remova o defletor de relva.
   Nota: Guarde o material removido durante este processo para reutilizá-lo posteriormente.

Perfuração de furos

Aviso

A utilização de um berbequim sem proteção ocular adequada pode permitir a entrada de detritos nos olhos, provocando ferimentos.

Ao perfurar, utilize sempre proteção ocular.



1. Verifique o diâmetro dos furos nas localizações mostradas.

G428784
2. Se não houver furos no suporte de montagem de descarga lateral, utilize a placa de descarga como modelo e marque a localização dos furos.
   Nota: Para o furo traseiro superior, utilize a parte superior da ranhura para marcar a localização do furo. Isto permitir-lhe-á que a porca fique livre quando a placa de descarga for instalada.
3. Faça 2 furos (7/16 pol.).

Instalação da placa de descarga

G428619

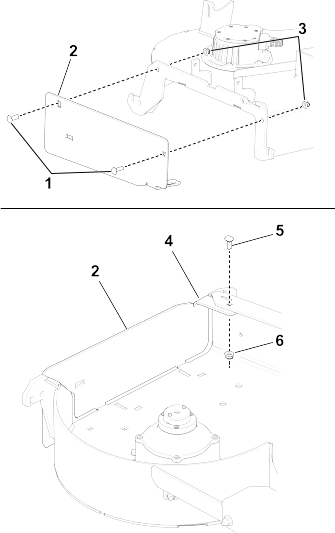

1. Instale a placa de descarga na parte exterior do suporte de montagem com 2 parafusos de carroçaria (⅜ pol. x 1¼ pol.) e 2 porcas flangeadas (flange pequena) (⅜ pol.) .
2. Instale a patilha no interior da plataforma do cortador utilizando um parafuso de carroçaria (5/16 pol. x ⅞ pol.) e uma porca flangeada (5/16 pol.) (flange pequena) .
   Nota: Certifique-se de que a patilha está posicionada dentro da plataforma do cortador.

Instalação dos abafadores

G468909

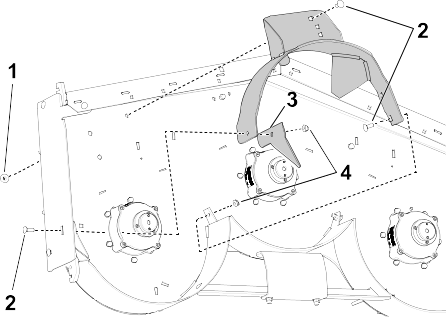

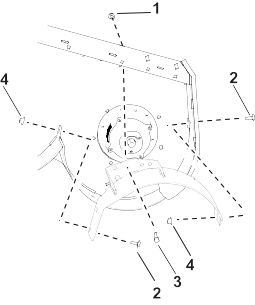

1. Posicione o abafador direito no cortador.
2. Instale, sem apertar demasiado, a placa lateral (apenas para plataformas Grandstand) e o abafador direito com 2 parafusos de carroçaria (⅜ x 1 pol.) e 2 porcas flangeadas (flange pequena – ⅜ pol.) .
3. Instale, sem apertar demasiado, o abafador direito na parte superior da plataforma do cortador com 1 parafuso de carroçaria (⅜ x 1 pol.) e 1 porca flangeada (flange pequena – ⅜ pol.)

G468249

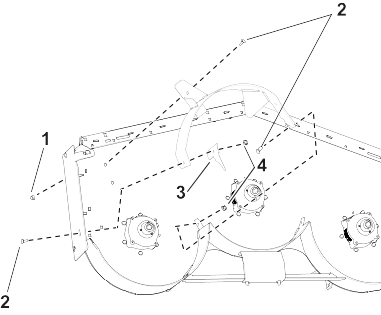

4. Posicione o abafador esquerdo no cortador.
5. Instale, sem apertar demasiado, o abafador esquerdo na parte superior da plataforma do cortador com 1 parafuso de carroçaria (⅜ x 1 pol.) e 1 porca flangeada (flange pequena – ⅜ pol.) .
6. Instale, sem apertar demasiado, o abafador esquerdo na parte lateral da plataforma do cortador com 2 parafusos de carroçaria (⅜ x 2 pol.) e 2 porcas flangeadas (flange grande – ⅜ pol.) .

G468910

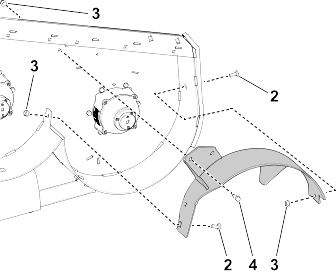

7. Posicione o abafador central no cortador.
8. Instale, sem apertar demasiado, o abafador central no abafador esquerdo com 1 parafuso de carroçaria (⅜ x 1 pol.) e 1 porca flangeada (flange pequena – ⅜ pol.) .
9. Instale, sem apertar demasiado, o abafador central no abafador direito com 1 parafuso de carroçaria (⅜ x 1 pol.) e 1 porca flangeada (flange pequena – ⅜ pol.)
10. Instale, sem apertar demasiado, o abafador central na parte superior da plataforma do cortador com 1 parafuso de carroçaria (⅜ x 1 pol.) e 1 porca flangeada (flange pequena – ⅜ pol.)
11. Aperte todos os parafusos e porcas.

Instalação dos abafadores

G428650

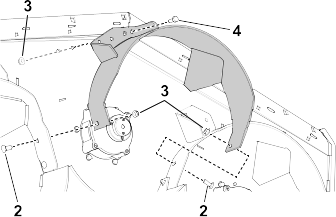

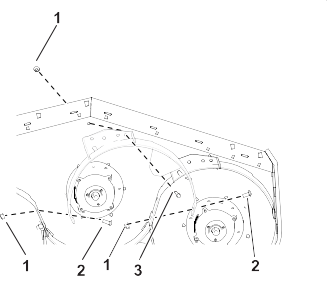

1. Posicione o abafador direito no cortador.
2. Instale, sem apertar demasiado, a placa lateral (apenas para plataformas Grandstand) e o abafador direito com 1 parafuso de carroçaria (⅜ x 1 pol.) e 1 porca flangeada (flange pequena – ⅜ pol.) .
3. Instale, sem apertar demasiado, o abafador direito na parte superior da plataforma do cortador com 1 parafuso de carroçaria (⅜ x 1 pol.) e 1 porca flangeada (flange grande – ⅜ pol.) .

G428651
4. Posicione o abafador esquerdo no cortador.
5. Instale, sem apertar demasiado, o abafador esquerdo na parte superior da plataforma do cortador com 1 parafuso de carroçaria (⅜ x 1 pol.) e 1 porca flangeada (flange pequena – ⅜ pol.) .
6. Instale, sem apertar demasiado, o abafador esquerdo na parte superior da plataforma do cortador com 1 parafuso de carroçaria (⅜ x 1 pol.) e 1 porca flangeada (flange pequena – ⅜ pol.)

G428662
7. Posicione o abafador central no cortador.
8. Instale, sem apertar demasiado, o abafador central no abafador esquerdo com 1 parafuso de carroçaria (⅜ x 1 pol.) e 1 porca flangeada (flange pequena – ⅜ pol.) .
9. Instale, sem apertar demasiado, o abafador central no abafador direito com 1 parafuso de carroçaria (⅜ x 1 pol.) e 1 porca flangeada (flange pequena – ⅜ pol.)
10. Instale, sem apertar demasiado, o abafador central na parte superior da plataforma do cortador com 1 parafuso de carroçaria (⅜ x 1 pol.) e 1 porca flangeada (flange pequena – ⅜ pol.)
11. Aperte todos os parafusos e porcas.

Instalação dos abafadores

G467659
1. Posicione o abafador direito no cortador.
2. Instale, sem apertar demasiado, a placa lateral (apenas para plataformas Grandstand) e as laterais do abafador direito com 2 parafusos de carroçaria (⅜ x 1 pol.) e 2 porcas flangeadas (flange pequena – ⅜ pol.) .
3. Instale, sem apertar demasiado, o abafador direito na parte superior da plataforma do cortador com 1 parafuso de carroçaria (⅜ x 1 pol.) e 1 porca flangeada (flange grande – ⅜ pol.) .

G467743
4. Posicione o abafador esquerdo no cortador.
5. Instale, sem apertar demasiado, o abafador esquerdo na parte superior da plataforma do cortador com 1 parafuso de carroçaria (⅜ x 1 pol.) e 1 porca flangeada (flange pequena – ⅜ pol.) .
6. Instale, sem apertar demasiado, as laterais do abafador esquerdo com 2 parafusos de carroçaria (⅜ pol. x 1 pol.) e 2 porcas flangeadas (flange pequena – ⅜ pol.)

G467987
7. Posicione o abafador central no cortador.
8. Instale, sem apertar demasiado, o abafador central no abafador esquerdo com 1 parafuso de carroçaria (⅜ x 1 pol.) e 1 porca flangeada (flange pequena – ⅜ pol.) .
9. Instale, sem apertar demasiado, o abafador central no abafador direito com 1 parafuso de carroçaria (⅜ x 1 pol.) e 1 porca flangeada (flange pequena – ⅜ pol.)
10. Instale, sem apertar demasiado, o abafador central na parte superior da plataforma do cortador com 1 parafuso de carroçaria (⅜ x 1 pol.) e 1 porca flangeada (flange pequena – ⅜ pol.)
11. Aperte todos os parafusos e porcas.

Instalação da proteção traseira

1. Aviso

   Utilizar um berbequim sem a proteção ocular adequada pode permitir que entrem detritos nos olhos, causando ferimentos.

   Ao perfurar, utilize sempre proteção ocular.

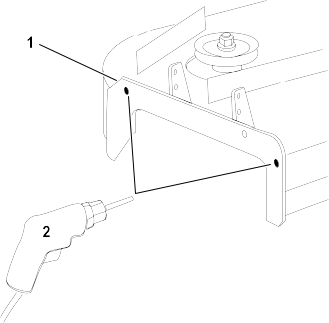

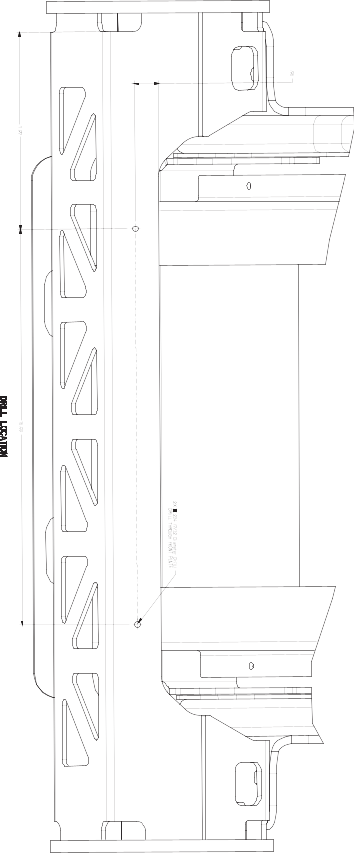

   Utilize o modelo fornecido para localizar e perfurar os 2 orifícios necessários para a montagem da proteção traseira.
2. Alinhe os orifícios da proteção traseira com os orifícios do cortador e instale a proteção utilizando 2 parafusos de ombro .


   G468340

Modelo da proteção traseira

G468379

Instalação das lâminas de reciclagem

1. Instale as 3 lâminas de reciclagem; consulte o Manual do utilizador.
2. Rode as lâminas e certifique-se de que existe folga entre as lâminas e os abafadores. Se existir alguma interferência, desaperte o abafador e reposicione-o.

Conclusão da instalação

1. Desça a máquina para o chão.
2. Nas máquinas elétricas, coloque o interruptor de desconexão da bateria na posição On; nas máquinas com bateria de chumbo-ácido, ligue o cabo negativo (preto) ao borne da bateria.
