Sicherheit

Gefahr

Wenn die Auswurföffnung nicht abgedeckt ist, können Objekte in Ihre Richtung oder die von Unbeteiligten ausgeworfen werden. Außerdem könnte es auch zum Kontakt mit dem Messer kommen. Herausgeschleuderte Objekte oder ein Berühren des Messers verursacht schwere oder tödliche Verletzungen.

Bedienen Sie den Mäher niemals mit angehobenem, entferntem, oder geändertem Auswurfablenkblech, es sei denn, es ist ein Grasauffangsystem oder ein Mulch-Kit angebaut und funktioniert einwandfrei.



Vorbereiten der Maschine

1. Parken Sie die Maschine auf einer ebenen Fläche, kuppeln Sie die Zapfwelle aus und aktivieren Sie die Feststellbremse (falls zutreffend).
2. Stellen Sie die Maschine ab, ziehen Sie den Schlüssel ab und warten Sie, bis alle beweglichen Teile zum Stillstand gekommen sind.
3. Schalten Sie bei Elektromaschinen den Trennschalter des Akkus in die Aus-Stellung; bei Maschinen mit Bleibatterie klemmen Sie das Minuskabel (schwarz) vom Minuspol (-) der Batterie ab.
4. Reparieren Sie verbogene oder beschädigte Bereiche des Mähwerks der Maschine und ersetzen Sie fehlende Teile.
5. Reinigen Sie die Maschine von allen Verschmutzungen auf dem Mähwerk, um die Installation zu erleichtern.
6. Heben Sie die Vorderseite der Maschine an, damit Sie unter das Mähwerk gelangen können. Stützen Sie die Maschine mit Stützböcken, die für das Gewicht der Maschine ausgelegt sind.

   Warnung

   Mechanische oder hydraulische Wagenheber können u. U. ausfallen, was schwere Verletzungen zur Folge haben kann.

   • Verlassen Sie sich nicht ausschließlich auf mechanische oder hydraulische Wagenheber zum Abstützen der Maschine.
   • Stützen Sie die Maschine mit Stützfüßen ab, wenn Sie die Maschine anheben.


7. Entfernen Sie vorhandene Messer, siehe Bedienungsanleitung Ihrer Maschine.

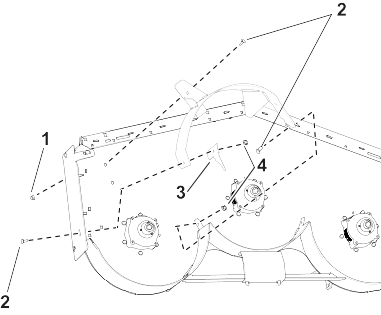

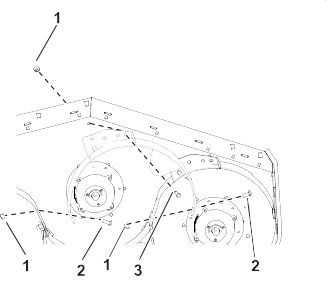

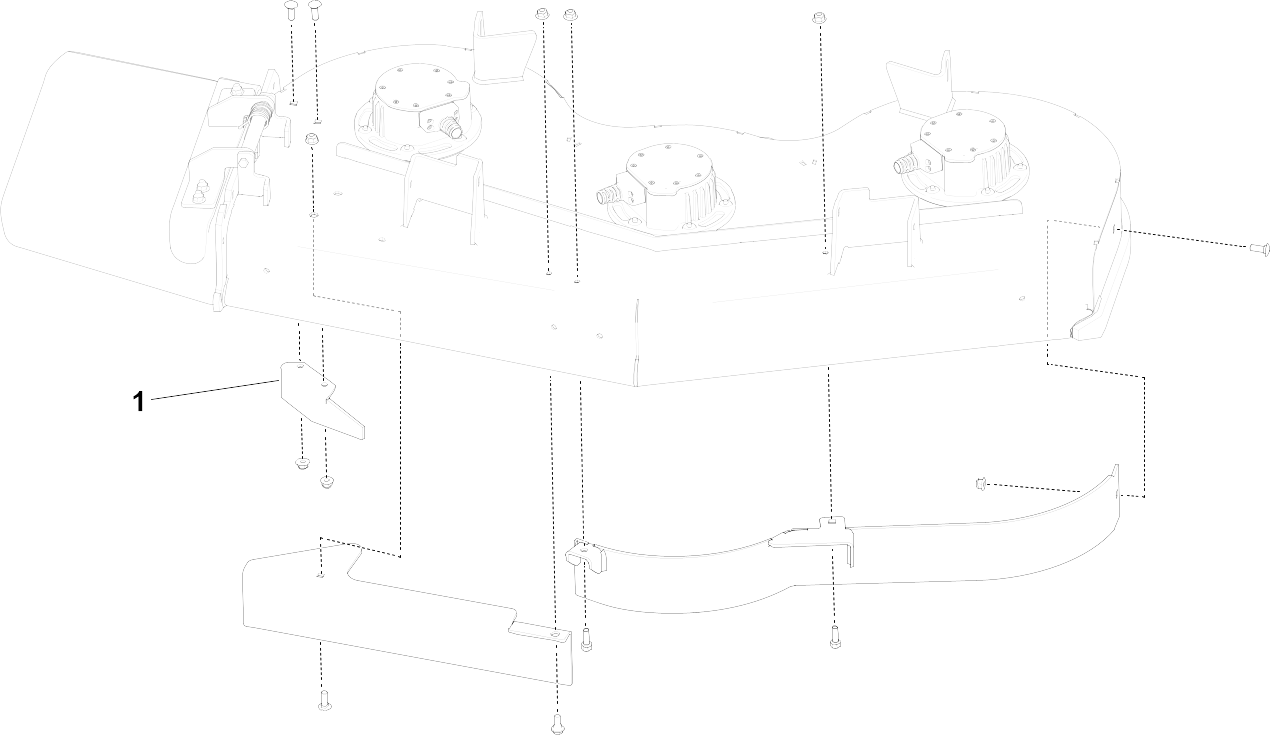

Ausbau der vorhandenen Ablenkbleche

G428581

1. Nehmen Sie die Ablenkbleche vom Mähwerk ab. Bewahren Sie die Ablenkbleche und das Zubehör auf.
   Hinweis: Entfernen Sie die Muttern, bevor Sie die Schrauben entfernen.
2. Montieren Sie nach dem Entfernen des Auswurfblechs die Schrauben und Muttern in das Mähwerk.

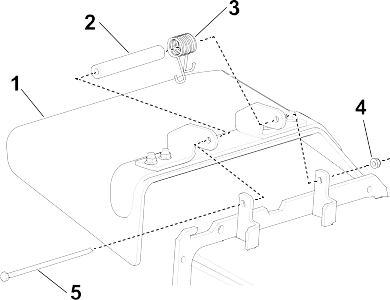

Entfernen des Auswurfkanals

G428583
1. Entfernen Sie die Sicherungsmutter , Schraube , Feder und das Distanzstück , mit denen das Ablenkblech an den Drehhalterungen befestigt ist.
2. Nehmen Sie das Ablenkblech ab.
   Hinweis: Bewahren Sie das Zubehör, das Sie während dieses Vorgangs entfernt haben, auf, damit es für die Umstellung verfügbar ist.

Bohrlöcher

Warnung

Wenn Sie einen Bohrer ohne richtige Schutzbrille verwenden, können Fremdkörper in Ihr Auge gelangen und Verletzungen verursachen.

Tragen Sie beim Bohren immer eine Schutzbrille.

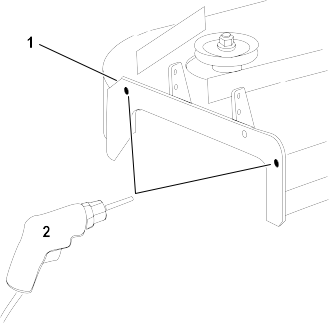

1. Überprüfen Sie die Lochdurchmesser an den gezeigten Stellen.

G428784
2. Wenn in der seitlichen Auswurfhalterung keine Löcher vorhanden sind, verwenden Sie die Auswurfplatte als Schablone und markieren Sie die Position der Löcher.
   Hinweis: Für das obere hintere Loch verwenden Sie den oberen Teil des Schlitzes, um die Position des Lochs zu markieren. Dadurch wird der Spielraum für die Mutter bei der Montage der Auswurfplatte gewährleistet.
3. Bohren Sie 2 Löcher (7/16") .

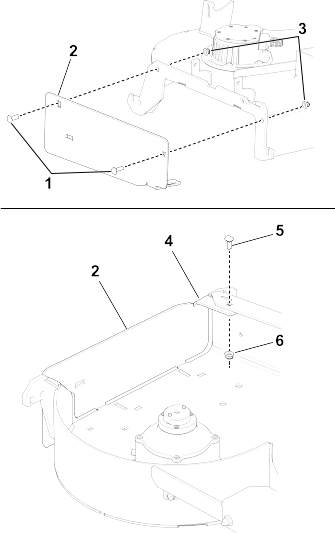

Einbau der Auswurfplatte

G428619
1. Montieren Sie die Auswurfplatte mit 2 Schlossschrauben (3/8 x 1-1/4") und 2 Bundmuttern (kleiner Bund ) (3/8") an der Außenseite der Halterung .
2. Montieren Sie die Lasche mit einer Schlossschraube (5/16 x 7/8") und einer Bundmutter (5/16") (kleiner Bund) an der Innenseite des Mähwerks .
   Hinweis: Stellen Sie sicher, dass die Lasche im Inneren des Mähwerks positioniert ist.

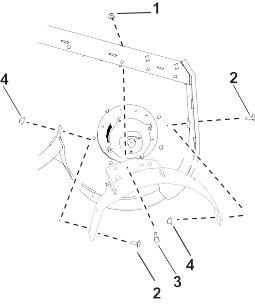

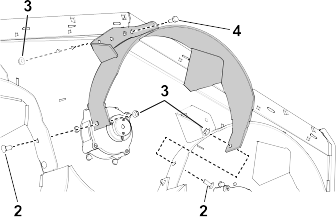

Montage der Ablenkbleche

G468909
1. Positionieren Sie das rechte Ablenkblech im Mähwerk.
2. Befestigen Sie die Seitenplatte (nur Mähwerke für Grandstand) und das rechte Ablenkblech lose mit zwei Schlossschrauben (⅜" x 1") und zwei Bundmuttern (kleiner Bund - ⅜") .
3. Befestigen Sie das rechte Ablenkblech mit einer Schlossschraube (⅜" x 1") und einer Bundmutter (kleiner Bund - ⅜") lose an der Oberseite des Mähwerks.

G468249
4. Positionieren Sie das linke Ablenkblech im Mähwerk.
5. Befestigen Sie das linke Ablenkblech mit einer Schraube (⅜" x 1") und einer Bundmutter (kleiner Bund - ⅜") lose an der Oberseite des Mähwerks.
6. Befestigen Sie das linke Ablenkblech mit zwei Schlossschrauben (⅜" x 1") und zwei Bundmuttern (großer Bund - ⅜") lose an der Seite des Mähwerks.

G468910
7. Positionieren Sie das mittlere Ablenkblech im Mähwerk.
8. Befestigen Sie das mittlere Ablenkblech mit einer Schlossschraube (⅜" x 1") und einer Bundmutter (kleiner Bund - ⅜") lose am linken Ablenkblech.
9. Befestigen Sie das mittlere Ablenkblech mit einer Schlossschraube (⅜" x 1") und einer Bundmutter (kleiner Bund - ⅜") lose am rechten Ablenkblech.
10. Befestigen Sie das mittlere Ablenkblech mit einer Schraube (⅜" x 1") und einer Bundmutter (kleiner Bund - ⅜") lose an der Oberseite des Mähwerks.
11. Ziehen Sie die Befestigungen an.

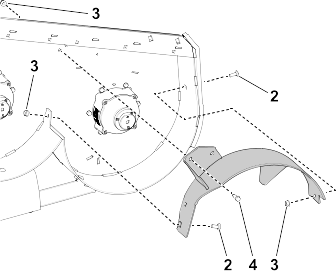

Montage der Ablenkbleche

G428650
1. Positionieren Sie das rechte Ablenkblech im Mähwerk.
2. Befestigen Sie die Seitenplatte (nur Mähwerke für Grandstand) und das rechte Ablenkblech lose mit einer Schlossschraube (⅜" x 1") und einer Bundmutter (kleiner Bund - ⅜") .
3. Befestigen Sie das rechte Ablenkblech mit einer Schlossschraube (⅜" x 1") und einer Bundmutter (großer Bund - ⅜") lose an der Oberseite des Mähwerks.

G428651
4. Positionieren Sie das linke Ablenkblech im Mähwerk.
5. Befestigen Sie das linke Ablenkblech mit einer Schraube (⅜" x 1") und einer Bundmutter (kleiner Bund - ⅜") lose an der Oberseite des Mähwerks.
6. Befestigen Sie das linke Ablenkblech mit einer Schlossschraube (⅜" x 1") und einer Bundmutter (kleiner Bund - ⅜") lose an der Seite des Mähwerks.

G428662
7. Positionieren Sie das mittlere Ablenkblech im Mähwerk.
8. Befestigen Sie das mittlere Ablenkblech mit einer Schlossschraube (⅜" x 1") und einer Bundmutter (kleiner Bund - ⅜") lose am linken Ablenkblech.
9. Befestigen Sie das mittlere Ablenkblech mit einer Schlossschraube (⅜" x 1") und einer Bundmutter (kleiner Bund - ⅜") lose am rechten Ablenkblech.
10. Befestigen Sie das mittlere Ablenkblech mit einer Schraube (⅜" x 1") und einer Bundmutter (kleiner Bund - ⅜") lose an der Oberseite des Mähwerks.
11. Ziehen Sie die Befestigungen an.

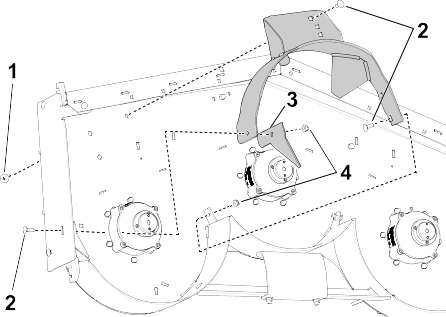

Montage der Ablenkbleche

G467659
1. Positionieren Sie das rechte Ablenkblech im Mähwerk.
2. Befestigen Sie die Seitenplatte (nur Mähwerke für Grandstand) und die Seiten des rechten Ablenkblechs lose mit zwei Schlossschrauben (⅜" x 1") und zwei Bundmuttern (kleiner Bund - ⅜") .
3. Befestigen Sie das rechte Ablenkblech mit einer Schlossschraube (⅜" x 1") und einer Bundmutter (großer Bund - ⅜") lose an der Oberseite des Mähwerks.

G467743
4. Positionieren Sie das linke Ablenkblech im Mähwerk.
5. Befestigen Sie das linke Ablenkblech mit einer Schraube (⅜" x 1") und einer Bundmutter (kleiner Bund - ⅜") lose an der Oberseite des Mähwerks.
6. Befestigen Sie die Seiten des linken Ablenkblechs lose mit zwei Schlossschrauben (⅜" x 1") und zwei Bundmuttern (kleiner Bund - ⅜").

G467987
7. Positionieren Sie das mittlere Ablenkblech im Mähwerk.
8. Befestigen Sie das mittlere Ablenkblech mit einer Schlossschraube (⅜" x 1") und einer Bundmutter (kleiner Bund - ⅜") lose am linken Ablenkblech.
9. Befestigen Sie das mittlere Ablenkblech mit einer Schlossschraube (⅜" x 1") und einer Bundmutter (kleiner Bund - ⅜") lose am rechten Ablenkblech.
10. Befestigen Sie das mittlere Ablenkblech mit einer Schraube (⅜" x 1") und einer Bundmutter (kleiner Bund - ⅜") lose an der Oberseite des Mähwerks.
11. Ziehen Sie die Befestigungen an.

Anbringen des hinteren Schutzblechs

1. Warnung

   Bei Verwendung einer Bohrmaschine ohne entsprechenden Augenschutz können Rückstände in das Auge gelangen und es beschädigen.

   Tragen Sie beim Bohren immer eine Schutzbrille.


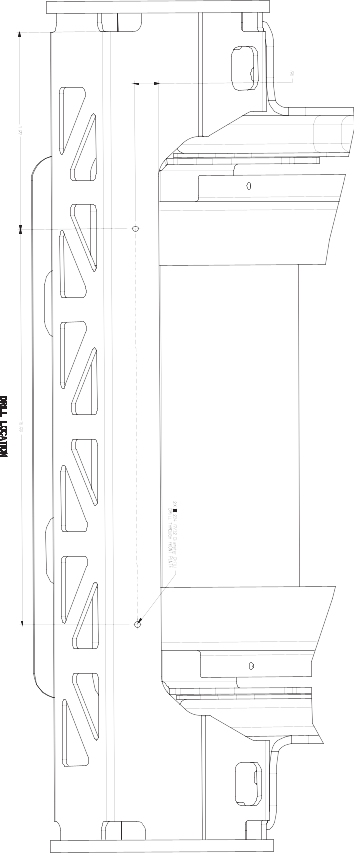

   Verwenden Sie die mitgelieferte Schablone, um die beiden Löcher zu markieren und zu bohren, die für die Montage des hinteren Schutzblechs erforderlich sind.
2. Richten Sie die Löcher des hinteres Schutzblechs an den Löchern des Mähers aus und befestigen Sie das Schutzblech mit 2 Ansatzschrauben .


   G468340

Schablone für hinteres Schutzblech

G468379

Einbau der Recyclermesser

1. Montieren Sie die 3 Recyclermesser, siehe Bedienungsanleitung.
2. Drehen Sie die Messer und achten Sie darauf, dass zwischen den Messern und den Ablenkblechen ein Spielraum besteht. Wenn es zu Störungen kommt, lösen Sie das Ablenkblech und positionieren Sie es neu.

Abschließen der Installation

1. Senken Sie die Maschine auf den Boden ab.
2. Schalten Sie bei Elektromaschinen den Trennschalter des Akkus in die Ein-Stellung; bei Maschinen mit Bleibatterie klemmen Sie das Minuskabel (schwarz) vom Minuspol (-) der Batterie an.
