Sæt med roterende blinklys

Important: Før du monterer dette sæt, skal styrtbøjlesystemet udstyres med LED-arbejdslygtesættet. Kontakt en autoriseret Toro-forhandler for at få flere oplysninger.

1. Fjern de bageste møtrikker og bolte fra arbejdslygtens beslag som vist i Figur 1.



   Figur 1

   1. Møtrik
   2. Bolt

2. Monter det roterende blinklys på beslaget, og monter enheden som vist i Figur 2.

   Note: Sørg for, at enheden er sikkert fastgjort ved at spænde vingemøtrikken på det roterende blinklys og kontramøtrikkerne på fatningen, når den er samlet.



   Figur 2

   1. Roterende blinklys-enhed
   2. Brug sættets bolte og møtrik her.
   3. Brug den eksisterende møtrik her.
   4. Beslag til roterende blinklys

3. Find den løse fatning med 2 ben fra arbejdslygteledningsnettet, og forbind strømstikket til det roterende blinklys' ledningsnet.

4. Træk ledningsnettet til det roterende blinklys op gennem hullet fra bunden i blinklysets monteringsenhed.



   Figur 3

   1. Strømstik til det roterende blinklys' ledningsnet
   2. Sokkelstik til arbejdslygte

5. Træk ledningsnettet til det roterende blinklys op gennem hullet fra bunden i blinklysets monteringsenhed.

6. Tilslut det roterende blinklys' løse ledningsnetstik til spadestikkene i blinklysets fatning (Figur 4).

   Note: Blinklysstikket kan skrues ud af blinklysets fatning til tilslutning (Figur 5).

   • Slut den røde ledning til det midterste blinklysspadestik.

   • Slut den sorte ledning til det yderste blinklysspadestik.



   Figur 4

   1. Fatning til roterende blinklys
   2. Spadestik tilspadestik
   3. Ledningsnetstik til roterende blinklys

7. Monter det roterende blinklys på beslaget som vist i Figur 5.

   Note: Sørg for, at enheden er sikkert fastgjort ved at spænde vingemøtrikken på det roterende blinklys og kontramøtrikkerne på fatningen, når den er samlet.

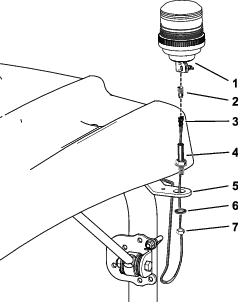

   Figur 5

   1. Roterende blinklys
   2. Stik til roterende blinklys
   3. Ledningsnetstik
   4. Fatning til roterende blinklys
   5. Beslag til roterende blinklys
   6. Spændeskive
   7. Kontramøtrik

8. Tilslut kontakten til det roterende blinklys til arbejdslygtekontaktenheden som vist i Figur 6.



   Figur 6

   1. Arbejdslygtekontaktenhed.
   2. Kontakt til roterende blinklys

9. Drej batteriets afbryderkontakt hen til positionen ON (til). Se afsnittet om vedligeholdelse af det elektriske system i betjeningsvejledningen til traktionsenheden.

Important: Før du monterer dette sæt, skal solskærmen udstyres med kontaktpanelsættet. Kontakt en autoriseret Toro-forhandler for at få flere oplysninger.

1. Monter det roterende blinklys' monteringsbeslag på solskærmen som vist i Figur 7.



   Figur 7

   1. Låsemøtrik (⅜")
   2. Afstandsbøsning
   3. Monteringsbeslag til roterende blinklys
   4. Bræddebolt (⅜" x 1")
   5. Bræddebolt (⅜" x 2¼")

2. Find den løse fatning med 2 ben fra kontaktpanelets ledningsnet oven på solskærmen, og forbind strømstikket til det roterende blinklys' ledningsnet.

3. Træk ledningsnettet til det roterende blinklys op gennem hullet fra bunden i blinklysets monteringsenhed.



   Figur 8

   Solskærmen er ikke vist for at gøre illustrationen mere overskuelig

   1. Sokkelstik til kontaktpanel
   2. Strømstik til det roterende blinklys' ledningsnet

4. Tilslut det roterende blinklys' løse ledningsnetstik til spadestikkene i blinklysets fatning (Figur 9).

   Note: Blinklysstikket kan skrues ud af blinklysets fatning til tilslutning (Figur 10).

   • Slut den røde ledning til det midterste blinklysspadestik.

   • Slut den sorte ledning til det yderste blinklysspadestik.



   Figur 9

   1. Fatning til roterende blinklys
   2. Spadestik tilspadestik
   3. Ledningsnetstik til roterende blinklys

5. Monter det roterende blinklys på beslaget, og monter enheden som vist i Figur 10.

   Note: Sørg for, at enheden er sikkert fastgjort ved at spænde vingemøtrikken på det roterende blinklys og kontramøtrikkerne på fatningen, når den er samlet.



   Figur 10

   1. Roterende blinklys
   2. Stik til roterende blinklys
   3. Ledningsnetstik
   4. Fatning til roterende blinklys
   5. Beslag til roterende blinklys
   6. Spændeskive
   7. Kontramøtrik

6. Fjern proppen fra det roterende blinklys' kontaktåbning på kontaktpanelet (Figur 11).



   Figur 11

   1. Kontaktåbning til roterende blinklys
   2. Prop

7. Slut det roterende blinklys' kontakt til kontaktpanelet som vist i Figur 12.



   Figur 12

   1. Kontaktåbning til roterende blinklys
   2. Kontakt til roterende blinklys

8. Tilkobl batteriet. Se afsnittet om vedligeholdelse af det elektriske system i traktionsenhedens betjeningsvejledning.

Skub kontakten til det roterende blinklys til positionen ON (til) for at aktivere blinklyset.
