Kit de laterales rígidos para la plataforma de carga de acero

1. Aparque la máquina en una superficie nivelada.

2. Ponga el freno de estacionamiento.

3. Apague el motor y retire la llave.

Figura 1

Piezas necesarias en este paso:

1. Desde debajo de la plataforma de carga, sujete provisionalmente el panel delantero a la plataforma de carga con 3 tornillos torx (5/16"x ¾"), como se muestra en la Figura 2.

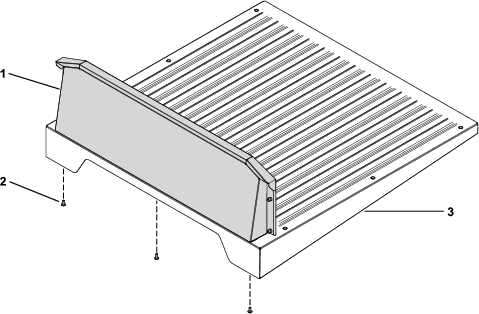

   Figura 2

   1. Panel delantero
   2. Tornillo torx (5/16" x ¾")
   3. Plataforma de carga

2. Sujete provisionalmente el lateral izquierdo al panel delantero y a la plataforma de carga usando 6 tornillos torx (5/16"x ¾"), como se muestra en la Figura 3.

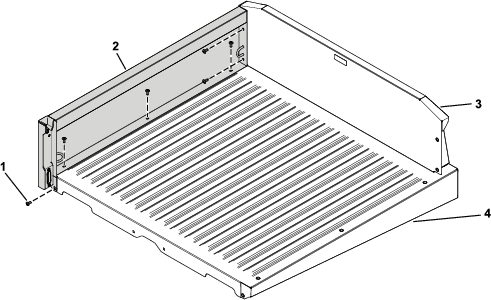

   Figura 3

   1. Tornillo torx (5/16" x ¾")
   2. Lateral izquierdo de la plataforma
   3. Panel delantero
   4. Plataforma de carga

3. Sujete provisionalmente el lateral derecho al panel delantero y a la plataforma de carga usando 6 tornillos torx (5/16"x ¾"), como se muestra en la Figura 4.

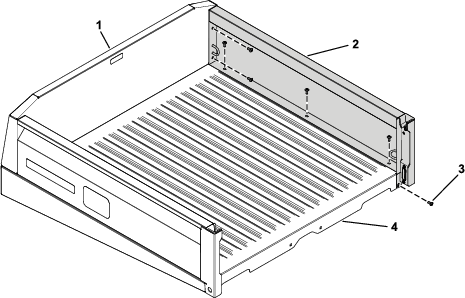

   Figura 4

   1. Panel delantero
   2. Lateral derecho de la plataforma
   3. Tornillo torx (5/16" x ¾")
   4. Plataforma de carga

4. Apriete los 15 tornillos torx (5/16"x ¾") a 20 – 26 N·m (15 – 19 pies-libra).

5. Aplique Loctite^® 243 a las roscas de los 2 pernos de cuello largo con arandela prensada (5/16" × 1½").

6. Sujete provisionalmente el portón trasero a los laterales derecho e izquierdo de la plataforma usando 2 pernos de cuello largo con arandela prensada (5/16" x 1½"), como se muestra en la Figura 5.

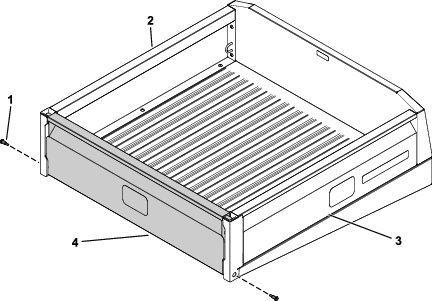

   Figura 5

   1. Perno de cuello largo con arandela prensada (5/16" x 1½")
   2. Lateral izquierdo de la plataforma
   3. Lateral derecho de la plataforma
   4. Portón trasero

7. Apriete los 2 pernos de cuello largo con arandela prensada (5/16" x 1½") a 23 N·m (17 pies-libra).

8. Sujete los 2 cordones al portón trasero usando los 4 pernos de cuello largo de cabeza de botón (5/16" x ½"), como se muestra en la Figura 6.

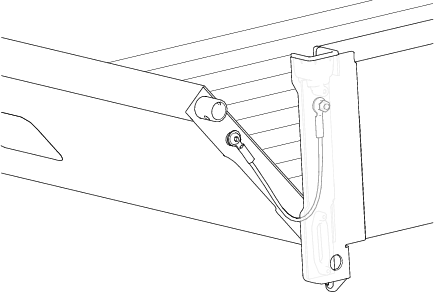

   Figura 6

   Cordón del lado derecho instalado

9. Instale los 2 tapones antitraqueteo en el portón trasero y asegúrese de que los tapones sobresalen 1.5 mm (1/16") de la clavija del portón trasero Figura 7.

10. Recorte la pestaña de instalación hasta que quede enrasada con el cuerpo del tapón (Figura 7).

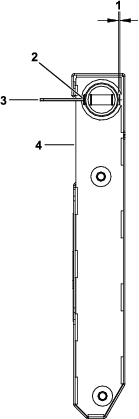

    Figura 7

    1. 1.5 mm (1/16")
    2. Recorte aquí la pestaña de instalación.
    3. Tapón antitraqueteo del portón trasero
    4. Portón trasero
