Kit ridelles pleines de plateau de chargement en acier

1. Garez la machine sur une surface plane et horizontale.

2. Serrez le frein de stationnement.

3. Coupez le moteur de la machine et enlevez la clé.

Figure 1

Pièces nécessaires pour cette opération:

1. En passant sous le plateau de chargement, fixez légèrement le panneau avant sur le plateau à l'aide de 3 vis à tête Torx (5/16 x ¾ po), comme montré à la Figure 2.



   Figure 2

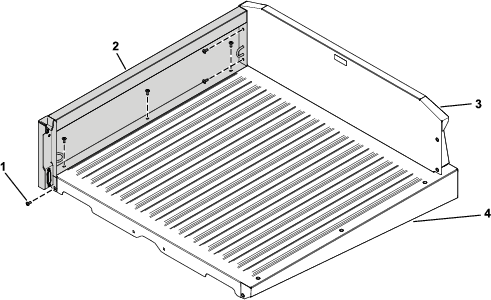

   1. Panneau avant
   2. Vis à tête Torx (5/16 x ¾ po)
   3. Plateau de chargement

2. Fixez légèrement la ridelle gauche sur le panneau avant et le plateau de chargement à l'aide de 6 vis à tête Torx (5/16 x ¾ po), comme montré à la Figure 3.



   Figure 3

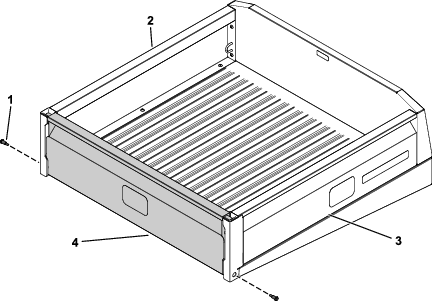

   1. Vis à tête Torx (5/16 x ¾ po)
   2. Ridelle de plateau gauche
   3. Panneau avant
   4. Plateau de chargement

3. Fixez légèrement la ridelle droite sur le panneau avant et le plateau de chargement à l'aide de 6 vis à tête Torx (5/16 x ¾ po), comme montré à la Figure 4.



   Figure 4

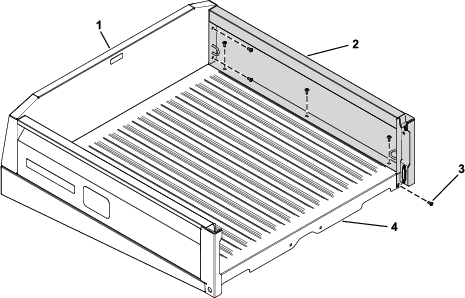

   1. Panneau avant
   2. Ridelle de plateau droite
   3. Vis à tête Torx (5/16 x ¾ po)
   4. Plateau de chargement

4. Serrez les 15 vis à tête Torx (5/16 x ¾ po) à un couple de 20 à 26 N·m (15 à 19 pi-lb).

5. Appliquez du Loctite^® 243 sur le filetage des 2 boulons à épaulement (5/16 x 1½ po).

6. Fixez légèrement le hayon sur les ridelles droite et gauche à l'aide de 2 boulons à épaulement (5/16 x 1½ po), comme montré à la Figure 5.



   Figure 5

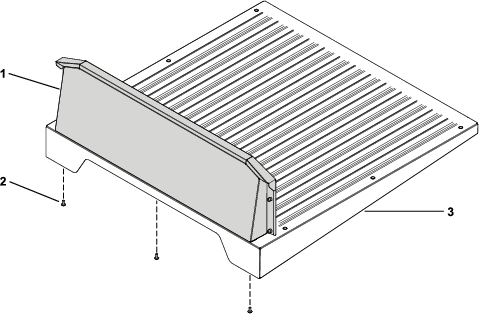

   1. Boulon à épaulement (5/16 x 1½ po)
   2. Ridelle de plateau gauche
   3. Ridelle de plateau droite
   4. Hayon

7. Serrez les 2 boulons à embase (5/16 x 1½ po) à 23 N·m (17 pi-lb).

8. Fixez les 2 cordons de retenue sur le hayon à l'aide de 4 boulons à épaulement à tête ronde (5/16 x ½ po), comme montré à la Figure 6.



   Figure 6

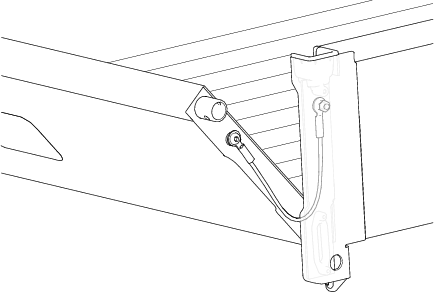

   Cordon de retenue droit représenté en place

9. Installez les 2 obturateurs antibruit dans le hayon en prenant soin de les laisser dépasser de 1,5 mm (1/16 po) de la goupille de verrouillage du hayon (Figure 7).

10. Coupez la languette d'installation afin qu'elle affleure le corps de l'obturateur (Figure 7).



    Figure 7

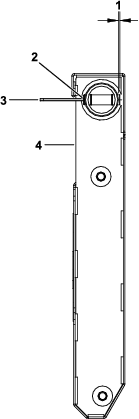

    1. 1,5 mm (1/16 po)
    2. Couper la languette d'installation ici
    3. Obturateur antibruit de hayon
    4. Hayon
