| Périodicité d'entretien | Procédure d'entretien |
|---|---|
| À chaque utilisation ou une fois par jour |
|
Introduction
Ce véhicule est principalement destiné à un usage hors route pour le transport de personnes. L'utilisation de ce produit à d'autres fins que celle prévue peut être dangereuse pour vous-même, vos passagers et toute personne à proximité.
Lisez attentivement cette notice pour apprendre comment utiliser et entretenir correctement votre produit, et éviter ainsi de l'endommager ou de vous blesser. Vous êtes responsable de l'utilisation sûre et correcte du produit.
Rendez-vous sur www.Toro.com pour tout document de formation à la sécurité et à l'utilisation des produits, pour tout renseignement concernant un produit ou un accessoire, pour obtenir l'adresse des dépositaires ou pour enregistrer votre produit.
Pour obtenir des prestations de service, des pièces Toro d'origine ou des renseignements complémentaires, munissez-vous des numéros de modèle et de série du produit et contactez un dépositaire-réparateur ou le service client Toro agréé. La Figure 1 indique l'emplacement des numéros de modèle et de série du produit. Inscrivez les numéros dans l'espace réservé à cet effet.
Important: Avec votre appareil mobile, vous pouvez scanner le code QR sur l'autocollant du numéro de série (le cas échéant) pour accéder à l'information sur la garantie, les pièces détachées et autres renseignements concernant le produit.
Ce manuel utilise deux termes pour faire passer des renseignements essentiels. Important pour attirer l'attention sur une information d'ordre mécanique spécifique, et Remarque pour souligner une information d'ordre général méritant une attention particulière.
Le symbole de sécurité (Figure 2) apparaît à la fois dans ce manuel et sur la machine pour identifier d'importants messages de sécurité dont il est nécessaire de tenir compte pour éviter les accidents. Ce symbole apparaît avec la mention Danger, Attention ou Prudence.
-
Danger signale un danger immédiat qui, s'il n'est pas évité, entraînera obligatoirement des blessures graves ou mortelles.
-
Attention signale un danger potentiel qui, s'il n'est pas évité, risque d'entraîner des blessures graves ou mortelles.
-
Prudence signale un danger potentiel qui, s'il n'est pas évité, peut éventuellement entraîner des blessures légères ou modérées.
Ce produit est conforme à toutes les directives européennes pertinentes. Pour plus de renseignements, reportez-vous à la Déclaration de conformité spécifique du produit fournie séparément.
Attention
CALIFORNIE
Proposition 65 - Avertissement
Le cordon d'alimentation de cette machine contient du plomb, une substance chimique considérée par l'état de Californie comme susceptible de provoquer des malformations congénitales et autres troubles de la reproduction. Lavez-vous les mains après avoir manipulé la batterie.
Les bornes de la batterie et accessoires connexes contiennent du plomb et des composés de plomb. L'état de Californie considère ces substances chimiques comme susceptibles de provoquer des cancers et des troubles de la reproduction. Lavez-vous les mains après avoir manipulé la batterie.
L'utilisation de ce produit peut entraîner une exposition à des substances chimiques considérées pas l'état de Californie comme capables de provoquer des cancers, des anomalies congénitales ou d'autres troubles de la reproduction.
Sécurité
Consignes de sécurité générales
-
Ce produit peut entraîner des blessures ou la mort. Respectez toujours toutes les consignes de sécurité pour éviter des blessures graves.
-
Une mauvaise utilisation, un mauvais entretien ou une mauvaise maintenance de la machine peut la rendre instable; d'autres facteurs à prendre en compte sont l'état du terrain, les pentes, la vitesse et le manque de jugement de l'utilisateur.
-
Vous devez lire et comprendre le contenu de ce Manuel de l'utilisateur avant de démarrer la machine. Assurez-vous que tous les utilisateurs de ce produit en connaissent le maniement et comprennent les mises en garde.
-
Accordez toute votre attention à l'utilisation de la machine. Ne vous livrez à aucune activité risquant de vous distraire, au risque de causer des dommages corporels ou matériels.
-
N'approchez pas les mains ou les pieds des composants mobiles de la machine.
-
N'utilisez pas la machine si tous les capots et autres dispositifs de protection appropriés ne sont pas en place et en bon état de marche.
-
N'admettez personne, notamment les enfants, dans le périmètre de travail. N'autorisez jamais un enfant à utiliser la machine.
-
Arrêtez la machine, coupez le moteur et enlevez la clé avant d'effectuer tout entretien.
Autocollants de sécurité et d'instruction
 |
Des autocollants de sécurité et des instructions bien visibles par l'opérateur sont placés près de tous les endroits potentiellement dangereux. Remplacez tout autocollant endommagé ou manquant. |
Pour les modèles 08926 et 08928 uniquement :
Pour les modèles 08924 et 08924TC uniquement :
Mise en service
Montage du volant
Modèle en caisse à 4 passagers uniquement
Pièces nécessaires pour cette opération:
| Volant | 1 |
| Vis | 5 |
| Ressort | 2 |
| Couvre-moyeu | 1 |
| Clip de volant | 1 |

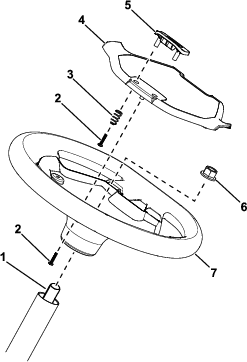

Voir la Figure 3 pour cette procédure.
-
Placez le volant sur l'arbre de direction.
Assurez-vous que le volant est centré, autrement dit que la partie plate est en bas et parallèle au sol).
-
Fixez le volant sur l'arbre de direction à l'aide du contre-écrou.
-
Serrez le contre-écrou à 27 N·m (20 pi-lb).
-
Fixez le clip de volant sur le couvre-moyeu à l’aide de 2 vis et 2 ressorts.
-
Fixez le couvre-moyeu sur le volant à l'aide de 3 vis.
-
Serrez les 5 vis à 0,6 N·m (5 po-lb).
Charge de la machine
Chargez la machine; voir Comprendre le chargeur de batteries ion-lithium.
Contrôle des niveaux de liquides et de la pression des pneus
-
Contrôlez le niveau de liquide de frein avant de démarrer la machine pour la première fois; voir Contrôle du niveau de liquide de frein.
-
Contrôlez le niveau de liquide de la boîte-pont avant de démarrer la machine pour la première fois; voir Contrôle du niveau de liquide de la boîte-pont.
-
Contrôlez la pression des pneus; voir Contrôle de la pression des pneus.
Rodage des freins
Pour assurer l'efficacité optimale du système de freinage, rodez les freins avant d'utiliser la machine.
-
Amenez la machine à la vitesse maximum, appuyez rapidement sur la pédale de frein pour arrêter la machine sans bloquer les roues.
-
Répétez 10 fois cette procédure, avec 1 minute d'intervalle entre chaque arrêt pour éviter de faire surchauffer les freins.
Vue d'ensemble du produit

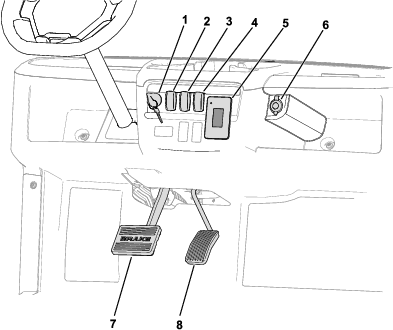

Panneau de commande
Pédale d'accélérateur
Utilisez la pédale d'accélérateur pour varier la vitesse de déplacement de la machine. Appuyez sur la pédale d'accélérateur pour démarrer la machine. Enfoncez davantage la pédale pour augmenter la vitesse de déplacement. Relâchez la pédale pour ralentir la machine et pour l'arrêter.
La vitesse de déplacement en marche avant en mode performance est de 26 km/h (16 mi/h).
La vitesse de déplacement en marche avant en mode économie est de 18 km/h (11 mi/h).
Pédale de frein
La pédale de frein permet d'arrêter ou de ralentir la machine.
Attention
Un accident est possible si vous utilisez la machine alors que les freins sont usés ou mal réglés.
Si la pédale de frein arrive en bout de course à moins de 25 mm (1 po) du plancher, réglez ou réparez les freins.
Sélecteur de direction
Le sélecteur de direction (Figure 4) a 2 positions : MARCHE AVANT et MARCHE ARRIèRE.
Note: La machine peut être mise en marche à n'importe laquelle des 2 positions, mais elle ne se déplace qu'aux positions de MARCHE AVANT et de MARCHE ARRIèRE.
Interrupteur d'avertisseur sonore
Appuyez sur cet interrupteur (Figure 4) pour actionner l'avertisseur sonore.
Interrupteur d'éclairage
L'interrupteur (Figure 4) permet d'allumer les phares. Appuyez sur le haut de l'interrupteur pour allumer les phares. Appuyez sur le bas de l'interrupteur pour éteindre les phares.
Port USB
Cette prise USB (Figure 4) permet d'alimenter des appareils mobiles.
Important: Lorsque vous n'utilisez pas la prise USB, insérez l'obturateur en caoutchouc pour la protéger d'éventuels dommages.
Commutateur d'allumage
Utilisez le commutateur d'allumage (Figure 4) pour démarrer ou arrêter le moteur, ou pour sélectionner le mode TRANSPORT.
Le commutateur d’allumage a 3 positions : CONTACT, ARRêT et TRANSPORT.
Tournez la clé à la position CONTACT pour utiliser la machine.
Pour arrêter la machine, tournez la clé dans le sens antihoraire à la position ARRêT. Enlevez la clé du commutateur chaque fois que vous quittez la machine.
Pour desserrer le frein de stationnement, tournez le commutateur d'allumage et maintenez-le en position pendant 5 secondes pour sélectionner la position TRANSPORT.
Affichage
L'écran affiche des renseignements concernant la machine, comme l'état de fonctionnement, ainsi que divers diagnostics et autres données la concernant (Figure 5).
L'affichage comprend un écran de démarrage, un écran d'exécution et un écran de charge (Figure 6, Figure 7 et Figure 8).
La Figure 7 montre ce qui peut apparaître sur l'affichage quand la machine est en marche. L'écran de démarrage s'affiche pendant quelques secondes lorsque vous tournez la clé à la position CONTACT, puis l'écran d'exécution s'affiche.
La DEL est verte lorsqu’aucune anomalie n’est active. Si des anomalies sont actives sur la machine, la DEL clignote en rouge. Si un avis est présent, la DEL s’alllume en rouge (sans clignoter).
L'écran d'exécution avec la position du sélecteur de direction (Figure 9) s'affiche quand vous changez de direction.
L'écran d'exécution s'affiche avec la vitesse actuelle de la machine (Figure 10) lorsque vous roulez.
Un code d'anomalie active (Figure 11) s'affiche en cas de problème de la machine.
Quand l’indicateur de batterie froide (Figure 12) clignote sur l’écran d’exécution en cours d’utilisation, les performances de la machine changent jusqu’à ce que la température de la batterie soit supérieure à 0 °C (32 °F).
L’indicateur de batterie froide s’affiche également sur l’écran de charge (Figure 13) quand les batteries sont trop froides pour être chargées.
Descriptions des icônes
 | Direction – position MARCHE AVANT |
 | Transport – position POINT MORT |
 | Direction – position MARCHE ARRIèRE |
 | Frein de stationnement serré |
 | Compteur horaire |
 | Tension de la batterie |
 | Niveau de charge de la batterie |
 |
Batterie en cours de charge |
 |
Avis de faible charge de la batterie |
 | Mode Économie activé |
 | Anomalie active |
 | Indicateur de batterie chaude – la température de la batterie est supérieure à 67 °C (152 °F) |
 | Indicateur de batterie froide – la température de la batterie est inférieure à 0 °C (32 °F) |
 | Les batteries sont trop froides pour être chargées. |
Sélecteur de mode superviseur
Le sélecteur de mode superviseur est situé sous l'ensemble sièges (Figure 14) et comprend 2 positions : PERFORMANCE et ÉCONOMIE. Tournez le sélecteur dans le sens horaire à la position ÉCONOMIE pour limiter la vitesse de la machine à 18 km/h (11 mi/h). Tournez le sélecteur dans le sens antihoraire à la position PERFORMANCE pour rétablir la vitesse de la machine à 26 km/h (16 mi/h).
Poignées de maintien des passagers
Les poignées de maintien des passagers sont situées à l’extérieur de chaque siège et à l’arrière de la machine (Figure 15).
Note: Les spécifications et la conception peuvent faire l'objet de modifications sans préavis.
| Poids de base | Modèle à 4 passagers : 403 kg (890 lb), y compris le kit abri |
| Modèle à 6 passagers : 422 kg (930 lb) | |
| Modèle à 8 passagers : 487 kg (1 075 lb) | |
| Capacité nominale (sur surface plane et horizontale) | Modèle à 4 passagers : 458 kg (1 010 lb) au total, ce qui comprend 91 kg (200 lb) pour l'utilisateur et 91 kg (200 lb) pour chaque passager, le chargement, les accessoires et les outils |
| Modèle à 6 passagers : 689 kg (1 520 lb) au total, ce qui comprend 91 kg (200 lb) pour l'utilisateur et 91 kg (200 lb) pour chaque passager, le chargement, les accessoires et les outils | |
| Modèle à 8 passagers : 873 kg (1 925 lb) au total, ce qui comprend 91 kg (200 lb) pour l'utilisateur et 91 kg (200 lb) pour chaque passager, le chargement, les accessoires et les outils | |
| Poids nominal brut du véhicule (PNVB) – sur surface plane et horizontale | 861 kg (1 900 lb) |
| 1 111 kg (2 450 lb) | |
| 1 360 kg (3 000 lb) | |
| Largeur hors tout | 112 cm (44 po) |
| Longueur hors tout | Modèle à 4 passagers : 277 cm (109 po) |
| Modèle à 6 passagers : 357 cm (140,5 po) | |
| Modèle à 8 passagers : 437 cm (172 po) | |
| Hauteur hors tout | Haut du volant : 121 cm (47,5 po) |
| Haut de l'abri : 188 cm (73,9 po) | |
| Garde au sol | 21,6 cm (8,5 po) à l'avant, sans utilisateur |
| 15,7 cm (6,2 po) à l'arrière, sans utilisateur | |
| Empattement | Modèle à 4 passagers : 166 cm (65,5 po) |
| Modèle à 6 passagers : 246 cm (97 po) | |
| Modèle à 8 passagers : 326 cm (128,5 po) | |
| Voie (entraxe) | Avant : 90 cm (35,4 po) |
| Arrière : 90 cm (35,4 po) |
Accessoires/outils
Une sélection d'outils et accessoires agréés par Toro est disponible pour augmenter et améliorer les capacités de la machine. Pour obtenir la liste de tous les accessoires et outils agréés, contactez votre dépositaire-réparateur ou votre distributeur Toro agréé, ou rendez-vous sur www.Toro.com.
Pour garantir un rendement optimal et conserver la certification de sécurité de la machine, utilisez uniquement des pièces de rechange et accessoires Toro d'origine. Les pièces de rechange et accessoires d'autres constructeurs peuvent être dangereux et leur utilisation risque d'annuler la garantie de la machine.
Utilisation
Avant l'utilisation
Consignes de sécurité avant l'utilisation
Consignes de sécurité générales
-
Ne confiez jamais l'utilisation ou l'entretien du chargeur à des enfants ou à des personnes non qualifiées. La réglementation locale peut imposer un âge minimum pour les utilisateurs. Le propriétaire de la machine doit assurer la formation de tous les utilisateurs et mécaniciens.
-
Le propriétaire de la machine doit assurer la formation de tous les utilisateurs et mécaniciens. Les utilisateurs de la machine doivent suivre un programme de formation utilisateur, quelle que soit leur expérience antérieure en matière de conduite de véhicules.
-
Le programme de formation utilisateur doit inclure le Manuel de l’utilisateur en insistant sur la sécurité de l’utilisateur, des passagers et des personnes à proximité; des consignes de sécurité générales; un aperçu de l’équipement, des commandes et des fonctions et de leur fonctionnement en cas de bonne et de mauvaise utilisation; l’état de la surface, les pentes et autres conditions susceptibles d’affecter le fonctionnement de la machine; et une évaluation des compétences de l’utilisateur.
-
Familiarisez-vous avec le maniement correct du matériel, les commandes et les symboles de sécurité.
-
Avant de quitter la position d'utilisation, coupez le moteur de la machine, attendez que le frein de stationnement s’enclenche, enlevez la clé et attendez l'arrêt complet de tout mouvement.
-
Laissez refroidir la machine avant de la régler, d'en faire l'entretien, de la nettoyer ou de la remiser.
-
Apprenez à arrêter la machine et à couper le moteur rapidement.
-
Assurez-vous que tous les dispositifs de protection et tous les autocollants sont présents. Réparez ou remplacez tous les dispositifs de sécurité et remplacez tous les autocollants illisibles ou manquants. N'utilisez pas la machine s'ils sont absents et ne fonctionnent pas correctement.
-
Inspectez périodiquement la machine pour vous assurer que le système de sécurité (le cas échéant) fonctionne correctement.
-
Examinez la zone dans laquelle la machine va être utilisée et repérez les endroits où vous ne devez pas l'utiliser, ainsi que les dangers éventuels à éviter. Formez les utilisateurs afin qu'ils respectent toutes les pratiques de sécurité supplémentaires éventuelles.
-
Dans la mesure du possible, faites preuve de prudence quand vous conduisez la machine alors que des piétons, cyclistes ou véhicules motorisés sont présents. Quand vous utilisez la machine alors que d'autres véhicules ou des piétons se trouvent à proximité, vous pouvez utiliser des miroirs, barrières, éclairages ou autres mesures dans les zones en question.
-
Il incombe au propriétaire d'étudier l'environnement et les conditions d'utilisation afin d'établir si la machine a besoin d'éclairage et, le cas échéant, l’équiper de l’éclairage approprié.
-
Il incombe au propriétaire de déterminer si les conditions d'utilisation exigent que la machine soit équipée de dispositifs sonores et/ou visuels et de fournir et d'entretenir ces dispositifs conformément aux recommandations du fabricant.
-
Au début de chaque période de travail, vérifiez l’état de la machine, examinez les pneus, les dispositifs d’avertissement, les éclairages, la batterie, les commandes de vitesse et de direction, les freins, les systèmes de sécurité et le mécanisme de direction. Si la machine a besoin d'être réparée ou présente un risque quelconque, signalez-le immédiatement au propriétaire et n'utilisez pas la machine tant qu'elle n'est pas en état de fonctionner en toute sécurité.
Contrôle de la pression des pneus
Pression de gonflage des pneus avant et arrière : 1,38 à 1,65 bar (20 à 24 psi)
Important: Ne dépassez pas la pression de gonflage maximale indiquée sur le flanc des pneus.
Note: La pression de gonflage des pneus est déterminée par la charge que vous avez l'intention de transporter.
-
Contrôlez la pression des pneus.
-
Réduisez la pression des pneus pour transporter des charges légères, pour réduire le compactage du sol, pour un plus grand confort de roulement et pour minimiser les traces laissées sur le sol.
-
Augmentez la pression de gonflage pour transporter de lourdes charges à des vitesses plus élevées.
-
-
Si nécessaire, gonflez ou dégonflez les pneus pour obtenir la pression correcte.
Rodage d'une machine neuve
| Périodicité d'entretien | Procédure d'entretien |
|---|---|
| Après les 100 premières heures de fonctionnement |
|
Rodez les machines neuves conformément aux directives pour assurer des performances correctes et prolonger la vie de la machine.
-
Veillez à roder les freins; voir la section Rodage sous Préparation.
-
Contrôlez le liquide de frein; voir Contrôle du niveau de liquide de frein.
-
Voir les contrôles spéciaux à effectuer pendant le rodage à la section .
-
Contrôlez la position de la suspension avant et arrière et réglez-la au besoin; voir Réglage du parallélisme des roues.
-
Pour optimiser les performances et la durée de vie des batteries, chargez-les à 100 % à la réception de la machine.
Pendant l'utilisation
Consignes de sécurité pendant l'utilisation
Consignes de sécurité générales
-
Le propriétaire/l'utilisateur est responsable des accidents pouvant entraîner des dommages corporels et matériels et peut les prévenir.
-
Signalez au propriétaire tout accident avec la machine.
-
N'admettez personne, notamment les enfants, dans le périmètre de travail.
-
Les passagers ne doivent s'asseoir qu'aux emplacements désignés. Gardez toujours les bras et les jambes à l'intérieur de la machine. Ne transportez pas de passagers sur le plateau de chargement.
-
L'utilisateur doit porter des chaussures solides à semelle antidérapante.
-
Accordez toute votre attention à l'utilisation de la machine. Ne vous livrez à aucune activité risquant de vous distraire, au risque de causer des dommages corporels ou matériels.
-
N'utilisez pas la machine si vous êtes fatigué(e), malade ou sous l'emprise de l'alcool, de médicaments ou de drogues.
-
Vous et vos passagers devez rester assis pendant le déplacement de la machine. Gardez les mains sur le volant; les passagers doivent se tenir aux poignées de maintien prévues à cet effet.
-
Ne dépassez pas le poids brut (PBV) maximum de la machine.
-
Si le plateau transporte une lourde charge, redoublez de prudence en roulant, lorsque vous freinez ou changez de direction.
-
Le transport de charges surdimensionnées sur le plateau réduit la stabilité de la machine. Ne dépassez pas la capacité de transport du plateau de chargement.
-
Utilisez la machine uniquement quand la visibilité est bonne. Méfiez-vous des trous, ornières, bosses, rochers ou autres obstacles mobiles ou cachés. Ralentissez quand vous utilisez la machine sur terrain accidenté, irrégulier et près de bordures, trous et autres accidents de terrain susceptibles d’entraîner le retournement de la machine. L'herbe haute peut masquer les accidents du terrain. Faites preuve de prudence à l'approche de tournants sans visibilité, de buissons, d'arbres ou d'autres objets susceptibles de gêner la vue.
-
Repérez les virages serrés, les endroits sans visibilité, la proximité de ponts et autres zones potentiellement dangereuses, et avertissez l'utilisateur de la nature du ou des risques, et indiquez les précautions à prendre pour les éviter.
-
Ne conduisez pas la machine près de fortes dénivellations, fossés ou berges. La machine pourrait se retourner brusquement si une roue passe par-dessus une dénivellation quelconque et se retrouve dans le vide, ou si un bord s'effondre.
-
Restez à l'écart des dangers potentiels, tels que les bords de rampe et les quais.
-
Méfiez-vous des obstacles en surplomb, tels que branches d'arbres, jambages de portes, passerelles, etc.
-
Avant de faire marche arrière, vérifiez que la voie est libre derrière la machine.
-
Lorsque vous utilisez la machine sur la voie publique, respectez le code de la route et utilisez les accessoires supplémentaires éventuellement exigés par la loi, tels éclairages, clignotants, panneau « véhicule lent » (SMV) et autres.
-
L'arrêt de la machine peut demander plus de temps sur les surfaces mouillées que sur les surfaces sèches. Pour sécher les freins par temps de pluie, conduisez lentement sur une surface plane en appuyant légèrement sur la pédale de frein.
-
Faites preuve de la plus grande prudence et ralentissez quand vous conduisez la machine sur des surfaces mouillées ou verglacées ou sur un terrain instable risquant d’entraîner un manque d’adhérence et d’affecter la direction, la stabilité et le freinage. Dans la mesure du possible, réparez les zones de terrain instables ou bouclez la zone et installez un panneau d’avertissement pour empêcher d’autres personnes d’utiliser la machine dans ces zones.
-
Si vous conduisez la machine à grande vitesse et que vous freinez brusquement, les roues arrière peuvent se bloquer et vous risquez alors de perdre le contrôle de la machine.
-
Ne laissez pas la machine en marche sans surveillance. La machine est considérée sans surveillance si vous vous trouvez à 7,6 m (25 pi) ou plus, même si elle reste dans votre champ de vision, ou chaque fois que vous la quittez et qu'elle n'est plus à portée de vue. Chaque fois que vous vous éloignez de la machine de moins de 7,6 m (25 pi) et qu'elle reste visible, vérifiez que le frein de stationnement est serré pour empêcher la machine de se déplacer.
-
Avant de quitter la position d'utilisation :
-
Garez la machine sur une surface plane et horizontale.
-
Vérifiez que le frein de stationnement est serré.
-
Coupez le moteur et retirez la clé de contact.
-
Attendez l'arrêt complet de tout mouvement.
-
-
Si la machine vibre de façon anormale, arrêtez-la immédiatement, coupez le moteur, attendez l'arrêt complet de tout mouvement et recherchez d'éventuels dommages. Réparez tout dommage de la machine avant de recommencer à travailler.
-
Ne garez pas la machine et ne la laissez pas sans surveillance à un endroit où elle bloque les voies de secours ou l’accès aux escaliers ou aux équipements de lutte contre l'incendie.
-
Ne conduisez la machine que depuis le poste de conduite. Vous et vos passagers devez rester assis pendant le déplacement de la machine.
-
Ne laissez pas les passagers vous distraire physiquement ou verbalement pendant que vous conduisez la machine.
-
Démarrez, freinez, tournez ou changez de direction en douceur, afin de ne pas mettre les passagers en danger et de ne pas perdre le contrôle de la machine.
-
Prêtez toujours attention à la présence éventuelle de piétons. Ne conduisez pas la machine de manière dangereuse pour les autres.
-
Quelles que soient les conditions d'utilisation de la machine, adoptez une vitesse vous permettant de vous arrêter en toute sécurité.
-
Cédez le passage aux piétons, ambulances, camions de pompiers, véhicules ou autres machines en cas d'urgence.
-
Ne dépassez pas de véhicules aux croisements, aux endroits sans visibilité ou à tout autre endroit dangereux.
-
Assurez-vous d’avoir une bonne visibilité sur votre trajectoire, observez la circulation et le personnel, et maintenez une distance de sécurité.
-
Ralentissez ou arrêtez-vous, selon les conditions, et actionnez l'avertisseur sonore aux croisements et autres endroits où la visibilité est restreinte.
-
Ne conduisez pas la machine dans un ascenseur quel qu’il soit, à moins d’avoir l’autorisation spécifique de le faire. Approchez lentement de l'ascenseur et entrez entièrement une fois la cabine correctement de niveau. Une fois dans l'ascenseur, vérifiez que le frein de stationnement est serré et coupez le moteur de la machine. Veillez à ce que toutes les autres personnes quittent l'ascenseur avant d'y faire entrer la machine ou de l'en faire sortir.
-
N'utilisez pas la machine si la foudre menace.
-
N'apportez pas d'ajouts ou de modifications à la machine.
-
Utilisez uniquement des accessoires et équipements agréés par The Toro® Company.
Consignes de sécurité concernant l'utilisation sur les pentes
-
Les pentes augmentent significativement les risques de perte de contrôle et de basculement de la machine pouvant entraîner des accidents graves, voire mortels.
-
Examinez le site avec attention pour identifier les pentes permettant d'utiliser la machine sans risque, et établissez vos propres procédures et règles de travail à appliquer sur les pentes en question. Faites toujours preuve de bon sens et de discernement quand vous réalisez cette étude.
-
N'utilisez pas la machine sur une pente si vous ne vous sentez pas à l'aise.
-
Déplacez-vous à vitesse réduite et progressivement sur les pentes. Ne changez pas brusquement de vitesse ou de direction.
-
Évitez d'utiliser la machine sur les terrains humides. Les pneus pourraient perdre en adhérence. La machine peut se retourner avant que les pneus perdent de l'adhérence.
-
Dans la mesure de possible, évitez de faire demi-tour et faites preuve de la plus grande prudence sur les pentes, les rampes ou les surfaces inclinées. Montez et descendez toujours les pentes en ligne droite.
-
Si la machine commence à perdre de la puissance pendant la montée d'une pente, freinez progressivement et redescendez lentement la pente en ligne droite et en marche arrière.
-
Il est dangereux de faire demi-tour pendant que vous montez ou descendez une pente. Si vous devez tourner sur une pente, faites-le lentement et avec prudence. Évitez de conduire/tourner sur des virages mal relevés.
-
Les lourdes charges compromettent la stabilité de la machine sur les pentes. Allégez la charge transportée et ralentissez sur les pentes ou si le centre de gravité de la charge est très élevé. Arrimez solidement la charge sur le plateau de chargement de la machine pour l'empêcher de se déplacer. Redoublez de prudence lorsque vous transportez des charges qui se déplacent facilement (liquide, pierres, sable, etc.).
-
Évitez de démarrer et d’arrêter la machine sur une pente. Il faut plus longtemps à la machine pour s'arrêter sur une pente que sur une surface horizontale. Si vous devez arrêter la machine, évitez les variations de vitesse soudaines qui pourraient la faire se renverser ou se retourner. Ne freinez pas brutalement en marche arrière, car la machine pourrait se retourner.
-
Quand vous utilisez la machine sur des pentes raides, restez sur les voies prévues pour les véhicules, qui doivent s’accompagner d'un avertissement de pente raide.
-
Descendre une pente à une vitesse excessive affecte la stabilité de la machine. Identifiez les pentes dangereuses en plaçant un avertissement avant le début de la pente. Faites preuve de prudence à l'approche d'une pente, surtout si vous faites demi-tour dans le sens de la descente, ou si la pente descendante fait plus de 10 % (6 degrés) sur une surface non revêtue ou 20 % (11 degrés) sur une surface revêtue. Évitez de stationner sur des pentes raides.
Consignes de sécurité pour le chargement
-
Ne dépassez pas le poids brut (PBV) de la machine lorsque le plateau est chargé; voir Caractéristiques techniques.
-
Répartissez la charge uniformément sur le plateau pour améliorer la stabilité et le contrôle de la machine.
Conduite de la machine
-
Assurez-vous que le commutateur d'allumage est en position ARRêT.
-
Coupez les dispositifs électriques 12 V suivants :
-
Phares
-
Clignotants
-
Feux de détresse
-
Gyrophare optionnel
-
Coupez ou débranchez tous les dispositifs branchés sur la prise de charge USB
-
-
Asseyez-vous au poste de conduite et demandez à tous les passagers de s’asseoir aux emplacements désignés.
-
Tournez la clé de contact en position CONTACT.
-
Placez le sélecteur de direction à la position correspondant au sens de déplacement souhaité.
-
Appuyez sur la pédale d'accélérateur.
Contrôle du niveau de charge du système de batteries
Vérifiez sur l'écran le niveau de charge du système de batteries; voir Affichage.
Comprendre les avis de faible charge des batteries
Si la charge des batteries devient trop basse (à savoir, inférieure à 10 %), une icône de batterie faible s'affiche à l'écran. Lorsque ce pourcentage de charge est atteint, conduisez la machine jusqu’à une zone de recharge désignée et rechargez les batteries; voir Comprendre le chargeur de batteries ion-lithium.
Si vous utilisez la machine alors que le niveau de charge de la batterie est vide, la machine fonctionne à vitesse réduite (à savoir 5 km/h ou 3 mi/h).
Arrêt de la machine
Important: Lorsque vous arrêtez la machine sur un plan incliné, utilisez les freins de service pour l’arrêter et pour l'immobiliser. Le moteur peut surchauffer ou les batteries peuvent se décharger si vous utilisez l'accélérateur pour arrêter la machine sur une pente.
-
Enlevez le pied de la pédale d'accélérateur.
-
Enfoncez lentement la pédale de frein pour serrer les freins de service jusqu'à ce que la machine s'immobilise complètement. Le frein de stationnement s'enclenche quand la machine s'immobilise complètement.
Note: La distance d'arrêt peut varier selon la charge et la vitesse de la machine.
Après l'utilisation
Consignes de sécurité après l'utilisation
Consignes de sécurité générales
-
Avant de quitter la position d'utilisation :
-
Garez la machine sur une surface plane et horizontale.
-
Vérifiez que le frein de stationnement est serré.
-
Coupez le moteur et retirez la clé de contact.
-
Attendez l'arrêt complet de tout mouvement.
-
-
Si, en cours d’utilisation, il s’avère que la machine présente un risque quelconque, signalez-le immédiatement au propriétaire et ne l'utilisez pas tant qu'elle n'est pas en état de fonctionner en toute sécurité.
-
Laissez refroidir la machine avant de la régler, d'en faire l'entretien, de la nettoyer ou de la remiser.
Consignes de sécurité concernant la batterie et le chargeur
Généralités
-
ATTENTION : Risque d’incendie et de choc électrique – Les batteries ne contiennent aucune pièce réparable par l’utilisateur.
-
Vérifiez la tension disponible dans votre pays avant d'utiliser le chargeur.
-
Ne laissez pas le chargeur prendre l'humidité; protégez-le de la neige et de la pluie.
-
L'utilisation d'un accessoire qui n'est pas recommandé ou vendu par Toro peut causer un incendie, un choc électrique ou des blessures.
-
Pour réduire le risque d'explosion des batteries, respectez ces instructions ainsi que celles des équipements que vous avez l'intention d'utiliser à proximité du chargeur.
-
Les batteries peuvent dégager des gaz explosifs si elles sont excessivement chargées.
-
Contactez un distributeur Toro agréé pour l'entretien ou le remplacement des batteries.
Apprendre à se servir de la machine
-
Ne confiez jamais l'utilisation ou l'entretien du chargeur à des enfants ou à des personnes non qualifiées. La réglementation locale peut imposer un âge minimum pour les utilisateurs. Le propriétaire de la machine doit assurer la formation de tous les utilisateurs et mécaniciens.
-
Avant d’utiliser le chargeur, vous devez lire, comprendre et respecter toutes les instructions qui figurent sur le chargeur et dans le manuel. Familiarisez-vous avec l'utilisation correcte du chargeur.
Avant l'utilisation
-
Tenez tout le monde, notamment les enfants, à l'écart pendant la charge des batteries.
-
Portez une tenue appropriée pendant la charge, y compris une protection oculaire, un pantalon et des chaussures solides à semelle antidérapante.
-
Coupez le moteur et attendez l'arrêt complet de la machine avant de charger les batteries. Un arc électrique peut se produire si vous ne respectez pas cette consigne.
-
Assurez-vous que la zone est bien aérée pendant la charge.
-
Le chargeur est seulement prévu pour une tension nominale de 120 à 240 V c.a. Pour l'utilisation avec des circuits de 240 V, contactez votre distributeur Toro agréé pour vous procurer le cordon d'alimentation correct.
-
Utilisez uniquement un cordon d'alimentation agréé par Toro.
Utilisation
-
Ne chargez pas les batteries qui ont gelé.
-
Ne maltraitez pas le cordon d'alimentation. Ne portez pas le chargeur par le cordon et ne tirez pas sur le câble d'alimentation pour débrancher le chargeur de la prise. N'approchez pas le cordon d'alimentation de la chaleur, de l'huile et des arêtes vives.
-
Branchez le chargeur directement sur une prise de terre. Ne branchez pas le chargeur sur une prise qui n'est pas reliée à la terre, même avec un adaptateur de mise à la terre.
-
Ne modifiez pas le cordon ou la fiche d'alimentation.
-
Enlevez bagues, bracelets, colliers, montres et autres objets en métal avant toute intervention sur une batterie ion-lithium. Une batterie ion-lithium peut produire un courant suffisant pour causer de graves brûlures.
-
N'utilisez jamais le chargeur à moins de disposer d'une visibilité et d'un éclairage suffisants.
-
Utilisez une rallonge capable d'accepter 15 A ou plus. Si la charge s'effectue à l'extérieur, utilisez une rallonge prévue pour l'usage extérieur.
-
Si le cordon d'alimentation subit le moindre dommage alors qu'il est branché, débranchez-le de la prise murale et procurez-vous un cordon de rechange auprès d'un distributeur Toro agréé.
-
Débranchez le chargeur de la prise électrique lorsqu'il ne sert pas, avant de le transporter à un autre endroit ou avant d'en faire l'entretien.
Entretien et remisage
-
Ne démontez pas le chargeur. Confiez le chargeur à un distributeur Toro agréé si une intervention ou une réparation est nécessaire.
-
Débranchez le cordon d'alimentation de la prise avant de commencer l'entretien ou le nettoyage, afin de réduire le risque de choc électrique.
-
Remplacez les autocollants d'instruction ou de sécurité manquants ou endommagés au besoin.
-
N'utilisez pas le chargeur si le cordon ou la fiche est endommagé(e). Contactez un distributeur Toro agréé pour vous procurer un cordon de rechange.
-
N'utilisez pas le chargeur s'il a subi un choc, s'il est tombé ou est autrement endommagé; portez-le chez un distributeur Toro agréé.
Déplacer une machine en panne
Remorquage de la machine
Attention
Le remorquage à des vitesses excessives peut entraîner la perte du contrôle de la direction et provoquer des accidents.
Ne remorquez jamais la machine à plus de 8 km/h (5 mi/h).
En cas d'urgence, vous pouvez remorquer la machine sur une courte distance; toutefois cette procédure ne doit pas être employée de manière habituelle.
Le remorquage de la machine nécessite l'intervention de 2 personnes. Si vous devez déplacer la machine sur une longue distance, faites-la transporter par camion ou chargez-la sur une remorque.
-
Accrochez un câble de remorquage à la flèche d'attelage à l'avant du cadre de la machine.
-
Pour desserrer le frein de stationnement, tournez le commutateur d'allumage et maintenez-le en position pendant 5 secondes pour sélectionner la position TRANSPORT.
Note: Le symbole « N » (à savoir, la position POINT MORT) doit s’afficher à l’écran.
Desserrer le frein sans alimentation électrique
Attention
Lorsque le frein est desserré, la machine peut se déplacer inopinément et vous blesser ou blesser toute personne à proximité.
Assurez-vous que le frein de stationnement fonctionne correctement et est serré lorsque vous ne poussez pas ou ne remorquez pas la machine.
Si la batterie est complètement déchargée ou si un autre problème empêche le frein de recevoir l’alimentation électrique, vous pouvez le desserrer avec des vis.
-
Calez les roues et vérifiez que le véhicule ne peut pas rouler quand le frein est serré.
-

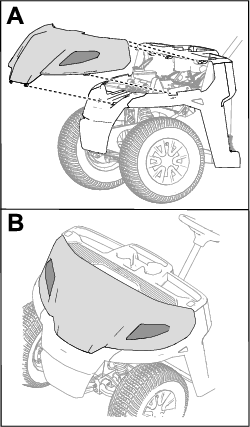

Déposez le couvercle d’accès à l'arrière de la machine (Figure 17).
-
Débranchez le connecteur de frein du faisceau principal (Figure 18).
-
Pour desserrer le frein de stationnement, insérez 2 vis (M5-0,8 x 45 mm) dans les trous indiqués à la Figure 19 et serrez-les lentement.
-
Conduisez la machine jusqu’à un lieu d’entretien selon les besoins et calez les roues.
-
Pour serrer le frein de stationnement, branchez le faisceau du frein au faisceau principal et retirez les vis lentement.
-
Remettez le couvercle d'accès en place à l'arrière de la machine.
Transport des batteries ion-lithium
Le ministère américain des transports et les autorités internationales en matière de transport stipulent que les batteries ion-lithium doivent être transportées dans un emballage spécial et uniquement par des transporteurs certifiés pour le transport de ce type de produits. Aux États-Unis, vous avez le droit de transporter une batterie quand elle est installée sur la machine comme équipement alimenté par batterie, avec quelques exigences réglementaires. Contactez le ministère américain des transports ou l'organisme approprié dans votre pays pour tout détail sur la réglementation relative au transport des batteries ou de la machine équipée de batteries.
Pour plus de précisions sur l'expédition des batteries, contactez votre distributeur Toro agréé.
Comprendre le chargeur de batteries ion-lithium
Raccordement à une source d'alimentation
Danger
Tout contact avec de l'eau pendant la charge de la machine peut causer un choc électrique et entraîner des blessures ou la mort.
-
Ne manipulez pas la fiche ou le chargeur si vous avez les mains mouillées ou les pieds dans l'eau.
-
Ne chargez pas les batteries sous la pluie ou dans des lieux humides.
Pour réduire le risque de choc électrique, ce chargeur est muni d'une fiche de terre à 3 broches (type B). Si la fiche ne rentre pas dans la prise murale, d'autres types de fiche de terre sont disponibles; contactez un distributeur Toro agréé.
Ne modifiez en aucun cas le chargeur ou la fiche du cordon d'alimentation.
Important: Vérifiez régulièrement que le cordon d'alimentation n'est pas percé ou fendu. N'utilisez pas le cordon d'alimentation s'il est endommagé. Ne faites pas passer le cordon dans des flaques d'eau ou de l'herbe détrempée.
Voir les exigences d'alimentation sur la Figure 20.
-
Branchez le cordon d’alimentation dans la prise du chargeur de la machine (Figure 21).
Attention
Si le cordon est endommagé, il peut causer un choc électrique ou un incendie.
Examinez soigneusement le cordon d'alimentation avant d'utiliser le chargeur. Si le cordon est endommagé, n'utilisez pas le chargeur avant de l'avoir remplacé.
-
Insérez la fiche du cordon d'alimentation dans une prise de terre.
Charge des batteries ion-lithium
Prudence
Si vous essayez de charger les batteries avec un chargeur non fourni par Toro, une surchauffe et d'autres dysfonctionnements associés peuvent se produire et causer des dommages matériels et/ou des blessures.
Chargez les batteries avec les chargeurs fournis par Toro.
Plage de température recommandée pour la charge : 0 à 45 °C (32 à 113 °F)
Important: Chargez les batteries uniquement à des températures comprises dans la plage recommandée.
Note: Le chargeur ne fonctionnera pas en dehors des températures minimum et maximum indiquées. Les indicateurs de batterie froide ou chaude s'afficheront à l'écran.
L'état de charge est montré sur l'affichage.
En cas de dysfonctionnement, un message d'erreur s'affiche à l'écran. Pour corriger une erreur, voir le Manuel d'entretien de la machine.
Fin du processus de charge
-
Débranchez le cordon d’alimentation de la prise du chargeur de la machine.
-
Placez le cordon d'alimentation en position de rangement pour éviter de l'endommager.
-
Mettez la machine en marche.
-
Contrôlez le niveau de charge; voir Affichage.
Entretien
Consignes de sécurité pendant l'entretien
-
Si vous ne procédez pas à l’entretien régulier de la machine, sa conduite peut devenir dangereuse. Ne confiez l'entretien, les réparations, les réglages et les contrôles de la machine qu'à du personnel qualifié et autorisé.
-
Avant de quitter la position d'utilisation :
-
Garez la machine sur une surface plane et horizontale.
-
Vérifiez que le frein de stationnement est serré.
-
Coupez le moteur et retirez la clé de contact.
-
Attendez l'arrêt complet de tout mouvement.
-
-
Laissez refroidir la machine avant de la régler, d'en faire l'entretien, de la nettoyer ou de la remiser.
-
Si possible, n'effectuez aucun entretien pendant que le moteur tourne. Ne vous approchez pas des pièces mobiles. Si le moteur de la machine doit tourner pour effectuer un réglage, n'approchez pas les mains, les pieds et autres parties du corps, ou les vêtements du moteur et des pièces mobiles. N'autorisez personne à s'approcher de la machine.
-

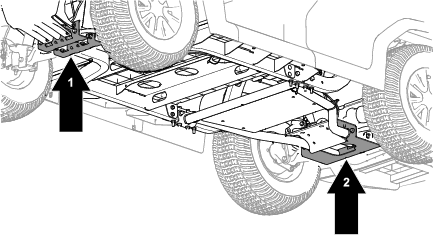

Soutenez la machine avec des chandelles chaque fois que vous devez travailler dessous.
-
Ne cherchez jamais à modifier la fonction prévue d'un dispositif de sécurité ni à réduire la protection qu'il assure.
-
Examinez régulièrement la machine pour vous assurer que le ou les avertisseurs sonores et/ou visuels (le cas échéant) sont bien entretenus et en bon état de fonctionnement.
-
Maintenez toutes les pièces de la machine en bon état de marche et toutes les fixations serrées au couple correct. Remplacez tous les autocollants usés ou endommagés.
-
Pour effectuer l'entretien, n'utilisez que des outils correctement isolés.
-
Inspectez régulièrement les freins, les mécanismes de direction, les commandes de vitesse et de direction, les dispositifs d'avertissement, les éclairages, les protections et les dispositifs de sécurité conformément aux recommandations du fabricant.
-
Examinez et faites l’entretien de la batterie, des moteurs, des commandes de vitesse et de direction, des contacteurs de fin de course, des dispositifs de protection, des conducteurs/isolants électriques et des connexions conformément aux recommandations du fabricant.
-
Pour garantir un rendement optimal, utilisez uniquement des pièces de rechange et accessoires Toro d'origine. Les pièces de rechange et accessoires d'autres constructeurs peuvent être dangereux et leur utilisation risque d'annuler la garantie de la machine.
-
Toute modification et/ou tout ajout apporté à la machine sans l’approbation écrite préalable de Toro peut nuire au bon fonctionnement et à la sécurité de la machine. Si vous avez modifié la machine, vous devenez le fabricant original du véhicule modifié et portez désormais la responsabilité de veiller à ce que les plaques, étiquettes et/ou autocollants de capacité, d'utilisation, d'avertissement et d'instructions d'entretien soient mis à jour en conséquence.
-
Veillez à ce que toutes les étiquettes de sécurité soient toujours lisibles, ainsi que les autocollants, plaques signalétiques, numéros de série et le Manuel de l'utilisateur. Procurez-vous ces éléments auprès du fabricant et apposez-les aux endroits prévus sur la machine.
-
Après toute opération d'entretien ou de réparation, demandez à un mécanicien qualifié et formé de conduire la machine dans une zone autorisée, à l'écart des autres véhicules et des piétons, pour vérifier qu'elle est bien réglée et fonctionne correctement.
-
Veillez à ce que la machine reste propre pour réduire les risques et faciliter la détection de tout composant nécessitant un entretien.
-
Notez tous les travaux réalisés dans un journal de maintenance en indiquant la date, le nom de la personne effectuant l'entretien et le type d'entretien. Le propriétaire doit examiner régulièrement ce journal pour vérifier que les entrées sont correctes et complètes.
-
Si la machine nécessite une réparation importante ou si vous avez besoin de renseignements, adressez-vous à un distributeur Toro agréé.
Programme d'entretien recommandé
| Périodicité d'entretien | Procédure d'entretien |
|---|---|
| Après les 100 premières heures de fonctionnement |
|
| À chaque utilisation ou une fois par jour |
|
| Toutes les 100 heures |
|
| Toutes les 250 heures |
|
| Toutes les 300 heures |
|
| Toutes les 400 heures |
|
| Toutes les 500 heures |
|
| Toutes les 1000 heures |
|
Note: Téléchargez gratuitement un exemplaire du schéma électrique recherché en vous rendant sur www.Toro.com et en cherchant votre machine sous le lien Manuels sur la page d'accueil.
Attention
Un mauvais entretien de la machine peut entraîner la défaillance prématurée des divers systèmes et vous blesser ou blesser les personnes à proximité.
Maintenez la machine bien entretenue et en bon état de marche, conformément aux instructions du présent manuel.
Prudence
Ne confiez l'entretien, les réparations, les réglages et les contrôles de la machine qu'à du personnel qualifié et autorisé.
-
Évitez les risques d'incendie et prévoyez du matériel de sécurité incendie dans la zone de travail. N'utilisez pas une flamme nue pour vérifier les niveaux de liquides.
-
N'utilisez pas de récipients ouverts contenant des solvants inflammables pour nettoyer les pièces.
Prudence
Si vous laissez la clé dans le commutateur d'allumage, quelqu'un pourrait mettre le moteur en marche accidentellement et vous blesser gravement, ainsi que toute personne à proximité.
Coupez le moteur et enlevez la clé du commutateur d'allumage avant d'effectuer un entretien.
Liste de contrôle pour l'entretien journalier
Copiez cette page pour pouvoir vous en servir régulièrement.
| Entretiens à effectuer | Pour la semaine du : | ||||||
|---|---|---|---|---|---|---|---|
| Lundi | Mardi | Mercredi | Jeudi | Vendredi | Samedi | Dimanche | |
| Contrôlez le fonctionnement du frein et du frein de stationnement. | |||||||
| Vérifiez le fonctionnement du sélecteur de direction. | |||||||
| Contrôlez le niveau de liquide de frein. | |||||||
| Vérifiez les bruits de fonctionnement anormaux. | |||||||
| Contrôlez la pression des pneus. | |||||||
| Recherchez les fuites éventuelles. | |||||||
| Vérifiez le fonctionnement des instruments. | |||||||
| Vérifiez le fonctionnement de l'accélérateur. | |||||||
| Retouchez les peintures endommagées. | |||||||
| Lavez la machine. | |||||||
| Retouchez les peintures endommagées. | |||||||
Procédures avant l'entretien
Préparation de la machine à l'entretien
-
Garez la machine sur une surface plane et horizontale.
-
Vérifiez que le frein de stationnement est serré.
-
Coupez le moteur et retirez la clé de contact.
Dépose de l'ensemble sièges
Soulevez le siège de sorte que les languettes puissent sortir des supports du cadre (Figure 22).
Pose de l'ensemble sièges
Insérez les languettes du siège dans les supports du cadre et abaissez le siège (Figure 23).
Dépose du capot
Soulevez le capot de la machine, comme montré à la Figure 24.
Important: Faites attention de ne pas endommager les connecteurs du faisceau de câblage des phares quand vous déposez le capot. Si vous devez déposer complètement le capot de la machine, débranchez les connecteurs du faisceau de câblage des phares.
Pose du capot
-
Assurez-vous que les connecteurs du faisceau de câblage sont en place sur les phares.
-
Insérez le haut du capot sous la planche de bord et à l'intérieur des ailes.
-
Insérez les languettes avant du capot dans le pare-choc avant.
-
Insérez les languettes latérales du capot dans les ailes en appuyant sur le capot juste sous les phares.
Levage de la machine
Danger
La machine peut être instable si elle soutenue par un cric. Elle pourrait glisser duc cric et blesser la personne qui se trouve dessous.
-
Ne mettez pas la machine en marche lorsqu'elle est en appui sur un cric.
-
Retirez toujours la clé du commutateur avant de descendre de la machine.
-
Calez les roues lorsque la machine est soutenue par un équipement de levage.
-
Soutenez la machine avec des chandelles après l'avoir levée.
Important: Si le moteur de la machine doit tourner à des fins d'entretien et/ou de diagnostic, placez des chandelles sous l'essieu arrière afin de soulever les roues arrière à 25 mm (1 po) au-dessus du sol.
Lubrification
Graissage des roulements des roues avant
| Périodicité d'entretien | Procédure d'entretien |
|---|---|
| Toutes les 300 heures |
|
Spécifications de la graisse : Mobilgrease XHP™-222
Dépose du moyeu et du disque
-
Soulevez l'avant de la machine et soutenez-le avec des chandelles.
-
Retirez l’enjoliveur et les 4 écrous de roue qui fixent la roue sur le moyeu (Figure 27).
-
Retirez les boulons à embase (⅜ x ¾ po) qui fixent le support du frein à la fusée et séparez le frein de la fusée (Figure 28).
Note: Soutenez le frein avant de passer à l'opération suivante.
-
Déposez le couvre-moyeu du moyeu (Figure 29).
-
Retirez la goupille fendue et l'arrêt d'écrou de la fusée et de son écrou (Figure 29).
-
Retirez l'écrou de la fusée et déposez l'ensemble moyeu et disque de la fusée (Figure 29 et Figure 30).
-
Essuyez la fusée avec un chiffon.
-
Répétez les opérations 1 à 7 pour le moyeu et le disque de l'autre côté de la machine.
Graissage des roulements des roues
-
Déposez le roulement extérieur du moyeu (Figure 31).
-
Déposez le joint et le roulement intérieur du moyeu (Figure 31).
-
Essuyez le joint et vérifiez s'il est usé ou endommagé.
Note: Ne nettoyez pas le joint avec un solvant de nettoyage. Remplacez le joint s'il est usé ou endommagé.
-
Nettoyez les roulements et les bagues, et vérifiez s'ils sont usés ou endommagés.
Note: Remplacez toutes les pièces usées ou endommagées. Vérifiez que les roulements et les bagues sont propres et secs.
-
Éliminez la graisse, la saleté et les débris à l'intérieur de la cavité du moyeu (Figure 31).
-
Garnissez les roulements avec la graisse spécifiée.
-
Remplissez 50 à 80 % de la cavité du moyeu avec la graisse spécifiée (Figure 31).
-
Montez le roulement intérieur sur la bague, sur le côté intérieur du moyeu, puis posez le joint (Figure 31).
-
Répétez les opérations 1 à 8 pour les roulements de l'autre moyeu.
Pose du moyeu et du disque
-
Appliquez une fine couche de la graisse spécifiée sur la fusée (Figure 32).
-
Montez le moyeu et le disque sur la fusée, en plaçant le disque à l'intérieur (Figure 32).
-
Montez le roulement extérieur sur la fusée et poussez-le contre la bague extérieure (Figure 32).
-
Placez la rondelle à languette sur la fusée (Figure 32).
-
Vissez l'écrou de fusée sur la fusée et serrez-le à 15 N·m (11 pi-lb) tout en tournant le moyeu pour asseoir le roulement (Figure 32).
-
Serrez l'écrou de fusée jusqu'à ce que le moyeu tourne librement.
-
Serrez l'écrou de fusée à un couple de 1,70 à 2,25 N·m (15 à 20 po-lb).
-
Placez l'arrêt d'écrou sur l'écrou et vérifiez que la fente dans l'arrêt et le trou dans la fusée sont alignés afin de pouvoir insérer la goupille fendue (Figure 33).
Note: Si la fente dans l'arrêt d'écrou et le trou dans la fusée ne sont pas alignés, alignez-les en serrant l'écrou de fusée à 2,26 N·m (20 po-lb) maximum.
-
Insérez la goupille fendue et repliez chacune de ses pattes autour de l'arrêt d'écrou (Figure 33).
-
Reposez le couvre-moyeu sur le moyeu (Figure 33).
-
Répétez les opérations 1 à 10 pour le moyeu et le disque de l'autre côté de la machine.
Montage des freins et des roues
-
Nettoyez les 2 boulons à embase (⅜ x ¾ po) et appliquez une couche de frein-filet moyenne résistance sur le filetage des boulons.
-
Placez les plaquettes de frein de chaque côté du disque (Figure 28), puis alignez les trous du support d'étrier et les trous du support de frein sur le porte-fusée (Figure 32).
-
Fixez le support d'étrier au porte-fusée (Figure 28) à l'aide des 2 boulons à embase (⅜ x ¾ po).
Serrez les 2 boulons à embase à un couple de 47 à 54 N·m (35 à 40 pi-lb).
-
Alignez les trous de la roue et les goujons du moyeu, puis montez la roue sur le moyeu en plaçant la valve à l'extérieur (Figure 27).
Note: Vérifiez que la surface de montage de la roue affleure le moyeu.
-
Fixez la roue au moyeu avec les écrous de roue (Figure 27).
Serrez les écrous de roues à un couple de 108 à 122 N·m (80 à 90 pi-lb).
-
Répétez les opérations 1 à 5 pour le frein et la roue de l'autre côté de la machine.
Entretien du système électrique
Utilisation du coupe-batterie
-
Débranchez le cordon d'alimentation du chargeur de batterie s'il est connecté.
-
Déposez ou relevez le siège.
-
Placez le coupe-batterie à la position souhaitée, comme montré à la Figure 34.
Entretien des batteries
Note: La machine est équipée d’au moins 2 batteries lithium-ion.
Les batteries ion-lithium doivent être mises au rebut ou recyclées conformément à la réglementation locale et fédérale. Si une batterie nécessite un entretien, contactez votre distributeur Toro agréé.
N'ouvrez pas la batterie. En cas de problèmes de batterie, contactez votre distributeur Toro agréé.
Entretien des batteries ion-lithium
Attention
Les batteries contiennent une tension élevée qui peut causer des brûlures ou un choc électrique.
-
N'essayez pas d'ouvrir les batteries.
-
Faites preuve d'une extrême prudence quand vous manipulez une batterie dont le bac est fissuré.
-
Utilisez uniquement le chargeur conçu pour les batteries.
Les batteries lithium-ion gardent une charge suffisante pour effectuer les travaux prévus sur toute leur durée de vie.
Pour optimiser la durée de vie et l'utilisation des batteries, respectez les consignes suivantes :
-
N'ouvrez pas la batterie.
-
Remisez/garez la machine dans un garage ou un lieu de remisage propre et sec, à l'abri de la lumière directe du soleil, des sources de chaleur, de la pluie et de l'humidité. Ne la remisez pas dans un lieu où la température dépasse la plage spécifiée sous Exigences de remisage de la batterie. Les températures en dehors de cette plage endommageront les batteries. Les températures élevées pendant le stockage, notamment quand la charge est élevée, réduisent la durée de vie des batteries.
-
Si vous devez remiser la machine plus de 10 jours de suite, choisissez un endroit frais et sec, à l'abri des rayons du soleil, de la pluie et de l'humidité.
-
Utilisez l'éclairage seulement lorsque cela est nécessaire.
Entretien du chargeur de batteries
Important: Ne confiez les réparations électriques qu'à un distributeur Toro agréé.
Le chargeur n'a besoin que de très peu d'entretien à part d'être protégé des dommages et des intempéries.
-
Nettoyez les cordons et le boîtier du chargeur avec un chiffon légèrement humide après chaque utilisation.
Note: Ne nettoyez pas la graisse diélectrique sur les bornes.
-
Enroulez les cordons quand ils ne servent pas.
-
Vérifiez régulièrement l'état des cordons d'alimentation, et remplacez-les au besoin par des cordons agréés par Toro.
Emplacement des fusibles
Remplacement des phares
Spécifications : voir le Catalogue de pièces.
-
Débranchez la batterie; voir Utilisation du coupe-batterie.
-
Dépose du capot.
-
Débranchez le connecteur du faisceau de câblage du connecteur de phare (Figure 37).
-
Enlevez les vis qui fixent le phare au capot.
Note: Conservez toutes les pièces pour monter le phare de rechange.
-
Déposez l'ancien phare et utilisez les vis pour fixer le nouveau phare au capot.
Serrez les vis à 1 N·m (9 po-lb).
-
Rebranchez le connecteur du faisceau de câblage au connecteur de phare (Figure 37).
Entretien du système d'entraînement
Entretien des pneus
| Périodicité d'entretien | Procédure d'entretien |
|---|---|
| Toutes les 100 heures |
|
-
Vérifiez l'état et l'usure des pneus et des jantes.
Note: Les accidents de conduite, comme une collision contre une bordure de trottoir, peuvent endommager un pneu ou une jante et dérégler également la géométrie des roues. Pour cette raison, vérifiez l'état des pneus après tout accident.
-
Serrez les écrous de roues à un couple de 108 à 122 N·m (80 à 90 pi-lb).
Contrôle des composants de la direction et de la suspension
| Périodicité d'entretien | Procédure d'entretien |
|---|---|
| Toutes les 100 heures |
|
Le volant étant centré (Figure 38), tournez-le vers la gauche ou la droite. Si vous tournez le volant de plus de 13 mm (½ po) à gauche ou à droite et que les roues ne tournent pas, vérifiez le serrage et l'état des composants de la direction et de la suspension :
-
Joint de l'arbre de direction sur la crémaillère de direction.
Important: Vérifiez l'état et la fixation du joint de l'arbre de pignon (Figure 39).
-
Biellettes de crémaillère de direction
Réglage du parallélisme des roues
| Périodicité d'entretien | Procédure d'entretien |
|---|---|
| Toutes les 100 heures |
|
Préparatifs de réglage du carrossage ou du pincement
-
Vérifiez que les pneus avant sont gonflés à 1,38 bar (20 psi).
-
Placez une masse équivalente au poids moyen de l'utilisateur sur le siège du conducteur ou demandez à l'utilisateur de s'asseoir sur le siège. La masse ou l'utilisateur doit rester sur le siège pendant toute la procédure de réglage.
-
Sur une surface plane et horizontale, faites reculer la machine en ligne droite de 2 à 3 m (6 à 10 pi), puis repartez dans l'autre sens en ligne droite jusqu'à la position de départ. Cela permet à la suspension de se stabiliser à la position d'utilisation.
Réglage du carrossage
Outils fournis par le propriétaire de la machine : clé à ergots (réf. Toro 132-5069); voir un distributeur Toro agréé.
Important: Ne réglez le carrossage que si vous utilisez un accessoire avant ou si l'usure des pneus est irrégulière.
Note: Cette procédure peut être réalisée sur les roues avant et arrière.
-
Contrôlez le carrossage de chaque roue; il doit être aussi proche de zéro que possible.
Note: La bande de roulement des pneus doit être disposée uniformément sur le sol pour prévenir une usure irrégulière.
-
Si le carrossage des roues n'est pas correct, utilisez la clé à ergots pour tourner le collet sur l'amortisseur et orienter la roue correctement (Figure 40).
Réglage du pincement des roues avant
Important: Avant de régler le pincement, vérifiez que le réglage du carrossage est aussi proche de zéro que possible; voir Réglage du carrossage.
-
Mesurez la distance entre les roues avant à hauteur d'essieu, à l'avant et à l'arrière des roues (Figure 41).
-
Si la mesure n'est pas comprise entre 0 et +/- 3 mm (0 et +/-1/8 po), desserrez les écrous de blocage aux extrémités extérieures des biellettes (Figure 42).
-
Tournez les biellettes de façon à déplacer l'avant de la roue vers l'intérieur ou l'extérieur.
-
Resserrez les écrous de blocage des biellettes quand le réglage correct est obtenu.
-
Assurez-vous que le volant effectue toute sa course dans les deux sens.
Contrôle du niveau de liquide de la boîte-pont
| Périodicité d'entretien | Procédure d'entretien |
|---|---|
| Toutes les 250 heures |
|
Type de liquide : Mobilfluid™ 424
-
Enlevez le bouchon de remplissage de la boîte-pont (Figure 43).
Note: Le niveau de liquide doit atteindre la base du bouchon de remplissage.
-
Si le niveau de liquide est trop bas, enlevez le bouchon de remplissage et ajoutez le liquide spécifié jusqu'à ce qu'il ressorte par l'orifice (Figure 43).
-
Remettez le bouchon de remplissage en place et serrez-le à un couple de 27 à 41 N·m (20 à 30 pi-lb).
Vidange du liquide de la boîte-pont
| Périodicité d'entretien | Procédure d'entretien |
|---|---|
| Toutes les 500 heures |
|
Type de liquide : Mobilfluid™ 424
Capacité de liquide : 0,95 L (32 fl oz)
-
Placez un bac de vidange sous le bouchon de vidange (Figure 43).
-
Enlevez le bouchon de remplissage (Figure 43).
Note: Conservez le bouchon de remplissage et le joint pour la repose à l'opération 6.
-
Enlevez le bouchon de vidange pour permettre à tout le liquide de s'écouler (Figure 43).
Note: Conservez le bouchon de vidange pour la repose à l'opération 4.
-
Remettez le bouchon de vidange en place et serrez-le à un couple de 12 à 19 N·m (9 à 14 pi-lb).
-
Remplissez la boîte-pont avec le liquide et la quantité spécifiés jusqu'à ce qu'il soit au même niveau que l'orifice de remplissage.
-
Remettez le bouchon de remplissage en place et serrez-le à un couple de 27 à 41 N·m (20 à 30 pi-lb).
Entretien des freins
Contrôle des freins
| Périodicité d'entretien | Procédure d'entretien |
|---|---|
| Toutes les 100 heures |
|
Important: Les freins sont un des composants de sécurité essentiels de la machine. Vérifiez-les attentivement aux intervalles d'entretien recommandés pour garantir des performances et une sécurité optimales.
-
Contrôlez l'état et l'usure de la garniture de frein. Remplacez la garniture (plaquette de frein) si elle fait moins de 1,6 mm (1/16 po), d'épaisseur.
-
Vérifiez si le support de garniture et d'autres composants semblent excessivement usés ou déformés. Remplacez les composants déformés.
-
Contrôlez le niveau de liquide de frein; voir Contrôle du niveau de liquide de frein.
Contrôle du niveau de liquide de frein
| Périodicité d'entretien | Procédure d'entretien |
|---|---|
| À chaque utilisation ou une fois par jour |
|
Type de liquide de frein : DOT 3
-
Déposez le capot pour accéder au maître-cylindre de frein et au réservoir (Figure 44).
-
Observez le repère de niveau sur le côté du réservoir (Figure 45).
Note: Le niveau doit se situer au-dessus du repère du minimum.
-
Si le niveau de liquide est trop bas, procédez comme suit :
-
Nettoyez la surface autour du bouchon du réservoir et enlevez le bouchon (Figure 44).
-
Versez du liquide de frein DOT 3 dans le réservoir jusqu'à ce que le niveau dépasse le repère minimum (Figure 45).
Note: Ne remplissez pas excessivement le réservoir de liquide de frein.
-
Remettez le bouchon du réservoir (Figure 44).
-
-
Fermez le capot.
Remplacement des plaquettes des freins de service et du frein de stationnement
| Périodicité d'entretien | Procédure d'entretien |
|---|---|
| Toutes les 400 heures |
|
Demandez à votre distributeur Toro agréé d'inspecter et, éventuellement, de remplacer les plaquettes des freins de service.
Vidange du liquide de frein
| Périodicité d'entretien | Procédure d'entretien |
|---|---|
| Toutes les 1000 heures |
|
Contactez un dépositaire Toro agréé.
Nettoyage
Lavage de la machine
| Périodicité d'entretien | Procédure d'entretien |
|---|---|
| À chaque utilisation ou une fois par jour |
|
Au besoin, lavez la machine seulement avec de l'eau ou en y ajoutant un détergent doux. Vous pouvez laver la machine à l'aide d'un chiffon.
Important: Ne nettoyez pas la machine avec de l'eau saumâtre ou recyclée.
Important: Il est déconseillé de laver la machine au jet d'eau sous pression. Cela pourrait endommager le système électrique, décoller des autocollants importants ou enlever la graisse nécessaire aux points de frottement. N'utilisez pas trop d'eau, surtout près du panneau de commande, du moteur, du contrôleur du moteur, du chargeur, de l'arrière du tableau de bord et des batteries.
Remisage
Consignes de sécurité concernant le remisage
-
Avant de quitter la position d'utilisation, coupez le moteur de la machine, enlevez la clé et attendez l'arrêt complet de tout mouvement. Laissez refroidir la machine avant de la régler, d'en faire l'entretien, de la nettoyer ou de la remiser.
-
Le propriétaire est tenu d'examiner périodiquement les zones ou sites de charge et de remisage, et de revoir les procédures pour s’assurer que les exigences sont respectées.
Remisage de la machine
-
Garez la machine sur une surface plane et horizontale, serrez le frein de stationnement, coupez le moteur et enlevez la clé.
-
Enlevez toutes les saletés et impuretés déposées sur la machine, y compris à l'extérieur du moteur.
Important: Vous pouvez laver la machine avec de l'eau et un détergent doux. Ne lavez pas la machine au jet d'eau haute pression. Le lavage à haute pression risque d'endommager le système électrique ou d'enlever la graisse nécessaire aux points de frottement. N'utilisez pas trop d'eau, surtout près du panneau de commande, des feux, du moteur et de la batterie.
-
Contrôlez les freins; voir Contrôle des freins.
-
Contrôlez la pression des pneus; voir Contrôle de la pression des pneus.
-
Contrôlez et resserrez tous les boulons, écrous et vis. Réparez ou remplacez toute pièce endommagée.
-
Peignez toutes les surfaces métalliques éraflées ou mises à nu.
Note: De la peinture est disponible chez votre distributeur Toro agréé.
-
Couvrez la machine pour la protéger et la garder propre.
Exigences de remisage de la batterie
Note: Il n'est pas nécessaire de retirer les batteries de la machine avant le remisage.
Voir les limites de température de remisage spécifiées dans le tableau suivant :
| Température de remisage | Durée de remisage appropriée |
| 45 à 55 °C (113 à 131 °F) | 1 semaine |
| 25 à 45 °C (77 à 113 °F) | 3 semaines |
| -20 à 25 °C (-4 à 77 °F) | 52 semaines |
Important: Les températures en dehors de ces plages endommageront les batteries.La température de stockage des batteries affecte leur durée de vie à long terme. Le stockage prolongé à des températures extrêmes réduit la vie utile des batteries. Pour des températures supérieures à 25 °C (77 °F), ne dépassez pas la durée de remisage de machine indiquée dans le tableau.
-
Avant de remiser la machine, chargez ou déchargez les batteries entre 40 % et 60 %.
Note: Une charge de 50 % est optimale pour assurer une durée de vie maximale des batteries. Lorsque les batteries sont chargées à 100 % avant le remisage, la durée de vie des batteries sera réduite.Si vous prévoyez de remiser la machine plus longtemps, chargez les batteries à 60 % approximativement.
-
Pour un remisage de 6 mois, vérifiez que le niveau de charge des batteries compris entre 40 % et 60 %. Si la charge est inférieure à 40 %, chargez les batteries entre 40 % et 60 %.
-
Après avoir chargé les batteries, débranchez le chargeur du secteur.
-
Si vous laissez le chargeur sur la machine, il sera désactivé une fois les batteries complètement chargées et ne sera réactivé que s'il est débranché puis rebranché.
