Arado de campo
Arado vibratorio Maxi Sneaker 370 y Pro Sneak 365

Preparación de la máquina

Lleve los equipos de protección personal indicados en el Manual del operador de la máquina.
Elimine los fluidos de acuerdo con la normativa estatal y local.
  1. Aparque la máquina en una superficie nivelada.
  2. Eleve el arado.
  3. Apague el motor y retire la llave.
  4. Calce las ruedas.
  5. Desconexión de la batería.

Retirada del arado

  1. Asegúrese de que la máquina se ha enfriado por completo.
  2. Graphic
    G467310

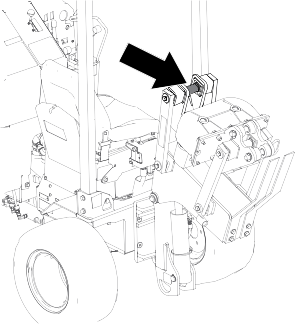

  3. Con un polipasto o una carretilla elevadora, sostenga el conjunto del arado en el punto de elevación.
  4. Coloque un recipiente de vaciado de aceite debajo del cilindro de elevación del arado.
  5. Graphic
    G467840
  6. Desconecte y tapone las mangueras hidráulicas largas de la válvula de control de la caja de engranajes del arado.
    Nota: Asegúrese de que el arado está correctamente sostenido por el polipasto o la carretilla elevadora.
  7. Accione la palanca de control de elevación del arado 2 o 3 veces hasta que el arado deje de moverse para aliviar cualquier presión residual en el cilindro de elevación.
  8. Graphic
    G467349

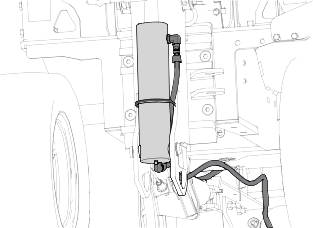

  9. Corte la brida de la manguera superior. Retire las dos mangueras del cilindro de elevación. Tapone las mangueras y los puntos de conexión del cilindro.
  10. Graphic
    G467351

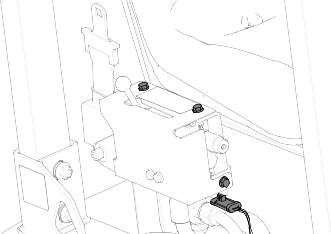

  11. Desconecte el conector del interruptor de punto muerto de la válvula de control de la caja de engranajes del arado.
  12. Retire los pernos que sujetan la cubierta a la placa de la válvula.
  13. Graphic
    G467523

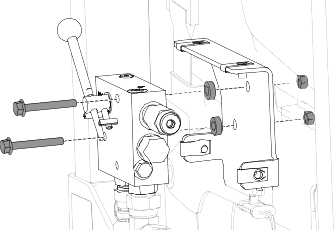

  14. Retire los pernos, las tuercas y los espaciadores que sujetan la válvula de control del arado a la placa de la válvula.
  15. Graphic
    G467525

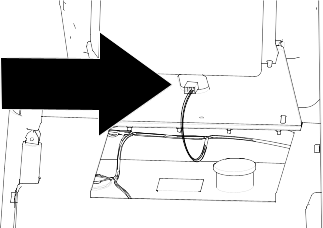

  16. Levante el asiento y desconecte el arnés del interruptor del asiento del interruptor del asiento.
  17. Graphic
    G467030

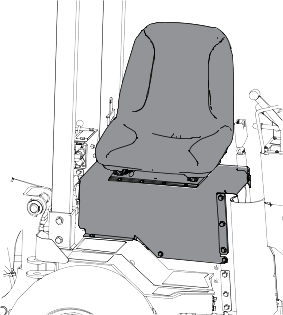

  18. Retire el asiento y el conjunto del soporte del asiento.
  19. Graphic
    G467524
  20. Desconecte el cable de señal y el cable de tierra del sensor del depósito de combustible del sensor del depósito de combustible.
  21. Graphic
    G467031

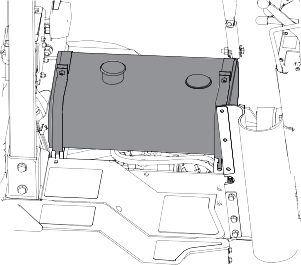

  22. Retire los pernos y las contratuercas de los flejes del depósito de combustible (4). Gire los flejes del depósito 90 grados y retírelos de las ranuras del soporte del depósito.
  23. Graphic
    G467522
  24. Levante el depósito de combustible y gírelo 90 grados a su posición de montaje.
    Nota: No es necesario vaciar el depósito de combustible para realizar este procedimiento.
    Girar el depósito de combustible facilita el acceso a las fijaciones de montaje del arado.
  25. Graphic
    G467520

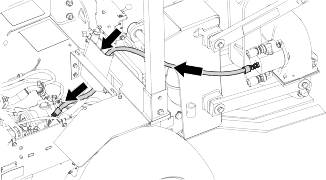

  26. Retire la manguera de drenaje de la carcasa (máquinas Pro Sneak solamente).
    1. Tire de la manguera de drenaje desde el arado, hacia abajo por la manga de la manguera y hasta el motor de tracción.
    2. Desconecte la manguera del motor de tracción y tapone el conector.
  27. Graphic
    G467521
  28. Retire los pernos de cabeza hexagonal embutidos y las tuercas con arandela prensada que sujetan la placa de acoplamiento rápido al bastidor trasero de la máquina.
  29. Aleje el accesorio de arado de la parte trasera del tractor con el polipasto o la carretilla elevadora.

Instalación del arado en la máquina

Piezas necesarias
1
Pasador de la cuchilla
1
Pasador con tirador
1
Pasador de bloqueo de giro
4
Perno (" × 1¼")
4
Contratuercas (")
2
Pasador de seguridad
  1. Utilice un polipasto para elevar el arado.

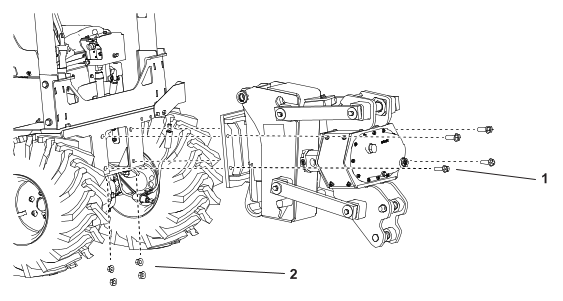

  2. Sujete el arado a la máquina.
    Graphic
    G463181
    1. Contratuerca (")

    2. Perno (" × 1¼")
  3. Apriete los 4 pernos de montaje a 257-313 N·m (189-231 pies-libra).
  4. Instale el pasador de bloqueo de giro.
    Graphic
    G463186

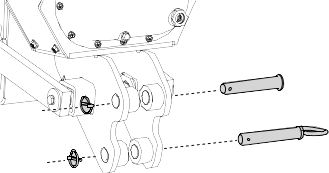

  5. Instale el pasador y el pasador con tirador en el arado y asegúrelos con pasadores de seguridad.
    Graphic
    G463185
  6. Gire el depósito de combustible a su posición inicial y sujételo con los flejes del depósito, usando los 4 pernos y las 4 contratuercas.
    Graphic
    G467031
  7. Conecte el cable de señal y el cable de tierra del sensor del depósito de combustible al sensor del depósito de combustible.
    Graphic
    G467524
  8. Instale el conjunto del asiento y el asiento.
    Graphic
    G467030
  9. Levante el asiento y conecte el arnés del interruptor del asiento al interruptor del asiento.
  10. Sujete la válvula de control del arado a la placa de la válvula usando los pernos, las tuercas y los espaciadores que se retiraron anteriormente.
    Nota: Para la instalación del Pro Sneak, siga los pasos descritos en Instalación de los acoplamientos para el Pro Sneak 365 antes de sujetar la válvula.
    Graphic
    G467523
  11. Sujete la cubierta a la placa de la válvula usando los pernos que se retiraron anteriormente.
    Graphic
    G467351
  12. Conecte el conector del interruptor de punto muerto a la válvula de control de la caja de engranajes del arado.
  13. Asegúrese de que la distancia entre el sensor y la palanca de la válvula es de 0.32 cm (").
    Graphic
    G467843

Instalación de los acoplamientos para el Pro Sneak 365

Piezas necesarias
1
Conector grande
1
Adaptador pequeño
    Graphic
    G466810

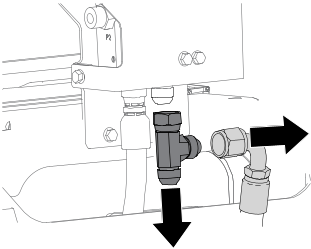

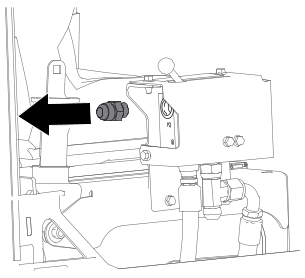

  1. Retire el acoplamiento existente del lateral de la válvula del arado.
  2. Graphic
    G466808

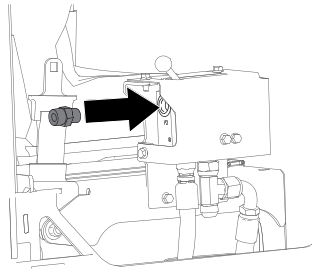

  3. Instale el adaptador pequeño.
  4. Graphic
    G466809

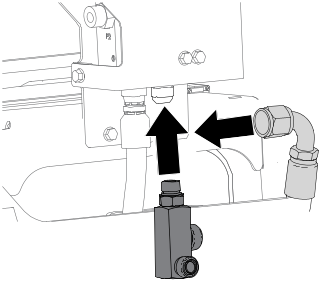

  5. Desconecte la manguera y retire el acoplamiento existente de la parte inferior de la válvula del arado.
  6. Graphic
    G466807
  7. Instale el conector grande y conecte la manguera.

Instalación de las mangueras hidráulicas

Piezas necesarias
1
Manguera hidráulica, 91 cm (36")
1
Manguera hidráulica, 84 cm (33")
1
Manga antiabrasiva, 94 cm (37")
1
Manga antiabrasiva, 84 cm (33")
1
Codo de 90 grados
1
Codo de 90 grados
1
Adaptador de 90 grados
2
Brida de 51 cm (20")
4
Brida de 18 cm (7¼")

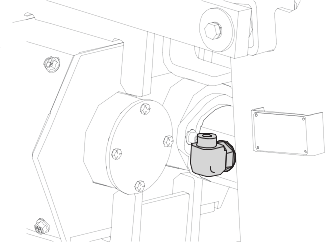

  1. Instale el adaptador de 90 grados en el motor del arado.
    Graphic
    G467842

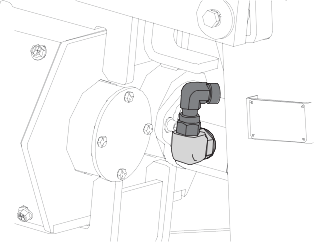

  2. Instale el acoplamiento de 90 grados en el adaptador.
    Graphic
    G467841
  3. Instale el otro acoplamiento de 90 grados en el otro lado del motor del arado.
    Graphic
    G463187
  4. Instale las mangas antiabrasivas sobre las mangueras.

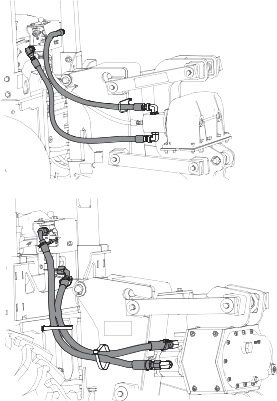

  5. Enrute la manguera de 91 cm (36") desde la válvula de control del arado vibratorio hasta el acoplamiento del lado izquierdo del arado.
  6. Enrute la manguera de 84 cm (33") desde el conector de la parte inferior de la válvula de control del arado vibratorio hasta el conjunto de acoplamientos del lado derecho del arado.

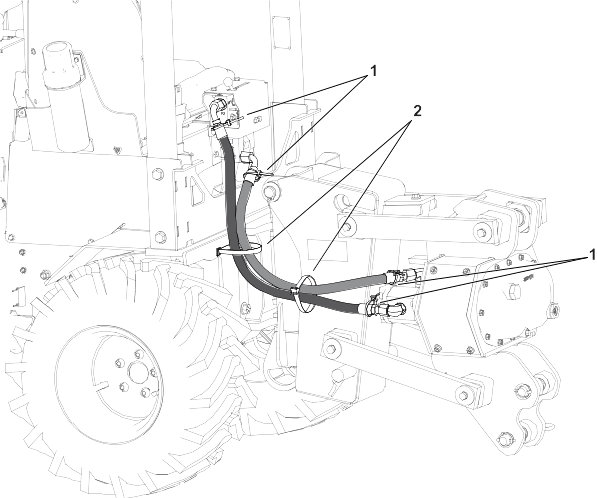

  7. Sujete las mangueras con las bridas.
    Graphic
    G463182
    1. Brida de 51 cm (20")
    2. Brida de 18 cm (7¼")
  8. Pruebe la instalación:
    1. Compruebe el fluido hidráulico.
    2. Conecte la batería.
    3. Encienda la máquina.
      Si la máquina no se enciende, compruebe que la distancia del sensor de punto muerto es de 0.32 cm (").
    4. Eleve el arado.
    5. Baje el arado.
