Energiexpansionssats

1. Skruva loss skruvarna som håller fast den främre batterikåpan och ta bort kåpan.

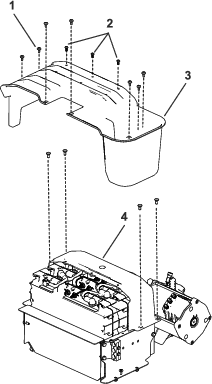

   Figur 1

   1. Ansatsskruv
   2. Plastite®-skruv
   3. Främre kåpa
   4. Bakre kåpa

2. Lossa skruvarna som håller fast den bakre batterikåpan och skjut kåpan bakåt.

1. Skjut försiktigt bort isoleringskåpan från anslutningen på starkströmskabeln vid motorstyrenhetens anslutning (B-) och (B+).

2. Använd en digital multimeter för att mäta spänningen över styrenhetsanslutningarna (B+) och (B-) på motorstyrenheten.

   Important: Om den uppmätta spänningen är högre än 1 VDC väntar du 15 minuter och mäter den utgående spänningen igen. Om det behövs fortsätter du att vänta och mäta den utgående spänningen tills den är lägre än 1 VDC.

3. Montera isoleringskåporna över anslutningarna (B+) och (B-) på motorstyrenheten.

1. Dra ut maskinkablagekontakten från port D1 eller D2 vid det främre batteriet.

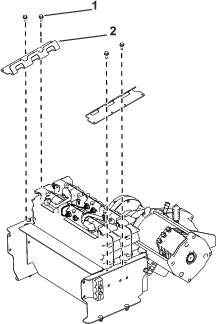

   Figur 2

   1. Skruv (¼ x ¾ tum)
   2. Kontakt (maskinkablage)

2. Skjut bort isoleringskåpan från batteriets minuspol på det främre batteriet och skruva loss skruven som håller fast batterikabeln vid batteriet.

3. Skjut bort isoleringskåpan från batteriets pluspol och skruva loss skruven som håller fast batterikabeln vid batteriet. Maskinsidans pluskabel som tas bort från anslutningen sätts tillbaka på pluspolen på det nya batteriet.

1. Skruva loss flänshuvudskruvarna som håller fast batteriets vänstra och högra låsfästen på batteriets sidofästen och ta bort låsfästena från maskinen.



   Figur 3

   1. Flänshuvudskruv
   2. Låsfäste

2. Skruva loss de två flänshuvudskruvarna som håller fast motorkabelklämmorna vid motorkabelfästet.



   Figur 4

   1. Skruv (¼ × 1 ½ tum)
   2. Motorkabelklämma
   3. Skruv (5/16 × ¾ tum)
   4. Motorkabelfäste

3. Skruva loss de fyra flänshuvudskruvarna som håller fast den främre batteripanelen och motorkabelfästet på batteriets två sidofästen och ta bort motorkabelfästet från maskinen.

4. Skjut den främre batteripanelen framåt tills hålen i panelen är i linje med de främre hålen i batteriets sidofästen.

5. Rikta in hålet i motorkabelfästet med hålen i batteriets sidofästen och montera fästena löst med de fyra flänshuvudskruvarna. Se Figur 6. Fästet vänds från positionen det togs bort från.



   Figur 5

   1. Skruv (¼ × 1 ½ tum)
   2. Motorkabelklämma
   3. Skruv (5/16 × ¾ tum)
   4. Motorkabelfäste

1. Montera tillvalsbatteriet på maskinen framför det främre batteriet. Se till att det är framåtvänt på samma sätt som de batterier som redan är monterade.

2. Dra åt flänshuvudskruvarna som håller fast den främre panelen till 16 Nm.



   Figur 6

   1. Skruv (¼ × 1 ½ tum)
   2. Motorkabelklämma
   3. Skruv (5/16 × ¾ tum)
   4. Motorkabelfäste

3. Dra kablarna genom klämman och dra sedan åt flänshuvudskruvarna som håller fast motorkabelklämmorna till ett moment på 11 Nm.

4. Rikta in låsfästena mot batterierna och hålet i låsfästena med batteriets sidofästen.

5. Skruva dit låsfästena på batteriets sidofästen och dra sedan åt flänshuvudskruvarna till ett moment på 16 Nm.



   Figur 7

   1. Flänshuvudskruv
   2. Låsfäste

Delar som behövs till detta steg:

1. Montera de nya plus- och minuskablarna för att ansluta det främre och de mellersta batterierna samt den tidigare borttagna pluskabeln till det nya batteriets pluspol. Se Figur 8. Dra åt skruvarna till ett moment på 11 Nm.



   Figur 8

   1. Klämma för fördelningskablage
   2. Maskinkablage
   3. Befintlig pluskabel
   4. Skruv (¼ x ¾ tum)
   5. Pluskabel
   6. Minuskabel

2. Sätt tillbaka huvudkablaget som du tog bort tidigare i D1 eller D2.

3. Anslut fördelningskablaget mellan batteriet i mitten och det nya batteriet i de öppna D1- eller D2-portarna på varje batteri.

4. Använd fästdonen som du tog bort tidigare för att montera kåporna. Börja med den bakre kåpan. Dra åt ansatsskruvarna till 10 Nm och dra åt de tre Plastite®-skruvarna som fäster kåporna till varandra till 2 Nm.

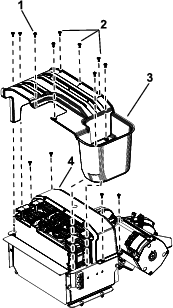

   Figur 9

   1. Ansatsskruv
   2. Plastite®-skruv
   3. Främre kåpa
   4. Bakre kåpa
