Kit de ampliación de energía

1. Retire los tornillos que sujetan la cubierta delantera de la batería, y retire la cubierta.

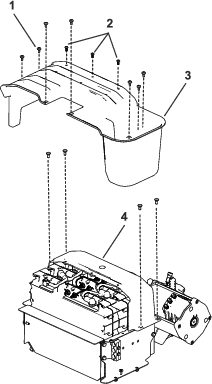

   Figura 1

   1. Tornillo de cuello largo
   2. Tornillo Plastite®
   3. Cubierta delantera
   4. Cubierta trasera

2. Retire los tornillos que fijan la cubierta trasera de la batería y deslice la cubierta hacia atrás.

1. Retire cuidadosamente el capuchón aislante del terminal del cable de alta corriente del controlador del motor (B-) y del terminal (B+).

2. Utilice un multímetro digital para medir el voltaje entre el terminal del controlador (B+) y el terminal B) del controlador del motor.

   Important: Si el voltaje medido es superior a 1 VCC, espere 15 minutos y mida de nuevo el voltaje de salida. Si es necesario, siga esperando y midiendo el voltaje de salida hasta que sea inferior a 1 VCC.

3. Coloque los capuchones aislantes sobre el terminal (B+) y el terminal (B-) del controlador del motor.

1. En la batería más adelantada, desenchufe el conector del arnés de cables de la máquina del conector D1 o D2.



   Figura 2

   1. Tornillo (¼" × ¾")
   2. Conector (arnés de cables de la máquina)

2. Retire el capuchón aislante del borne negativo de la batería más adelantada y retire el tornillo que sujeta el cable de la batería a la batería.

3. Retire el capuchón aislante del borne positivo de la batería y retire el tornillo que sujeta el cable de la batería a la batería. El cable positivo del lado de la máquina que se retira de este borne se instalará en el borne positivo de la batería nueva.

1. Retire los tornillos con arandela prensada que sujetan las pletinas de sujeción de las baterías a los soportes laterales de las baterías, y retire las pletinas de la máquina.

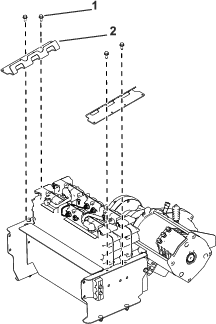

   Figura 3

   1. Tornillo con arandela prensada
   2. Pletina de sujeción

2. Retire los 2 tornillos con arandela prensada que sujetan las abrazaderas de los cables del motor al soporte de los cables del motor.



   Figura 4

   1. Tornillo (¼" × 1½")
   2. Abrazadera de los cables del motor
   3. Tornillo (5/16" × ¾")
   4. Soporte de los cables del motor

3. Retire los 4 tornillos con arandela prensada que sujetan el panel delantero de las baterías y el soporte de los cables del motor a los 2 soportes laterales de las baterías, y retire el soporte de los cables del motor de la máquina.

4. Deslice el panel delantero de las baterías hacia adelante hasta que los orificios del panel queden alineados con los orificios delanteros de los soportes laterales de las baterías.

5. Alinee el orificio del soporte de los cables del motor con los orificios de los soportes laterales de las baterías y monte provisionalmente los soportes con los 4 tornillos con arandela prensada, como se muestra en la Figura 6. El soporte estará invertido respecto a su posición original.



   Figura 5

   1. Tornillo (¼" × 1½")
   2. Abrazadera de los cables del motor
   3. Tornillo (5/16" × ¾")
   4. Soporte de los cables del motor

1. Monte la batería opcional en la máquina, por delante de la batería más adelantada. Asegúrese de que está orientada hacia adelante, en la misma orientación que las baterías que ya están instaladas.

2. Apriete los tornillos con arandela prensada que sujetan el panel delantero a 16 N·m.



   Figura 6

   1. Tornillo (¼" × 1½")
   2. Abrazadera de los cables del motor
   3. Tornillo (5/16" × ¾")
   4. Soporte de los cables del motor

3. Pase los cables a través de la abrazadera y luego apriete los tornillos con arandela prensada que sujetan las abrazaderas de los cables del motor a 11 N·m.

4. Alinee las pletinas de sujeción con las baterías y con el orificio de las pletinas de sujeción con los soportes laterales de las baterías.

5. Sujete las pletinas de sujeción a los soportes laterales de las baterías, y luego apriete los tornillos con arandela prensada a 16 N·m.



   Figura 7

   1. Tornillo con arandela prensada
   2. Pletina de sujeción

Piezas necesarias en este paso:

1. Instale los cables positivo y negativo nuevos para conectar las baterías más adelantada y la central, y el cable positivo de las baterías que retiró anteriormente al borne positivo de la batería nueva, como se muestra en la Figura 8. Apriete los tornillos a 11 N·m.



   Figura 8

   1. Clip de arnés de puente
   2. Arnés de la máquina
   3. Cable positivo existente de la batería
   4. Tornillo (¼" × ¾")
   5. Cable positivo de la batería
   6. Cable negativo de la batería

2. Vuelva a instalar el arnés principal que se retiró anteriormente en D1 o D2.

3. Conecte el arnés de puente entre la batería central y la batería nueva en los conectores abiertos D1 o D2 de cada batería.

4. Instale las cubiertas, primero la trasera, usando las fijaciones que se retiraron anteriormente. Apriete los tornillos de cuello largo a 10 N∙m y apriete los 3 tornillos Plastite® que unen las cubiertas a 2 N∙m.

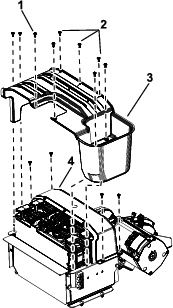

   Figura 9

   1. Tornillo de cuello largo
   2. Tornillo Plastite®
   3. Cubierta delantera
   4. Cubierta trasera
