Komunalno vozilo Workman® GTX EFI

Svakog dana pre pokretanja mašine obavite procedure pri svakom korišćenju / svakodnevne procedure navedene u .

Specifikacija vazdušnog pritiska u prednjim i zadnjim pneumaticima: od 1,65 bara do 2,07 bara

Important: Ne premašujte maksimalni vazdušni pritisak koji je naznačen na bočnom zidu pneumatika.

Note: Vazdušni pritisak neophodan u pneumaticima određen je korisnim teretom koji nameravate da prevozite.

1. Proverite vazdušni pritisak u pneumaticima.

   • Koristite manji vazdušni pritisak u pneumaticima za lakše korisne terete, manje kompaktno zemljište, ravnomerniju vožnju i smanjenje tragova pneumatika na tlu.

   • Koristite veći vazdušni pritisak u pneumaticima za teže korisne terete pri većim brzinama.

2. Ako je neophodno, podesite vazdušni pritisak u pneumaticima dodavanjem ili ispuštanjem vazduha iz pneumatika.

Слика 13

Pridržavajte se sledećih smernica da biste obezbedili pravilan učinak mašine.

• Proverite da li su kočnice ispolirane“; pogledajte Poliranje“ kočnica.

• Redovno proveravajte nivo tečnosti i ulja u motoru. Budite uvek pripravni na znake da se mašina ili njene komponente ne pregreju.

• Nakon pokretanja hladnog motora, neka se zagreje oko 15 sekundi pre korišćenja mašine.

  Note: Pustite motor neka se duže zagreva kada radite na niskim temperaturama.

• Menjajte brzinu mašine tokom rada. Izbegavajte brza pokretanja i brza zaustavljanja.

• Nije potrebno ulje za početnu razradu motora. Originalno motorno ulje je iste vrste koja je navedena za redovnu zamenu ulja.

• Pogledajte za sve posebne provere u kratkim vremenskim intervalima.

• Proverite položaj prednjeg vešanja i podesite ga ako je neophodno; pogledajte Podešavanje poravnanja prednjih točkova.

Koristite držač za dodatnu opremu na zadnjem delu tovarnog prostora da pričvrstite dodatnu opremu za zadnji deo mašine.

Kapacitet: 45 kg

1. Olabavite T“ ručku okretanjem u smeru kretanja kazaljke na satu (Слика 19).



   Слика 19

   1. Prihvatnik
   2. T“ ručka

2. Uvucite dodatnu opremu u prihvatnik dok rupe ne budu poravnate (Слика 19).

3. Pričvrstite sklopljenu dodatnu opremu za prihvatnu cev pomoću cilindričnog osigurača i rascepke koji su isporučeni sa dodatnom opremom.

4. Zategnite T“ ručku okretanjem u smeru suprotnom od kretanja kazaljke na satu (Слика 20).



   Слика 20

   1. T“ ručka

Pridržavajte se sledećih smernica kada utovarujete u tovarni prostor i koristite mašinu:

• Vodite računa o kapacitetu nosivosti mašine i ograničite težinu tereta koji prevozite u tovarnom prostoru kao što je navedeno u Спецификације i na pločici sa informacijama o bruto težini mašine.

  Note: Vrednost opterećenja navedena je samo za rad mašine na ravnoj površini.

• Smanjite težinu tereta koji prevozite u tovarnom prostoru kada koristite mašinu pod nagibom ili neravnom terenu.

• Smanjite težinu tereta koji prevozite kada materijali idu mnogo u visinu (i imaju visoko težište), kao što su naslagane cigle, grede ili džakovi đubriva. Rasporedite teret što je niže moguće da vam ne bi smanjivao preglednost prostora iza mašine kada je koristite.

• Držite teret u centru tako što ćete ga utovariti u tovarni prostor na sledeći način:

  • Ravnomerno rasporedite težinu u tovarnom prostoru od jedne do druge strane.

    Important: Veća je verovatnoća da dođe do prevrtanja ako je tovarni prostor natovaren samo sa 1 strane.

  • Ravnomerno rasporedite težinu u tovarnom prostoru od prednjeg do zadnjeg dela.

    Important: Moguć je gubitak kontrole upravljanja ili prevrtanje mašine ako postavite teret iza zadnje osovine, a trenje prednjih točkova se smanji.

• Budite posebno oprezni kada u tovarnom prostoru prevozite vangabaritni teret, naročito kada u tovarnom prostoru ne možete da centrirate težinu vangabaritnog tereta.

• Kad god je to moguće, pričvrstite teret vezivanjem za teretni prostor tako da se ne pomera.

• Kada prevozite tečnosti, budite oprezni kada vozite mašinu uzbrdo ili nizbrdo, kada naglo menjate brzinu ili se zaustavljate ili kada vozite preko neravnog terena.

Kapacitet tovarnog prostora iznosi 0,28 m³. Količina (zapremina) materijala koji možete da postavite u tovarni prostor bez prekoračivanja vrednosti opterećenja mašine se može značajno razlikovati u zavisnosti od gustine materijala.

Pogledajte tabelu u nastavku za ograničenja zapremine tereta raznih materijala:

1. Sedite na mesto operatera, umetnite ključ u prekidač kontakta i okrenite ga u smeru kretanja kazaljke na satu u položaj UKLJUčENO ili POKRETANJE.

   Postoje 2 režima pokretanja mašine:

   • Pokretanje papučicom – okrenite ključ u prekidaču kontakta u položaj UKLJUčIVANJE i pritisnite papučicu gasa.

     Note: Kada sklonite stopalo sa papučice gasa, motor će se isključiti.

   • Pokretanje ključem – okrenite ključ u prekidaču kontakta u položaj POKRETANJE i motor će ostati uključen dok ključ ne okrenete u položaj ISKLJUčENO.

   Note: Kada koristite režim za pokretanje ključem, možete da aktivirate parkirnu kočnicu i da se udaljite od mašine dok motor i dalje radi, a akumulator se puni.

   Note: Ako okrenete ključ u položaj POKRETANJE, motor će zaverglati dok se ne pokrene. Ako motor vergla duže od 10 sekundi, vratite ključ u položaj ISKLJUčIVANJE i utvrdite problem (npr. potrebno je aktivirati ručicu čoka, proverite da li je prečišćivač vazduha zapušen, pobrinite se da rezervoar za gorivo bude pun, svećica je neispravna itd.) pre ponovnog pokretanja motora.

   Note: Kada je mašina opremljena opcionim rezervnim alarmom, ako ručicu menjača pomerite u položaj za smer kretanja UNAZAD dok je prekidač kontakta u položaju UKLJUčIVANJE ili položaju POKRETANJE, oglasiće se zvuk upozorenja za operatera da je mašina podešena za smer kretanja unazad.

2. Pomerite ručicu menjača u željeni smer kretanja mašine.

3. Deaktivirajte parkirnu kočnicu.

4. Lagano nagazite papučicu gasa.

   Note: Ako je motor hladan, pritisnite i zadržite papučicu gasa na pola puta i povucite ručicu čoka u položaj UKLJUčIVANJE. Nakon što se motor zagreje, vratite ručicu čoka u položaj ISKLJUčIVANJE.

Important: Prilikom zaustavljanja mašine na nagibu, koristite nožnu kočnicu da biste je zaustavili i aktivirajte parkirnu kočnicu da biste zadržali mašinu u mestu. Zadržavanje mašine na uzbrdici pomoću dodavanja gasa može da ošteti mašinu.

1. Pomerite stopalo sa pedale gasa.

2. Lagano nagazite pedalu kočnice da biste primenili nožnu kočnicu dok se mašina potpuno ne zaustavi.

   Note: Zaustavni put može da varira u zavisnosti od opterećenja i brzine mašine.

1. Zaustavite mašinu pomoću radne kočnice tako što ćete nagaziti i zadržati papučicu kočnice.

2. Aktivirajte parkirnu kočnicu tako što ćete povući ručicu parkirne kočnice prema sebi.

3. Okrenite ključ suprotno od smera kretanja kazaljke na satu u ISKLJUčEN položaj.

4. Uklonite ključ.

• Budite pažljivi kada utovarate ili istovarate mašinu u prikolicu ili kamion.

• Koristite rampe za utovar pune širine za utovar mašine u prikolicu ili kamion.

• Pričvrstite mašinu bezbedno.

Pogledajte Слика 21 i Слика 22 za lokacije pričvršćivanja mašine.

Note: Utovarite mašinu na prikolicu sa prednjim krajem mašine okrenutim licem napred. Ako to nije moguće, pričvrstite trakom haubu mašine za okvir, ili skinite haubu i transportujte je i pričvrstite zasebno ili bi hauba mogla da se otkači tokom transporta.

Слика 21

1. Vučna ruda i mesta za privezivanje (prednji deo mašine)

Слика 22

1. Zadnja mesta za privezivanje

U hitnom slučaju, možete vući mašinu na kratkom rastojanju; međutim, to ne bi trebalo da bude standardna radna procedura.

Vučenje mašine je posao za 2 osobe. Ako morate da pomerite mašinu na neko značajno rastojanje, transportujte je na kamionu ili prikolici; pogledajte Vučenje prikolice

1. Uklonite pogonski kaiš sa mašine; pogledajte Zamena pogonskog kaiša.

2. Pričvrstite vučnu liniju za rudu na prednjem delu rama mašine (Слика 21).

3. Pomerite ručicu menjača u položaj NEUTRALNO i deaktivirajte parkirnu kočnicu.

Mašina može da vuče prikolice. Vučna kuka je dostupna za mašinu. Za više detalja obratite se ovlašćenom distributeru kompanije Toro.

Kada prevozite teret ili vučete prikolicu, nemojte preopteretiti mašinu ili prikolicu. Preopterećivanje bilo mašine bilo prikolice može dovesti do lošeg učinka ili oštećenja kočnica, osovine, motora, menjača-diferencijala, serva, vešanja, strukture karoserije ili pneumatika.

Uvek natovarite prikolicu sa 60% težine tereta u prednjem kraju prikolice. Ovo postavlja oko 10% bruto težine prikolice (GTW) na vučnu kuku mašine.

Da bi se obezbedilo adekvatno kočenje i vuča, uvek opteretite tovarni prostor kada koristite prikolicu. Ne premašujte ograničenja bruto težine prikolice ili bruto težine vozila.

Izbegavajte parkiranje mašine sa prikolicom na uzbrdici. Ako morate da parkirate na uzbrdici, aktivirajte parkirnu kočnicu i poduprite točkove prikolice.

1. Parkirajte mašinu na ravnoj površini.

2. Pomerite menjač na položaj NEUTRALNO.

3. Aktivirajte parkirnu kočnicu.

4. Zaustavite motor i uklonite ključ.

5. Ispraznite i podignite tovarni prostor.

Important: Kad god pokrenete mašinu za rutinsko održavanje i/ili dijagnostiku, pobrinite se da zadnji točkovi mašine budu 25 mm iznad tla, sa zadnjom osovinom podignutom na podupirače.

• Tačka za podizanje na prednjem delu mašine nalazi se ispred rama, iza vučne rude (Слика 23).



  Слика 23

  1. Prednja tačka za podizanje

• Tačka za podizanje na zadnjem delu mašine se nalazi ispod cevi osovine (Слика 24).

Слика 24

1. Zadnje tačke za podizanje

Da biste podigli sklop sedišta, gurnite sklop sedišta unapred dok se ne nasloni uz volan (Слика 26).

Da biste spustili sklop sedišta, gurnite sklop sedišta unazad dok ne nalegnu u prvobitan položaj (Слика 26).

Слика 26

1. Gurnite sklop sedišta unapred u podignut položaj (Слика 26).

2. Prevucite sklop sedišta u stranu da ga izvučete iz osovinica i podignite sklop sedišta naviše (Слика 27).



   Слика 27

   1. Osovinice

Prevucite sklop sedišta na osovinice i spustite sklop sedišta (Слика 28).

Слика 28

1. Osovinice

Specifikacija maziva: Mobilgrease XHP™-222

1. Podignite tovarni prostor i pričvrstite ga potpornom šipkom.

2. Na omotaču sajle gasa, otpustite prednju kontranavrtku i pritegnite zadnju kontranavrtku da biste povećali malu brzinu praznog hoda (Слика 42).



   Слика 42

   1. Omotač sajle gasa
   2. Kontranavrtke
   3. Ručica gasa

3. Testirajte prazan hod u velikoj brzini pomoću tahometra:

   1. Pobrinite se da ručica menjača bude u NEUTRALNOM položaju.

   2. Upalite motor.

   3. Potpuno pritisnite papučicu gasa i izmerite brzinu motora pomoću tahometra; brzina motora treba da iznosi između 3.650 o/min i 3.750 o/min. Ako to nije slučaj, isključite motor i podesite kontranavrtke sajle gasa.

      Important: Ne smanjujte veliku brzinu praznog hoda. Testirajte pomoću tahometra da biste se uverili da je velika brzina praznog hoda između 3650 o/min i 3750 o/min.

4. Spustite i pričvrstite tovarni prostor.

Proverite da li na linijama, priključcima i klemama za gorivo ima znakova curenja, propadanja, oštećenja ili labavosti.

Note: Pre korišćenja mašine, popravite svaku komponentu sistema za gorivo koja je oštećena ili curi.

1. Parkirajte mašinu na ravnoj površini.

2. Aktivirajte parkirnu kočnicu.

3. Zaustavite motor i uklonite ključ.

4. Podignite tovarni prostor i poduprite ga potpornom šipkom.

5. Odvojite akumulator; pogledajte Odvajanje akumulatora.

6. Postavite čistu posudu ispod filtera ulja i zamenite ga kao što je prikazano na Слика 43.



   Слика 43

7. Spojite akumulator i spustite tovarni prostor; pogledajte Povezivanje akumulatora.

Napon akumulatora: 12 V sa 300 A (hladno pokretanje motora) na –18 °C.

• Neka akumulator uvek bude čist i do kraja napunjen.

• Ako su priključci akumulatora korodirali, očistite ih rastvorom od 4 dela vode i 1 dela sode bikarbone.

• Nanesite tanak sloj sredstva za podmazivanje na priključke akumulatora kako biste sprečili koroziju.

Odvajanje akumulatora

Упозорење

Nepravilno sprovođenje kablova akumulatora može dovesti do oštećenja mašine i kablova i izazvati varničenje. Varnice mogu dovesti do eksplozije gasova iz akumulatora, a time i do telesne povrede.

• Uvek odspojite negativni (crni) kabl akumulatora pre nego što odspojite pozitivni kabl (crveni).

• Uvek ponovo spojite pozitivni (crveni) kabl akumulatora pre nego što ponovo spojite negativni (crni) kabl.

• Neka vam pričvrsna šipka akumulatora uvek bude na mestu da bi štitila i pričvrstila akumulator.

Упозорење

Može doći do kratkog spoja terminala akumulatora ili metalnih alata sa metalnim komponentama mašine i pojave varnica. Varnice mogu dovesti do eksplozije gasova iz akumulatora, a time i do telesne povrede.

• Pri uklanjanju ili postavljanju akumulatora, vodite računa da terminali akumulatora ne dodirnu metalne delove mašine.

• Vodite računa da metalni alat ne izazove kratak spoj između terminala akumulatora i metalnih delova mašine.

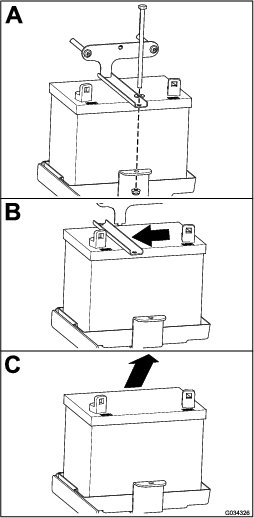

Odvojite akumulator kako je prikazano na Слика 45.

Слика 45

Povezivanje akumulatora

Povežite akumulator kako je prikazano na Слика 48.

Слика 48

1. Proverite da li su pneumatici i naplatke oštećeni ili pohabani.

   Note: Nezgode na radu, kao što je udaranje ivičnjaka, mogu da oštete pneumatike ili naplatke, a takođe i da poremete poravnanje točka, tako da proveravajte stanje pneumatika nakon nezgode.

2. Pritegnite navrtke točka momentom od 108 N∙m do 122 N∙m.

Sa volanom na centralnom položaju (Слика 53), okrenite volan ulevo ili udesno. Ako volan okrenete više od 13 mm ulevo ili udesno, a točkovi se ne okrenu, proverite sledeće komponente upravljačkog sistema i vešanja da biste bili sigurni da nisu labave ili oštećene:

• Spoj sklopa osovine volana sa zupčastom letvom

  Important: Proverite stanje i sigurnost zaptivke konusnog zupčanika (Слика 54).

• Vučne poluge sklopa zupčaste letve

Слика 53

1. Volan u centralnom položaju
2. 13 mm od centra volana

Слика 54

1. Zaptivka konusnog zupčanika

Tip tečnosti: SAE 80W-90 (API MT-1) ili SAE 80W-90 (API GL-5)

1. Parkirajte mašinu na ravnoj površini.

2. Aktivirajte parkirnu kočnicu.

3. Zaustavite motor i uklonite ključ.

4. Uklonite čep otvora za punjenje na menjaču diferencijala (Слика 58).

   Note: Nivo tečnosti treba da bude u ravni sa dnom čepa otvora za punjenje.



   Слика 58

   1. Čep za ispuštanje
   2. Čep otvora za punjenje

5. Ako je nivo tečnosti nizak, uklonite čep otvora za punjenje i dodajte navedenu tečnost dok ne prelije otvor (Слика 58).

6. Vratite čep otvora za punjenje na mesto i pritegnite ga momentom od 20 N∙m do 27 N∙m.

Tip tečnosti: SAE 80W-90 (API MT-1) ili SAE 80W-90 (API GL-5)

Kapacitet za tečnost: 1,6 l

1. Postavite posudu za pražnjenje ispod čepa za ispuštanje (Слика 58).

2. Uklonite čep otvora za punjenje i zaptivku (Слика 58).

   Note: Zadržite čep i zaptivku za postupak montaže u koraku 6.

3. Uklonite čep za ispuštanje i zaptivku omogućavajući tečnosti da potpuno iscuri (Слика 58).

   Note: Zadržite čep za ispuštanje i zaptivku za postupak montaže u koraku 4.

4. Montirajte čep za pražnjenje sa zaptivkom i pritegnite ga momentom od 20 N∙m do 27 N∙m.

5. Napunite menjač-diferencijal navedenom tečnošću dok ona ne krene da curi iz otvora.

6. Montirajte čep otvora za punjenje sa zaptivkom i pritegnite ga momentom od 20 N∙m do 27 N∙m.

Prilikom obavljanja rutinskih radova održavanja i/ili dijagnostike motora, prebacite menjač-diferencijal u NEUTRALNI stepen prenosa. Mašina ima NEUTRALNI položaj na ručici menjača brzina, koji kontroliše neutralni stepen prenosa menjača-diferencijala. Obavite sledeće korake da biste se pobrinuli da ručica menjača u neutralnom položaju pravilno kontroliše neutralni stepen prenosa-menjača:

1. Postavite menjač brzina u NEUTRALNI položaj.

2. Okrenite sekundarno kvačilo (Слика 65) da biste videli da li se slobodno okreće u NEUTRALNOM položaju.

3. Postavite menjač brzina u položaj za kretanje NAPRED.

4. Okrenite sekundarno kvačilo (Слика 65) da biste videli da li okreće zadnje točkove.

5. Postavite menjač brzina u položaj za kretanje UNAZAD.

6. Okrenite sekundarno kvačilo (Слика 65) da biste videli da li okreće zadnje točkove.

7. Ako ijedan od ovih testova bude neuspešan, pređite na Podešavanje neutralnog položaja menjača.

1. Otpustite kontranavrtke na sajli menjača i podesite koliko je neophodno (Слика 59).



   Слика 59

   1. Ručica menjača
   2. Šipka zatezača
   3. Sajla menjača
   4. Kontranavrtke

2. Testirajte položaj menjača pomeranjem menjača u 3 različita položaja i proverom da biste videli da li se ručica menjača (Слика 59) pravilno pomera prilikom menjanja brzina; pogledajte Ručica menjača i indikator stepena prenosa.

3. Proverite da li svi položaji funkcionišu pravilno ponavljanjem koraka u Proveravanje neutralnog položaja menjača.

1. Podignite i zabravite tovarni prostor.

2. Uklonite 3 zavrtnja koji pričvršćuju poklopac kvačila i uklonite poklopac (Слика 60).

   Note: Zadržite poklopac i zavrtnje za kasniju montažu.



   Слика 60

   1. Poklopac
   2. Zavrtnji

3. Temeljno komprimovanim vazduhom očistite unutrašnjost poklopca i unutrašnje delove kvačila.

4. Montirajte poklopac kvačila i pričvrstite ga pomoću 3 zavrtnja (Слика 60) koje ste uklonili u koraku 2.

5. Spustite tovarni prostor.

1. Podignite i zabravite tovarni prostor; pogledajte Podizanje tovarnog prostora u položaj za servisiranje.

2. Uklonite zavrtnje koji pričvršćuju poklopac primarnog kvačila kao što je prikazano na Слика 61.

   Important: Budite pažljivi prilikom uklanjanja poklopca kvačila; opruga je pod kompresijom.

   Important: Zabeležite orijentaciju oznake X na sklopu poklopca kvačila za kasniju montažu.



   Слика 61

   1. Odstojnik kvačila

3. Uklonite oprugu.

4. Dodajte ili uklonite odstojnike da biste prilagodili brzinu. Koristite sledeću tabelu da biste odredili potrebnu količinu odstojnika.

   Odstojnici	Maksimalna brzina
   2 (standardno)	26 km/h
   3	19 km/h
   4	14 km/h
   5	9 km/h
   6	6 km/h

   Important: Nemojte da koristite mašinu ako barem 2 odstojnika kvačila nisu na mestu.

5. Montirajte oprugu i poklopac kvačila.

   Important: Pobrinite se da oznaka X bude postavljena na svoj prvobitni položaj.

6. Pritegnite zavrtnjeve momentom od 179 N∙m do 228 N∙m.

Important: Rad motora sa začepljenom mrežicom, prljavim ili začepljenim rashladnim rebrima ili uklonjenim rashladnim kućištima će dovesti do oštećenja motora zbog pregrevanja.

Important: Nikad nemojte da čistite motor peračem pod pritiskom zato što voda može da prodre u sistem za gorivo.

Očistite usis, rashladna rebra i spoljašnje površine motora.

Note: Komponente za hlađenje motora čistite češće prilikom rada u veoma prašnjavim i prljavim uslovima.

1. Aktivirajte parkirnu kočnicu povlačenje ručice parkirne kočnice perna sebi, dok ne osetite napetost.

2. Ako ne osetite napetost kada povlačite ručicu parkirne kočnice prema sebi na 11,4 cm do 16,5 cm od simbola P“ na instrument tabli, onda treba da podesite parkirnu kočnicu; pogledajte Podešavanje parkirne kočnice.

1. Pobrinite se da parkirna kočnica bude deaktivirana.

2. Podupiračima podignite zadnji deo mašine; pogledajte Podizanje mašine.

3. Koristite 2 ključa, sa jednim zadržite na mestu stubić za podešavanje na čeljusti, a drugim otpustite kontranavrtku za ¼ obrtaja (Слика 62).



   Слика 62

   1. Stubić za podešavanje
   2. Kontranavrtka
   3. Čeljust

4. Dok držite stubić za podešavanje i kontranavrtku na mestu, okrenite stubić za podešavanje da biste ga pritegli (Слика 62).

   Note: Obavljajte ovaj korak dok ne počnete da osećate otpor na točkiću.

5. Dok držite stubić za podešavanje i kontranavrtku na mestu, otpustite za ¼ obrtaja (Слика 62).

6. Dok držite stubić za podešavanje i kontranavrtku na mestu, pritegnite kontranavrtku (Слика 62).

7. Obavite korake od 1 do 6 i sa druge strane.

8. Potvrdite da je parkirna kočnica podešena na adekvatnu zategnutost; pogledajte Provera parkirne kočnice.

   Note: Ako ne možete da podesite parkirnu kočnicu do željene zategnutosti, moguće je da su se istrošile kočione pločice i da treba da se zamene. Za pomoć se obratite ovlašćenom distributeru kompanije Toro.

Tip kočione tečnosti: DOT 3

1. Parkirajte mašinu na ravnoj površini.

2. Aktivirajte parkirnu kočnicu.

3. Zaustavite motor i uklonite ključ.

4. Podignite haubu kako biste imali pristup glavnom kočionom cilindru i rezervoaru (Слика 63).



   Слика 63

   1. Otvor za punjenje (rezervoar)
   2. Poklopac rezervoara
   3. Kočiona tečnost DOT 3

5. Pogledajte indikator nivoa tečnosti na boku rezervoara (Слика 64).

   Note: Nivo bi trebalo da bude iznad oznake minimuma.



   Слика 64

   1. Rezervoar za kočionu tečnost
   2. Oznaka minimuma

6. Ako je nivo tečnosti nizak, učinite sledeće:

   1. Očistite oblast oko poklopca rezervoara i uklonite poklopac (Слика 63).

   2. Dodajte kočionu tečnost DOT 3 u rezervoar dok nivo ne pređe oznaku minimuma (Слика 64).

      Note: Nemojte prepuniti motor sa kočionom tečnosti.

   3. Postavite poklopac rezervoara na mesto (Слика 63).

7. Zatvorite haubu mašine.

Important: Kočnice su ključna bezbednosna komponenta mašine. Pažljivo ih pregledajte u propisanom intervalu i obezbedite optimalni učinak i bezbednost.

• Proverite da li je kočiona obloga oštećena ili pohabana. Ako je obloga (kočiona pločica) debljine manje od 1,6 mm, zamenite kočionu oblogu.

• Proverite zadnju ploču i ostale komponente da li pokazuju znake prekomernog habanja i deformacije. Zamenite deformisane komponente.

• Proverite kočionu tečnost; pogledajte Provera nivoa kočione tečnosti.

Obratite se ovlašćenom distributeru kompanije Toro da pregleda i ako je potrebno zameni pločice nožne i parkirne kočnice.

Obratite se ovlašćenom distributeru kompanije Toro.

1. Podignite tovarni prostor; pogledajte Podizanje tovarnog prostorau položaj za istovar.

2. Otpustite navrtku osovinice startera-generatora (Слика 65).

3. Poravnajte polugu za izdizanje između nosača motora i startera.

4. Pritisnite nadole polugu za izdizanje da biste okrenuli starter nadole u žleb dok zategnutost kaiša ne omogući samo 6 mm savijanja kaiša primenom sile od 44 N∙m (Слика 65).

5. Rukom pritegnite navrtku osovinice i uklonite polugu za izdizanje (Слика 65).

6. Pritegnite navrtku osovinice momentom od 88 N∙m do 115 N∙m.

7. Spustite tovarni prostor.

Ako sigurnosna brava tovarnog prostora nije podešena, tovarni prostor će vibrirati gore-dole dok vozite mašinu. Možete da podesite sigurnosnu bravu da zabravi tovarni prostor čvrsto uz šasiju.

1. Potvrdite da je tovarni prostor zabravljen.

   Note: Ako tovarni prostor ne može da se zabravi, prihvatnik je najverovatnije previše nisko. Ako tovarni prostor može da se zabravi, ali vibrira gore-dole dok vozite, prihvatnik je najverovatnije previše visoko.

2. Podignite tovarni prostor; Podizanje tovarnog prostorau položaj za istovar.

3. Otpustite 2 zavrtnja na prihvatniku i pomerite ga gore ili dole, u zavisnosti da li je previsoko ili prenisko (Слика 66).



   Слика 66

   1. Zavrtnji
   2. Prihvatnik

4. Pritegnite 2 zavrtnja na prihvatniku (Слика 66).

5. Potvrdite da je podešavanje dobro tako što ćete nekoliko puta zabraviti tovarni prostor.

Operite mašinu prema potrebi koristeći samo vodu ili blagi deterdžent. Možete koristiti krpu kada perete mašinu.

Important: Nemojte koristiti slanu ili korišćenu vodu da biste očistili mašinu.

Important: Nemojte koristiti opremu za pranje pod pritiskom za pranje mašine. Oprema za pranje pod pritiskom može oštetiti elektrosistem, odlepiti važne nalepnice ili oprati neophodne masnoće na lokacijama sa trenjem. Izbegavajte preteranu upotrebu vode u blizini upravljačke table, motora i akumulatora.

Important: Nemojte prati mašinu dok je motor u radu. Pranje mašine dok je motor u radu može dovesti do unutrašnjih oštećenja motora.
