Sikkerhed
Kølesystem – Sikkerhed
-
Indtagelse af motorkølevæske kan forårsage forgiftning. Opbevares utilgængeligt for børn og kæledyr.
-
Udslip af varm kølervæske under tryk eller berøring af den varme køler og de omgivende dele kan forårsage alvorlige forbrændinger.
-
Lad altid motoren køle af i mindst 15 minutter, før kølerdækslet tages af.
-
Brug en klud, når kølerdækslet åbnes, og åbn det langsomt, så damp kan slippe ud.
-
-
Betjen ikke maskinen, medmindre dækslerne er monteret.
-
Hold fingre, hænder og tøj væk fra den roterende ventilator og drivremmen.
-
Sluk for motoren, og tag nøglen ud, før der foretages vedligeholdelsesarbejde.
Montering
Klargøring af maskinen
-
Parker maskinen på en plan flade.
-
Aktiver parkeringsbremsen.
-
Sluk motoren, og tag nøglen ud.
Dræning af kølevæsken
Advarsel
Hvis motoren har kørt, kan varm kølevæske under tryk slippe ud og forårsage forbrændinger.
-
Åbn ikke for og tilføj ikke kølevæske til køleren. Dette leder luft ind i systemet og fører til beskadigelse af motoren. Påfyld kun kølevæske på beholderen.
-
Åbn ikke kølerdækslet, når motoren kører.
-
Brug en klud, når kølerdækslet åbnes, og åbn dækslet langsomt, så damp kan slippe ud.
-
Hæv ladet, og placer sikkerhedsstøtten på den udstrakte løftecylinder for at fastgøre ladet.
-
Fjern kølerdækslet.
-
Fjern reservetankens dæksel.
-
Afmonter den nederste kølerslange, og lad kølevæsken løbe ned i en dræningsbakke.
Montering af kølersættet
Dele, der skal bruges til dette trin:
| Fjederlås | 2 |
| Sekskantbolt (5/16" x ⅝") | 4 |
| Øvre monteringsplade | 1 |
| Flangebøsning | 4 |
| Firkantsmøtrik | 4 |
| Kølerens øvre beslag | 1 |
| Skrue | 5 |
| Kølermonteringsenhed | 1 |
| Kortslutningsledningnet | 1 |
| Nedre monteringsplade | 1 |
| Kølerenhed | 1 |
-

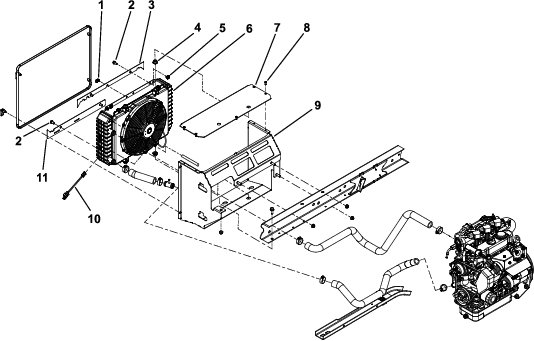

Fjern den eksisterende køler og tilhørende fastgørelsesanordninger.
-
Fjern den eksisterende kølermonteringsenhed og tilhørende fastgørelsesanordninger.
-
Monter den nye kølermonteringsenhed.
-
Monter køleren, ventilatoren og ledningsnettet.
-
Monter det øvre kølerbeslag og tilhørende fastgørelsesanordninger.
-
Monter den nedre monteringsplade og tilhørende fastgørelsesanordninger.
-
Monter den øvre monteringsplade og tilhørende fastgørelsesanordninger.
-
Skær den eksisterende slange fra køleren til reservetanken til 66 cm, og før slangen som vist nedenfor.
Påfyldning af kølesystemet
Specifikationer for kølesystemet:
-
Kølesystemets kapacitet: 3,7 l
-
Kølevæsketype: en 50/50-blanding af vand og permanent ethylenglycolfrostvæske

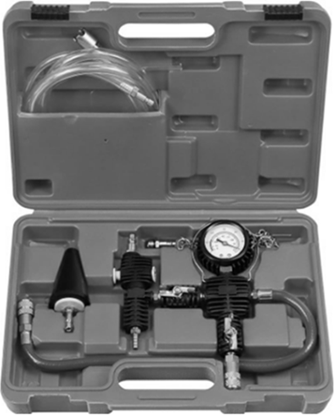

Note: Dit vakuumpåfyldningsværktøj kan se anderledes ud end det, der er vist nedenfor. Toro sælger ikke vakuumpåfyldningsværktøjet, men du kan købe et hos en værktøjsleverandør.
-

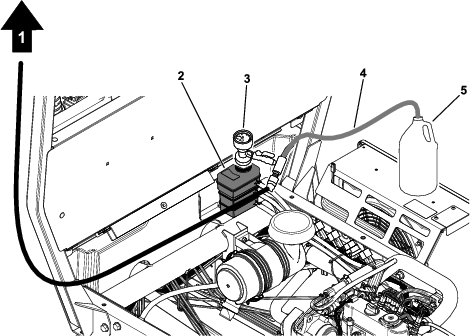

Når kølesystemet er tomt, monteres vakuumpåfyldningsværktøjet på kølevæskens reservetank.
-
Sæt kølesystemet i vakuum ved -12 PSIG.
-
Anbring vakuumpåfyldningsværktøjets sugeslange i den færdigblandede kølevæske.
-
Fyld kølesystemet helt op med kølevæske, og fyld kølevæskens reservetank op til det korrekte niveau.
Kølesystemets kapacitet: 3,7 l
-
Sæt reservetankens dæksel på.
-
Start og kør motoren til den normale driftstemperatur, og bekræft, at kølesystemet er fyldt, og at der ikke er luft i systemet.
