Greensmaster® eFlex®1021-greenklippare

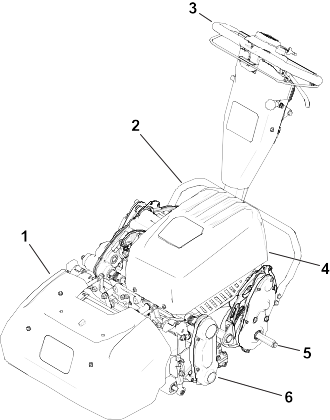

Product Overview

G407048

Grskorg
Std
Handtag
Batteripaket
Transporthjulaxel
Klippenhet

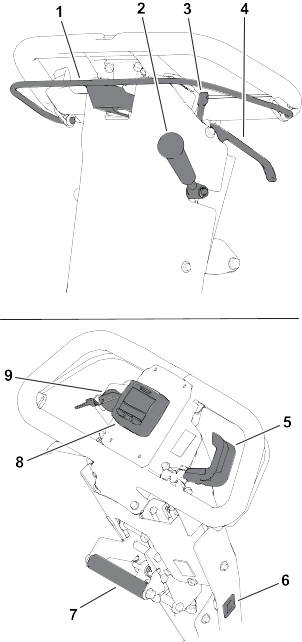

Reglage

G407032

Kopplingsreglage
Klippenhetens drivningsspak
Parkeringsbromssprr
Driftsbromsspak
Hastighetsreglage
Timmtare
Lyfthjlpshandtag
InfoCenter
Tndningsls

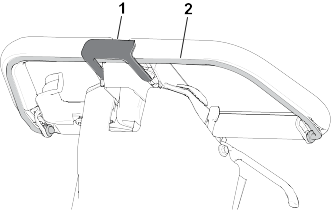

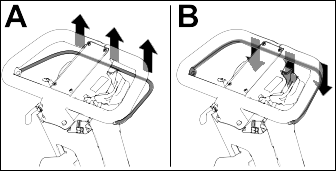

Kopplingsreglage

Koppla in eller ur hjuldrivningen med kopplingsreglaget.

Koppla in hjuldrivningen : Dra spaken uppåt och håll den mot handtaget.
Koppla ur hjuldrivningen : Släpp spaken.

G404693

Hastighetsreglage

G404708

Minska motorvarvtal : Vrid spaken uppåt.
Öka motorvarvtal : Vrid spaken nedåt.

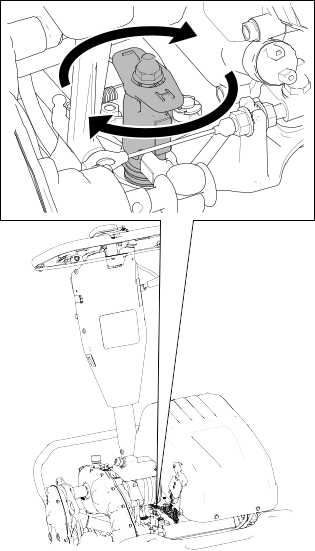

Cylinderhastighetsreglage

G426885

Ställ in cylinderhastigheten med cylinderhastighetsreglaget.

Hög cylinderhastighet: Vrid vredet så att ”H” på vredet riktas mot maskinens främre del.
Låg cylinderhastighet: Vrid vredet så att ”L” på vredet riktas mot maskinens främre del.

Tändningslås

Starta maskinen: Dra nyckeln till påslaget läge.
Stänga av maskinen: Dra nyckeln till avstängt läge.

Driftsbromsspak

G404699

Dra driftbromsspaken mot handtaget för att sakta ned eller stanna maskinen.

Parkeringsbromsspärr

G404700

Koppla in parkeringsbromsen : Vrid parkeringsbromsspärren mot dig medan driftsbromsspaken är inkopplad.
Koppla ur parkeringsbromsen : Dra driftsbromsspaken mot handtaget.

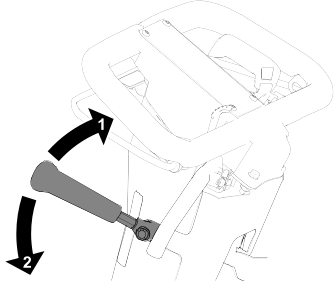

Klippenhetens drivningsspak

G404701

Koppla in eller ur klippenheten med klippenhetens drivningsspak medan kopplingsreglaget är aktiverat.

Koppla in klippenheten : För spaken nedåt.
Koppla ur klippenheten : För spaken uppåt.

Timmätare

Timmätaren registrerar motorns totala drifttid för att underlätta schemaläggning av regelbundet underhåll.

LCD-skärm för InfoCenter

LCD-skärmen InfoCenter visar information om maskinen som t.ex. batteriets laddning, hastigheten och olika typer av diagnostisk och annan information om maskinen och batteriet. Följande figur illustrerar InfoCenter och huvudinformationsskärmen.

G404709

Strömlampa/felindikator – tänds när du slår på maskinen. Lampan blinkar även när ett fel har uppstått i maskinen.
Batteriladdningsindikator – när batteriet är helt laddat är alla rutorna i indikatorn helt svarta. Allteftersom kraft förbrukas fylls rutorna med vitt från höger till vänster medan batteriet laddas ur. När endast en av rutorna fortfarande är svart är batteriet nästan urladdat. Maskinen går in i ett energisparläge som begränsar hastigheten med 25 %. Du bör omedelbart ladda batteriet.
Indikator för fellogg – den här ikonen visar att ett fel har loggats som måste undersökas.
Inställning av hastighetsreglage – hur snabbt rutorna blir svarta från vänster till höger beror på inställningen av hastighetsreglaget. När alla rutorna är fyllda med vitt är maskinen i nolläge.
Menyåtkomst/tillbakaknapp – tryck på den här knappen för att få åtkomst till InfoCenter-menyerna. Du kan också använda den för att gå ut ur menyn som du använder.
Nedåtknapp – använd den här knappen för att bläddra nedåt i menyerna.
Högerknapp – använd den här knappen när du vill öppna en meny där en högerpil indikerar ytterligare innehåll.

Obs! Knapparnas funktioner kan ändras beroende på omständigheterna. Vid varje knapp visas en ikon som förklarar den aktuella funktionen.

Menyobjekt för InfoCenter

Huvudmeny

Menyobjekt	Beskrivning
Fel	Felmenyn innehåller en lista med de senaste maskinfelen som uppstått. Se servicehandboken eller kontakta en auktoriserad Toro-återförsäljare för mer information om felmenyn.
Service	Servicemenyn innehåller information om maskinen som t.ex. antal brukstimmar och batteriets användning och status.
Diagonstik	Diagnostikmenyn innehåller en lista över maskinens olika aktuella statusar. Den kan användas för att felsöka vissa problem eftersom den snabbt visar vilka av maskinens reglage som är på och av.
Inställningar	I menyn Inställningar kan du ställa in InfoCenter-skärmen efter egna önskningar.

Om	I menyn Om står maskinens modellnummer, serienummer och programvaruversion.

Servicemeny

Menyobjekt	Beskrivning
Timmar	Visar antalet timmar som maskinen har varit påslagen.
Klipptid	Visar antalet timmar som cylindern har varit påslagen.
Kraftförbrukning	Visar kraften som batteriet levererar i Watt.
Batteriladdning	Visar batteriets aktuella laddning i procent av den totala kapaciteten.
Batteriström	Visar strömstyrkan som batteriet levererar i Amp.
Batterispänning	Visar batteriets potential i Volt.
Total användning	Visar den totala batterianvändningen i amperetimmar.
Kapacitet	Ange den aktuella batterikapaciteten i amperetimmar.
Laddningscykler	Visar den totala mängden batteriladdningscykler. En laddningscykel definieras av förfarandet att ansluta och koppla bort laddaren.
Batteritimmar	Visar det totala antalet timmar som batteriet har varit aktivt.
Slipning	Ställer in maskinen på slipningsläge.
Energi	Visar den sammanlagda energin som batteriet tillfört under sin livstid i Wattimmar.

Diagnostikmenyn

Menyobjekt	Beskrivning
Nyckel på	Visar ifall tändningsnyckeln är på eller av.
Hjuldrivning	Visar ifall hjuldrivningen är inkopplad eller urkopplad.
Gasreglage	Visar gasreglagets inställning i volt (används för att beräkna önskat varvtal).
Reglage	Anger reglagets inställningar i volt.
Önskat varvtal	Visar önskat motorvarvtal enligt hastighetsreglagets inställningar.
Motorvarvtal	Visar det faktiska motorvarvtalet.
12 V-tillförsel	Visar strömtillförsel #1 från kontrollern till givaren.
5 V-tillförsel	Visar strömtillförsel #2 från kontrollern till givaren.
CAN-buss	Visar status för maskinens kommunikationsbuss

Menyn Inställningar

Menyobjekt	Beskrivning
Språk	Med den här inställningen kan du ändra språket som används i InfoCenter.
Enheter	Med den här inställningen kan du ändra enheterna som används i InfoCenter. Menyalternativen är brittiska standardenheter och metriska.
LCD-bakgrundsbelysning	Med den här inställningen kan du öka eller minska LCD-skärmens ljusstyrka.
LCD-kontrast	Med den här inställningen kan du ändra kontrasten mellan mörka och ljusa områden på LCD-skärmen.

Menyn Om

Menyobjekt	Beskrivning
Modell	Visar maskinens modellnummer.
SN	Visar maskinens serienummer.
S/W Rev	Visar versionsnumret för maskinens programvara.

Obs! Om du ändrar språket eller kontrasten av misstag till en inställning där du inte längre förstår eller kan se displayen ska du kontakta en auktoriserad Toro-återförsäljare så att du kan få hjälp med att återställa displayen.

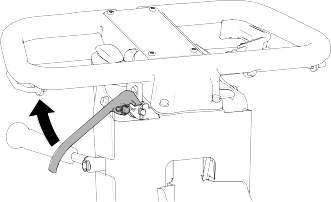

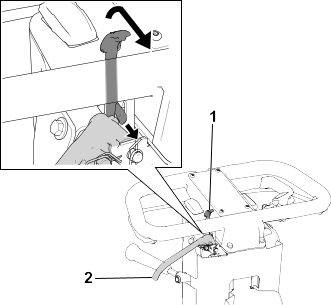

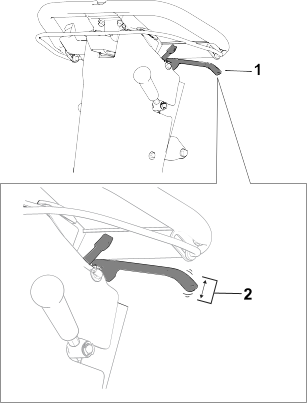

Reglage för handtagshöjdsjustering

G404702

Dra upp reglaget för handtagshöjdsjustering

och höj eller sänk handtagshöjden till ett bekvämt arbetsläge.

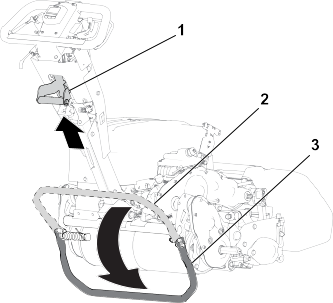

Stöd

Använd stödet när du monterar eller tar bort transporthjulen eller klippenheten.

G407049

Var försiktig

Maskinen är tung och kan orsaka ryggproblem om den lyfts på fel sätt.

Tryck ned stödet med foten och använd bara lyfthjälpshandtaget för att höja upp maskinen. Om du försöker att höja upp maskinen på stödet på något annat sätt kan det leda till skador.

Läget för Transporthjulservice :

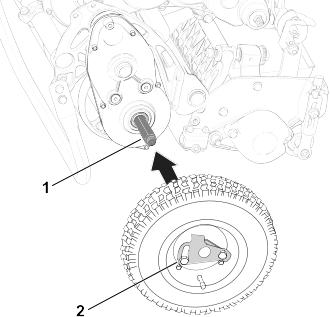

Använd stödet när du monterar transporthjulen. Sätt foten på stödet samtidigt som du drar lyfthjälpshandtaget uppåt och bakåt.
Förvaringsläget :
1. Håll foten på stödet samtidigt som du sänker drivtrumman till marken.
2. Ta bort foten från stödet och lämna plats för att låta stödet dras in i förvaringsläget.

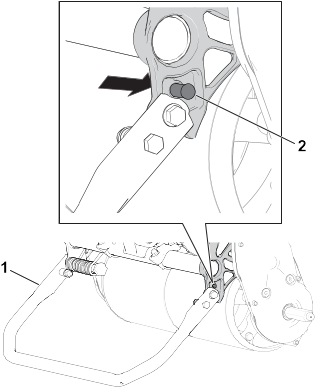

Läget förKlippenhetsservice :
För att förhindra att maskinen tippar bakåt när klippenheten tas bort ska du sänka stödet och skjuta ut fjädersprinten så att den håller stödet i rätt läge.

G404706

Stöd – läget för klippenhetsservice
Fjädersprint

Specifikationer

Obs! Delarnas specifikationer och utformning kan ändras utan föregående meddelande.

Bredd	91 cm
Torrvikt*	97 kg
Klippbredd	53 cm
Klipphöjd	Se bruksanvisningen för klippenheten.
Klämma	Beror på cylinderhastighet och cylinderdrivskivans läge.

Klipphastighet	3,2 km/h till 5,6 km/h
Transporthastighet	8,5 km/h
*Endast traktorenhet. Information om varje enskild klippenhets vikt finns i klippenhetens bruksanvisning.

Elektriska specifikationer

Spänning	48 V
Ström	DC ()
Amperetimmar	25,6 Ah
IP-värde	IP65

Redskap/tillbehör

Det finns ett urval av godkända redskap och tillbehör från Toro som du kan använda för att förbättra och utöka maskinens kapacitet. Kontakta en auktoriserad återförsäljare eller auktoriserad Toro-distributör, eller gå till www.Toro.com för att se en lista över alla godkända redskap och tillbehör.

Använd endast originalreservdelar och tillbehör från Toro för att garantera optimal prestanda och fortlöpande säkerhet för produkten.

Drift

Före användning

Säkerhet före användning

Allmän säkerhet

Låt aldrig barn eller någon som inte har fått utbildning använda eller utföra underhåll på maskinen. Lokala föreskrifter kan begränsa användarens ålder. Det är ägaren som ansvarar för att utbilda alla förare och mekaniker.
Lär dig hur du använder utrustningen på ett säkert sätt och bekanta dig med manöverreglage och säkerhetsskyltar.
Stäng av maskinen, ta ut nyckeln (i förekommande fall) och vänta tills alla rörliga delar har stannat innan du kliver ur förarsätet. Låt maskinen svalna innan du justerar, rengör, förvarar eller utför underhåll på den.
Lär dig att stanna maskinen och att snabbt stänga av motorn.
Kontrollera att förarkontrollreglage, säkerhetsbrytare och skyddsanordningar sitter fast och fungerar som de ska. Kör inte maskinen om dessa inte fungerar som de ska.
Inspektera området där maskinen ska användas och ta bort föremål som maskinen kan slunga iväg.

Utföra dagligt underhåll

Utför procedurerna som ska utföras dagligen eller före varje användning, vilka anges i underhållsschemat, innan du startar maskinen för dagen.

Justera klipphastigheten

Fastställ lämplig klipphastighet enligt följande tabell:

Klipphastighet

Cylinderhastighet	Drivskivans läge	Klippenhet
Cylinderhastighet	Drivskivans läge	8 knivar	11 knivar	14 knivar
Låg	Låg	7,3 mm	5,3 mm	4,2 mm
Låg	Hög	6,1 mm	4,4 mm	3,5 mm
Hög	Låg	5,9 mm	4,3 mm	3,4 mm
Hög	Hög	5,0 mm	3,6 mm	2,8 mm

Justera cylinderhastighetsreglaget till den Höga eller Låga inställningen efter behov.
Ställ in cylinderdrivskivan på klippenheten i Högt eller Lågt läge efter behov. Se klippenhetens bruksanvisning.

Under användning

Säkerhet vid användning

Allmän säkerhet

Ägaren/operatören kan förebygga och ansvarar för olyckor som kan ge upphov till personskador eller skador på egendom.
Använd lämpliga kläder, inklusive ögonskydd, långbyxor, rejäla och halkfria skor samt hörselskydd. Sätt upp långt hår och använd inte hängande smycken eller löst sittande kläder.
Kör inte maskinen om du är sjuk, trött eller påverkad av alkohol eller läkemedel.
Håll koncentrationen helt på maskinen när du använder den. Delta inte i aktiviteter som kan distrahera dig, eftersom personskador eller materiella skador då kan uppstå.
Säkerställ att alla drivenheter är i neutralläge, att parkeringsbromsen är inkopplad och att du sitter i förarsätet innan du startar maskinen.
Håll kringstående och barn borta från arbetsområdet. Se till att gräskorgen är monterad på maskinen och var försiktig om medarbetare måste närvara.
Använd endast maskinen om du har god sikt, så att du kan undvika gropar och dolda faror.
Använd inte maskinen när det finns risk för blixtnedslag.
Var försiktig när du klipper vått gräs. Dåligt fotfäste kan göra att du halkar och faller.
Håll händer och fötter borta från klippenheten.
Titta bakåt och nedåt innan du backar för att se till att vägen är fri.
Var mycket försiktig när du backar eller drar maskinen mot dig.
Var försiktig när du närmar dig hörn med skymd sikt, buskage, träd eller andra objekt som kan försämra sikten.
Stanna klippenheten om du inte klipper.
Koppla ur klippenhetens drivning och stäng av maskinen innan du ställer in klipphöjden.
Lämna aldrig en maskin som är i gång utan uppsikt.
Gör följande innan du kliver ur förarsätet:
- Parkera maskinen på ett plant underlag.
- Koppla ur klippenheten/klippenheterna.
- Koppla in parkeringsbromsen.
- Stäng av maskinen och ta ut nyckeln (i förekommande fall).
- Vänta tills alla rörliga delar har stannat.
Stäng av maskinen innan du tömmer korgen.
Stäng av maskinen och koppla ur klippenhetens drivning i följande situationer:
- Innan du laddar den
- Innan du rensar blockeringar
- Innan du tar bort gräskorgen
- Innan du kontrollerar, rengör eller underhåller klippenheten
- När du har kört på något främmande föremål eller om det uppstår onormala vibrationer. Kontrollera noga om klippenheten har skadats och reparera eventuella skador innan du startar och kör maskinen igen.
- Innan du lämnar förarplatsen
Använd endast tillbehör och redskap som har godkänts av The Toro® Company.

Säkerhet på sluttningar

Sluttningar är en betydande faktor vid olyckor som orsakas av att föraren förlorat kontrollen eller att maskinen välter, vilket kan innebära livsfara eller leda till allvarliga personskador. Du ansvarar för säker drift i sluttningar. Du måste vara extra försiktig när du kör maskinen i en sluttning. Vidta följande åtgärder innan du använder maskinen i en sluttning:
- Läsa sluttningsanvisningarna i bruksanvisningen och på maskinen och förstå dessa.
- Dagligen utvärdera förhållandena på platsen för att fastställa om sluttningen är säker för maskindrift. Använd sunt förnuft och gott omdöme vid utvärderingen. Förändringar i terrängen, t.ex. fukt, kan snabbt påverka hur maskinen fungerar i en sluttning.
Kör tvärs över sluttningar, aldrig uppåt eller nedåt i dem. Kör aldrig maskinen i mycket branta eller våta sluttningar. Dåligt fotfäste kan göra att du halkar och faller.
Identifiera faror nere vid slutet av sluttningen. Kör inte maskinen nära stup, diken, flodbäddar, vatten eller andra riskfyllda områden. Maskinen kan välta plötsligt om ett hjul kör över en kant eller kanten ger vika. Håll ett säkert avstånd mellan maskinen och eventuella riskfyllda områden. Använd ett handverktyg i sådana områden.
Undvik att starta, stänga av eller svänga med maskinen i sluttningar. Undvik att göra plötsliga ändringar i hastighet eller riktning – sväng långsamt och gradvis.
Använd inte maskinen under förhållanden där det råder tvekan om hjuldrivning, styrning eller stabilitet. Observera att maskinen kan tappa drivkraft om maskinen körs på vått gräs, tvärs över sluttningar eller nedför en sluttning. Om drivningen tappar dragkraft kan det leda till att maskinen glider och att du förlorar kontrollen över bromsning och styrning. Maskinen kan glida även om du stoppar drivningen.
Ta bort eller märk ut hinder som diken, hål, fåror, gupp, stenar eller andra dolda faror. Det kan finnas dolda hinder i högt gräs. Ojämn terräng kan få maskinen att välta.
Ställ dig inte i maskinens färdriktning om du förlorar kontrollen över maskinen.
Ha alltid en växel ilagd när du kör maskinen nedför en sluttning. Rulla inte nedför sluttningar i friläget (gäller endast enheter med växellådor).

Starta maskinen

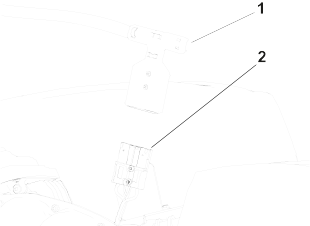

Se till att den T-formade kontakten på huvudkablaget är ansluten till huvudströmkällans kontakt
Se till att kopplingsreglaget är urkopplat.
Dra tändningslåset till påslaget läge.

Översikt för klippning

Transportera maskinen till arbetsområdet.
Starta maskinen, ställ in hastighetsreglaget på minskad hastighet, tryck ned handtaget för att höja upp klippenheten och koppla in hjuldrivningen för att transportera maskinen till greenens kant eller tillfart.
Stanna maskinen på kanten eller tillfarten.
Använd hastighetsreglaget för att öka maskinens hastighet, aktivera klippenheten, aktivera hjuldrivningen och kör maskinen till greenområdet, sänk ned klippenheten till marken och påbörja sedan klippningen.

Klipptips

Viktigt

Gräsklippet fungerar som ett smörjmedel under klippning. Om klippenheten används mycket utan gräsklipp kan klippenheten skadas.

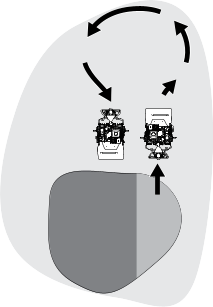

En green skall klippas i en rak fram och tillbaka-rörelse över gräset.
Undvik att klippa i cirklar eller vända maskinen på greenen för att minska slitage.

G404724

Sväng maskinen utanför greenen genom att höja klippcylindern (tryck ned handtaget) och gör en droppformad sväng på drivtrumman.
Klippning ska göras i vanlig gånghastighet. Höga hastigheter sparar lite tid och ger ett dåligt klippresultat.

G404728

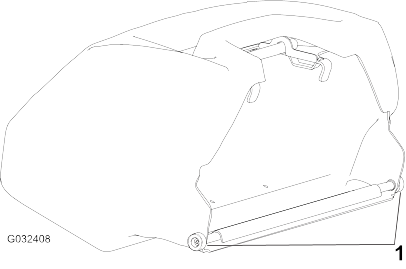

Använd inriktningsränderna på korgen som hjälp för att klippa i en rak linje tvärsöver greenen och hålla maskinen på samma avstånd från kanten på föregående klippning .

Stänga av maskinen

Släpp upp kopplingsreglaget.
För hastighetsreglaget till det långsamma läget.
Dra tändningslåset till avstängt läge och ta ut nyckeln.

Efter användning

Säkerhet efter användning

Allmän säkerhet

Stäng av maskinen, ta ut nyckeln (i förekommande fall) och vänta tills alla rörliga delar har stannat innan du kliver ur förarsätet. Låt maskinen svalna innan du justerar, rengör, förvarar eller utför underhåll på den.
Rengör maskinen från gräs och skräp för att förebygga brand.
Låt maskinen svalna innan du ställer undan maskinen i ett slutet utrymme.
Förvara inte maskinen i närheten av en öppen låga, gnista eller tändlåga, t.ex. på en varmvattenberedare eller någon annan apparat.

Använda maskinen efter klippning

Kör bort maskinen från greenen, tryck ned handtaget för att höja upp klippenheten, släpp upp kopplingsreglaget, koppla loss klippenheten och stäng av maskinen.
Avlägsna gräskorgen och töm den.
Montera gräskorgen på maskinen och flytta maskinen till förvaringsstället.

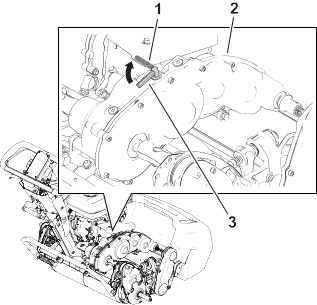

Koppla ur transmissionen

Du kan koppla ur trumman från transmissionen så att maskinen kan manövreras. Koppla ur transmissionen när du behöver flytta maskinen utan att starta den (t.ex. när du utför underhåll i ett slutet utrymme). Se till att du kopplar in transmissionen innan du använder maskinen.
G404730
1. Hjuldrivningsreglage – Urkopplat läge
2. Växellåda
3. Hjuldrivningsreglage – Inkopplat läge

Transportera maskinen

Montera transporthjulen

Du kan köpa en transporthjulsats som tillval (modell 04123). Kontakta din auktoriserade Toro-återförsäljare.

Säkerställ att däcken är pumpade till 0,83–1,03 bar.
Flytta stödet till läget för Transporthjulservice.

G406965

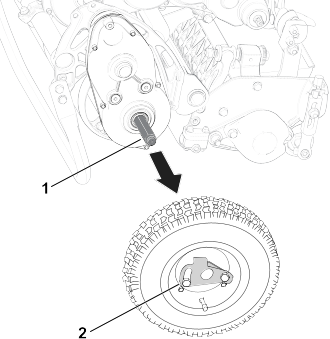

Skjut på ett hjul på en axel .
Vrid bort hjullåsklämman från hjulets mitt så att det kan glida längre in på axeln.
Vrid hjulet bakåt och framåt tills det sitter helt och hållet på axeln och låsklämman är fäst i gängan på axeln.
Upprepa proceduren på maskinens andra sida.
Sänk försiktigt ned maskinen från stödet.

Transportera maskinen med transporthjul

Använd transporthjulen för att transportera maskinen en kortare sträcka.

Montera transporthjulen.
Se till att hjuldrivnings- och cylinderdrivningsreglagen är i Neutralläget.
Starta motorn och ställ in gasreglaget på det Långsamma läget.
Luta maskinens främre del uppåt och koppla gradvis in hjuldrivningen.
Justera gasreglaget så att klipparen körs i önskad hastighet och transportera maskinen till önskad plats.

Ta bort transporthjulen

Släpp upp kopplingsreglaget, använd gasreglaget för att sänka motorns varvtal och stäng av motorn.
Flytta stödet till läget för Transporthjulservice.

G409803

Avlägsna transporthjulen genom att trycka ut hjullåsklämmorna ur axlarna .
Sänk försiktigt ned maskinen från stödet genom att sakta trycka framåt eller lyfta det nedre handtagsstödet och låta stödet fjädra tillbaka till Förvaringsläget.

Transportera maskinen

Använd ett släp för att transportera maskinen en längre sträcka. Var försiktig när maskinen lastas på eller av från släpet.

Obs! Du kan använda Toro TransPro-släpet för att transportera maskinen. Anvisningar om hur du lastar släpet finns i släpets bruksanvisning.

Kör försiktigt upp maskinen på släpet.
Stäng av motorn, koppla in parkeringsbromsen och vrid bränsleventilen till det avstängda läget.

Viktigt

Låt inte motorn vara igång när maskinen transporteras på ett släp eftersom detta kan skada maskinen.
Använd en ramp i fullbredd när du lastar maskinen på en släpvagn eller lastbil.
Säkra maskinen på släpet.

Batteridrift

Säkerhet för batteri och laddare

Allmänt

Felaktigt bruk eller underhåll av batteriladdaren kan leda till personskador. Följ alla säkerhetsföreskrifter för att minska riskerna.
Använd endast den medföljande laddaren för batteriladdning.
Bekräfta vilken spänning som är tillgänglig i ditt land innan du använder laddaren.
Vid anslutning till ett nätuttag utanför USA använder du vid behov en kontaktadapter med tillbörlig utformning för eluttaget.
Utsätt inte laddaren för väta och skydda den från regn och snö.
Användning av tillbehör som inte rekommenderas eller säljs av Toro kan leda till brandrisk, elektriska stötar och skador.
För att minska risken för batteriexplosion ska du följa dessa anvisningar och anvisningarna för all utrustning som du tänker använda i närheten av laddaren.
Batterier kan avge explosiva gaser om de är kraftigt överladdade.

Utbildning

Låt aldrig barn eller personer som saknar nödvändig utbildning använda eller utföra underhåll på laddaren. Lokala föreskrifter kan begränsa användarens ålder. Det är ägaren som ansvarar för att utbilda alla förare och mekaniker.
Läs, ta till dig och följ alla anvisningar på laddaren och i bruksanvisningen innan du använder laddaren. Bekanta dig med hur laddaren ska användas.

Förberedelser

Håll kringstående och barn på avstånd under laddning.
Använd lämpliga kläder under laddning, inklusive ögonskydd, långbyxor och kraftiga halkfria skor.
Stäng av maskinen och vänta i 5 sekunder tills maskinen är helt avstängd före laddning. Underlåtenhet att göra detta kan orsaka överslag.
Säkerställ att utrymmet är väl ventilerat under laddning.
Läs och följ samtliga laddningsföreskrifter.
Laddaren är endast avsedd för användning i nominella 120 och 240 V AC-kretsar och är utrustad med en jordningskontakt för 120 V AC-bruk. Vid användning i kretsar på 240 V kontaktar du en auktoriserad Toro-återförsäljare för att erhålla rätt strömsladd.

Drift

Ladda inte ett fruset batteri.
Använd sladden med varsamhet. Bär aldrig laddaren i sladden och dra aldrig i strömsladden när du ska koppla bort laddaren från uttaget. Utsätt inte sladden för värme och låt den inte komma i kontakt med olja eller vassa kanter.
Anslut laddaren direkt till ett jordat uttag. Anslut inte laddaren till ett ojordat uttag, inte ens med en adapter.
Manipulera inte den medföljande strömsladden eller kontakten.
Manipulera inte den medföljande strömsladden eller kontakten.
Undvik att placera metallföremål i närheten av eller på ett batteri. Det kan ge upphov till gnistor eller kortsluta elektriska delar, vilket kan leda till explosion.
Ta av dig metallföremål som ringar, armband, halsband och klockor när du arbetar med litiumjonbatterier. Ett litiumjonbatteri kan producera tillräckligt med ström för att orsaka en allvarlig brännskada.
Använd inte laddaren om inte sikten och belysningen är bra.
Använd lämplig förlängningssladd.
Om strömsladden är skadad när den sätts i kopplar du loss den från vägguttaget och kontaktar en auktoriserad Toro-återförsäljare för att byta sladden.
Koppla bort laddaren från eluttaget när den inte används, innan du flyttar den till en annan plats samt innan underhåll utförs på den.

Underhåll och förvaring

Förvara laddaren inomhus på en torr, säker plats som inte är tillgänglig för obehöriga användare.
Ta inte isär laddaren. Ta laddaren till en auktoriserad Toro-återförsäljare om service eller reparation behövs.
Lossa strömsladden från uttaget innan du påbörjar underhåll eller rengöring för att minska risken för elektriska stötar.
Underhåll eller byt vid behov ut etiketter med säkerhetsföreskrifter och instruktioner.
Använd inte laddaren med en skadad sladd eller kontakt. Byt omedelbart ut en skadad sladd eller kontakt.
Om laddaren har utsatts för stötar eller slag, tappats eller på annat sätt skadats ska du inte använda den, utan ta med den till en auktoriserad Toro-återförsäljare.

Transportera litiumjonbatteriet

Det amerikanska transportverket och andra internationella transportmyndigheter kräver att litiumjonbatterier transporteras i speciella förpackningar och att de endast transporteras av speditörer som har speciellt tillstånd att transportera batterier. I USA är det dock tillåtet att transportera batteriet medan det är monterat på maskinen som batteridriven utrustning, förutsatt att vissa föreskrifter följs. Kontakta det amerikanska transportverket eller lämplig myndighet i ditt land för mer information om vilka krav som finns för transport av eFlex eller eFlex-batteriet.

Kontakta din auktoriserade Toro-återförsäljare för detaljerad information om hur du skickar ett batteri.

Underhålla litiumjonbatteriet

Litiumjonbatteriet har tillräcklig laddningskapacitet för att utföra avsett arbete under batteriets livslängd. Med tiden kommer mängden arbete som batteriet kan utföra med en enda laddning att gradvis minska. I följande tabell anges ungefär hur mycket arbete maskinen kan förväntas utföra under de första fyra användningsåren:

År	Areal klippt per full laddning
1	3 809 m2
2	3 623 m2
3	3 252 m2
4	3 066 m2

Obs! Resultaten kan variera beroende på hur långt du behöver transportera maskinen, understålets kontaktinställning samt andra faktorer som diskuteras i det här avsnittet.

Följ skötselråden nedan för att garantera maximal livslängd på batteriet:

Öppna inte batteriet. Det finns inga delar som kan servas inuti batteriet. Om du öppnar batteriet ogiltigförklaras garantin. Batteriet skyddas av manipuleringsvarnande enheter.
Förvara/parkera maskinen i ett rent och torrt garage eller förvaringsområde och i skydd från direkt solljus och värmekällor. Förvara den inte i utrymmen där temperaturen understiger −30 °C eller överstiger 60 °C. Temperaturer utanför det här omfånget skadar batteriet. Höga temperaturer vid förvaring, särskilt då batteriet har hög laddning, minskar batteriernas livslängd.
Om maskinen ska stå stilla i längre än 10 dagar ska du se till att den står svalt, skyddad från direkt solljus och att den är minst 50 % laddad.
Om du klipper under varma förhållanden eller i solljus kan batteriet överhettas. Om detta inträffar visas en varning om hög temperatur i InfoCenter. Om detta sker så slutar maskinen att fungera medan cylindern är inkopplad och maskinen saktar ner.
Du ska omedelbart köra maskinen till en sval plats i skydd från solen, stänga av maskinen och låta batteriet svalna helt innan du fortsätter arbetet.
Håll batteriets hölje rent. Den vita färgen reflekterar solljuset så att värme inte byggs upp lika snabbt inuti batteriet. Ett smutsigt hölje ökar värmen i batteriet varje dag och minskar energikapaciteten.
Justera så att understålet bara nuddar lätt vid cylindern. Detta minskar mängden kraft som behövs för att driva cylindern och ökar mängden arbete som maskinen utför med varje laddning.

Använda litiumjonbatteriladdaren

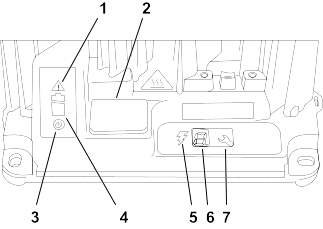

G404840

G404841

Felindikatorlampa
USB-portkåpa
Indikatorlampa för växelström
Indikatorlampa för batteriladdning
Indikatorlampa för laddningsuteffekt
LCD-skärm
Väljarknapp

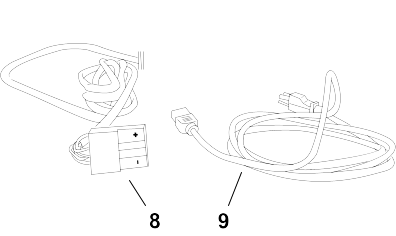

Utgående anslutning och sladd
Strömsladd

Ansluta till en strömkälla

Laddaren har en jordad kontakt med tre stift för att minska risken för elstötar (typ B). Om kontakten inte passar i vägguttaget finns det andra typer av jordade kontakter. Kontakta en auktoriserad Toro-återförsäljare.

Ändra inte laddaren eller strömsladdens kontakt på något sätt.

Fara

Om laddaren kommer i kontakt med vatten under användning kan elstötar uppstå, vilket kan innebära livsfara eller leda till personskador.

Hantera inte kontakten eller laddaren med våta händer eller medan du står i vatten.

Viktigt

Kontrollera regelbundet strömsladden så att inte det har gått hål på den eller finns sprickor i isoleringen. Använd inte en skadad sladd. Dra inte sladden genom stillastående vatten eller vått gräs.

Sätt strömsladdens laddarkontakt i det överensstämmande uttaget för ingående ström på laddaren.

Varning

En skadad laddarsladd kan leda till elektriska stötar och brand.

Inspektera den elektriska sladden noga innan du börjar använda laddaren. Använd inte laddaren om sladden är skadad; införskaffa en ny sladd.
Sätt i strömsladdens väggkontakt i ett jordat eluttag.

Ladda litiumjonbatteriet

Var försiktig

Om du försöker ladda batterierna med en laddare som inte tillhandahålls av Toro kan det leda till för hög värme och andra relaterade produktfel, vilket kan leda till egendomsskador och/eller personskador.

Ladda batteriet med den medföljande laddaren från Toro.

Rekommenderat temperaturintervall för laddning

Rekommenderad laddningstemperatur	0 °C till 45 °C
Låg laddningstemperatur (reducerad ström)	−10 °C till 0 °C
Hög laddningstemperatur (reducerad ström)	45 °C till 60 °C

Viktigt

Ladda endast batterierna inom det rekommenderade temperaturintervallet.

Obs! Laddaren kommer inte att fungera vid temperaturer som överskrider lägsta och högsta angivna temperatur.

Parkera maskinen på den plats som är avsedd för laddning över natten.
Koppla in parkeringsbromsen.
Stäng av maskinen och ta ut nyckeln.

G404842

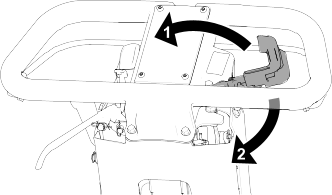

Koppla bort den T-formade kontakten från huvudkablaget till huvudströmkontakten på batteribasen.
Rengör och torka av både batteriet och laddarens kontakter.

Viktigt

Använd inte starka rengöringsmedel som försämrar hållfastheten hos plasten i kontakten. Använd inte icke-ledande fett på kontakten och batterikontakterna.
Rikta in de positiva kontakterna (markerade med ett ”+”) på laddarens kontakt och huvudströmkontakten och tryck ihop dem tills de låses ihop.

Bevaka laddningsförfarandet och felsökning

Obs! På LCD-statusskärmen visas meddelanden under laddningen. De flesta meddelanden är rutinmeddelanden.

Om ett fel uppstår blinkar indikatorlampan gult eller lyser med ett fast rött sken. Ett felmeddelande börjar med bokstaven E eller F (t.ex. E-0-1-1) och visas i InfoCenter med en siffra i taget.

Information om hur du åtgärdar ett fel finns i maskinens servicehandbok.

Koppla från laddaren

Koppla ur den T-formade kontakten från batteriets strömkontakt som sitter på batterilådan.

Viktigt

Dra inte i kablarna
Var försiktig när du lägger undan laddarens T-formade kontakt och sladden i förvaring så att de inte skadas.

Underhåll

Varning

Dåligt underhållna maskiner kan gå sönder i förtid och eventuellt skada dig eller andra.

Följ dessa anvisningar för att underhålla och hålla maskinen i gott bruksskick.

Obs! Vänster och höger sida på maskinen är lika med förarens vänstra respektive högra sida vid normal körning.

Viktigt

Luta inte maskinen i en vinkel som överstiger 25°. Olja tränger in i förbränningskammaren och/eller bränsle läcker ut ur tanklocket om maskinen lutas mer än 25°.

Viktigt

Mer information om underhållsrutiner finns i bruksanvisningen till motorn.

Säkerhet vid underhåll

Gör följande innan du kliver ur förarsätet:
- Parkera maskinen på ett plant underlag.
- Koppla ur klippenheten/klippenheterna.
- Se till att drivningen är i neutralläge.
- Koppla in parkeringsbromsen.
- Stäng av maskinen och ta ut nyckeln (i förekommande fall).
- Vänta tills alla rörliga delar har stannat.
Låt maskinens komponenter svalna innan du utför något underhåll.
Utför om möjligt inget underhåll på maskinen medan den är igång. Håll dig på avstånd från rörliga delar.
Om maskinen måste vara igång för att ett visst underhåll ska kunna utföras ska klädesplagg, händer, fötter och andra kroppsdelar hållas borta från klippenheten, redskapen och andra rörliga delar. Håll kringstående på behörigt avstånd.
Rengör klippenheten, drivningen, motorn och batteriet från gräs och skräp för att undvika eldsvåda.
Håll alla delar i gott bruksskick. Byt ut slitna och skadade delar och dekaler, eller ersätt de som saknas. Säkerställ säkert bruksskick genom att se till att alla fästelement är åtdragna på maskinen.
Undersök gräsuppsamlarens komponenter ofta och byt ut dem vid behov.
Använd endast originalreservdelar från Toro för att garantera att maskinen är säker och har optimal prestanda. Det kan vara farligt att använda reservdelar från andra tillverkare och det kan medföra att produktgarantin upphör att gälla.
Kontakta en auktoriserad Toro-återförsäljare vid eventuellt behov av större reparationer eller assistans.

Rekommenderat underhållsschema

Underhållsintervall	Underhållsförfarande	Artikelnr	Antal	Beskrivning
Före varje användningstillfälle eller dagligen	Rengör maskinen.	–	–	–
Var 750:e timme	Byt transmissionsvätskan.	505-183	1	Dexron VI syntetisk transmissionsvätska (18,9 liter)
En gång per år	Justera drivkabeln.	–	–	–

Kontrollista för dagligt underhåll

Kopiera sidan och använd den regelbundet.

Kontrollpunkt	Vecka:
Kontrollpunkt	Mån.	Tis.	Ons.	Tors.	Fre.	Lör.	Sön.
Kontrollera bromslåsspakens funktion.
Kontrollera om det finns missljud vid körning/användning.
Kontrollera justeringen av cylinder mot understål.
Kontrollera klipphöjdsinställningen.
Bättra på skadad lack.
Rengör maskinen.

Anteckningar om särskilda problem

Kontrollen utförd av:
Artikel	Datum	Information

Förberedelser för underhåll

Förbereda maskinen för underhåll

Varning

Någon skulle kunna starta maskinen medan du utför underhåll eller gör justeringar på den. Om maskinen startas av misstag kan du eller kringstående skadas allvarligt.

Släpp drivreglaget, koppla in parkeringsbromsen, ta ut nyckeln och koppla ur batteriet innan du utför något underhåll.

Parkera maskinen på en plan yta.
Koppla in parkeringsbromsen.
Stäng av maskinen.
Vänta tills alla rörliga delar har stannat innan du utför underhåll eller reparationer på maskinen, eller ställer den i förvar.
Koppla ur batteriet genom att dra ut den T-formade kontakten från huvudströmkontakten .

G404845

Underhålla elsystemet

Säkerhet för elsystemet

Koppla bort batteriet innan reparation utförs på maskinen.
Ladda batteriet i ett öppet och välventilerat utrymme, på avstånd från gnistor och öppna lågor. Koppla ur laddaren innan batteriet ansluts eller kopplas bort. Använd skyddskläder och isolerade verktyg.

Serva litiumjonbatteriet

De enda delarna som kan servas i batteriet är etiketterna. Kontakta en auktoriserad Toro-återförsäljare om problem uppstår med batteriet.

Varning

Batteriet innehåller hög spänning som kan orsaka brännskador eller farliga stötar.

Försök inte att öppna batteriet.
Sätt inte in någonting i kontakten till batteriet förutom kablagekontakten som medföljer produkten.
Var väldigt försiktig när du hanterar ett batteri med sprucket hölje.
Använd endast batteriets egen laddare.

Kassering av batteriet

Litiumjonbatteriet måste kasseras eller återvinnas enligt lokala och nationella bestämmelser.

Underhålla batteriladdaren

Viktigt

Alla elektriska reparationer måste utföras av en auktoriserad Toro-återförsäljare.

Operatören får, förutom att skydda laddaren från skada och väder, bara utföra mycket lite underhåll.

Rengör laddningskablarna och höljet med en något fuktig trasa efter varje användning.
Rulla ihop sladdarna då de inte används.
Undersök regelbundet sladdarna så att de är i gott skick och byt vid behov ut dem mot delar som godkänts av Toro.

Byta ut säkringar

Om maskinen inte går att slå på, trots att den är laddad, ska du kontrollera säkringarna så här:

Stäng av maskinen och koppla ur batteriet.

G404897

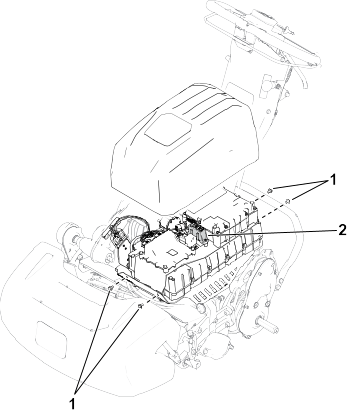

Ta bort de fyra skruvarna som fäster batteriets hölje och lyft bort höljet.

Kontrollera säkringarna i säkringsblocket .
G404909
1. 30 A – huvudströmkretsar
2. 3 A – logikströmkretsar
3. 3 A – LED-arbetsbelysningskrets som tillval
4. Öppen plats
Om en eller flera säkringar har gått ska du byta ut dem mot en säkring med lämplig spänning och strömstyrka. Artikelnummer för specifika säkringar finns i traktorenhetens servicehandbok.

Viktigt

Alla säkringar på maskinen är märkta för 80 V. Använd inte 12 V-säkringar av fordonstyp.

Underhålla reglage

Justera drifts-/parkeringsbromsen

Justera drifts-/parkeringsbromsen om den slirar under drift.

Koppla ur parkeringsbromsen.

G404912

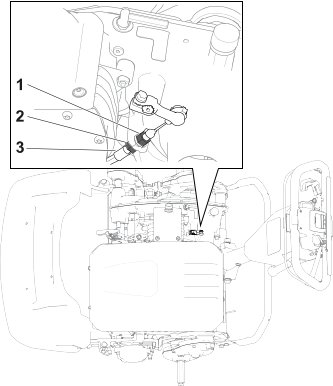

Mät det fria spelrummet i änden av parkeringsbromshandtaget .

Handtagets fria spelrum ska vara mellan 12,7 och 25,4 mm . Om det fria spelet inte ligger inom detta värde fortsätter du till följande steg för att justera bromskabeln .

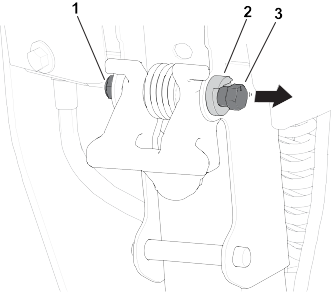

G426886

Utför följande steg för att justera bromskabelns spänning:
- Öka kabelns spänning genom att lossa kabelns främre kontramutter och dra åt den bakre kontramuttern . Upprepa föregående steg och justera spänningen vid behov.
- Minska kabelns spänning genom att lossa kabelns bakre kontramutter och dra åt den främre kontramuttern . Upprepa föregående steg och justera spänningen vid behov.

Underhålla drivsystemet

Byta transmissionsvätskan

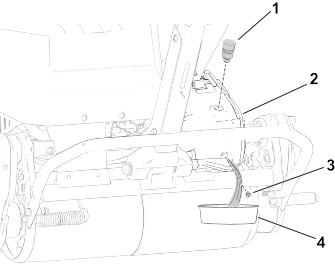

Ta bort ventil- och adapterenheten från transmissionen.

G404916

Ta hjälp av en annan person för att tippa maskinen bakåt och placera ett kärl under transmissionen.

Obs! Använd kärlet för att samla upp transmissionsvätskan.
Ta bort avtappningspluggen från transmissionen och låt vätskan rinna ut.
Sätt tillbaka avtappningspluggen.
Dra åt avtappningspluggen till ett moment på mellan 4 och 5 Nm.
Tillsätt 473 ml Dexron VI syntetisk transmissionsvätska genom ventilationsadaptern.
Montera ventil- och adapterenheten och dra åt den till ett moment på 12–15 Nm.

Underhålla klippenheterna

Knivsäkerhet

Var försiktig när du undersöker cylinderklippenheten. Använd skyddshandskar och var försiktig när du utför underhåll på cylindern.
En sliten eller skadad kniv eller underkniv kan gå sönder, och den trasiga delen kan slungas ut mot dig eller någon kringstående, vilket kan leda till allvarliga personskador eller innebära livsfara.
Kontrollera regelbundet att knivarna och underknivarna inte är utslitna eller skadade.
Var försiktig när du kontrollerar knivarna. Använd skyddshandskar och var försiktig när du utför underhåll på cylindrarna. Knivarna och understålen får endast bytas ut eller slipas – de ska aldrig rätas ut eller svetsas.

Montera klippenheten

Flytta stödet till läget för Klippenhetsservice.

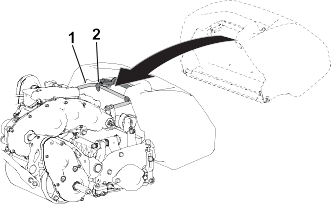

Rikta in klippenheten efter ramen.

G404930

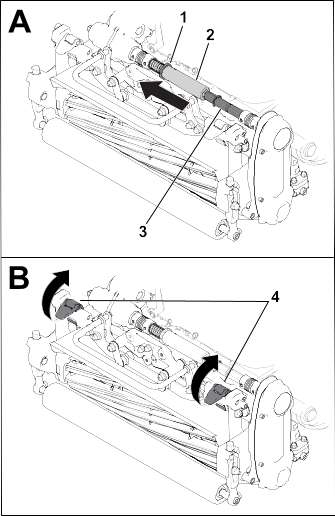

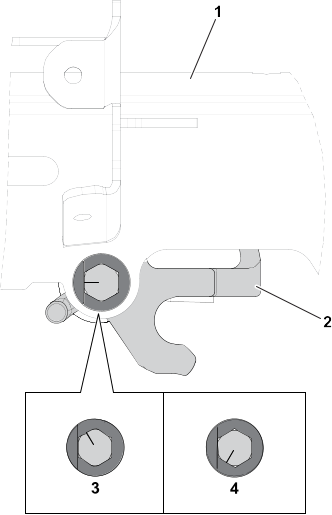

Sänk ned upphängningsspärrhakarna för att fästa klippenheten på maskinen.
Flytta stoppringen ur spåret på transmissionens kopplingsaxel och för in sexkantsröret i klippenhetens kopplingsaxel .
Montera gräskorgen.

Ta bort klippenheten

Obs! Sexkantsröret

kopplas ifrån om du kopplar in cylinderdrivenheten när klippenheten är borttagen.

Flytta stödet till läget för Klippenhetsservice.
Avlägsna gräskorgen (i förekommande fall).

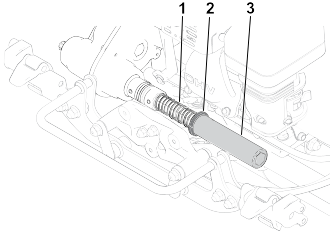

Flytta stoppringen till spåret på transmissionsaxeln.

Obs! Detta frigör spänningen från fjädern.

G404931

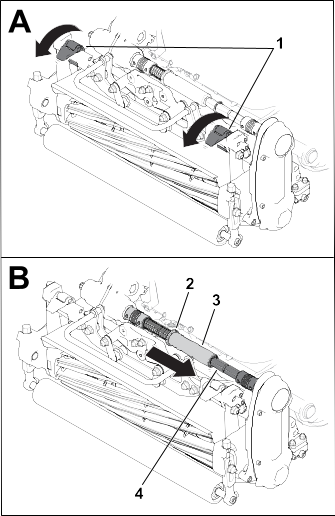

Skjut bort sexkantsröret från klippenhetens kopplingsaxel .
Lyft upp upphängningsspärrhakarna för att lossa klippenheten från maskinen.
Avlägsna klippenheten från ramen.

Information om slipning

Slipa klippenheten genom att utföra ett av följande alternativ:

Montera åtkomstsatsen för slipning (modell 139-4342) och använd en slipmaskin. Kontakta en auktoriserad -återförsäljare för att erhålla denna sats.
Använd InfoCenter för att gå till slipningsläge.
Gå till slipningsläge genom att välja Slipa från menyn Service. Följ anvisningarna i InfoCenter för att slipa klippenheten.

Obs! När spärren släpps kopplas slipningsläget ur. Du kan använda reglagespärren (levereras i påsen med lösa delar) för att säkra reglaget i inkopplat läge.

Ta bort reglagespärren när slipningen är klar.
G404929
1. Reglagespärr
2. Reglage

Rengöring

Rengöra maskinen

Maskinen kan tvättas med milt rengöringsmedel och vatten efter varje användning. Högtryckstvätta inte maskinen. Använd inte för mycket vatten, särskilt inte i närheten av växelspaksplattan, InfoCenter, elcentralen och maskinens strömkontakt. Rengör motorn så att kylningen fungerar som avsett under drift. Batteriet ska också hållas så rent som möjligt så att det förblir vitt. Då reflekteras solljuset och förhindrar att batteriet överhettas i solen.

Viktigt

Använd inte bräckt eller återvunnet vatten (gråvatten) när du gör rent maskinen.

Viktigt

Förvara eller parkera alltid maskinen i skuggan eftersom värmen från solen minskar batteriets livslängd.

Förvaringsförhållanden	Temperaturkrav
Normala förvaringsförhållanden	−20 °C till 45 °C
Extrem värme – en månad eller mindre	45 °C till 60 °C
Extrem kyla – tre månader eller mindre	−30 °C till −20 °C

Spänning	Laddningsnivå
52,1 V	60 %
51,4 V	50 %
50,7 V	40 %
