Komplet nadstrešnice za 2 ili 4 osobe

Gospodarsko vozilo Workman® GTX

Model No. 07921-Serial No. 400000000 and Up

Model No. 07922-Serial No. 400000000 and Up

Instalacija

Priprema uređaja

  1. Parkirajte vozilo na ravnoj površini.

  2. Aktivirajte ručnu kočnicu.

  3. Ugasite motor i izvadite ključ.

  4. Odspojite akumulator; pročitajte Upute za upotrebu.

  5. Podignite teretni prostor u položaj za istovar i poduprite ga šipkom za podupiranje.

Bušenje rupa za cijevi za postavljanje

  1. Služeći se mjerama koje prikazuje Slika 1, izbušite 1 rupu (5/16 inča) na vanjskoj strani podne ploče na objema stranama uređaja.

    g259750

    Slika 1

  2. Služeći se mjerama koje prikazuje Slika 2, izbušite 1 rupu (5/16 inča) na vanjskoj strani podnožja na lijevoj i desnoj strani uređaja.

    g259751

    Slika 2

Montaža prednjih cijevi za postavljanje

Dijelovi potrebni za ovaj postupak:

Prednja cijev za postavljanje2
Prirubni vijak (5/16 × 3 inča)2
Odstojnik (⅝ × 1 inč)2
Prirubna matica (5/16 inča)4
Noseći vijak (5/16 × 2 inča)2

Labavo montirajte 2 prednje cijevi za postavljanje koristeći 2 prirubna vijka (5/16 × 3 inča), 2 odstojnika (⅝ × 1 inč), 4 prirubne matice (5/16 inča) i 2 noseća vijka (5/16 x 2 inča) kako prikazuje Slika 3.

g268153

Slika 3

Prikaz lijeve strane

  1. Prirubna matica (5/16 inča)
  2. Prednja cijev za postavljanje
  3. Prirubni vijak (5/16 × 3 inča)
  4. Noseći vijak (5/16 × 2 inča)
  5. Odstojnik (⅝ × 1 inč)

Uklanjanje bočnih ploča

Za benzinske uređaje

Important: Prije nego što izvršite opisani postupak, provjerite postoje li već rupe za montažu na vašem uređaju. Ako ne postoje, izvršite postupak.

Note: Odložite sa strane sve elemente koje ćete ukloniti u ovom postupku.

  1. Skinite prirubni vijak koji pričvršćuje spremnik za gorivo za korito spremnika (Slika 4).

    g033946

    Slika 4

    1. Spremnik za gorivo
    2. Vijak
    3. Držač
    4. Cijev za dovod goriva
    5. Crijevo za odzračivanje
    6. Prirubni vijak

  2. Uklonite vijke koji pričvršćuju držač (Slika 4).

  3. Odspojite cijev za odzračivanje i cijev za dovod goriva od spremnika (Slika 4).

    Note: Budite spremni uhvatiti i obrisati gorivo koje će se izliti kad cijev za dovod goriva odspojite od spremnika.

    Opasnost

    U određenim uvjetima gorivo je vrlo zapaljivo i eksplozivno. Požar ili eksplozija uzrokovana gorivom mogu uzrokovati opekline kod vas i drugih ljudi i oštetiti imovinu.

    • Ispustite gorivo iz spremnika za gorivo kad je motor hladan. Učinite to na otvorenom. Obrišite gorivo ako se prolije.

    • Nikad nemojte pušiti dok rukujete gorivom i držite se podalje od otvorenog plamena ili mjesta na kojima bi se pare goriva mogle zapaliti iskrom.

  4. Izvadite spremnik za gorivo iz korita.

  5. Uklonite 2 prirubna vijka kojima je korito spremnika pričvršćeno za okvir (Slika 5).

    g033947

    Slika 5

    1. Korito spremnika
    2. Prirubni vijak

  6. Uklonite 4 vijka kojima je ploča lijeve strane pričvršćena za donju stranu sklopa sjedala (Slika 6).

    g034000

    Slika 6

    1. Ploča lijeve strane
    2. Vijak

  7. Odspojite negativni (–) kabel od akumulatora, a zatim odspojite pozitivni (+) kabel (Slika 7).

    g034125

    Slika 7

    1. Matica
    2. Pozitivni kabel (+)
    3. Vijak
    4. Negativni kabel (–)

  8. Uklonite 2 prirubna vijka kojima je korito akumulatora pričvršćeno za okvir (Slika 8).

    g033999

    Slika 8

    1. Prirubni vijak
    2. Samourezni vijak
    3. Ploča desne strane

  9. Uklonite 4 vijka kojima je ploča desne strane pričvršćena za donju stranu sklopa sjedala (Slika 8).

Za električne uređaje

Important: Prije nego što izvršite opisani postupak, provjerite postoje li već rupe za montažu na vašem uređaju. Ako ne postoje, izvršite postupak.

Note: Odložite sa strane sve elemente koje ćete ukloniti u ovom postupku.

  1. Uklonite 4 samourezna vijka kojima je ploča desne strane pričvršćena za uređaj (Slika 9).

    g035126

    Slika 9

    1. Ploča desne strane
    2. Samourezni vijak

  2. Uklonite 2 vijka koji nosač punjača pričvršćuju za korito akumulatora (Slika 10).

    g035124

    Slika 10

    1. Ploča lijeve strane
    2. Samourezni vijak
    3. Vijak

  3. Uklonite 4 samourezna vijka kojima je ploča lijeve strane pričvršćena za uređaj (Slika 10).

Bušenje potpornog nosača

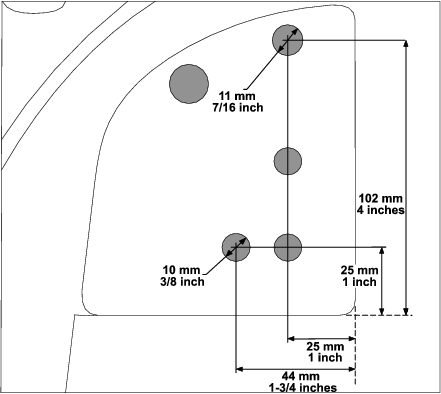

Izbušite potporni nosač služeći se mjerama koje prikazuje Slika 11.

Kad bušite najvišu gornju rupu, morate probušiti kroz vanjski nosač, cijev okvira i štitnik od topline.

Oprez

Budite oprezni prilikom bušenja rupa na desnoj strani okvira električnog uređaja.

Ako bušite preduboko, možete oštetiti akumulatore ili druge dijelove.

g260925

Slika 11

Postavljanje bočnih ploča

Za benzinske uređaje

  1. Pričvrstite ploču desne strane koristeći 4 vijka koja ste ranije uklonili (Slika 8).

  2. Pričvrstite korito akumulatora za okvir koristeći 2 prirubna vijka koja ste ranije uklonili (Slika 8).

  3. Pričvrstite kabele akumulatora koristeći 2 vijka i 2 matice koje ste ranije uklonili i spojite priključke akumulatora (Slika 7).

  4. Pričvrstite ploču lijeve strane koristeći 4 vijka koja ste ranije uklonili (Slika 6).

  5. Pričvrstite korito spremnika za okvir koristeći 2 prirubna vijka koja ste ranije uklonili (Slika 5).

  6. Postavite spremnik za gorivo u korito spremnika.

  7. Spojite cijev za dovod goriva i cijev za odzračivanje na spremnik za gorivo (Slika 4).

  8. Pričvrstite držač koristeći vijke koje ste ranije uklonili (Slika 4).

  9. Pričvrstite spremnik za gorivo za korito spremnika koristeći prirubni vijak koji ste ranije uklonili (Slika 4).

  10. Napunite spremnik za gorivo; pročitajte Upute za upotrebu.

Za električne uređaje

  1. Pričvrstite ploču lijeve strane koristeći 4 samourezna vijka koja ste ranije uklonili (Slika 10).

  2. Pričvrstite nosač punjača za korito akumulatora koristeći 2 vijka koja ste ranije uklonili (Slika 10).

  3. Pričvrstite ploču desne strane koristeći 4 samourezna vijka koja ste ranije uklonili (Slika 9).

Montaža stražnjih cijevi za postavljanje i nosača cijevi za postavljanje

Dijelovi potrebni za ovaj postupak:

Stražnja cijev za postavljanje2
Nosač cijevi za postavljanje1
Prirubni vijak (5/16 × 3 inča)2
Prirubna matica (5/16 inča)2
Prirubni vijak (⅜ × 1¾ inča)2
Prirubni vijak (⅜ × 3½ inča)2
Sigurnosna matica (⅜ inča)4
Brtva1

  1. Labavo montirajte 2 stražnje cijevi za postavljanje koristeći 2 prirubna vijka (⅜ × 3½ inča), 2 prirubna vijka (⅜ × 1¾ inča) i 4 sigurnosne matice (⅜ inča) kako prikazuje Slika 12.

    g261071

    Slika 12

    Prikaz lijeve strane

    1. Stražnja cijev za postavljanje
    2. Sigurnosna matica (⅜ inča)
    3. Prirubni vijak (⅜ × 1¾ inča)
    4. Prirubni vijak (⅜ × 3½ inča)

  2. Pričvrstite nosač cijevi za postavljanje za stražnje cijevi za postavljanje koristeći 2 prirubna vijka (5/16 × 3 inča) i 2 prirubne matice (5/16 inča) kako prikazuje Slika 13.

  3. Postavite brtvu na nosač cijevi za postavljanje (Slika 13).

    g259788

    Slika 13

    1. Brtva
    2. Prirubna matica (5/16 inča)
    3. Prirubni vijak (5/16 × 3 inča)
    4. Nosač cijevi za postavljanje

  4. Pritegnite pričvršćivače postavljene u 1 koraku.

    Pritegnite pričvršćivače od 5/16 inča na 20 do 25 Nm.

    Pritegnite pričvršćivače od ⅜ inča na 37 do 45 Nm.

Montaža dugih potpornih nosača nadstrešnice

Samo za nadstrešnicu za 4 osobe

Dijelovi potrebni za ovaj postupak:

Dugi potporni nosač nadstrešnice2
Šesterokutni vijak (5/16 × ¾ inča)8
Brtva2

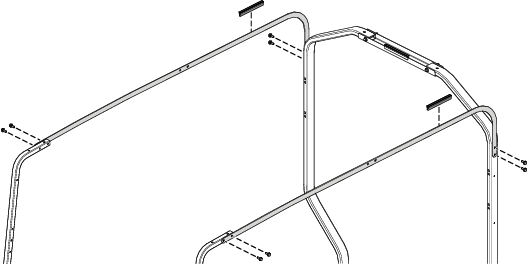

  1. Pričvrstite 2 duga potporna nosača nadstrešnice na prednju i stražnju cijev za postavljanje koristeći 8 šesterokutnih vijaka (5/16 × ¾ inča) kako prikazuje Slika 14.

  2. Postavite 2 brtve na 2 duga potporna nosača nadstrešnice (Slika 14).

    g261122

    Slika 14

Montaža nadstrešnice

Dijelovi potrebni za ovaj postupak:

Nadstrešnica1
Prirubni vijak (¼ × 1¾ inča)4
Brtvena podloška4
Sigurnosna matica (¼ inča)4

Important: Ako ugrađujete komplet ogledala, ugradite ga prije montaže nadstrešnice.

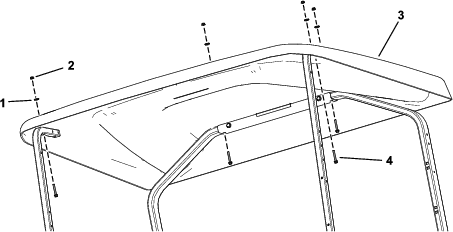

Pričvrstite nadstrešnicu za prednje i stražnje cijevi za postavljanje koristeći 4 prirubna vijka (¼ × 1¾ inča), 4 brtvene podloške i 4 sigurnosne matice (¼ inča) kako prikazuje Slika 15.

g259844

Slika 15

Nadstrešnica za 2 osobe

  1. Brtvena podloška
  2. Sigurnosna matica (¼ inča)
  3. Nadstrešnica
  4. Prirubni vijak (¼ × 1¾ inča)

Montaža potpornog nosača nadstrešnice

Dijelovi potrebni za ovaj postupak:

Potporni nosač nadstrešnice1
Prirubni vijak (¼ × 2¼ inča)2
Sigurnosna matica (¼ inča)2
Brtvena podloška2
Brtva1
Odstojnik(¼ inča)2

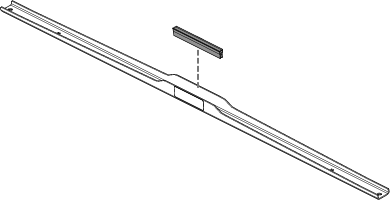

  1. Postavite brtvu na nosač cijevi za postavljanje (Slika 16).

    g259845

    Slika 16

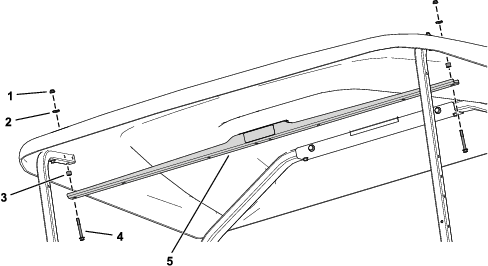

  2. Pričvrstite potporni nosač nadstrešnice za prednje potporne cijevi i nadstrešnicu koristeći 2 prirubna vijka (¼ × 2¼ inča), 2 odstojnika (¼ inča), 2 brtvene podloške i 2 sigurnosne matice (¼ inča) kako prikazuje Slika 17.

    g259846

    Slika 17

    Nadstrešnica za 2 osobe

    1. Sigurnosna matica (¼ inča)
    2. Brtvena podloška
    3. Odstojnik (¼ inča)
    4. Prirubni vijak (¼ × 2¼ inča)
    5. Potporni nosač nadstrešnice

Montaža potporne cijevi nadstrešnice

Samo za nadstrešnicu za 4 osobe

Dijelovi potrebni za ovaj postupak:

Potporna cijev nadstrešnice1
Sigurnosna matica (¼ inča)6
Brtvena podloška2
Prirubni vijak (¼ × 1½ inča)2
Spužvica1
Prirubni vijak (¼ × 1¼ inča)4

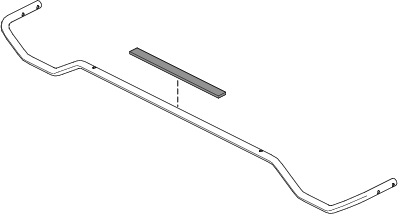

  1. Postavite spužvicu na potpornu cijev nadstrešnice (Slika 18).

    g261160

    Slika 18

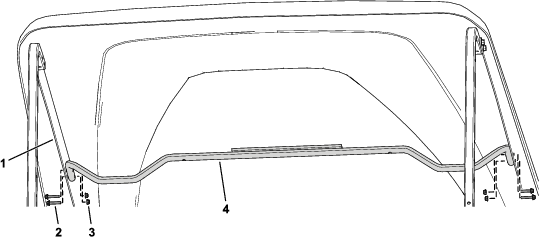

  2. Pričvrstite potpornu cijev nadstrešnice za duge potporne nosače koristeći 4 prirubna vijka (¼ × 1¼ inča) i 4 sigurnosne matice (¼ inča) kako prikazuje Slika 19.

    g262068

    Slika 19

    1. Dugi potporni nosač nadstrešnice
    2. Prirubni vijak (¼ × 1¼ inča)
    3. Sigurnosna matica (¼ inča)
    4. Potporna cijev nadstrešnice

  3. Koristeći potpornu cijev nadstrešnice kao predložak, izbušite 2 rupe (6 mm) u nadstrešnici.

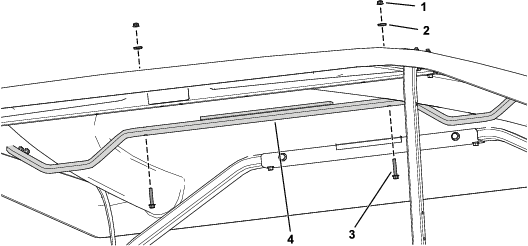

  4. Pričvrstite potpornu cijev nadstrešnice za nadstrešnicu koristeći 2 prirubna vijka (¼ × 1½ inča), 2 brtvene podloške i 2 sigurnosne matice (¼ inča) kako prikazuje Slika 20.

    g261161

    Slika 20

    1. Sigurnosna matica (¼ inča)
    2. Brtvena podloška
    3. Prirubni vijak (¼ × 1½ inča)
    4. Potporna cijev nadstrešnice
