Komplet ponjave za 2 osebi ali 4 osebe

Večnamensko vozilo Workman® GTX

Model No. 07921-Serial No. 400000000 and Up

Model No. 07922-Serial No. 400000000 and Up

Instalacija

Priprava stroja

  1. Parkirajte stroj na ravni površini.

  2. Vklopite parkirno zavoro.

  3. Ugasnite motor in odstranite ključ.

  4. Odklopite akumulator; glejte uporabniški priročnik.

  5. Dvignite keson in ga podprite s podpornim drogom.

Vrtanje lukenj za montažne cevi

  1. Izvrtajte po 1 luknjo (5/16") v zunanjo stran talne plošče na obeh straneh stroja; upoštevajte mere, ki jih navaja Diagram 1.

    g259750

    Diagram 1

  2. Izvrtajte po 1 luknjo (5/16") v zunanjo stran talne plošče na levi in desni strani stroja; upoštevajte mere, ki jih navaja Diagram 2.

    g259751

    Diagram 2

Namestitev sprednjih montažnih cevi

Deli potrebni za ta postopek:

Sprednja montažna cev2
Vijak z glavo s prirobnico (5/16 x 3")2
Distančnik (⅝ x 1")2
Matica s prirobnico (5/16")4
Nosilni vijak (5/16 x 2")2

S pomočjo 2 vijakov z glavo s prirobnico (5/16 x 3"), 2 distančnikov (⅝ x 1"), 4 matic s prirobnico (5/16") in 2 nosilnih vijakov (5/16 x 2") ohlapno namestite 2 sprednji montažni cevi, kot prikazuje Diagram 3.

g268153

Diagram 3

Prikazana je leva stran

  1. Matica s prirobnico (5/16")
  2. Sprednja montažna cev
  3. Vijak z glavo s prirobnico (5/16 x 3")
  4. Nosilni vijak (5/16 x 2")
  5. Distančnik (⅝ x 1")

Odstranjevanje stranskih plošč

Za stroje z bencinskim motorjem

Important: Pred izvedbo tega postopka preglejte stroj, da ugotovite, ali že obstajajo luknje za namestitev. Če ne, nadaljujte s tem postopkom.

Note: Vse pritrdilne elemente, ki jih odstranite v tem postopku, shranite za poznejšo ponovno namestitev.

  1. Odstranite vijak s prirobnico, ki pritrjuje rezervoar za gorivo na podstavek rezervoarja (Diagram 4).

    g033946

    Diagram 4

    1. Rezervoar za gorivo
    2. Vijak
    3. Vpenjalna letev
    4. Cev za gorivo
    5. Oddušna gibka cev
    6. Vijak z glavo s prirobnico

  2. Odstranite vijaka, s katerima je pritrjena vpenjalna letev (Diagram 4).

  3. Odklopite oddušno cev in cev za gorivo z rezervoarja (Diagram 4).

    Note: Pripravite se na prestrezanje in čiščenje razlitega goriva, ko odklopite cev za gorivo iz rezervoarja.

    Nevarnost

    V določenih pogojih je gorivo zelo vnetljivo in eksplozivno. Požar ali eksplozija zaradi goriva ima lahko hude posledice za vas in druge osebe v bližini, kot so opekline in premoženjska škoda.

    • Gorivo izpustite iz rezervoarja za gorivo, ko je motor hladen. To delo izvajajte na prostem. Pobrišite razlito gorivo.

    • Pri rokovanju z gorivom ne smete kaditi in stati blizu odprtega plamena ali kjer lahko iskra vname hlape goriva.

  4. Odstranite rezervoar za gorivo s podstavka.

  5. Odstranite 2 vijaka z glavo s prirobnico, s katerima je podstavek za rezervoar pritrjen na okvir (Diagram 5).

    g033947

    Diagram 5

    1. Podstavek za rezervoar
    2. Vijak z glavo s prirobnico

  6. Odstranite 4 vijake, s katerimi je leva stranska plošča pritrjena na spodnji sklop sedeža (Diagram 6).

    g034000

    Diagram 6

    1. Leva stranska plošča
    2. Vijak

  7. Z akumulatorja odklopite negativni (–) in nato še pozitivni (+) kabel (Diagram 7).

    g034125

    Diagram 7

    1. Matica
    2. Pozitivni kabel (+)
    3. Vijak
    4. Negativni kabel (–)

  8. Odstranite 2 vijaka z glavo s prirobnico, s katerima je podstavek akumulatorja pritrjen na okvir (Diagram 8).

    g033999

    Diagram 8

    1. Vijak z glavo s prirobnico
    2. Samorezni vijak
    3. Desna stranska plošča

  9. Odstranite 4 vijake, s katerimi je desna stranska plošča pritrjena na spodnji sklop sedeža (Diagram 8).

Za električne stroje

Important: Pred izvedbo tega postopka preglejte stroj, da ugotovite, ali že obstajajo luknje za namestitev. Če ne, nadaljujte s tem postopkom.

Note: Vse pritrdilne elemente, ki jih odstranite v tem postopku, shranite za poznejšo ponovno namestitev.

  1. Odstranite 4 samorezne vijake, s katerimi je desna stranska plošča pritrjena na spodnji sklop sedeža (Diagram 9).

    g035126

    Diagram 9

    1. Desna stranska plošča
    2. Samorezni vijak

  2. Odvijte 2 vijaka, s katerima nosilec polnilnika pritrjen na podstavek akumulatorja (Diagram 10).

    g035124

    Diagram 10

    1. Leva stranska plošča
    2. Samorezni vijak
    3. Vijak

  3. Odstranite 4 samorezne vijake, s katerimi je leva stranska plošča pritrjena na spodnji sklop sedeža (Diagram 10).

Vrtanje za podporni nosilec

Luknje za podporni nosilec izvrtajte skladno z meritvami, ki jih navaja Diagram 11.

Ko vrtate najvišjo zgornjo luknjo, morate luknjo izvrtati do konca skozi zunanji nosilec, cev okvirja in požarno steno.

Pozor

Pri vrtanju lukenj na desni strani okvirja električnega stroja bodite zelo previdni.

Če zavrtate pregloboko, lahko poškodujete akumulatorje ali druge sestavne dele.

g260925

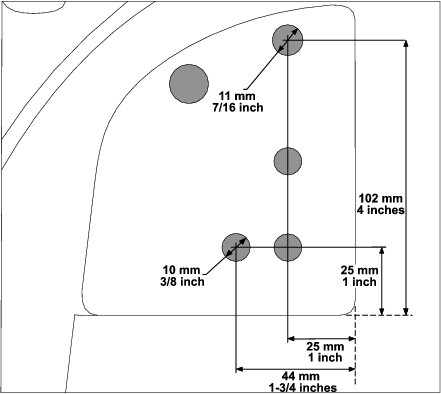

Diagram 11

Namestitev stranskih plošč

Za stroje z bencinskim motorjem

  1. Pritrdite desno stransko ploščo s predhodno odstranjenimi 4 vijaki (Diagram 8).

  2. Podstavek akumulatorja pritrdite na okvir s prej odstranjenima 2 vijakoma z glavo s prirobnico (Diagram 8).

  3. S prej odstranjenima 2 vijakoma in 2 maticama pritrdite kable akumulatorja in priključite pola akumulatorja (Diagram 7).

  4. Pritrdite levo stransko ploščo s predhodno odstranjenimi 4 vijaki (Diagram 6).

  5. Podstavek rezervoarja pritrdite na okvir s prej odstranjenima 2 vijakoma z glavo s prirobnico (Diagram 5).

  6. Rezervoar za gorivo postavite na podstavek rezervoarja.

  7. Priključite cev za gorivo in oddušno cev na rezervoar za gorivo (Diagram 4).

  8. Pritrdite vpenjalno letev s predhodno odstranjenima vijakoma (Diagram 4).

  9. Rezervoar za gorivo pritrdite na podstavek rezervoarja s prej odstranjenima vijakoma z glavo s prirobnico (Diagram 4).

  10. Napolnite rezervoar za gorivo; glejte uporabniški priročnik.

Za električne stroje

  1. Pritrdite levo stransko ploščo s predhodno odstranjenimi 4 samoreznimi vijaki (Diagram 10).

  2. Nosilec polnilnika pritrdite na podstavek akumulatorja s prej odstranjenima 2 vijakoma z glavo s prirobnico (Diagram 10).

  3. Pritrdite desno stransko ploščo s predhodno odstranjenimi 4 samoreznimi vijaki (Diagram 9).

Namestitev zadnjih montažnih cevi in nosilca za montažo cevi

Deli potrebni za ta postopek:

Zadnja montažna cev2
Nosilec za montažo cevi1
Vijak z glavo s prirobnico (5/16 x 3")2
Matica s prirobnico (5/16")2
Vijak z glavo s prirobnico (⅜ x 1 ¾")2
Vijak z glavo s prirobnico (⅜ x 3 ½")2
Varovalna matica (⅜")4
Tesnilni trak1

  1. Z 2 vijakoma z glavo s prirobnico (⅜ x 3 ½"), 2 vijakoma z glavo s prirobnico (⅜ x 1 ¾") in 4 varovalnimi maticami (⅜") ohlapno namestite 2 zadnji montažni cevi, kot prikazuje Diagram 12.

    g261071

    Diagram 12

    Prikazana je leva stran

    1. Zadnja montažna cev
    2. Varovalna matica (⅜")
    3. Vijak z glavo s prirobnico (⅜ x 1 ¾")
    4. Vijak z glavo s prirobnico (⅜ x 3 ½")

  2. Nosilec za montažo cevi pritrdite na zadnji montažni cevi z 2 vijakoma z glavo s prirobnico (5/16 x 3") in 2 maticama s prirobnico (5/16"), kot prikazuje Diagram 13.

  3. Tesnilni trak namestite na nosilec za montažo cevi (Diagram 13).

    g259788

    Diagram 13

    1. Tesnilni trak
    2. Matica s prirobnico (5/16")
    3. Vijak z glavo s prirobnico (5/16 x 3")
    4. Nosilec za montažo cevi

  4. Zategnite pritrdilne elemente, nameščene v koraku 1.

    Privijte 5/16"-vijake in matice z zateznim momentom od 20 do 25 N∙m.

    Privijte ⅜"-vijake in matice z zateznim momentom od 37 do 45 N∙m.

Namestitev podpornih nosilcev za dolgo ponjavo

Samo za ponjavo za 4 osebe

Deli potrebni za ta postopek:

Podporni nosilec za dolgo ponjavo2
Šestkotni vijak z glavo s prirobnico (5/16 x ¾")8
Tesnilni trak2

  1. Pritrdite 2 dolga podporna nosilca za dolgo ponjavo na sprednjo in zadnjo montažno cev z 8 vijaki s šestkotno glavo s prirobnico (5/16 x ¾"), kot prikazuje Diagram 14.

  2. Namestite 2 tesnilna trakova na 2 podporna nosilca za dolgo ponjavo (Diagram 14).

    g261122

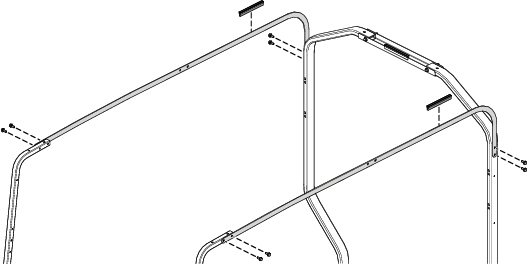

    Diagram 14

Namestitev ponjave

Deli potrebni za ta postopek:

Ponjava1
Vijak z glavo s prirobnico (¼ x 1 ¾")4
Tesnilna podložka4
Varovalna matica (¼")4

Important: Če nameščate komplet ogledala, ga namestite pred namestitvijo ponjave.

Ponjavo pritrdite na sprednji in zadnji montažni cevi z 2 vijakoma z glavo s prirobnico (¼ x 1 ¾"), 4 tesnilnimi podložkami in 4 varovalnimi maticami (¼"), kot prikazuje Diagram 15.

g259844

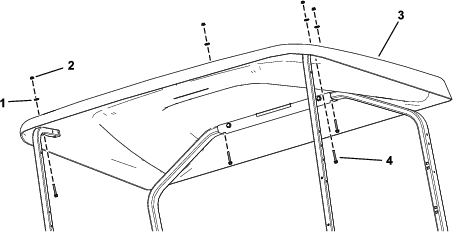

Diagram 15

Prikazana je ponjava za 2 osebi.

  1. Tesnilna podložka
  2. Varovalna matica (¼")
  3. Ponjava
  4. Vijak z glavo s prirobnico (¼ x 1 ¾")

Namestitev podpornega nosilca za ponjavo

Deli potrebni za ta postopek:

Podporni nosilec za ponjavo1
Vijak z glavo s prirobnico (¼ x 2 ¼")2
Varovalna matica (¼")2
Tesnilna podložka2
Tesnilni trak1
Distančnik¼"2

  1. Tesnilni trak namestite na nosilec za montažo cevi (Diagram 16).

    g259845

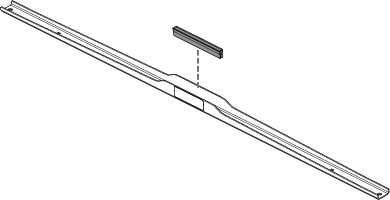

    Diagram 16

  2. Podporni nosilec za ponjavo pritrdite na sprednji montažni cevi in ponjavo z 2 vijakoma z glavo s prirobnico (¼ x 2 ¼"), 2 distančnikoma (¼"), 2 tesnilnima podložkama in 2 varovalnima maticama (¼"), kot prikazuje Diagram 17.

    g259846

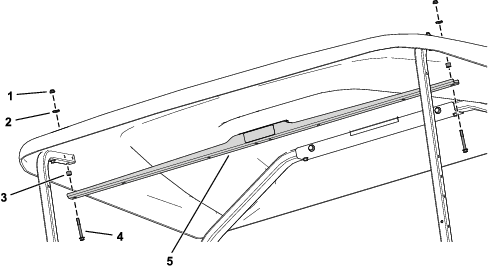

    Diagram 17

    Prikazana je ponjava za 2 osebi.

    1. Varovalna matica (¼")
    2. Tesnilna podložka
    3. Distančnik (¼")
    4. Vijak z glavo s prirobnico (¼ x 2 ¼")
    5. Podporni nosilec za ponjavo

Namestitev podporne cevi za ponjavo

Samo za ponjavo za 4 osebe

Deli potrebni za ta postopek:

Podporna cev za ponjavo1
Varovalna matica (¼")6
Tesnilna podložka2
Vijak z glavo s prirobnico (¼ x 1 ½")2
Penasta blazinica1
Vijak z glavo s prirobnico (¼ x 1 ¼")4

  1. Penasto blazinico namestite na podporno cev za ponjavo (Diagram 18).

    g261160

    Diagram 18

  2. Podporno cev za ponjavo pritrdite na podporna nosilca ponjave s 4 vijaki z glavo s prirobnico (¼ x 1 ¼") in 4 varovalnimi maticami (¼"), kot prikazuje Diagram 19.

    g262068

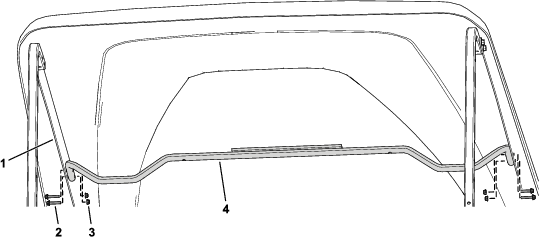

    Diagram 19

    1. Podporni nosilec za dolgo ponjavo
    2. Vijak z glavo s prirobnico (¼ x 1 ¼")
    3. Varovalna matica (¼")
    4. Podporna cev za ponjavo

  3. V ponjavo izvrtajte 2 luknji (6 mm ali ¼"); kot šablono uporabite nosilno cev ponjave.

  4. Podporno cev za ponjavo pritrdite na ponjavo z 2 vijakoma z glavo s prirobnico (¼ x 1 ½"), 2 tesnilnima podložkama in 2 varovalnima maticama (¼"), kot prikazuje Diagram 20.

    g261161

    Diagram 20

    1. Varovalna matica (¼")
    2. Tesnilna podložka
    3. Vijak z glavo s prirobnico (¼ x 1 ½")
    4. Podporna cev za ponjavo
