1. Ställ maskinen på ett plant underlag, koppla in parkeringsbromsen, sänk ned klippenheten, stäng av motorn och ta ut nyckeln.

2. Koppla loss batteriet, se avsnittet om elsystemets underhåll i bruksanvisningen.

   Varning

   Om du borrar utan att använda ögonskydd kan du få damm i ögonen, med personskador som följd.

   Använd alltid ögonskydd när du borrar.

Delar som behövs till detta steg:

1. Montera de två bakljusen på den bakre ljusplattan med fyra ställskruvar (M5 x 30 mm), fyra brickor (3/16 tum) och fyra låsmuttrar (M5). Se Figur 1.

2. Montera registreringsskyltens lampa på bakljusplattan med två skruvar, två brickor och två muttrar.

3. Dra kontakten till lampan för registreringsskylten bakom bakljusplattan.



   Figur 1

   1. Ställskruvar (M5 x 30 mm)
   2. Brickor (3/16 tum)
   3. Låsmuttrar (M5)
   4. Skruvar
   5. Baklampa
   6. Brickor
   7. Muttrar
   8. Lampa för registreringsskylt
   9. Bakljusplatta

4. Använd bakljusplattan som mall och märk ut och borra hål på 5 mm i den bakre trågluckan (Figur 2).



   Figur 2

   1. Märk ut och borra hål på 5 mm
   2. Bakre tråglucka

5. Montera bakljusplattan löst på trågluckan med fem sexkantsskruvar (M5 x 14 mm), fem brickor och fem muttrar (Figur 3).



   Figur 3

   1. Mutter
   2. Bricka
   3. Låsmutter (M5)
   4. Brickor (3/16 x ½ tum)
   5. Bricka
   6. Sexkantsskruv (M5 x 14 mm)
   7. Bricka
   8. Sexkantsskruv (M5 x 14 mm)

6. Använd Figur 4, mät och markera platsen för borrning av trågets reflektorhål.

7. Borra ett hål (5 mm) på varje plats (Figur 4).



   Figur 4

   1. 36,5 cm
   2. 47,5 mm
   3. Hål på 5 mm

8. Montera reflektorerna på trågluckan med två brickor och två muttrar (Figur 5).



   Figur 5

   1. Mutter
   2. Bricka
   3. Trågreflektor

Delar som behövs till detta steg:

Delar som behövs till detta steg:

1. Montera de sex klämmorna på kopplingsfästet (Figur 7).

2. Montera flerfunktionsomkopplaren på omkopplarstödet med tre skruvar med koniskt huvud (M4 x 12 mm) (Figur 7)

3. Montera omkopplarstödet på konsolplattan med två skruvar och två muttrar.

4. Tryck in varningsomkopplaren i konsolplattan.

5. Montera packningen på ljusomkopplaren för hel/halvljus och tryck in omkopplaren i konsolplattan.

6. Montera reläet på konsolklämman med en skruv, en bricka och en mutter.

7. Montera klämman på konsolklämman med en skruv, två brickor och en mutter.

8. Montera klämman på konsolklämman med en skruv, två brickor och en mutter (Figur 7).

9. Montera konsolplattan löst runt styrkolonnen med konsolklämman, två plastnitar, fyra vagnsskruvar (M6 x 45 mm), fyra brickor och fyra muttrar (Figur 7).



   Figur 7

   1. Kontrollenhetens kåpa
   2. Klämma
   3. Skruv
   4. Relä
   5. Konsolklämma
   6. Bricka
   7. Mutter
   8. Flerfunktionsomkopplare
   9. Omkopplare för hel-/halvljus
   10. Packning
   11. Varningsomkopplare
   12. Skruv
   13. Vagnsbult (M6 x 45 mm)
   14. Konsolplatta
   15. Klämma (¼-20)
   16. Skruv med koniskt huvud (M4 x 12 mm)
   17. Omkopplarstöd
   18. Mutter
   19. Bricka
   20. Mutter
   21. Klämma
   22. Bricka
   23. Insexskruv
   24. Plastnit
   25. Kopplingsfäste monterat

Delar som behövs till detta steg:

Ta hjälp av följande figurer och anvisningar vid dragning av kablaget.

1. Anslut strömadaptern till PLH600-maskinkablaget under säkringsdosan (Figur 8).



   Figur 8

   1. Strömadapter
   2. Säkringsdosa

2. Mata in kablarna för vänster och höger framlampa och konsolkablarna från vägbelysningskablaget genom klämman (Figur 9).



   Figur 9

   1. Klämma

3. Anslut vägbelysningskablaget till kontakten för vänster och höger framlampa. Fäst kablarna med kabelband på fotpanelsstaget (Figur 10 och Figur 11).



   Figur 10

   1. Kontakt


   Figur 11

   1. Kabelband

4. Mata in konsolkabeln från vägbelysningskablaget genom plattformen och bakåt till styrkolonnen (Figur 12).



   Figur 12

   1. Plattformshål
   2. Styrkolonnhål

5. Anslut 12-vägsstiftet till konsolens kablage (enligt elschema) och anslut den till konsolen (Figur 13).



   Figur 13

6. Anslut 2-vägsstiftet på vägbelysningskablaget till maskinkablaget (Figur 14).



   Figur 14

   1. Kontakt

7. Mata in elektromagnetkabeln under gasreglaget och säkra den på fästet med en skruv, en bricka och en mutter (Figur 15).



   Figur 15

   1. Elektromagnetkabel


   Figur 16

   1. Elektromagnetkabel fäst

8. Anslut säkringsdosan genom att ta bort plastkåpan och mata in säkringsdosan från undersidan av fästet. Fäst plastkåpan på säkringsdosan och säkra den på fästet med de två befintliga skruvarna (Figur 17).



   Figur 17

9. Använd två kabelband för att fästa kablagets främre del (Figur 18).



   Figur 18

10. Ta bort motorns skyddsplåt och dra kablaget för baklamporna under sätet. Fäst kablaget vid chassimembranet med fyra kabelband enligt Figur 19.



    Figur 19

11. Anslut 5-vägskontakten (enligt schemat) till baklampans kablage (Figur 20).



    Figur 20

    1. Kontakt

12. Dra baklampans kablage genom den bakre ramen och trågets ram. Använd nio kabelband för att fästa kablaget enligt Figur 21 och Figur 22.



    Figur 21

    1. Kabelband


    Figur 22

    1. Kabelband

13. Borra ett hål på 21 mm från botten av tråget och för kablaget genom kabelkopplingsmuttern. Fäst kabelkopplingen med kabelkopplingsmuttern (Figur 23).



    Figur 23

    1. Borra ett hål på 21 mm
    2. Kablage i kabelkopplingsmuttern

14. Fäst baklampans kablage på PLH600-maskinkablaget med ett kabelband och dra kablaget genom två klämmor på trågets framsida.

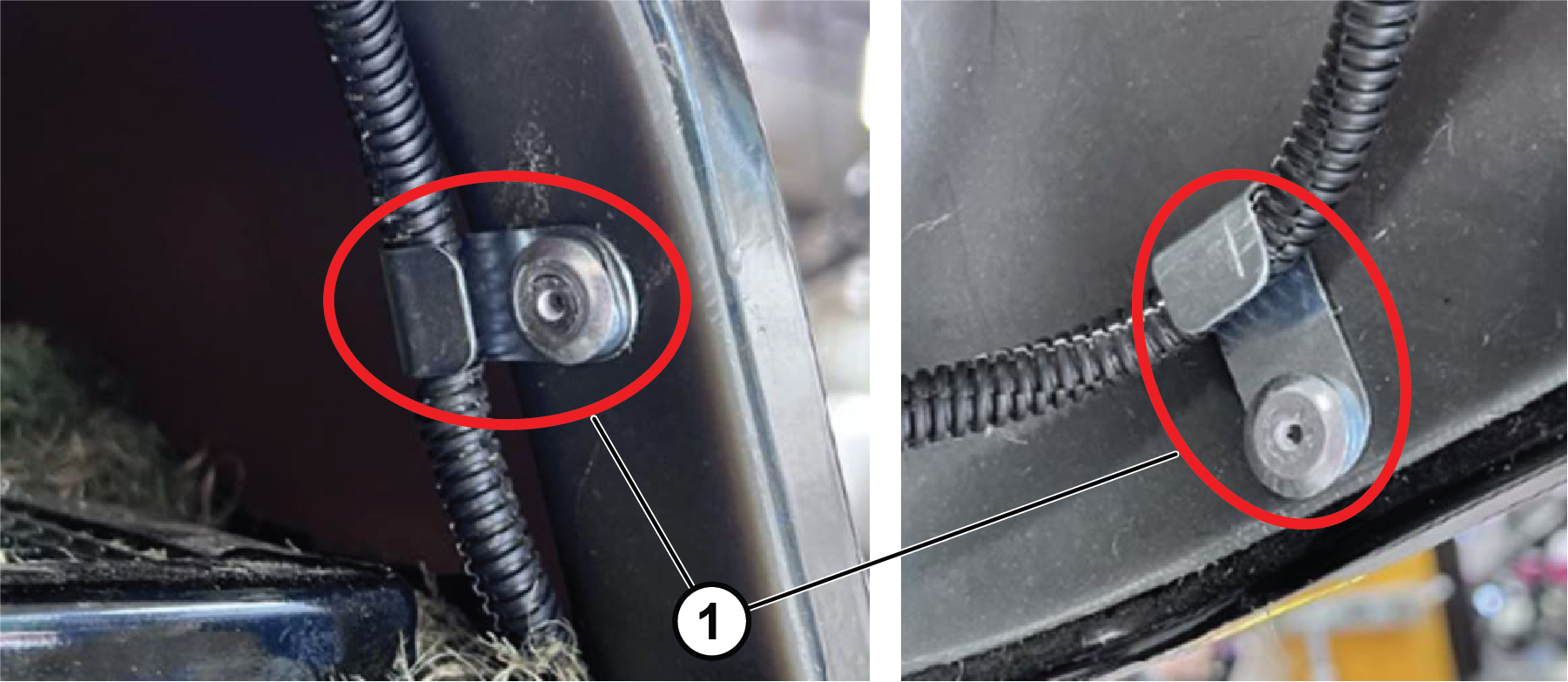

    Figur 24

    1. Klämma
    2. Kabelband

15. Avlägsna trågfiltret från maskinen (Figur 25).



    Figur 25

    1. Trågfilter

16. Ta bort de fyra muttrarna, åtta brickorna och fyra skruvarna som fäster kedjan på gräsuppsamlarpanelen i plast (Figur 26).



    Figur 26

    1. Skruvar, brickor och muttrar
    2. Gräsuppsamlarpanel i plast

17. Lossa de tre skruvarna, tre brickorna och tre muttrarna för att ta bort stödgallret (Figur 27).



    Figur 27

    1. Skruvar, brickor och muttrar

18. Ta bort de två muttrarna, fyra brickorna och två skruvarna från den högra borttagbara glidskenan för gallret (Figur 28).



    Figur 28

    1. Skruvar, brickor och muttrar

19. Ta bort de två muttrarna, tre brickorna, brickan (M8) och två skruvarna från den högra borttagbara glidskenan för gallret (Figur 29).



    Figur 29

    1. Skruvar, brickor och muttrar

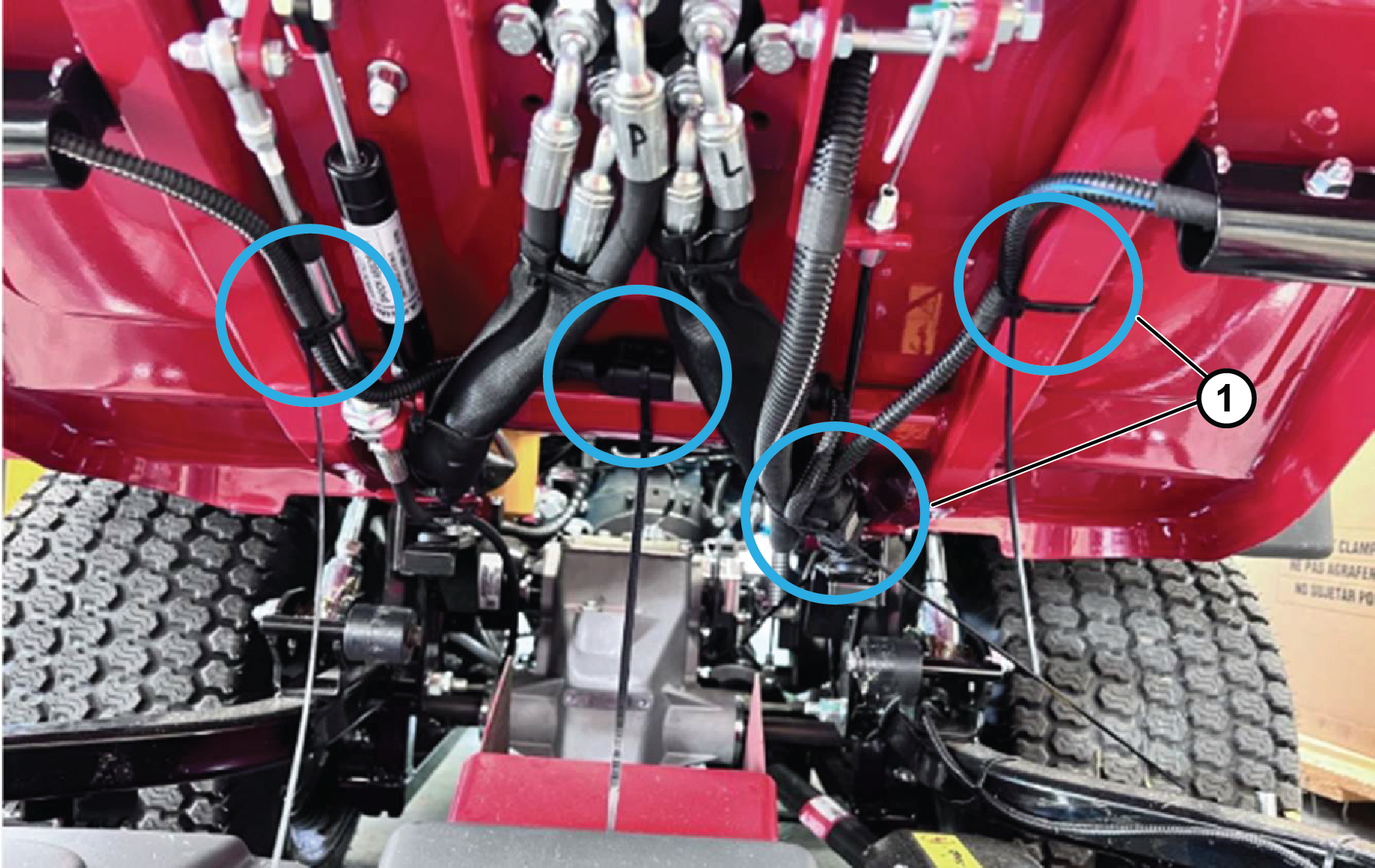

20. Dra igenom kablaget och dra det sedan längs den högra borttagbara glidskenan för gallret och fäst det med två kabelband på de platser som visas nedan:



    Figur 30

    1. Kabelbandsplatser

21. Montera trågets gallerenhet och dra kablaget genom de två klämmorna på trågets ram och trågluckans ram (Figur 31 och Figur 32).



    Figur 31

    1. Klämma


    Figur 32

    1. Klämma

22. Anslut baklampans kabel till kablaget och fäst den på trågluckans galler med ett kabelband.



    Figur 33

    1. Trågluckans galler

Ta hjälp av följande figurer och anvisningar för dragning av kontrollenhetens kablage.

1. Slå på varningslamporna på kontrollpanelen och kontrollera att alla fyra lampor blinkar.

2. Slå på ljusomkopplaren på belysningsspaken genom att vrida omkopplaren framåt för att aktivera vägbelysningen. Vrid omkopplaren framåt en gång till för att aktivera halvljus på framlamporna. Se till att båda tänds.

3. Kontrollera att varje indikatorlampa fungerar. Se till att rätt lampa blinkar när den väljs på reglagearmsbrytaren.

4. Kontrollera signalhornet genom att trycka reglagets utsida inåt.

5. Stäng av tändningen. Om något inte fungerar kontrollerar du anslutningarna och omkopplaren till det element som inte fungerar. Se till att alla jordade kablar och batterianslutningar är korrekta.

Anslut batteriet, se avsnittet om elsystemets underhåll i bruksanvisningen.

Lampreglagen på kontrollpanelen är markerade med de symboler som visas nedan:

Figur 34

1. Varningslampa
2. Indikator för hel- och halvljus

Figur 35

1. Indikatorreglage
2. Ljusomkopplare
3. Signalhornsomkopplare

• Slå på halvljuset genom att köra motorn och vrida ljusomkopplaren moturs på kontrollpanelen.

• Slå på helljuset genom att köra motorn och vrida ljusomkopplaren två gånger moturs på kontrollpanelen.

• Stäng av lamporna genom att vrida ljusomkopplaren en eller två gånger medurs på kontrollpanelen.

Tryck ned den övre delen av varningslampknappen för att få alla indikatorlampor att blinka samtidigt.

Note: Tändningslåset behöver inte vara i läget KöR.

Slå på varningslampan genom att trycka på den övre delen av varningslampans brytare
