LED-es közúti világítás készlet

1. Parkolja le a gépet sík talajon, húzza be a rögzítőféket, engedje le a nyíróegységet, állítsa le a motort és vegye ki az indítókulcsot.

2. Kösse le az akkumulátort; lásd a Kezelői kézikönyvben az elektromos rendszer karbantartását taglaló részt.

   Figyelmeztetés

   Ha a fúrást védőszemüveg nélkül végzi, törmelék juthat a szemébe, ami sérülést okozhat.

   Fúrás közben viseljen védőszemüveget.

Ehhez az eljáráshoz szükséges alkatrészek:

1. Szerelje fel a 2 hátsó lámpát a hátsó világítás alaplemezére a 4 rögzítőcsavar (M5 × 30 mm), 4 alátét (3/16") és 4 anya (M5) segítségével; lásd: Ábra 1.

2. Szerelje fel a rendszámtábla világítást a hátsó világítás alaplemezére 2 csavar, 2 alátét és 2 anya segítségével.

3. Fűzze át a rendszámtábla világítás csatlakozóját a hátsó világítás alaplemeze mögé.



   Ábra 1

   1. Rögzítőcsavarok (M5 × 30 mm)
   2. Alátétek (3/16")
   3. Önbiztosító anyák (M5)
   4. Csavarok
   5. Hátsó lámpa
   6. Alátétek
   7. Anyák
   8. Rendszámtábla-világítás
   9. Hátsó világítás alaplemeze

4. A hátsó világítás alaplemezét sablonként használva jelölje be és készítse el az 5 mm-es rögzítőfuratokat a hátsó tartály ajtaján (Ábra 2).



   Ábra 2

   1. Jelölje be és készítse el az 5 mm-es furatokat.
   2. Hátsó tartály ajtaja

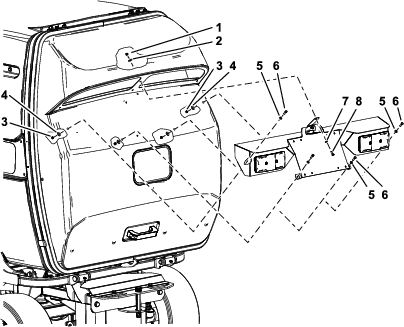

5. Szerelje fel a hátsó világítás alaplemezét a hátsó tartály ajtajára az 5 hatlapfejű csavar (M5 × 14 mm), 5 alátét és 5 anya segítségével (Ábra 3), de még ne húzza meg a kötőelemeket.



   Ábra 3

   1. Anya
   2. Alátét
   3. Önbiztosító anya (M5)
   4. Alátétek (3/16 × ½")
   5. Alátét
   6. Hatlapfejű csavar (M5 × 14 mm)
   7. Alátét
   8. Hatlapfejű csavar (M5 × 14 mm)

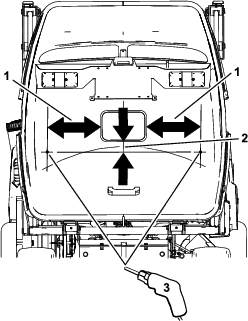

6. Mérje ki a Ábra 4 szerint, és jelölje be gyűjtőtartály-fényvisszaverők rögzítőfuratait.

7. Készítse el a furatot (5 mm) mindkét helyen (Ábra 4).



   Ábra 4

   1. 36,5 cm
   2. 47,5 mm
   3. 5 mm-es furat

8. Szerelje fel a fényvisszaverőket a gyűjtőtartály ajtajára a 2 alátét és 2 anya segítségével (Ábra 5).



   Ábra 5

   1. Anya
   2. Alátét
   3. Gyűjtőtartály-fényvisszaverő

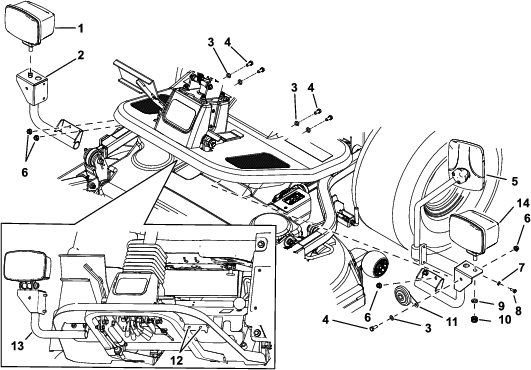

Ehhez az eljáráshoz szükséges alkatrészek:

Ehhez az eljáráshoz szükséges alkatrészek:

1. Szerelje fel a 6 lemezanyát a kapcsolótartóra (Ábra 7).

2. Szerelje fel a többfunkciós kapcsolót a kapcsolótartóra a 3 félgömbfejű csavar (M4 × 12 mm) segítségével (Ábra 7)

3. Szerelje fel a kapcsolótartó egységet a konzollemezre a 2 csavar és 2 anya segítségével.

4. Nyomja be a vészvillogó kapcsolót a konzollemezbe.

5. Szerelje fel a tömítést a fényváltó kapcsolóra, majd nyomja be a kapcsolót a konzollemezbe.

6. Szerelje fel a relét a konzolbilincsre a csavar, alátét és anya segítségével.

7. Szerelje fel a bilincset a konzolbilincsre a csavar, 2 alátét és anya segítségével.

8. Szerelje fel a bilincset a konzolbilincsre a csavar, 2 alátét és anya segítségével (Ábra 7).

9. Szerelje fel a konzollemezt a kormányoszlop köré a konzolbilincs, 2 műanyag szegecs, 4 kapupántcsavar (M6 × 45 mm), 4 alátét és 4 anya segítségével, de ne húzza meg a kötőelemeket (Ábra 7).

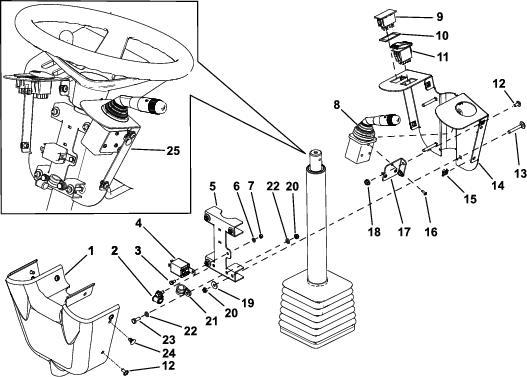

   Ábra 7

   1. Kezelőpanel-burkolat
   2. Bilincs
   3. Csavar
   4. Relé
   5. Konzolbilincs
   6. Alátét
   7. Anya
   8. Többfunkciós kapcsoló
   9. Távolsági/tompított fényváltó kapcsoló
   10. Tömítés
   11. Vészvillogó kapcsoló
   12. Csavar
   13. Kapupántcsavar (M6 × 45 mm)
   14. Konzollemez
   15. Lemezanya (1/4-20)
   16. Félgömbfejű csavar (M4 × 12 mm)
   17. Kapcsolótartó
   18. Anya
   19. Alátét
   20. Anya
   21. Bilincs
   22. Alátét
   23. Hatlapfejű csavar
   24. Műanyag szegecs
   25. Felszerelt kapcsolótartó

Ehhez az eljáráshoz szükséges alkatrészek:

A vezetékköteg elvezetése kapcsán lásd a következő ábrákat és utasításokat.

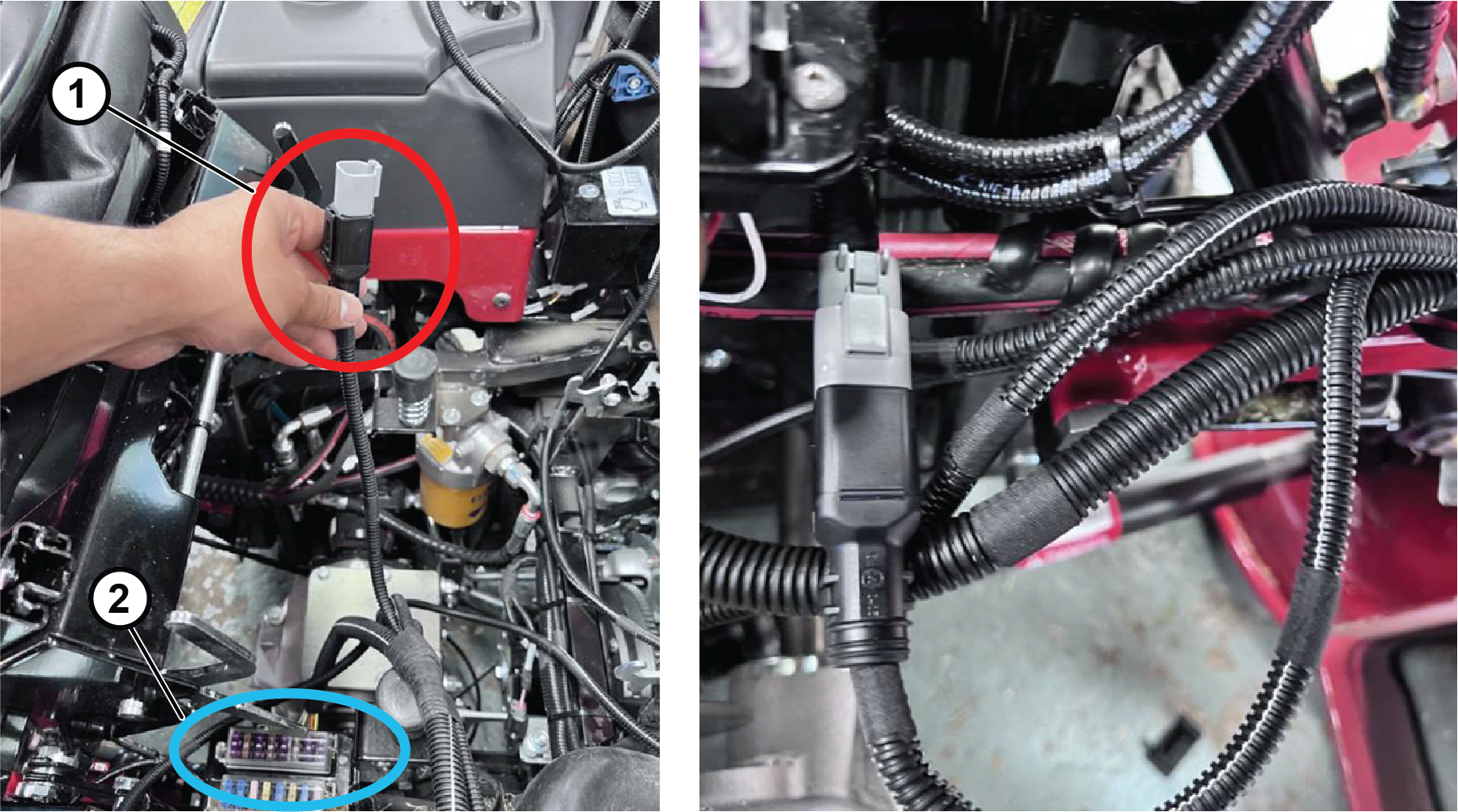

1. Csatlakoztassa a tápadaptert a PLH600 gép vezetékkötegéhez a biztosítékdoboz alatt (Ábra 8).



   Ábra 8

   1. Tápadapter
   2. Biztosítékdoboz

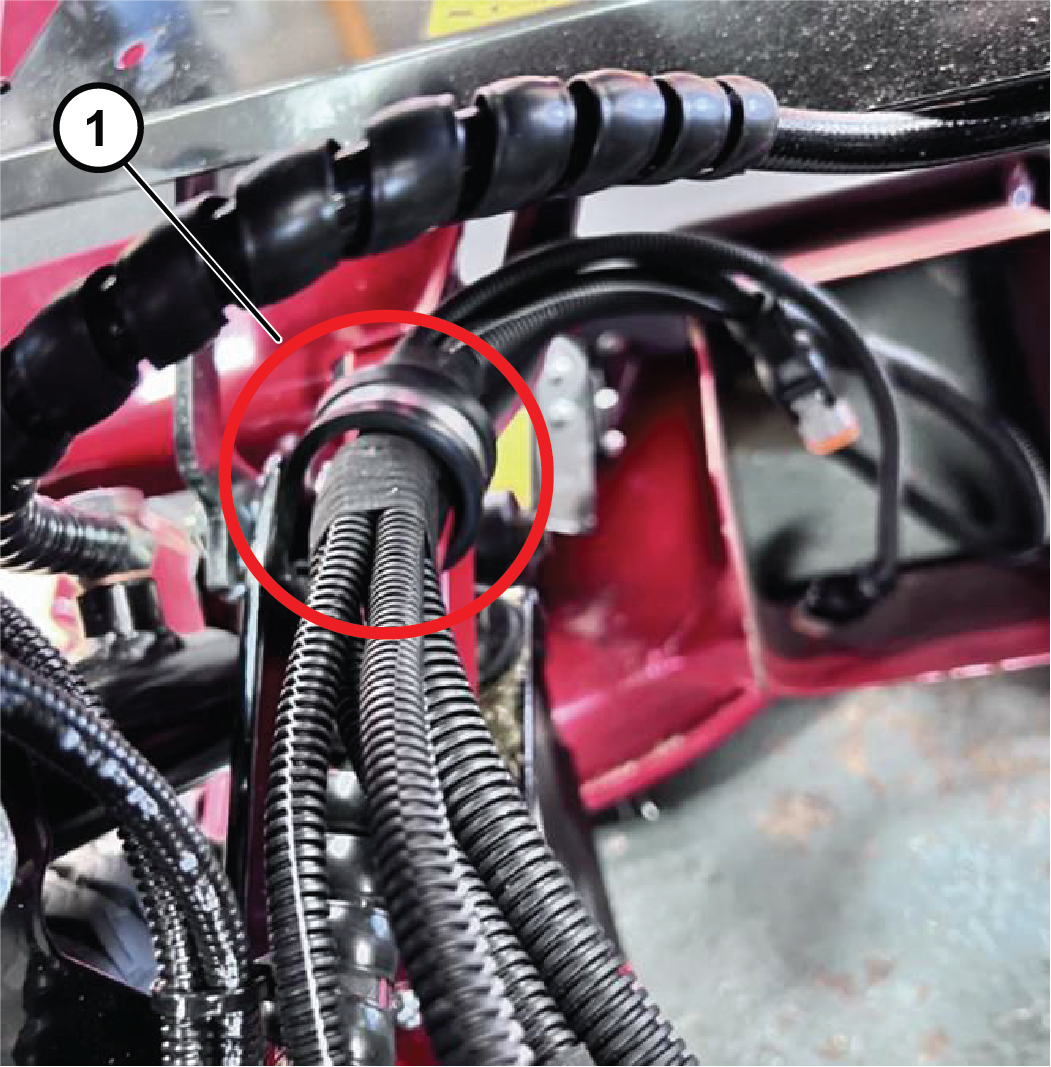

2. Fűzze át a bilincsen a bal és a jobb első lámpa vezetékeit és a közúti világításkészlet konzolvezetékeit (Ábra 9).



   Ábra 9

   1. Bilincs

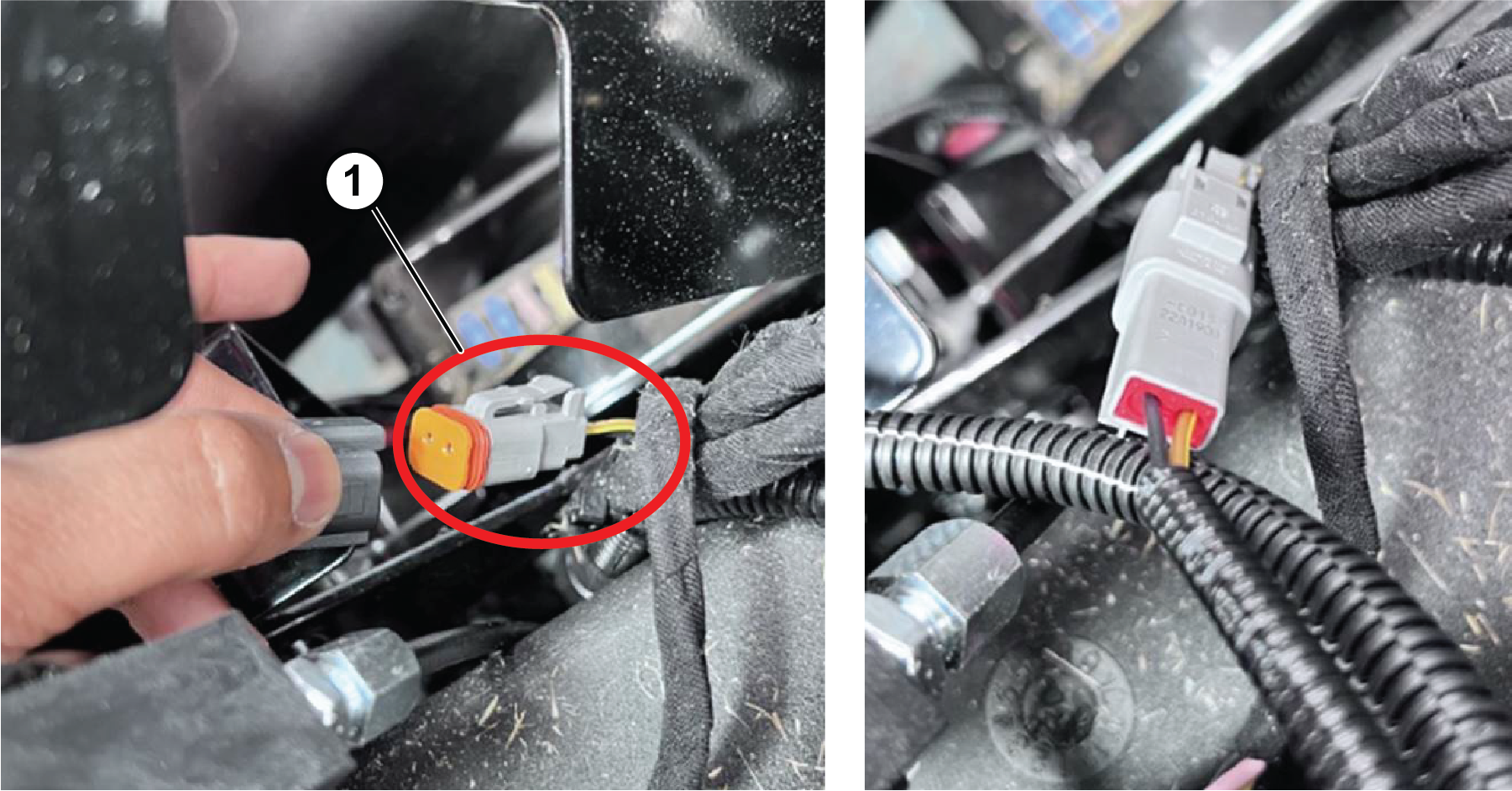

3. Csatlakoztassa a közúti világítás vezetékkötegét a bal és a jobb első lámpa csatlakozójához. Rögzítse a vezetékeket kábelkötözővel a taposó merevítőjéhez (Ábra 10 és Ábra 11).



   Ábra 10

   1. Csatlakozó


   Ábra 11

   1. Kábelkötözők

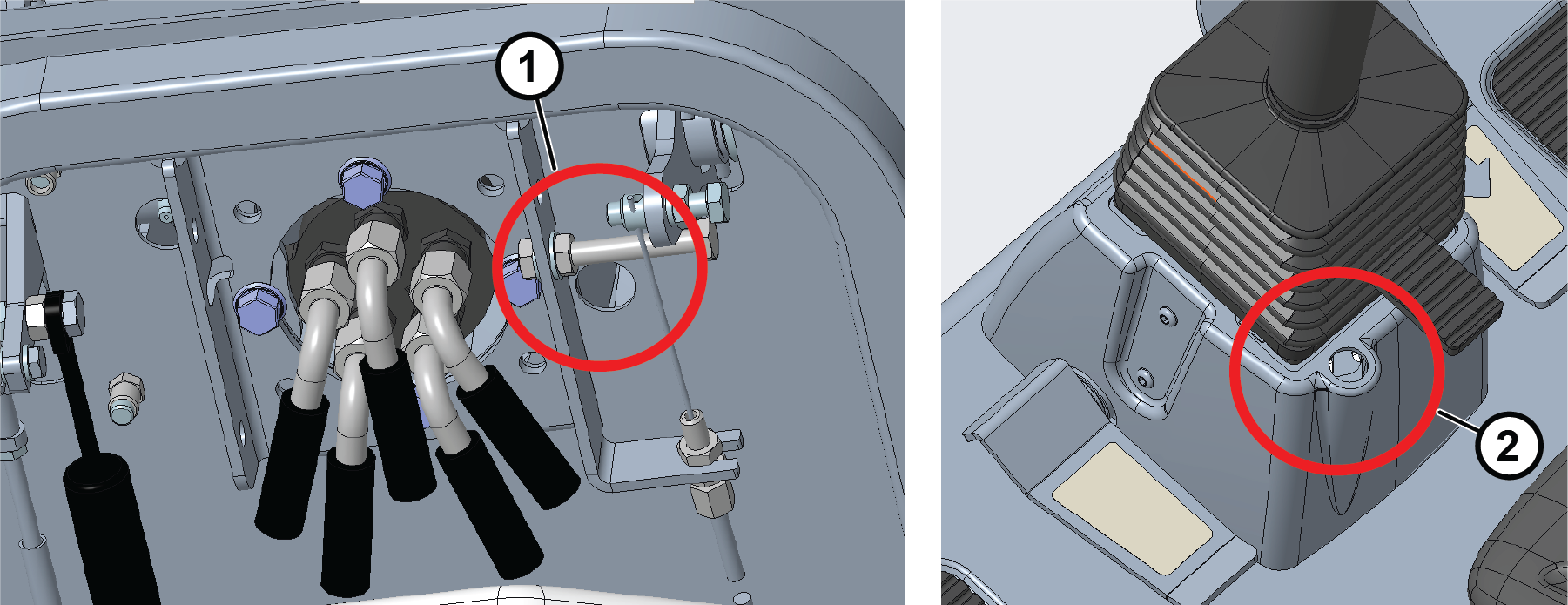

4. Fűzze át a konzol vezetékét a közúti világítás vezetékkötegétől a kezelőállás lemezén és a kormányoszlop mögötti nyíláson (Ábra 12).



   Ábra 12

   1. Nyílás a kezelőállás lemezén
   2. Nyílás a kormányoszlop talpánál

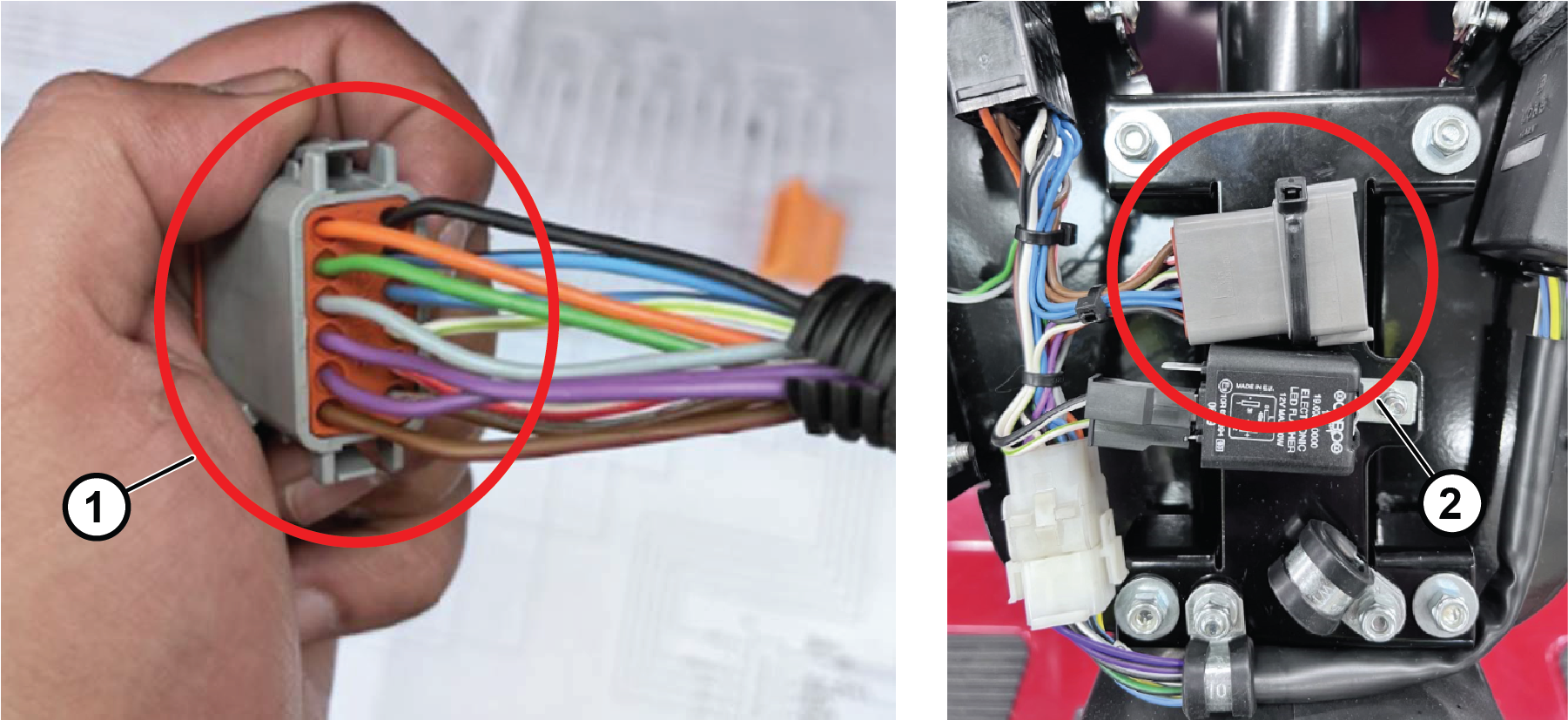

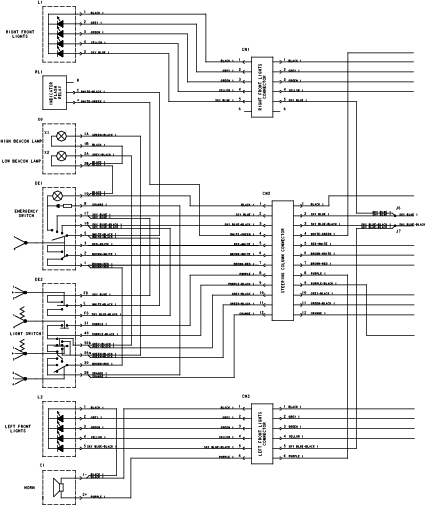

5. Kösse be a 12 pólusú csatlakozóba a konzol vezetékkötegét (a kapcsolási rajz szerint), majd csatlakoztassa a konzolegységhez (Ábra 13).



   Ábra 13

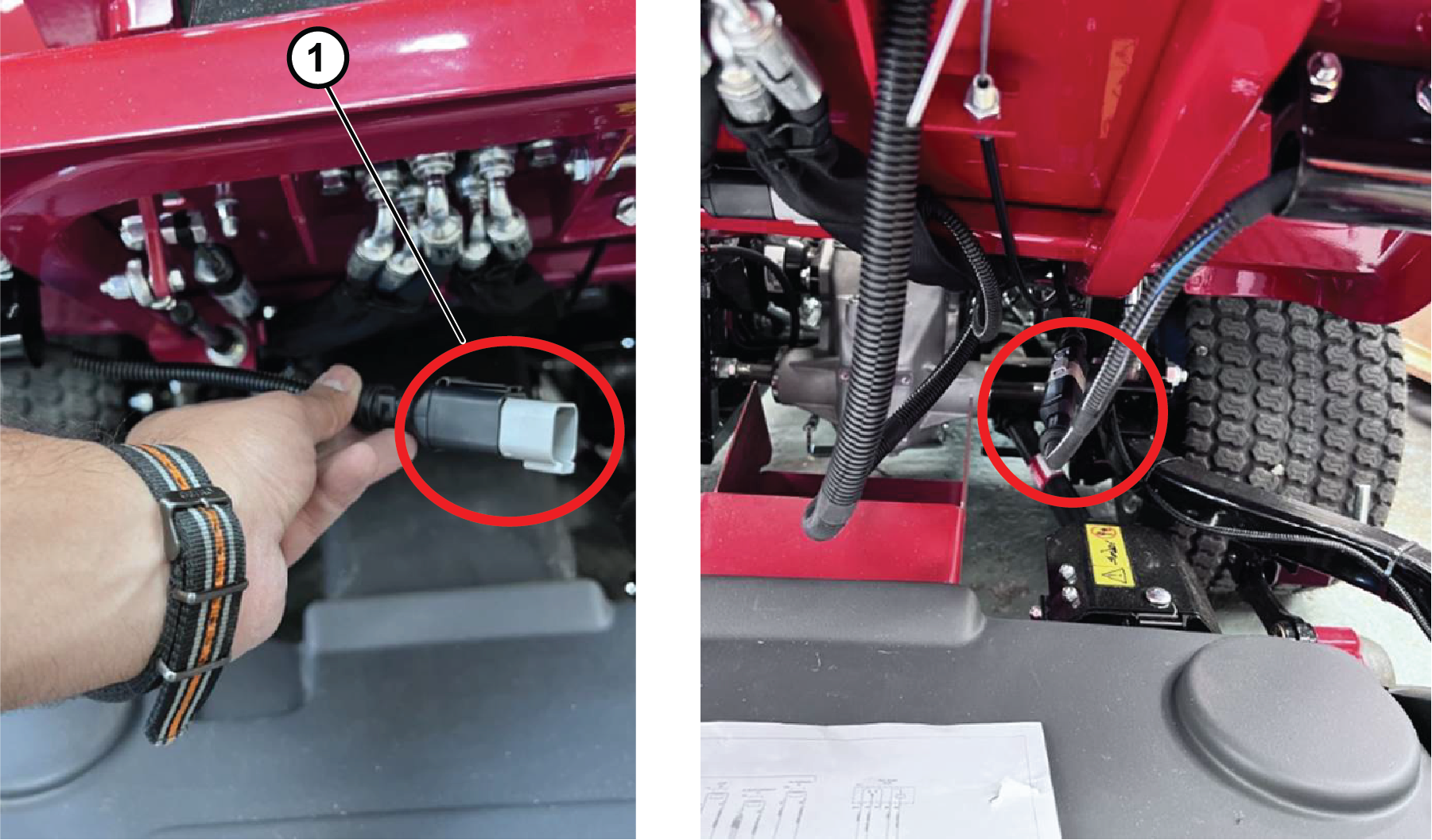

6. Csatlakoztassa a közúti világítás vezetékkötegének 2 pólusú csatlakozóját a gép vezetékkötegéhez (Ábra 14).



   Ábra 14

   1. Csatlakozó

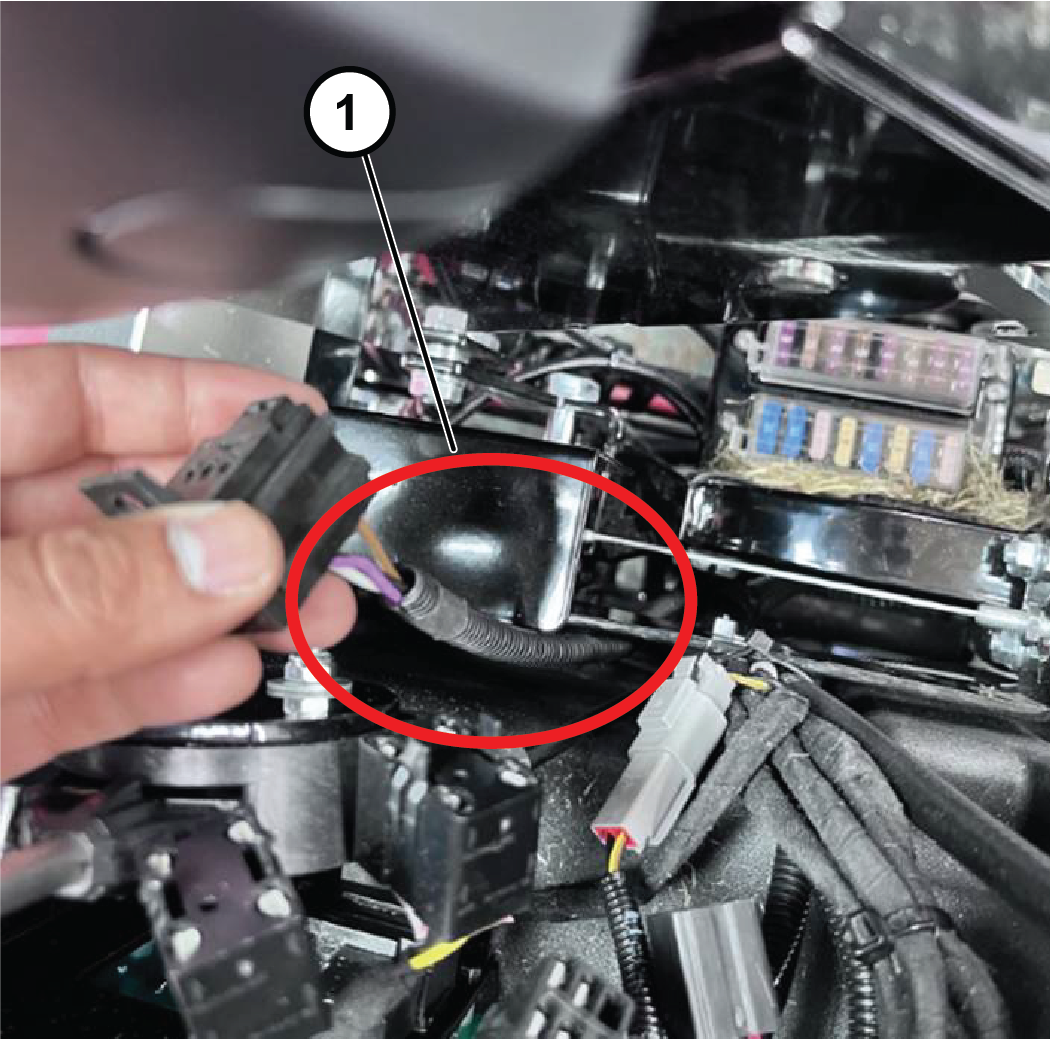

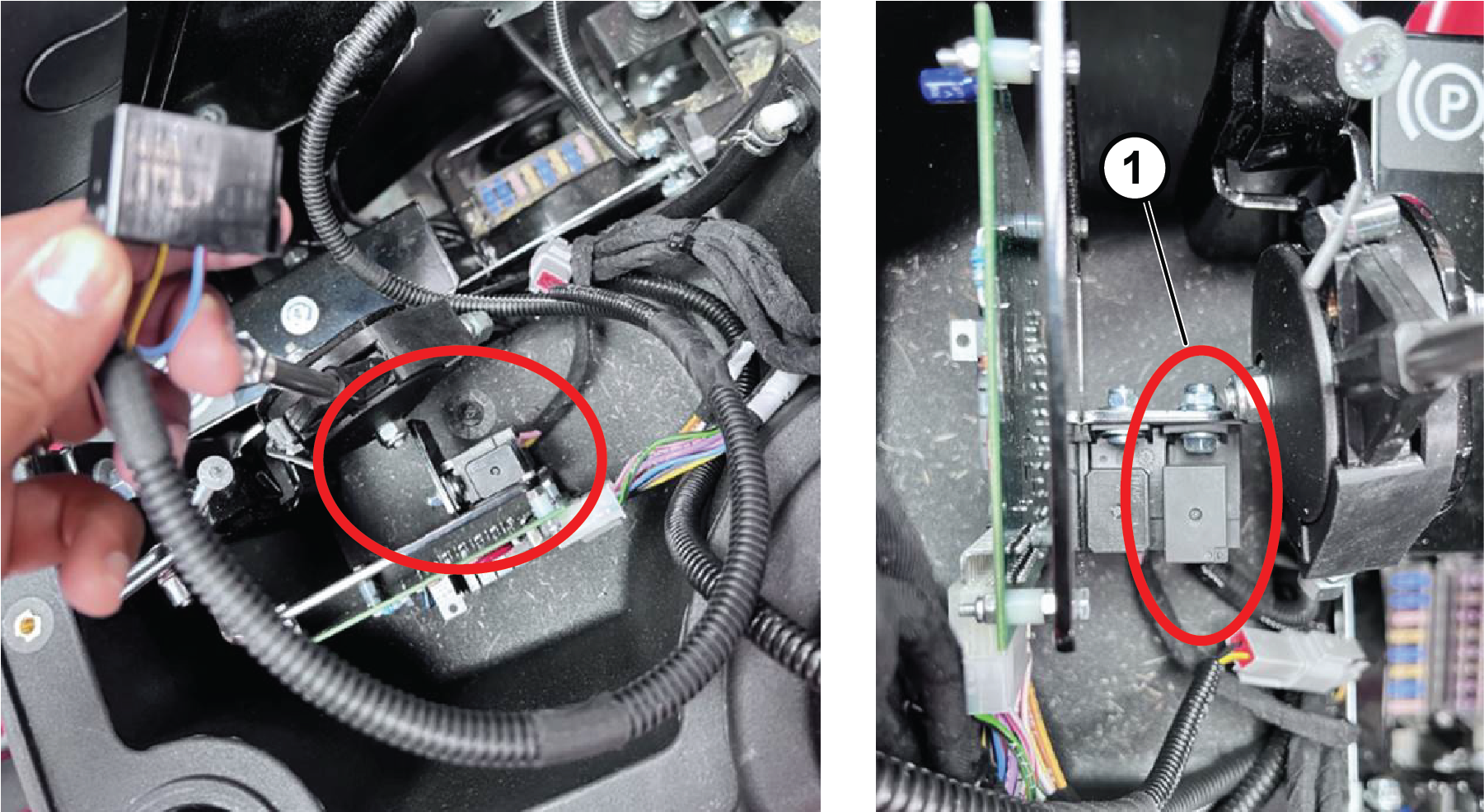

7. Fűzze át a mágnestekercs kábelét a gázadagoló egység alatt, és rögzítse a konzolhoz csavar, alátét és anya segítségével (Ábra 15).



   Ábra 15

   1. A mágnestekercs kábele


   Ábra 16

   1. A mágnestekercs kábele rögzítve

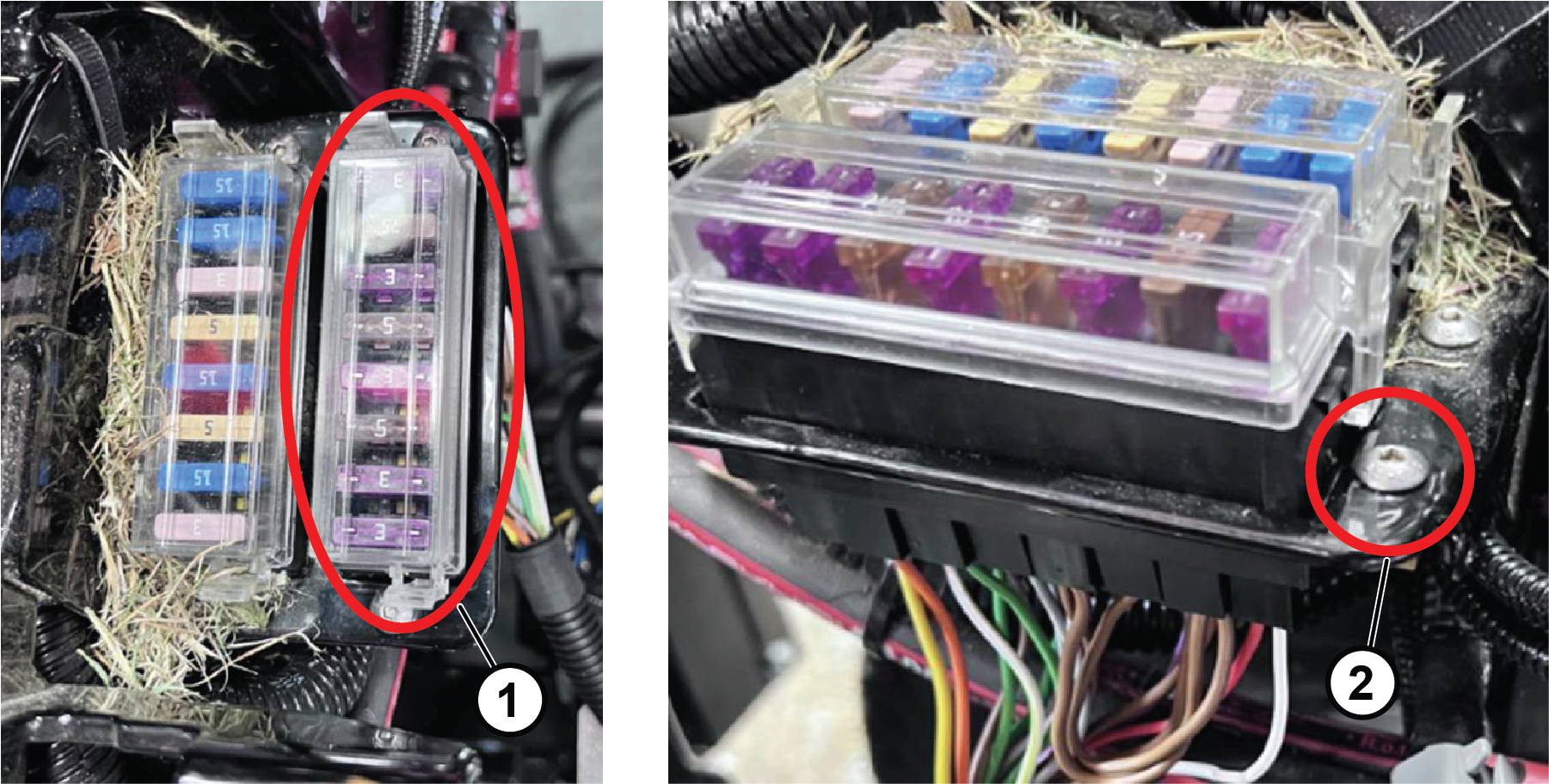

8. Csatlakoztassa a biztosítékdobozt a műanyag fedelét eltávolítva, majd a biztosítékdobozt átfűzve a konzol alja felől. Tegye vissza a műanyag fedelet a biztosítékdobozra, és rögzítse a biztosítékdobozt a konzolhoz a 2 meglévő csavarral (Ábra 17).



   Ábra 17

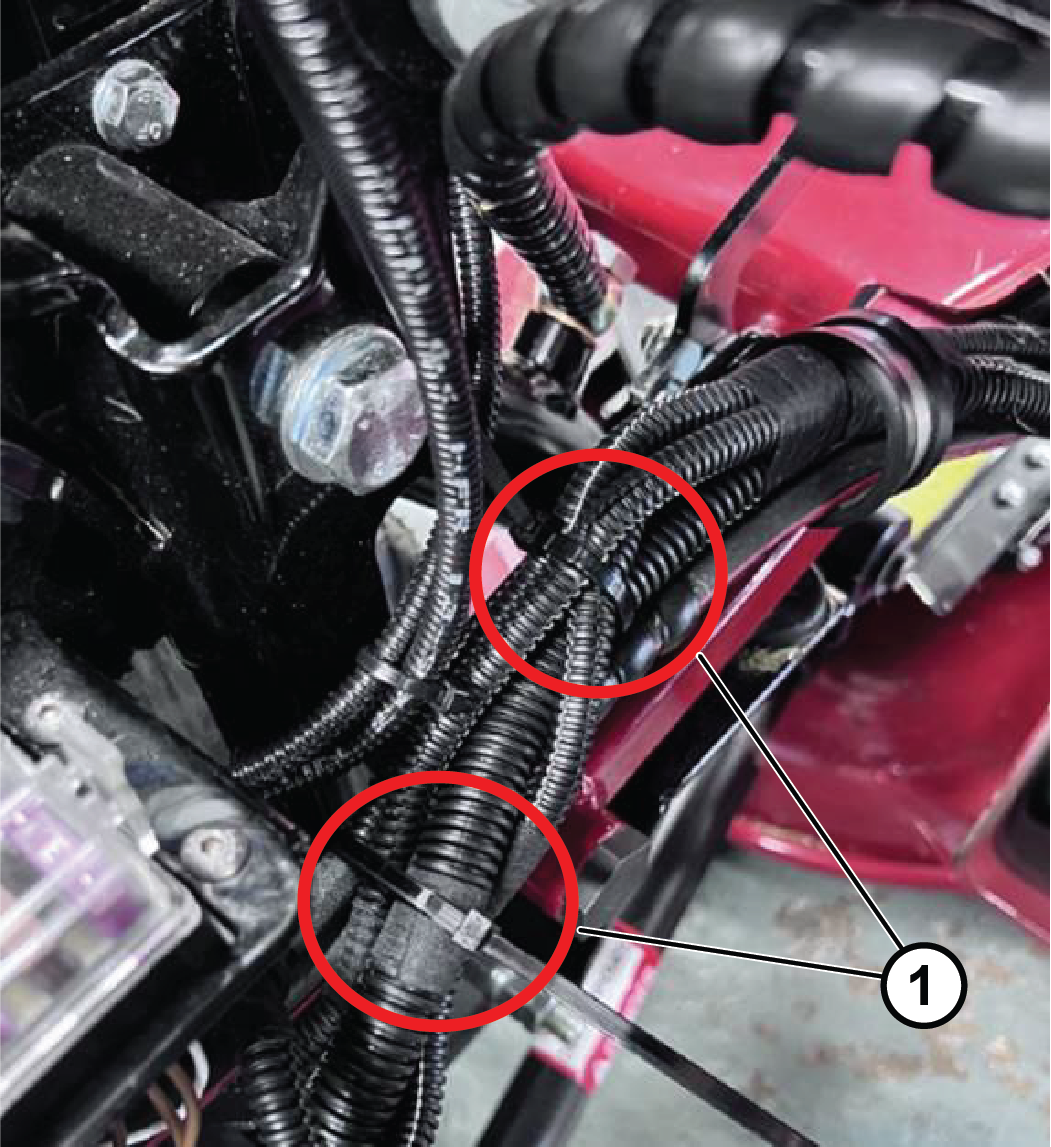

9. Rögzítse a vezetékköteg első szakaszát 2 kábelkötözővel (Ábra 18).



   Ábra 18

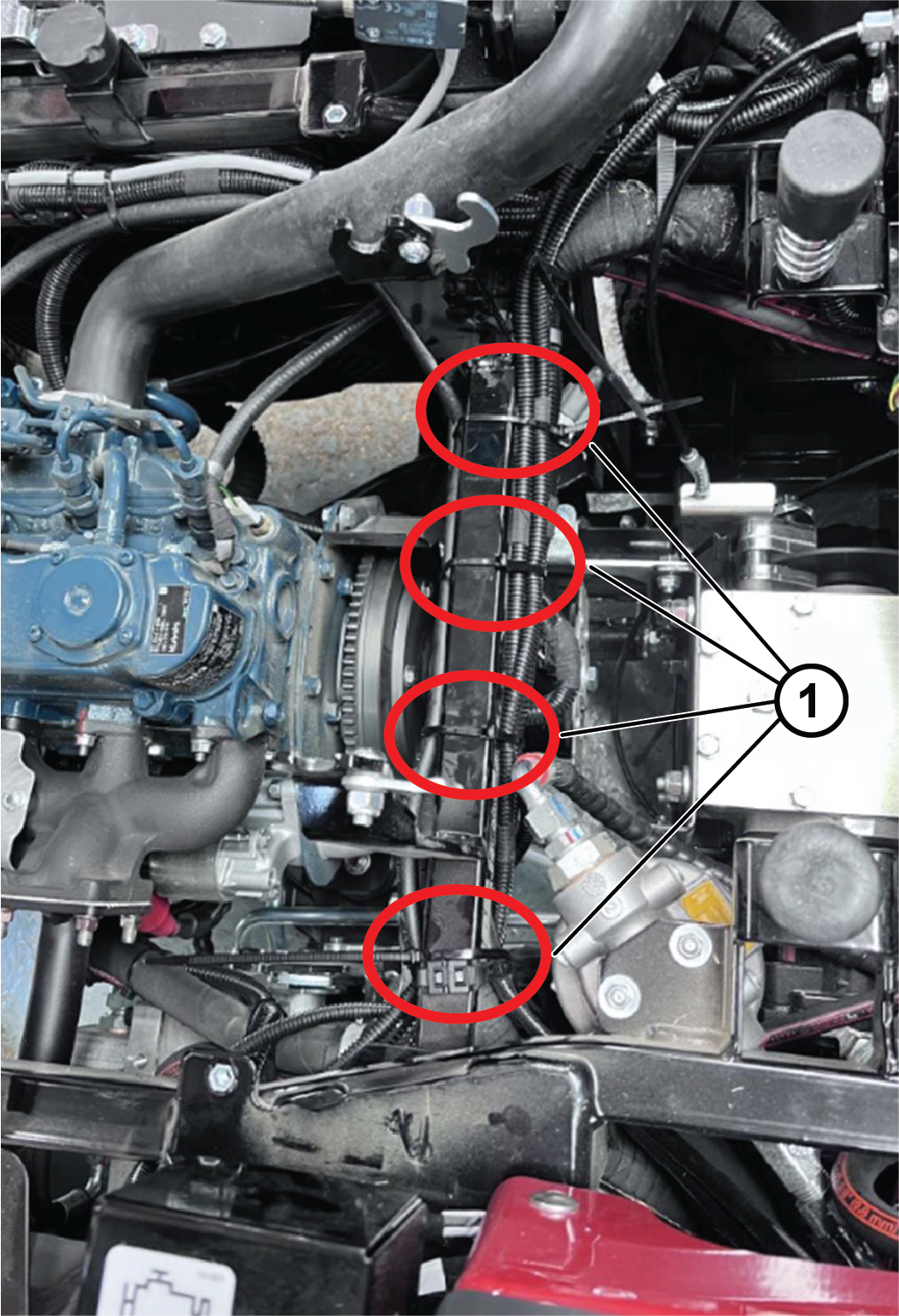

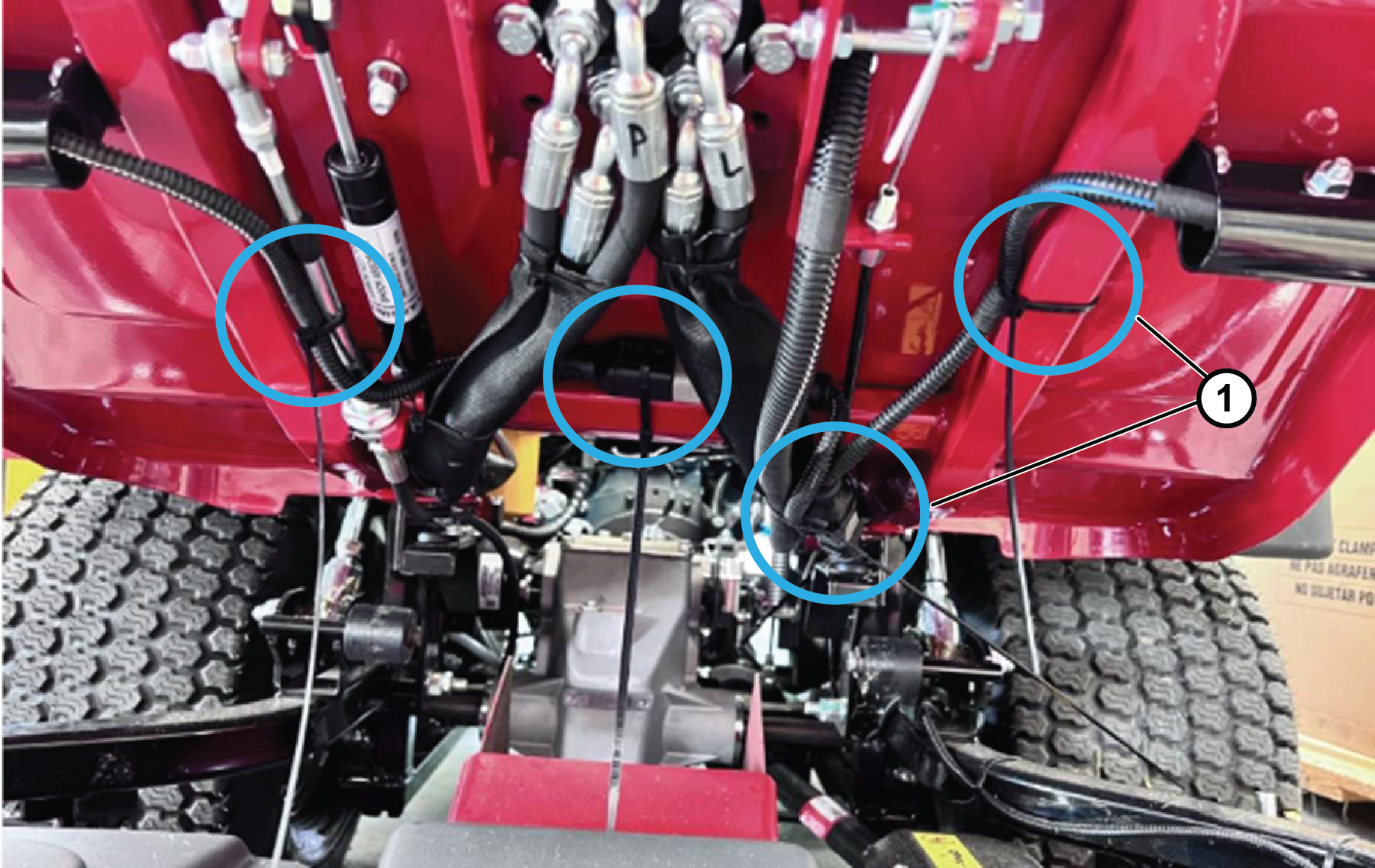

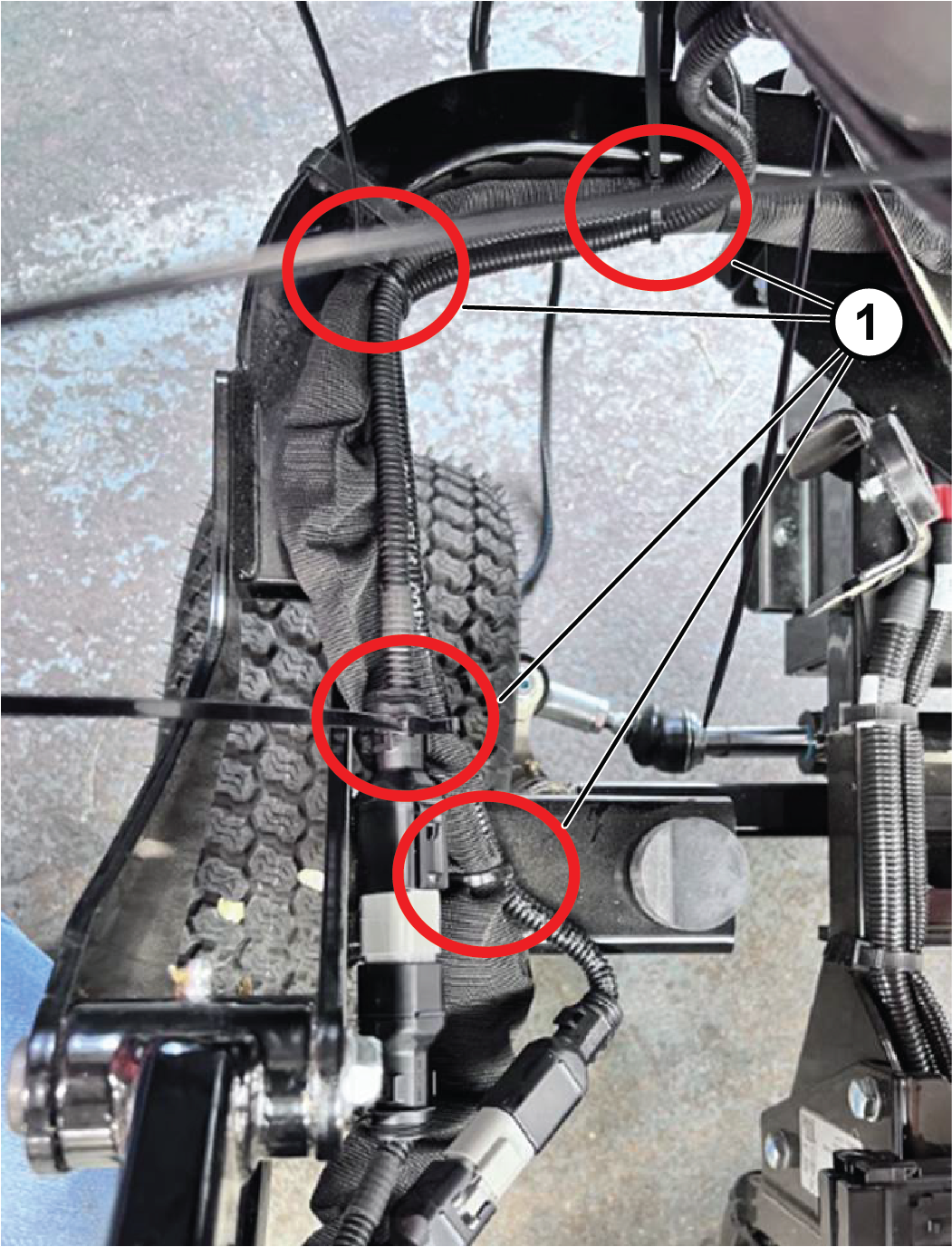

10. Távolítsa el a motorburkolatot, és vezesse el a hátsó lámpák vezetékkötegét az ülés alatt. Rögzítse a vezetékköteget az alvázmerevítőhöz 4 kábelkötözőkkel a Ábra 19 szerint.



    Ábra 19

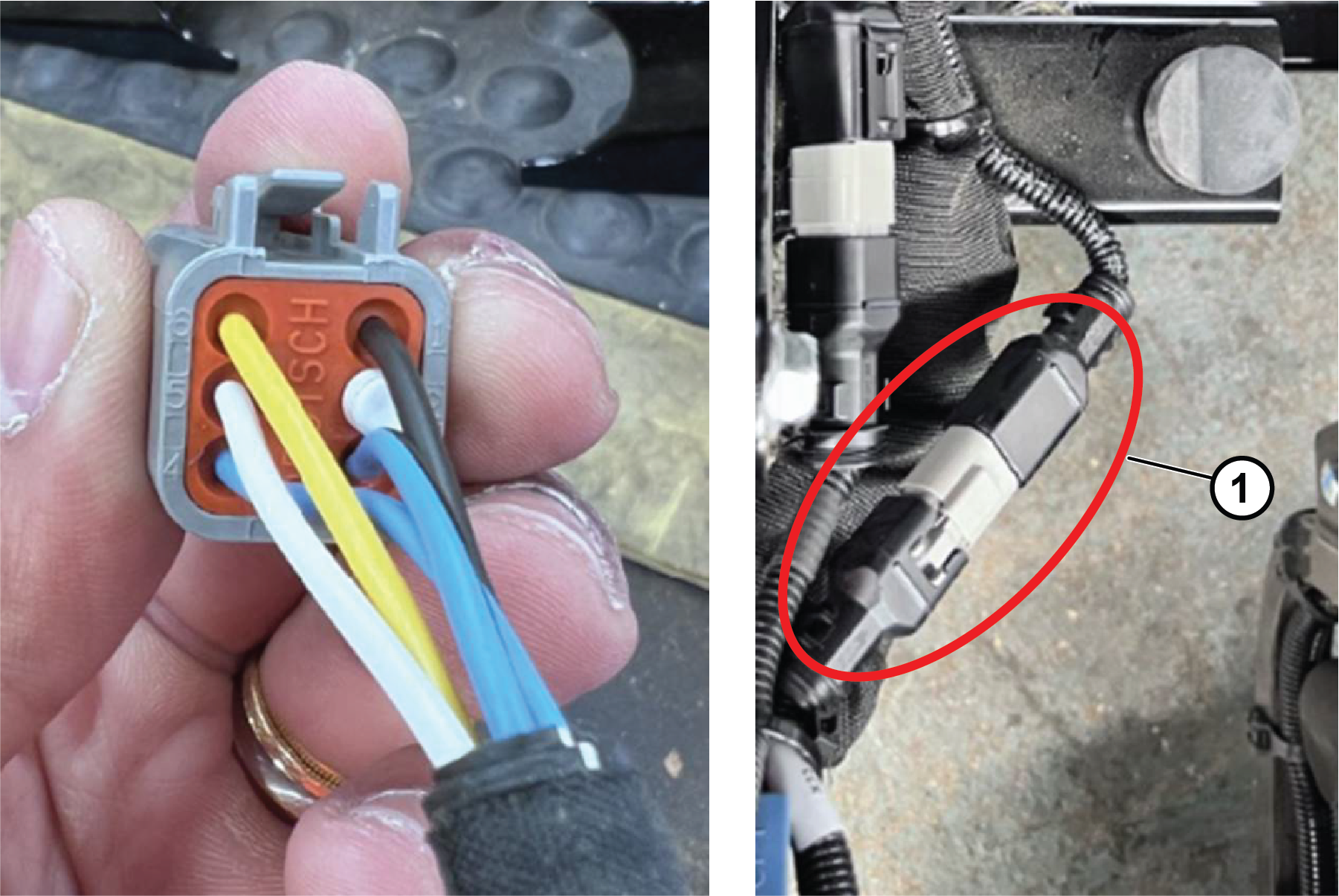

11. Csatlakoztassa az 5 pólusú csatlakozót (a kapcsolási rajz szerint) a hátsó világítás vezetékkötegéhez (Ábra 20).



    Ábra 20

    1. Csatlakozó

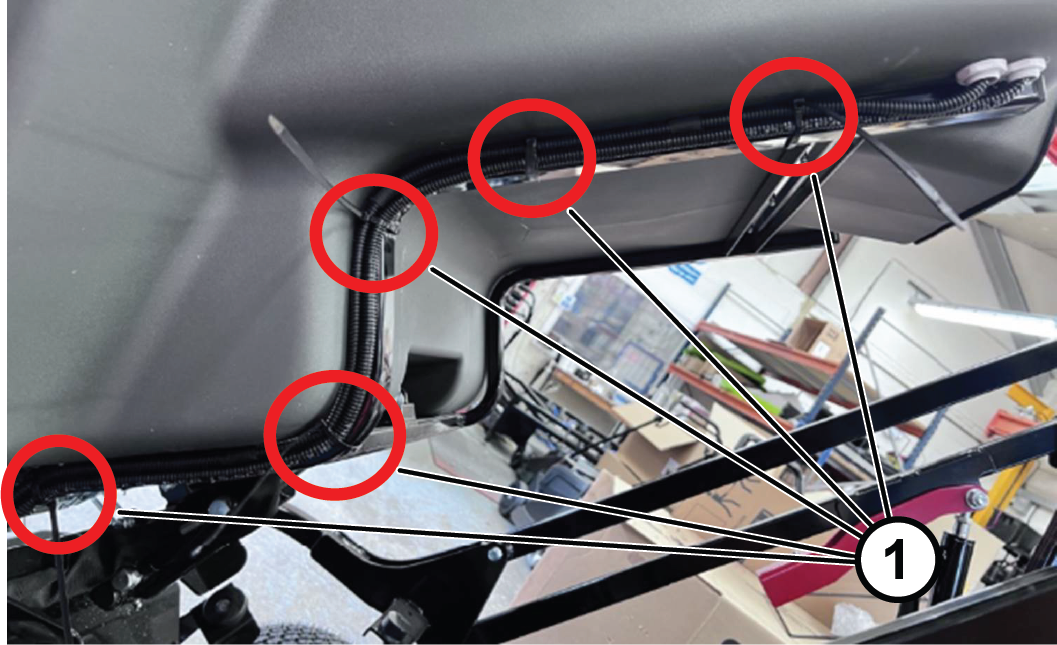

12. Fűzze át a hátsó világítás vezetékkötegét a váz hátsó részén és a gyűjtőtartály vázán. Rögzítse a vezetékköteget 9 kábelkötözővel a Ábra 21 és a Ábra 22 szerint.



    Ábra 21

    1. Kábelkötöző


    Ábra 22

    1. Kábelkötöző

13. Készítsen egy 21 mm átmérőjű furatot a gyűjtőtartály alja felől, és fűzze át a vezetékköteget a kábelrögzítő anyán. Rögzítse a kábelt a kábelrögzítő anyával (Ábra 23).



    Ábra 23

    1. Készítsen egy 21 mm-es furatot
    2. Vezetékköteg a kábelrögzítő anyában

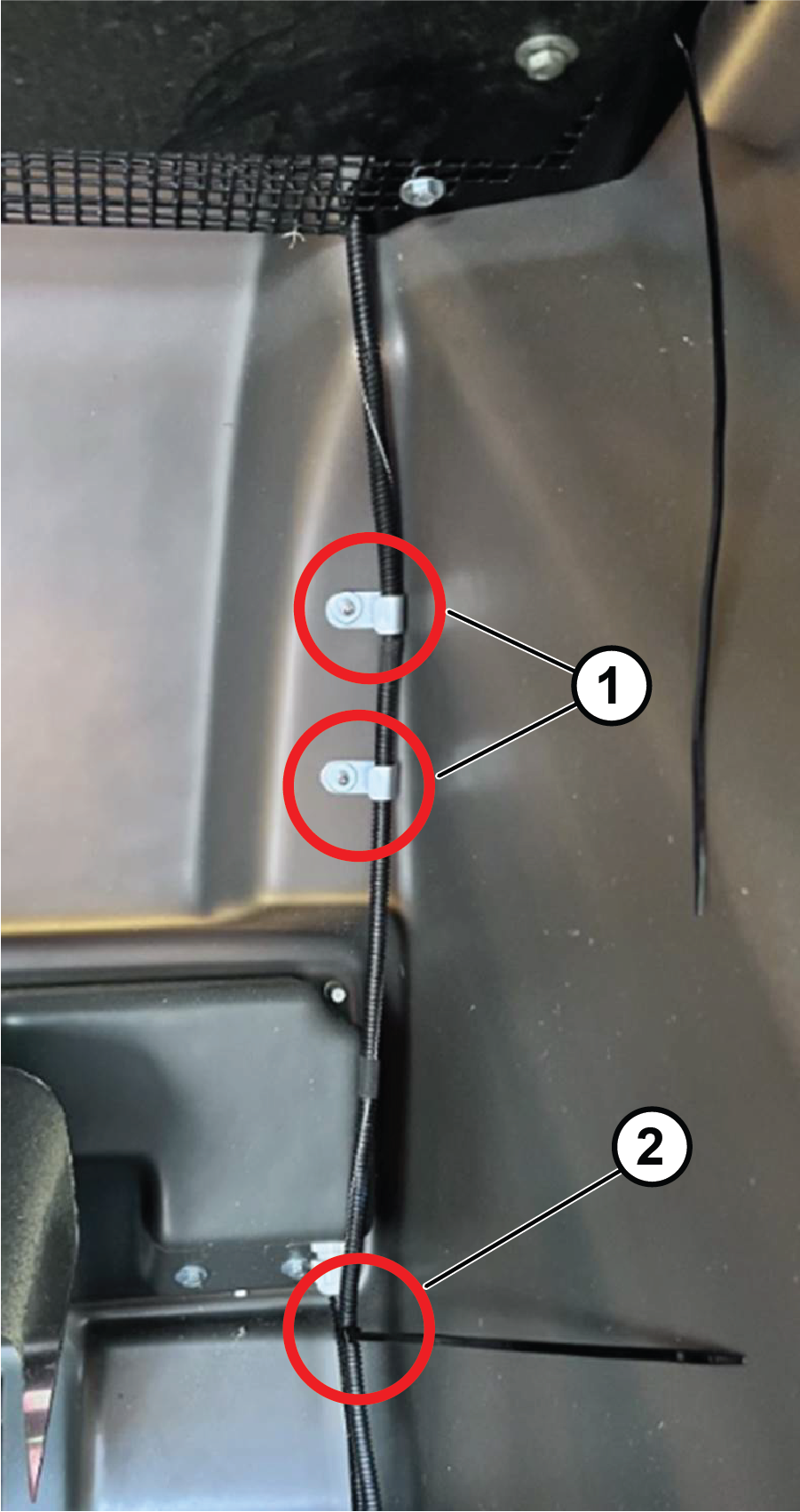

14. Rögzítse a hátsó világítás kábelkötegét a PLH600 gép kábelkötegéhez kábelkötözővel, és fűzze át a kábelköteget a gyűjtőtartály elején lévő 2 bilincsen.



    Ábra 24

    1. Bilincs
    2. Kábelkötöző

15. Távolítsa el a gyűjtőtartály rácsát a gépről (Ábra 25).



    Ábra 25

    1. Gyűjtőtartályrács

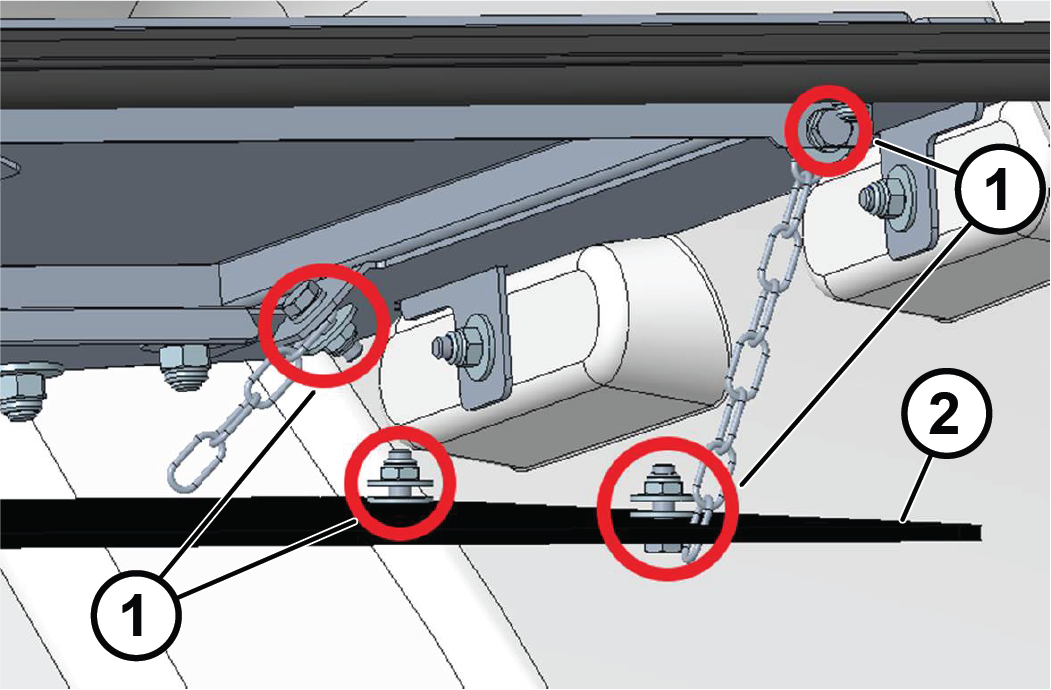

16. Távolítsa el a 4 anyát, 8 alátétet és 4 csavart, amelyek a láncot a műanyag fűgyűjtő panelhez rögzítik (Ábra 26).



    Ábra 26

    1. Csavarok, alátétek és anyák
    2. Műagyag fűgyűjtő panel

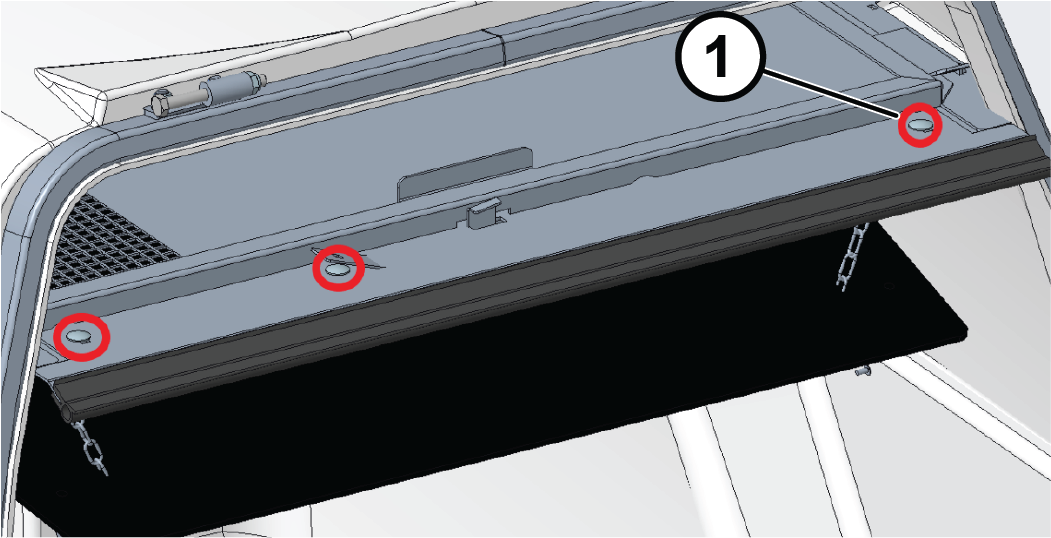

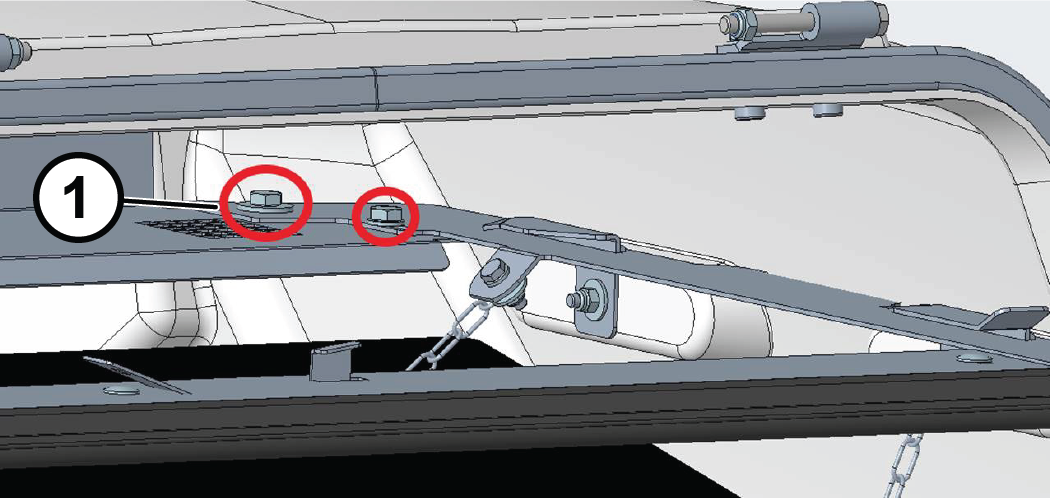

17. Távolítsa el a 3 csavart, 3 alátétet és 3 anyát a tartórács eltávolításához (Ábra 27).



    Ábra 27

    1. Csavarok, alátétek és anyák

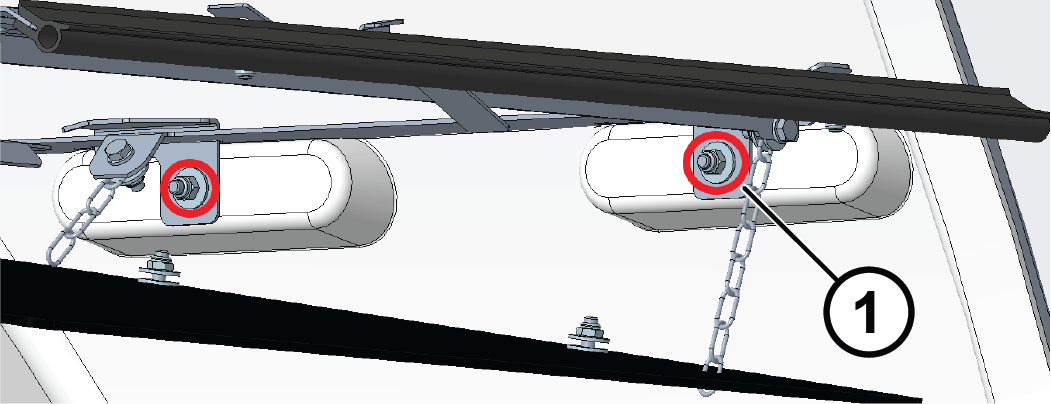

18. Távolítsa el a 2 anyát, 4 alátétet és 2 csavart a jobb oldali levehető rácsos csúszkáról (Ábra 28).



    Ábra 28

    1. Csavarok, alátétek és anyák

19. Távolítsa el a 2 anyát, 3 alátétet, 1 alátétet (M8) és 2 csavart a jobb oldali levehető rácsos csúszkáról (Ábra 29).



    Ábra 29

    1. Csavarok, alátétek és anyák

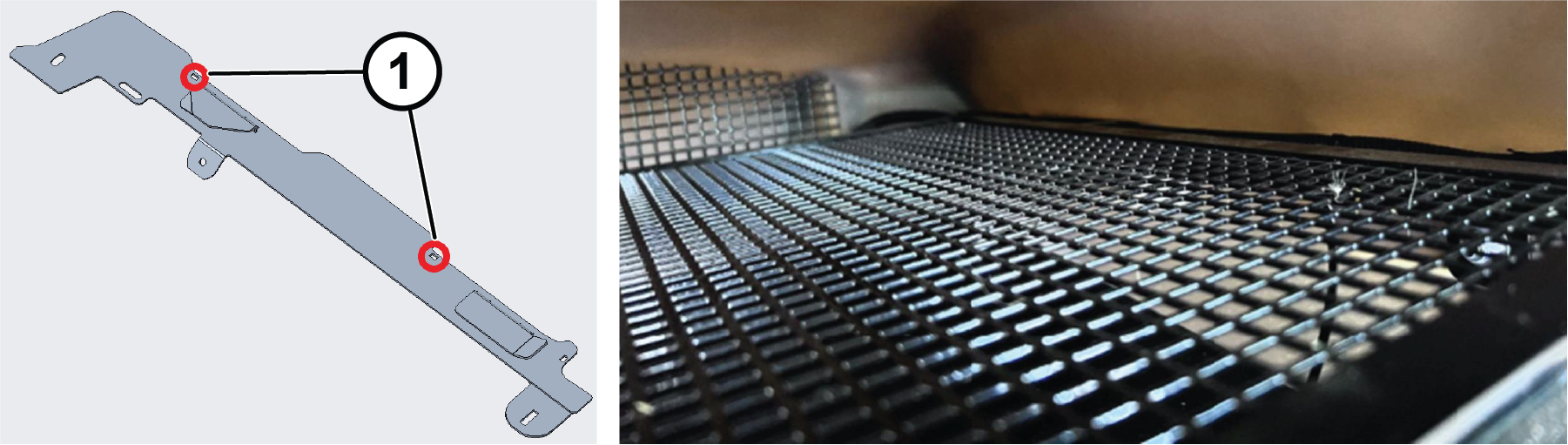

20. Fűzze át rajta a kábelköteget, majd vezesse el a jobb oldali levehető rácsos csúszka mellett, és rögzítse 2 kábelkötözővel az alábbi helyeken:



    Ábra 30

    1. Kábelkötöző rögzítési helyek

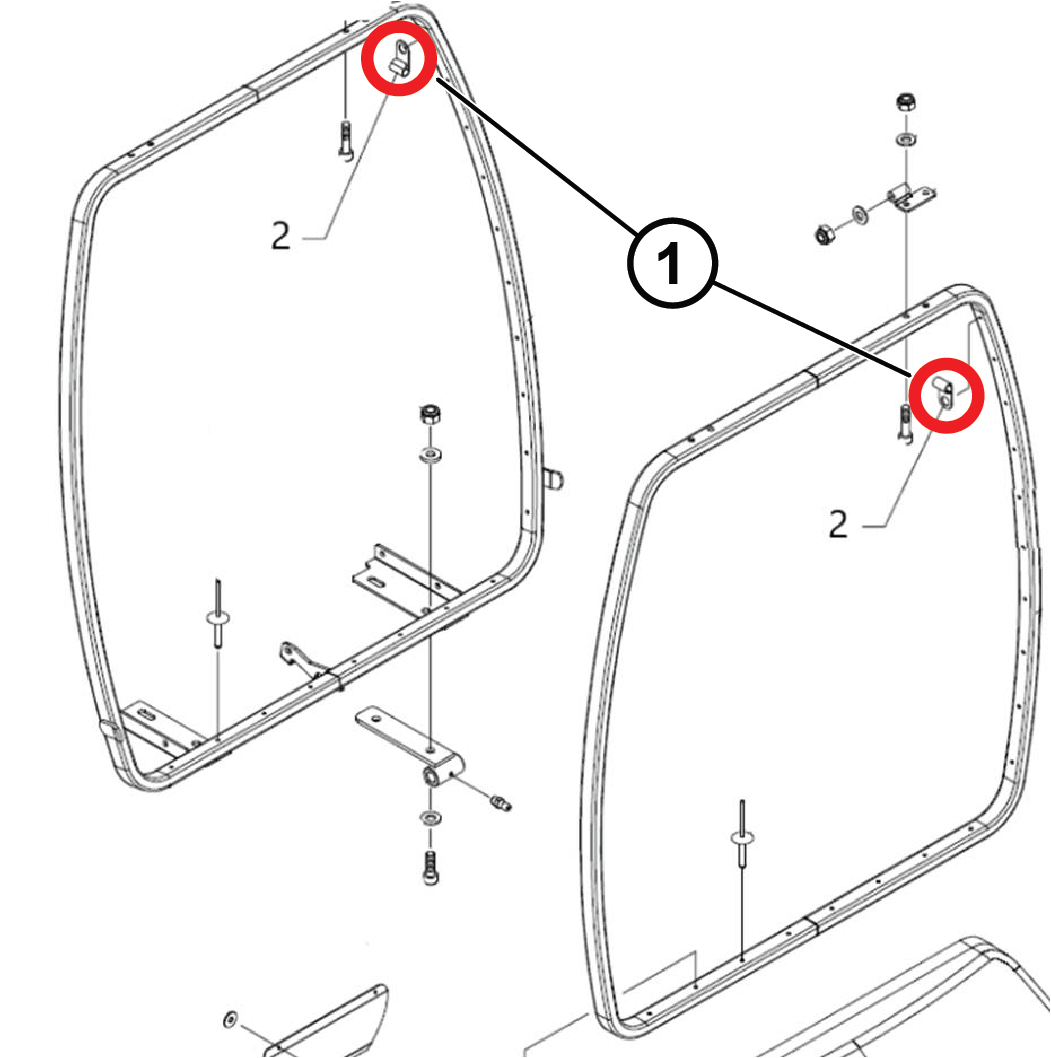

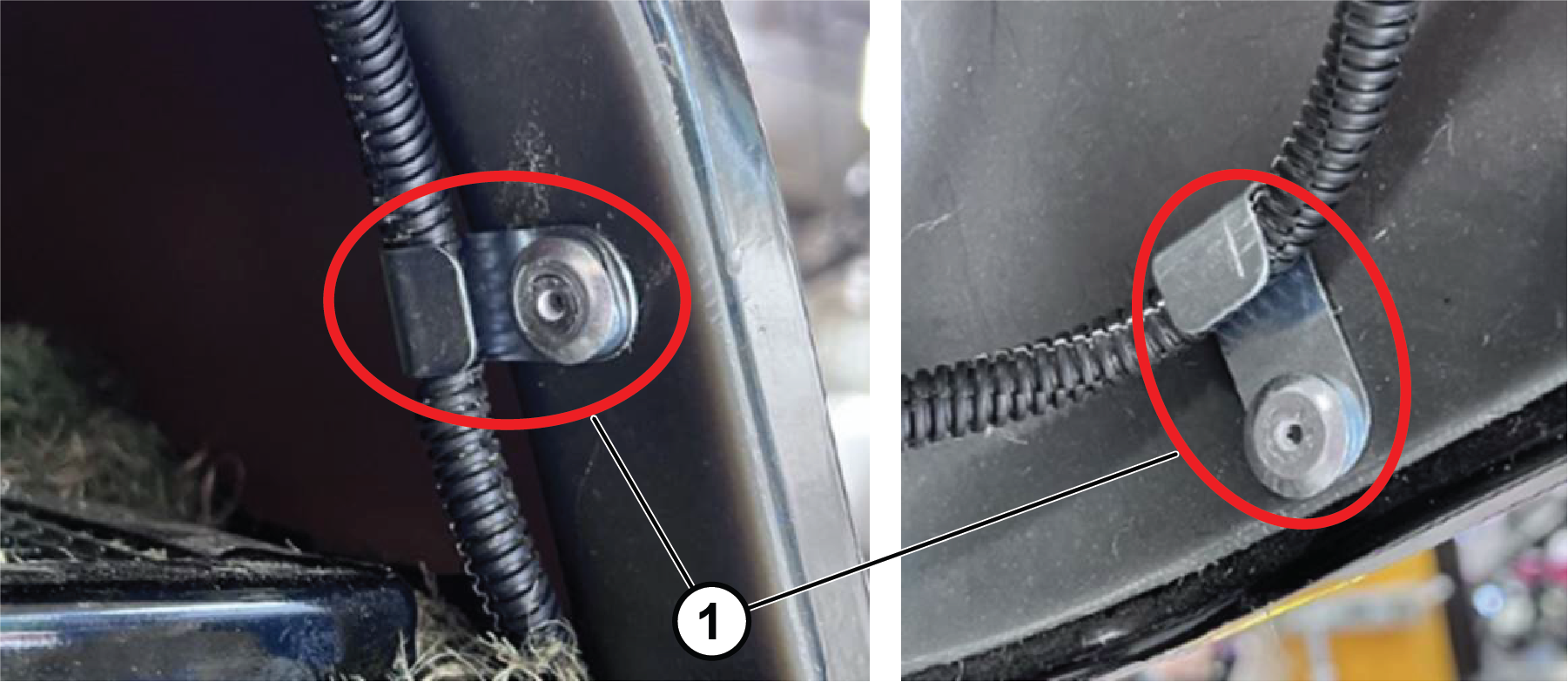

21. Szerelje fel a tartály-rács egységet, majd fűzze át a vezetékköteget a tartályváz két bilincsén és a tartályajtó keretén (Ábra 31 és Ábra 32).



    Ábra 31

    1. Bilincs


    Ábra 32

    1. Bilincs

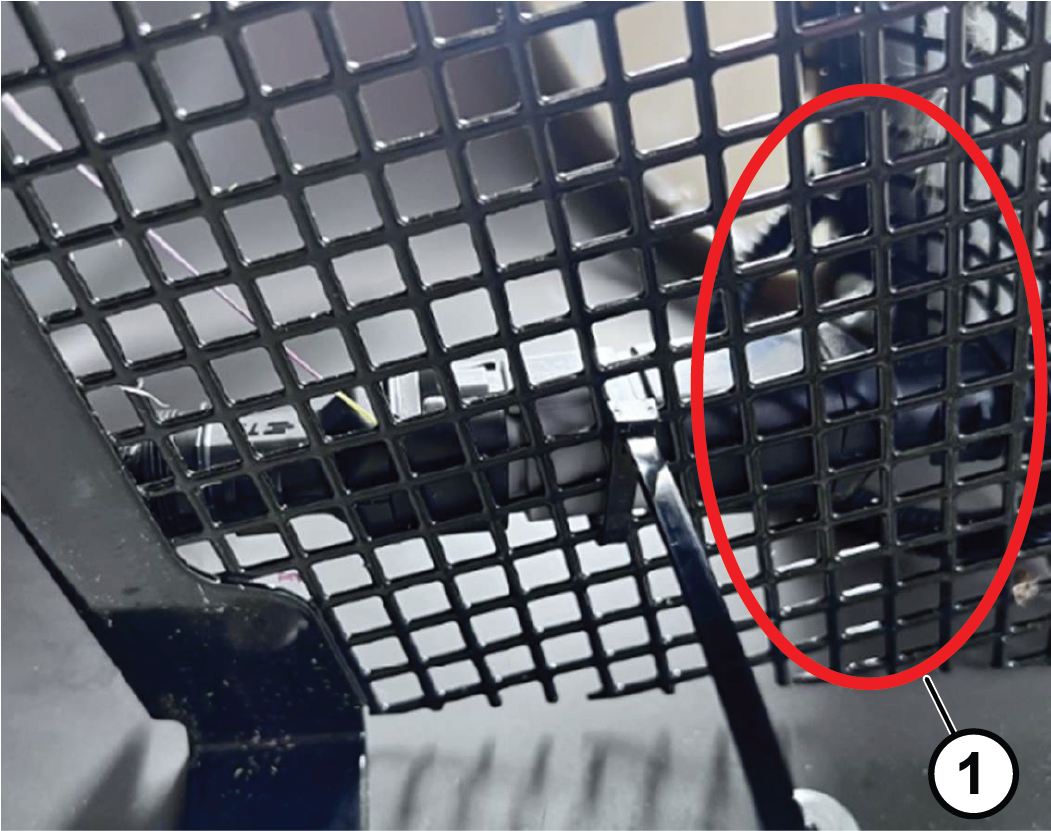

22. Csatlakoztassa a hátsó világítás csatlakozóját a vezetékköteg csatlakozójához, majd rögzítse kábelkötözővel a fűgyűjtő tartály ajtórácsához.



    Ábra 33

    1. Fűgyűjtő tartály ajtórácsa

A vezérlő vezetékköteg elvezetése kapcsán lásd a következő ábrákat és utasításokat.

1. Kapcsolja be a vészvillogót a kezelőpanelen, és győződjön meg arról, hogy villog mind a 4 irányjelző.

2. Kapcsolja be a helyzetjelző világítást úgy, hogy a világítás kapcsolókarján a recés részt egy fokozattal előreforgatja. Forgassa tovább a kapcsolót még egy fokozattal a tompított fény bekapcsolásához. Ellenőrizze, hogy mindkét fényszóró világít-e.

3. Ellenőrizze az irányjelzők működését mindkét irányban. Ellenőrizze, hogy a vezérlőkar kapcsolóján kiválasztott irány szerinti lámpák villognak-e.

4. Ellenőrizze a kürtöt úgy, hogy a kar külső felületét befelé nyomja.

5. Kapcsolja ki a gyújtáskapcsolót. Ha esetleg bármi nem működik, ellenőrizze az adott elem és a kapcsolója csatlakozását. Ellenőrizzen minden test- és tápcsatlakozást.

Kösse be az akkumulátort; lásd a Kezelői kézikönyvben az elektromos rendszer karbantartását taglaló részt.

A kezelőpanelen a világítás kezelőszervei az alábbi jelzésekkel vannak ellátva:

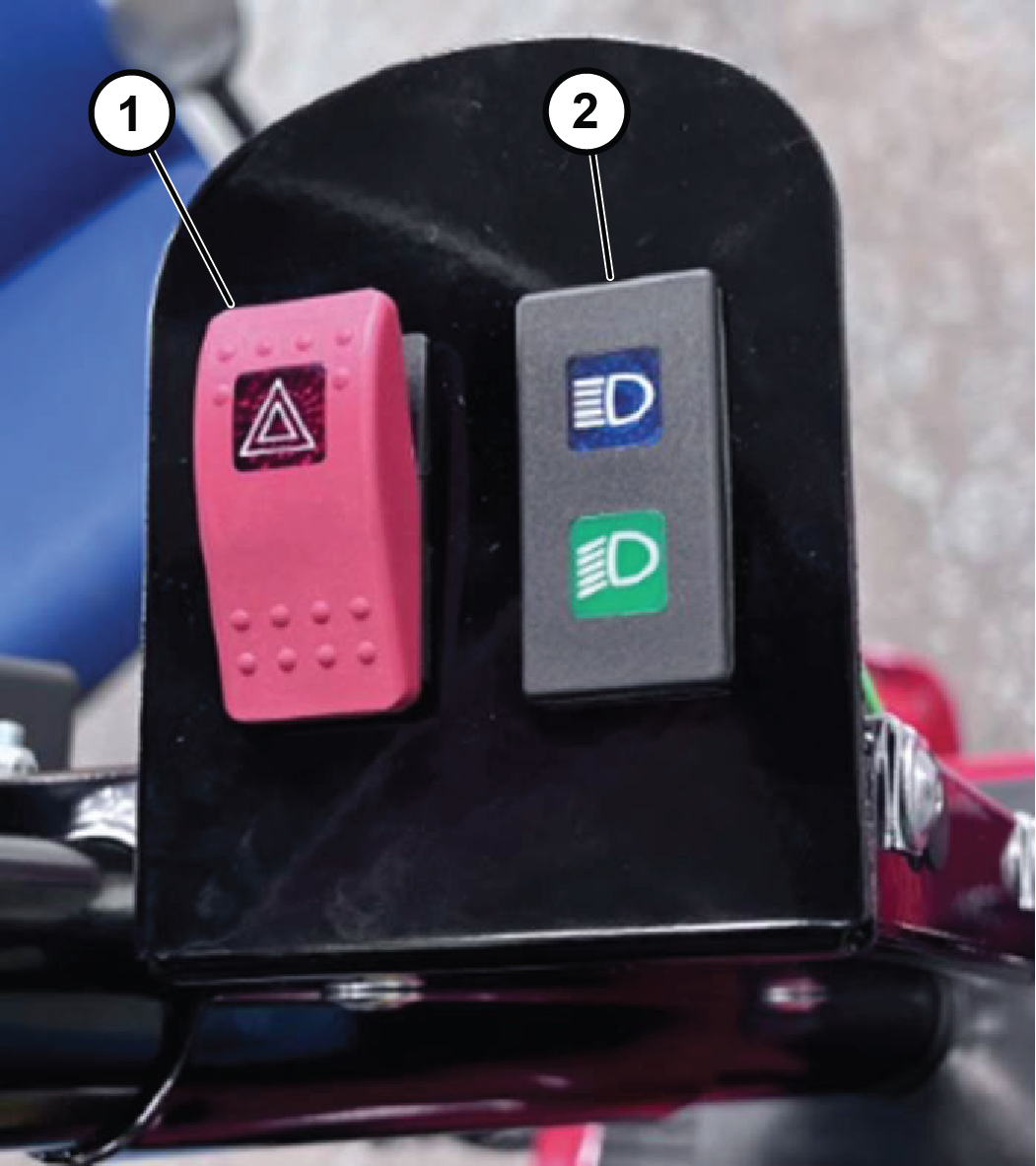

Ábra 34

1. Vészvillogó
2. Távolsági és tompított fény visszajelző

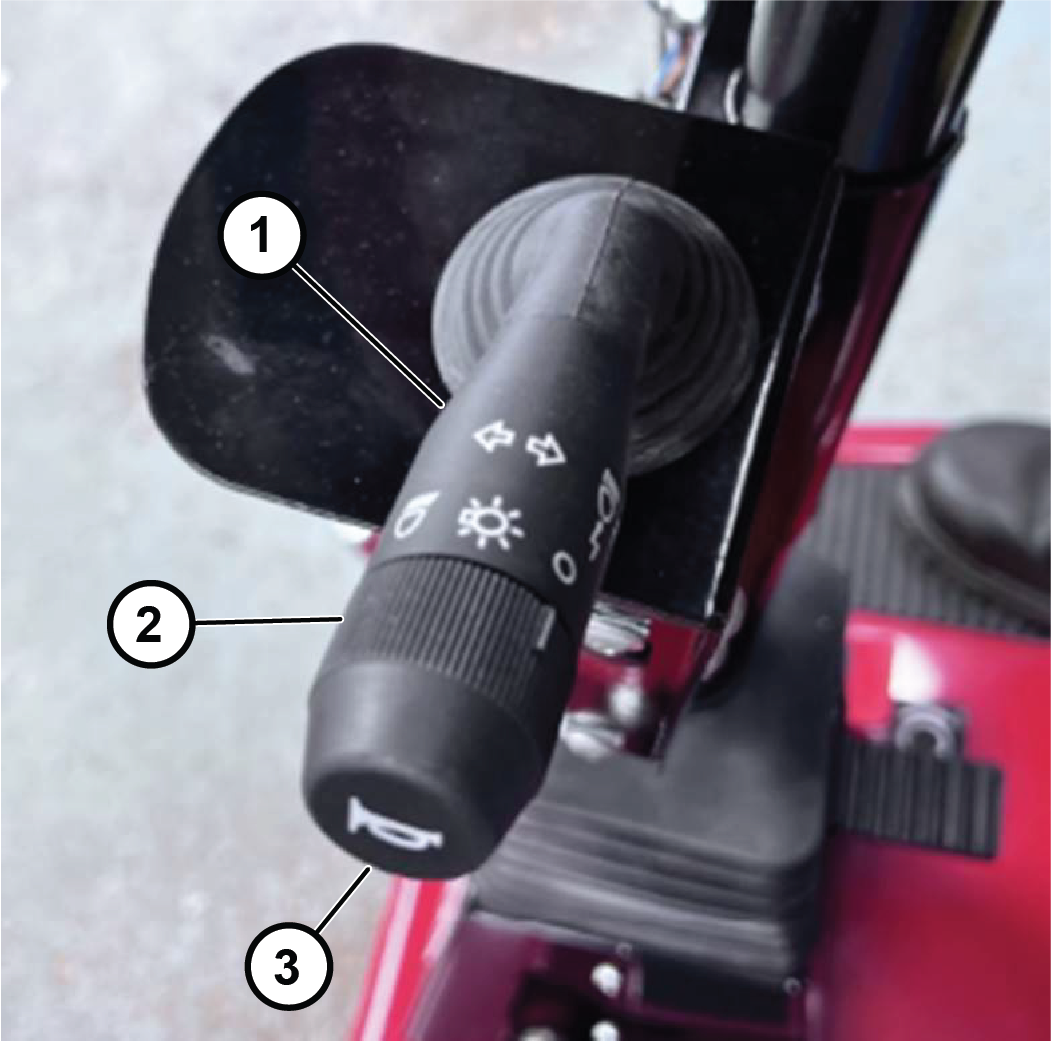

Ábra 35

1. Irányjelző kar
2. Világításkapcsoló
3. Kürtkapcsoló

• A tompított fény bekapcsolásához indítsa be a motort, majd fordítsa el a kezelőpanelen a lámpakapcsolót az óramutató járásával ellentétes irányba.

• A távolsági fény bekapcsolásához indítsa be a motort, majd fordítsa el kétszer a kezelőpanelen a lámpakapcsolót az óramutató járásával ellentétes irányba.

• A világítás kikapcsolásához fordítsa el a kezelőpanelen a világításkapcsolót az óramutató járásával megegyezően egyszer vagy kétszer.

Nyomja meg a vészvillogó kapcsoló felső részét, ekkor az összes irányjelző villogni kezd.

Note: A gyújtáskapcsolónak ekkor nem kell GYúJTáS helyzetben lennie.

A forgófény bekapcsolásához nyomja meg a forgófény kapcsoló felső részét.
