Ledverlichtingsset voor gebruik op de openbare weg

1. Parkeer de machine op een horizontaal oppervlak, stel de parkeerrem in werking, laat de maai-eenheid zakken, schakel de motor uit en verwijder het sleuteltje.

2. Koppel de accu los; raadpleeg het onderdeel onderhoud elektrisch systeem van uw Gebruikershandleiding.

   Waarschuwing

   Een boor gebruiken zonder oogbescherming kan ertoe leiden dat vuil in het oog belandt, wat persoonlijk letsel kan veroorzaken.

   Draag altijd oogbescherming wanneer u boort.

Benodigde onderdelen voor deze stap:

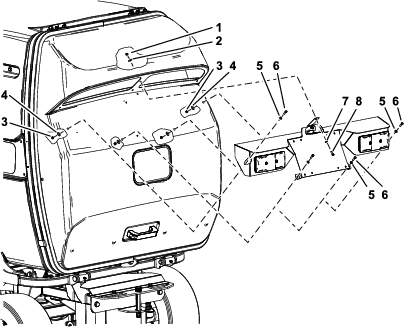

1. Monteer de 2 achterlichten aan de plaat voor de achterlichten met 4 stelschroeven (M5 x 30 mm), 4 ringen (3/16") en 4 borgmoeren (M5), zie Figuur 1.

2. Monteer de kentekenplaatverlichting aan de plaat voor de achterlichten met 2 schroeven, 2 ringen en 2 moeren.

3. Leid de connector van de kentekenplaatverlichting achter de plaat voor de achterlichten.



   Figuur 1

   1. Stelschroeven (M5 x 30 mm)
   2. Ringen (3/16")
   3. Borgmoeren (M5)
   4. Schroeven
   5. Achterlicht
   6. Ringen
   7. Moeren
   8. Kentekenplaatverlichting
   9. Plaat voor achterlichten

4. Gebruik de plaat voor de achterlichten als een sjabloon en markeer en boor gaten van 5 mm in de achterste deur van de hopper (Figuur 2).



   Figuur 2

   1. Markeer en boor gaten van 5 mm
   2. Achterste deur van hopper

5. Monteer losjes de plaat voor de achterlichten aan de deur van de hopper met 5 zeskantbouten (M5 x 14 mm), 5 ringen en 5 moeren (Figuur 3).



   Figuur 3

   1. Moer
   2. Ring
   3. Borgmoer (M5)
   4. Ring (3/16" x ½")
   5. Ring
   6. Zeskantbout (M5 x 14 mm)
   7. Ring
   8. Zeskantbout (M5 x 14 mm)

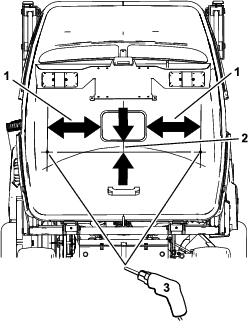

6. Verwijs naar Figuur 4, meet en markeer de plaats voor het boren van de gaten voor de reflector van de hopper.

7. Boor een gat (5 mm) op elke plaats (Figuur 4).



   Figuur 4

   1. 36,5 cm
   2. 47,5 mm
   3. Gat van 5 mm

8. Monteer de reflectors aan de hopper deur met 2 ringen en 2 moeren (Figuur 5).



   Figuur 5

   1. Moer
   2. Ring
   3. Reflector van de hopper

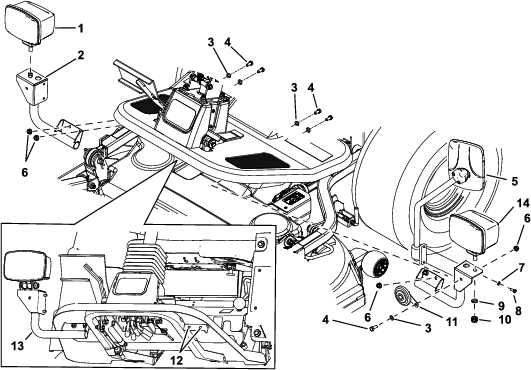

Benodigde onderdelen voor deze stap:

Benodigde onderdelen voor deze stap:

1. Monteer de 6 clips aan de steun voor de schakelaar (Figuur 7).

2. Monteer de multifunctionele schakelaar aan de steun voor de schakelaar met 3 cilinderkopschroeven (M4 x 12 mm) (Figuur 7).

3. Monteer de steun voor de schakelaar aan de consoleplaat met 2 schroeven en 2 moeren.

4. Druk op de schakelaar voor de gevarenverlichting in de consoleplaat.

5. Monteer de pakking op de schakelaar voor het grootlicht/dimlicht en druk de schakelaar in de consoleplaat.

6. Monteer de relais aan de consoleklem met een schroef, ring en moer.

7. Monteer de klem aan de consoleklem met een schroef, 2 ringen en een moer.

8. Monteer de klem aan de consoleklem met een schroef, 2 ringen en een moer(Figuur 7).

9. Monteer de consoleplaat losjes rond de stuurkolom met de consoleklem, 2 plastic popnagels, 4 slotbouten (M6 x 45 mm), 4 ringen en 4 moeren (Figuur 7).

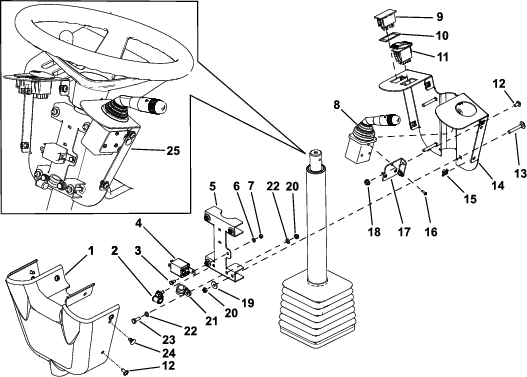

   Figuur 7

   1. Kap van bediening
   2. Klem
   3. Schroef
   4. Relais
   5. Consoleklem
   6. Ring
   7. Moer
   8. Multifunctionele schakelaar
   9. Schakelaar voor het grootlicht/dimlicht
   10. Pakking
   11. Schakelaar voor de gevarenverlichting
   12. Schroef
   13. Slotbout (M6 x 45 mm)
   14. Consoleplaat
   15. Clip (¼-20)
   16. Cilinderkopschroef (M4 x 12 mm)
   17. Steun voor schakelaar
   18. Moer
   19. Ring
   20. Moer
   21. Klem
   22. Ring
   23. Zeskantbout
   24. Plastic popnagel
   25. Gemonteerde steun voor schakelaar

Benodigde onderdelen voor deze stap:

Raadpleeg de volgende afbeeldingen en instructies om de kabelboom te leiden.

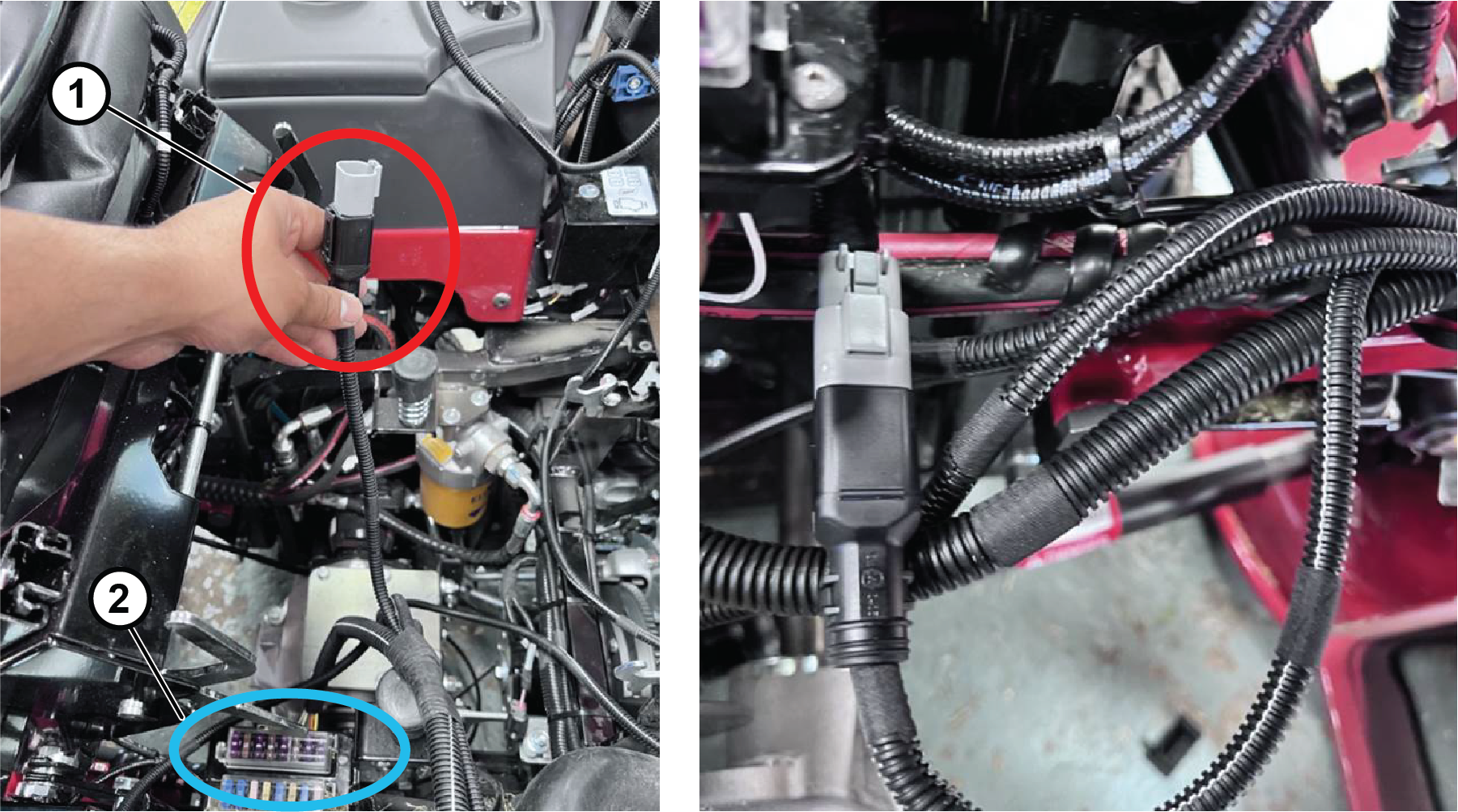

1. Sluit de netadapter aan op de kabelboom van de PLH600 machine onder de zekeringkast (Figuur 8).



   Figuur 8

   1. Netdapter
   2. Zekeringkast

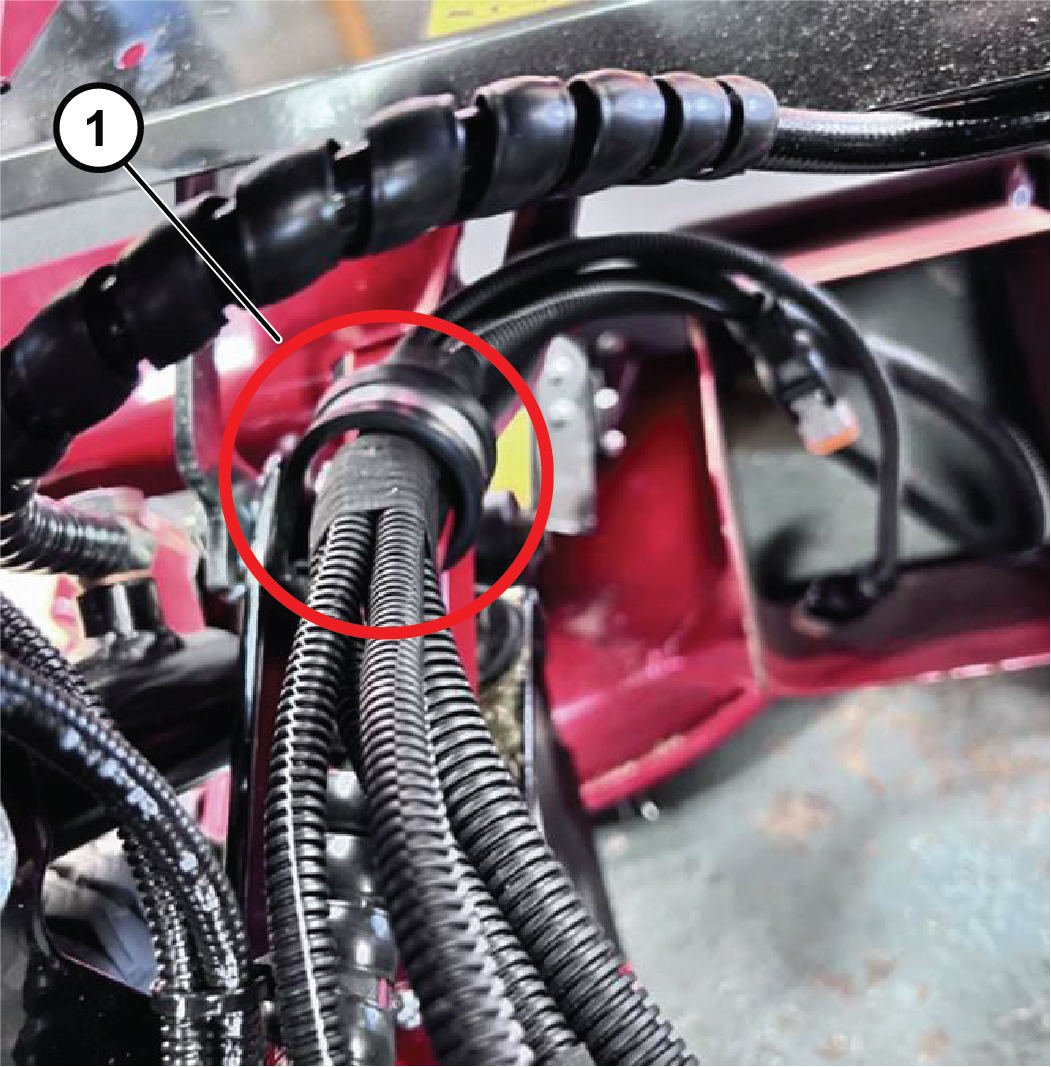

2. Voer de kabels van het linker en rechter voorlicht en de consolekabels van de kabelboom van de verlichtingsset voor de openbare weg door de klem (Figuur 9).



   Figuur 9

   1. Klem

3. Sluit de kabelboom van de verlichtingsset voor de openbare weg aan op de connector van het linker en rechter voorlicht. Bevestig de kabels met kabelbinders aan de beugel van het voetpaneel (Figuur 10 en Figuur 11).



   Figuur 10

   1. Connector


   Figuur 11

   1. Kabelbinders

4. Voer de consolekabel van de kabelboom van de verlichtingsset voor de openbare weg door het platform en de achterkant naar de stuurkolom (Figuur 12).



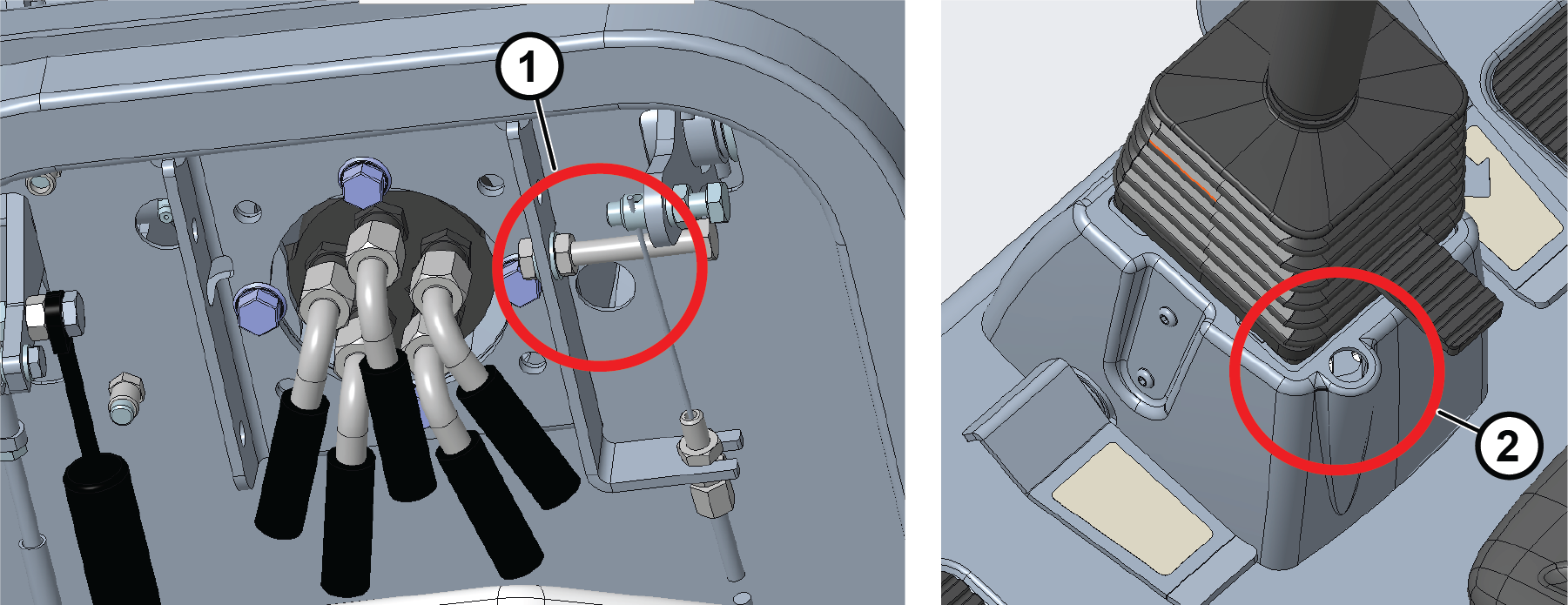

   Figuur 12

   1. Gat in het platform
   2. Gat in de stuurkolom

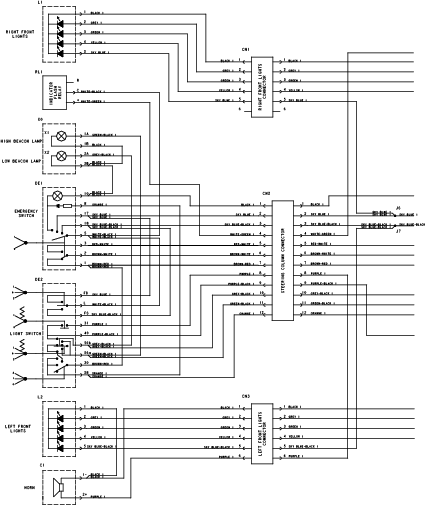

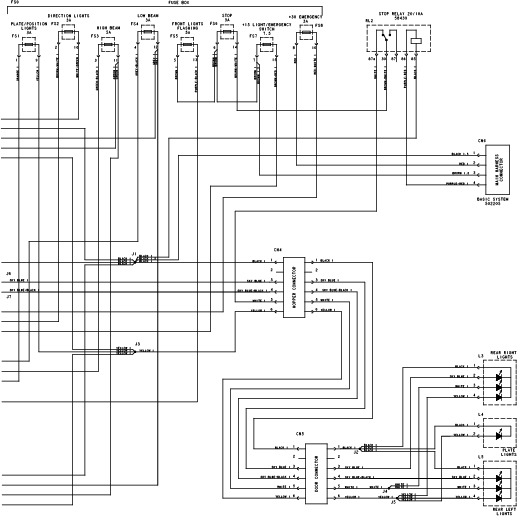

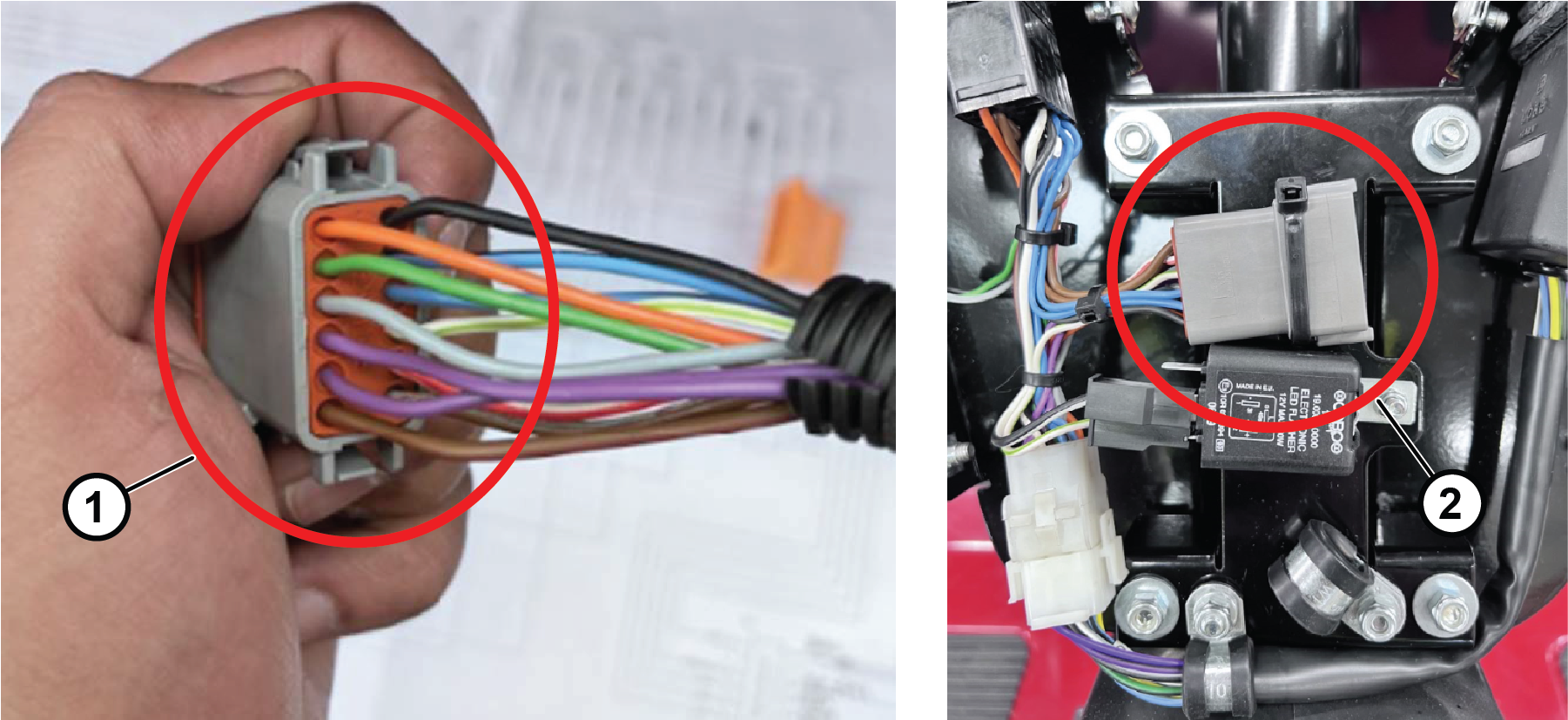

5. Sluit de connector met 12 draden aan op de consolekabel (volgens het elektrische schema) en sluit deze aan op de console (Figuur 13).



   Figuur 13

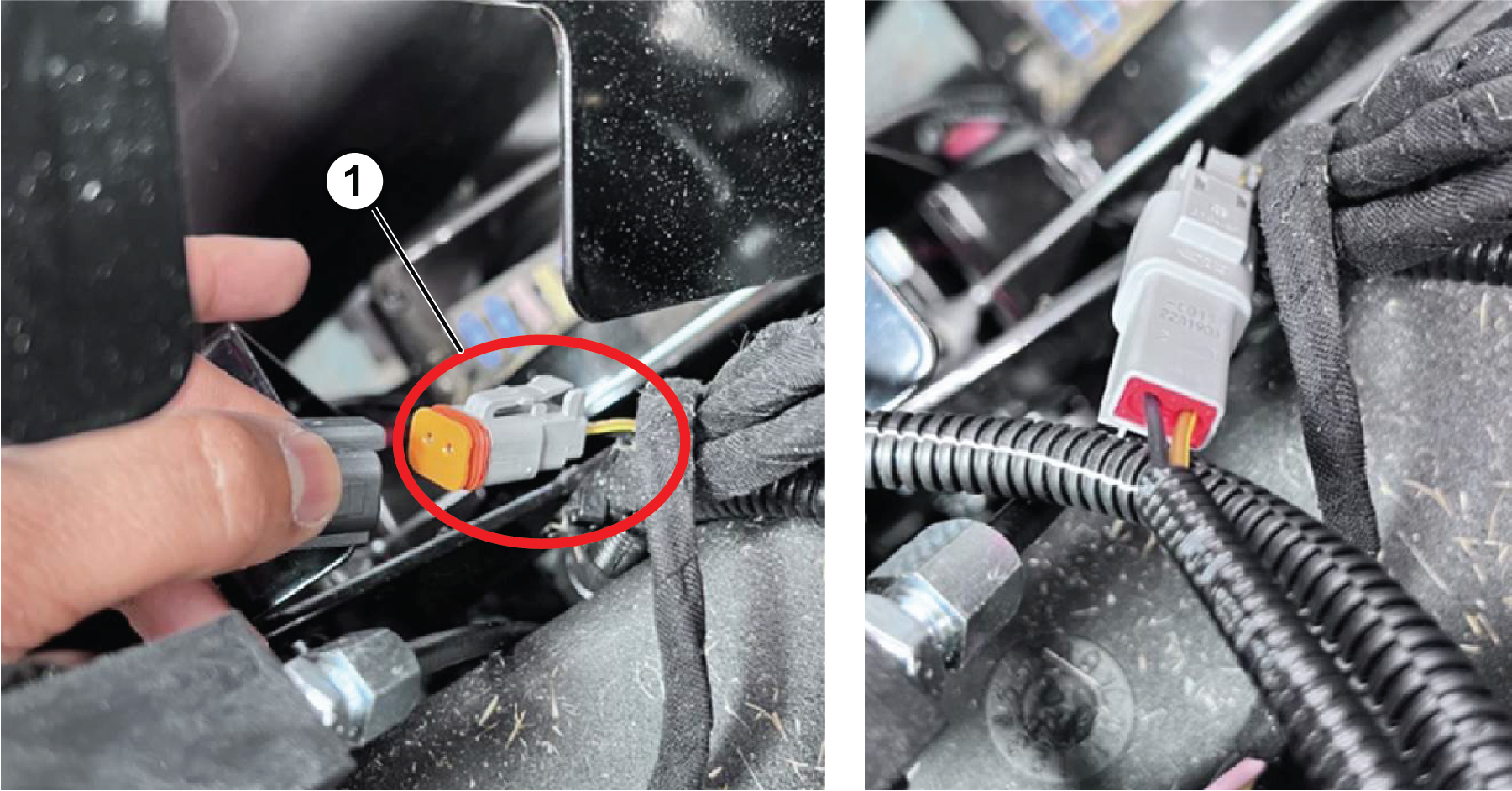

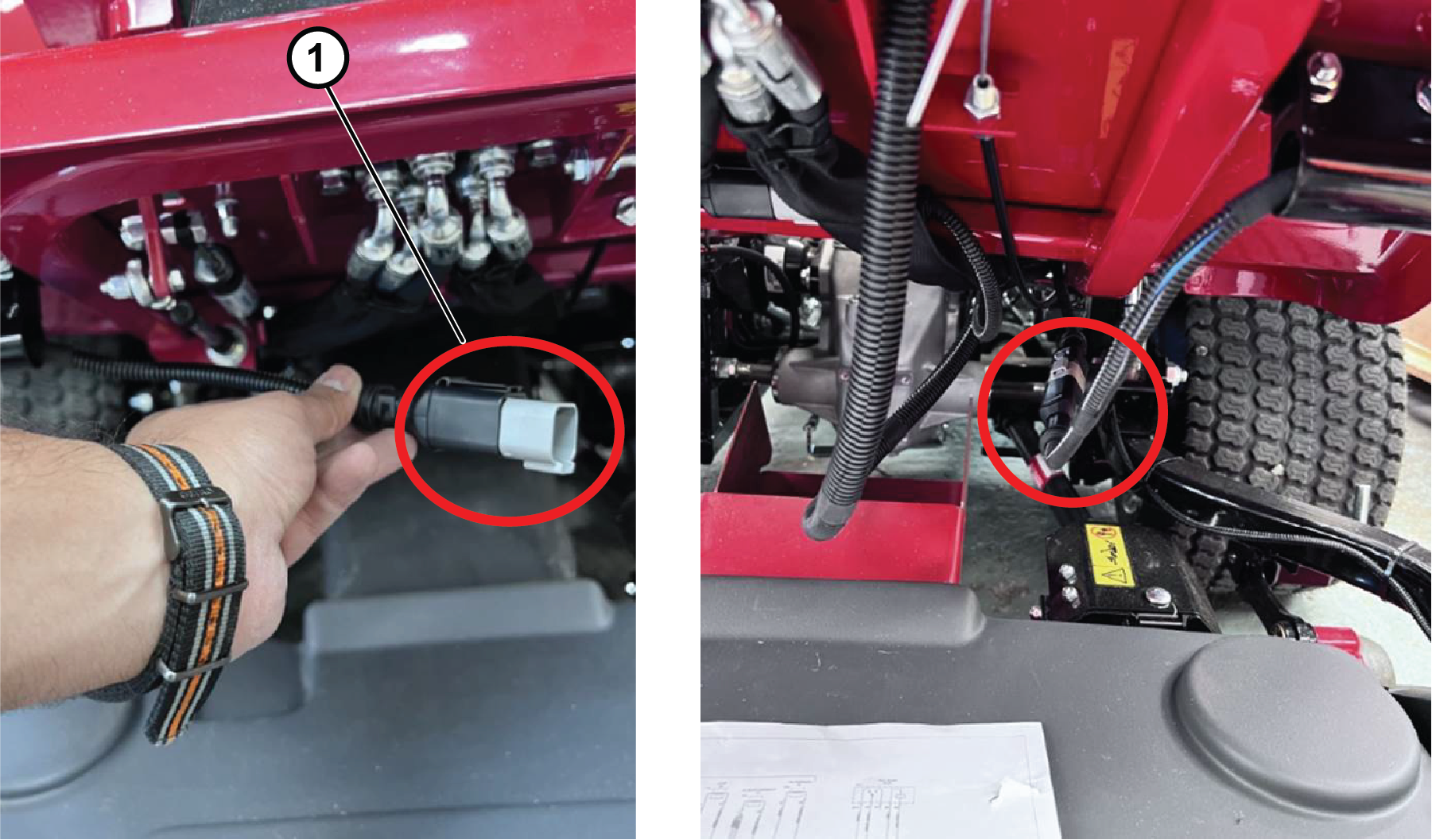

6. Sluit de connector met 2 draden van de kabelboom van de verlichtingsset voor de openbare weg aan op de machinekabelboom (Figuur 14).



   Figuur 14

   1. Connector

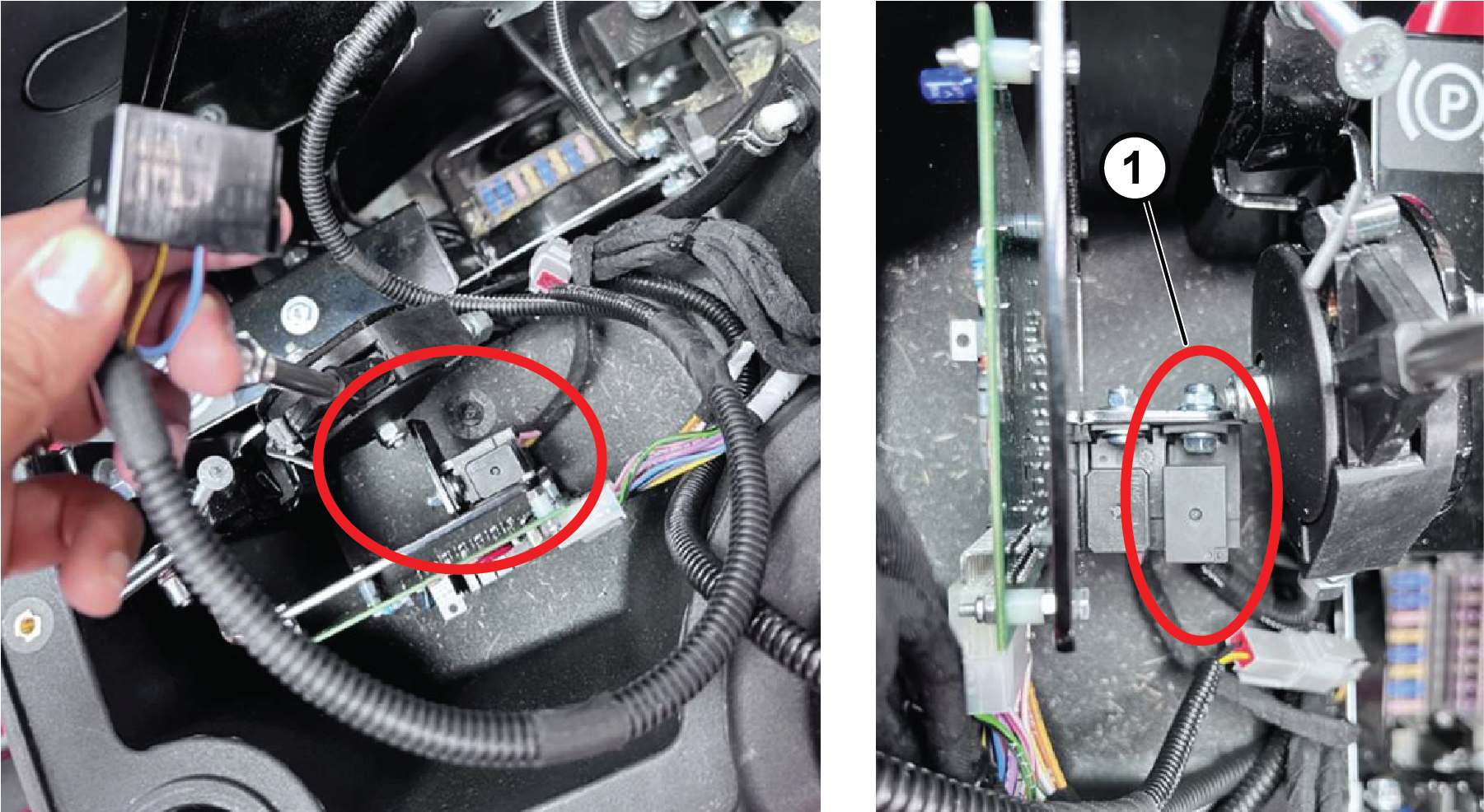

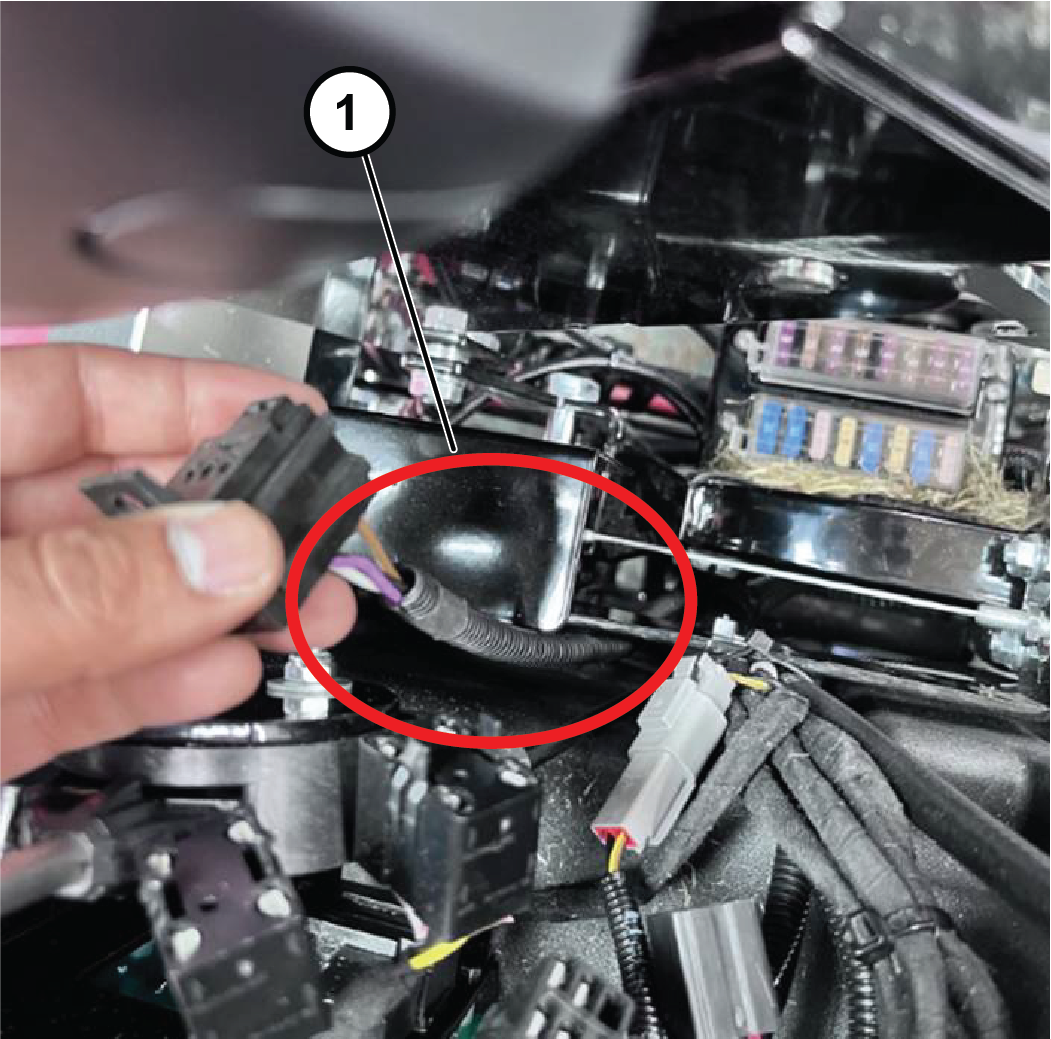

7. Voer de solenoïdekabel onder de gasklep en bevestig hem aan de beugel met een schroef, ring en moer (Figuur 15).



   Figuur 15

   1. Solenoïdekabel


   Figuur 16

   1. Bevestigde solenoïdekabel

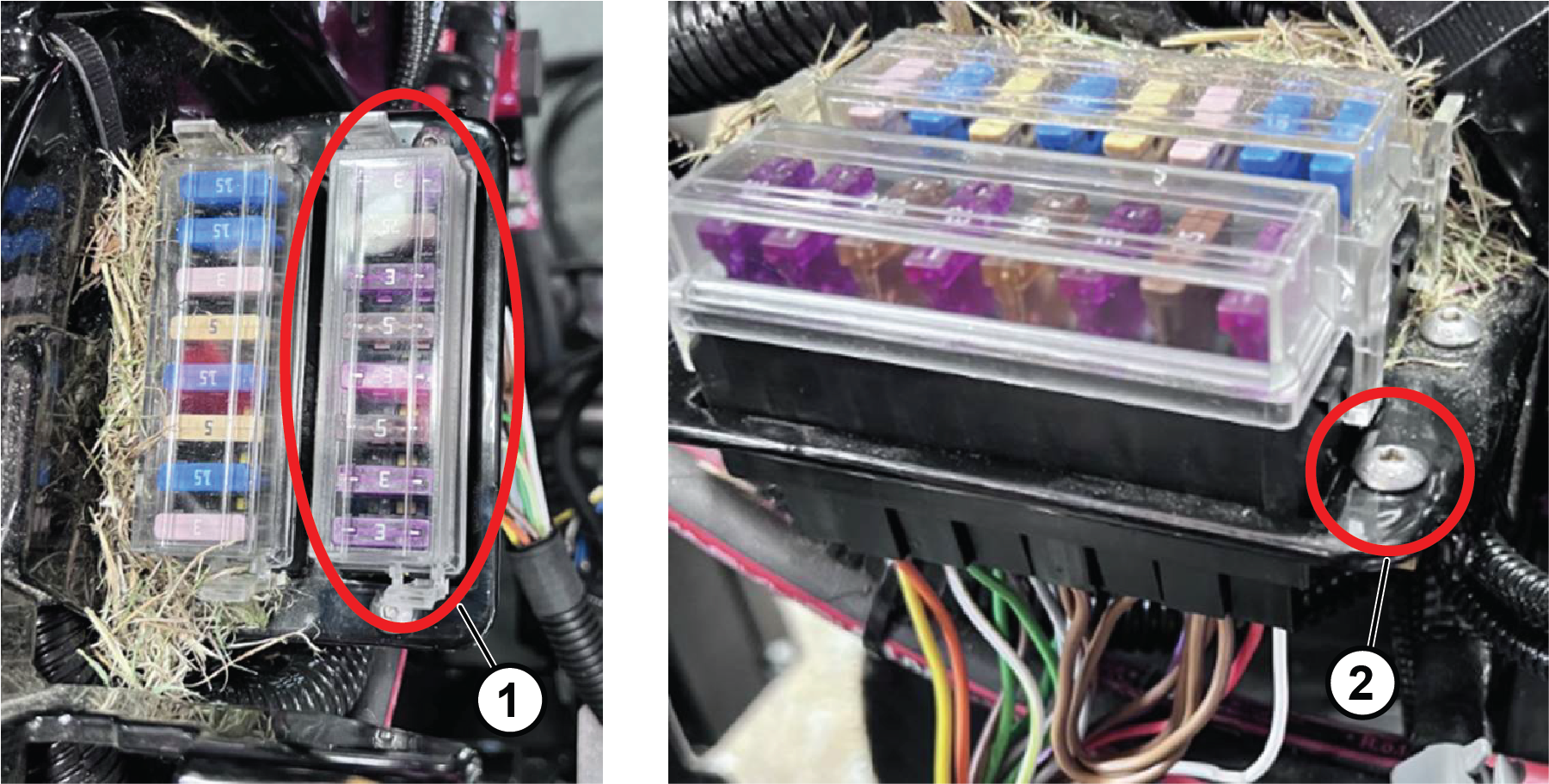

8. Sluit aan op de zekeringkast door de plastic kap te verwijderen en voer de kabels toe vanaf de onderkant van de beugel. Bevestig de plastic kap aan de zekeringkast en bevestig hem aan de beugel met de 2 aanwezige schroeven (Figuur 17).



   Figuur 17

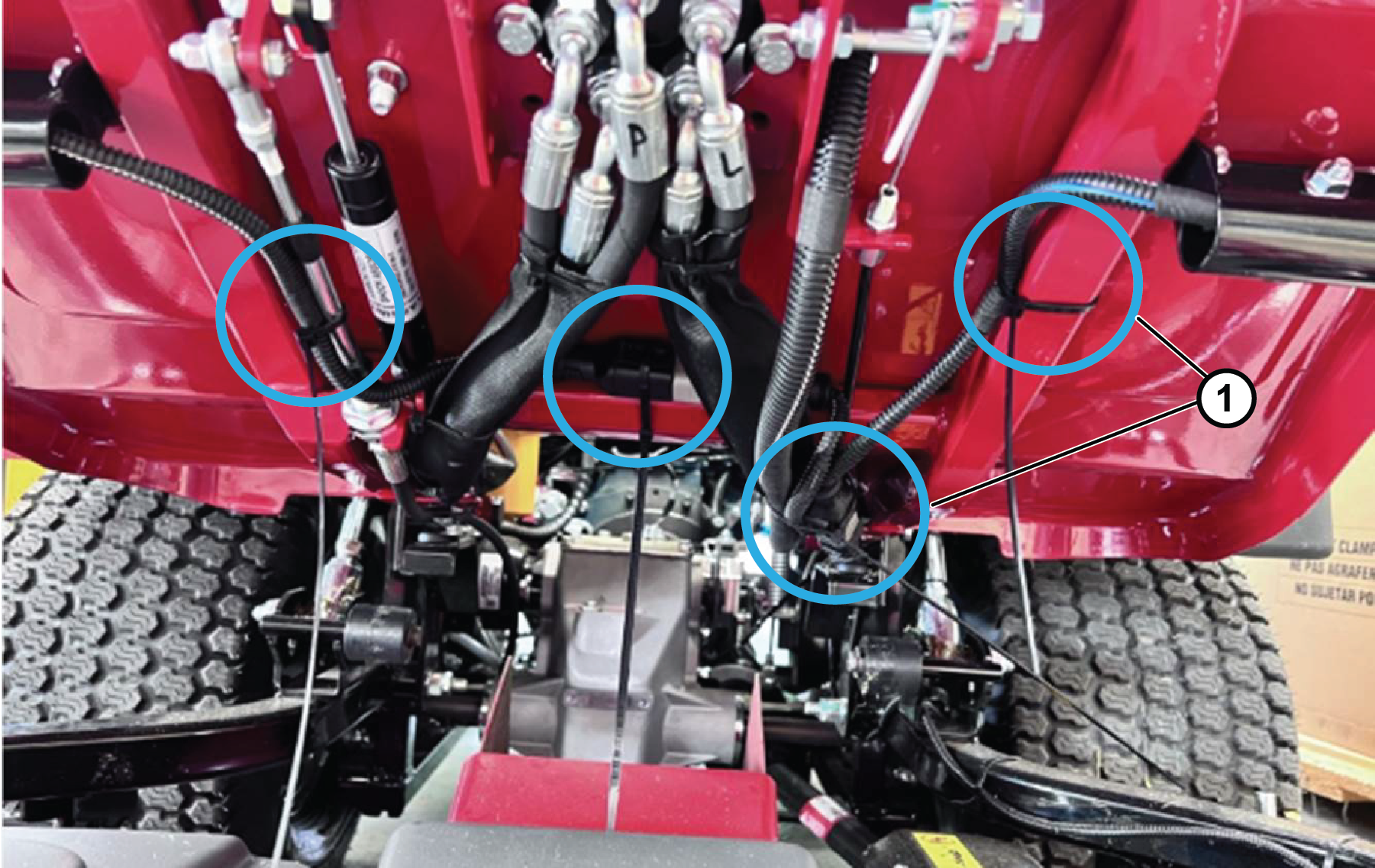

9. Gebruik 2 kabelbinders om het voorste gedeelte van de kabelboom te bevestigen (Figuur 18).



   Figuur 18

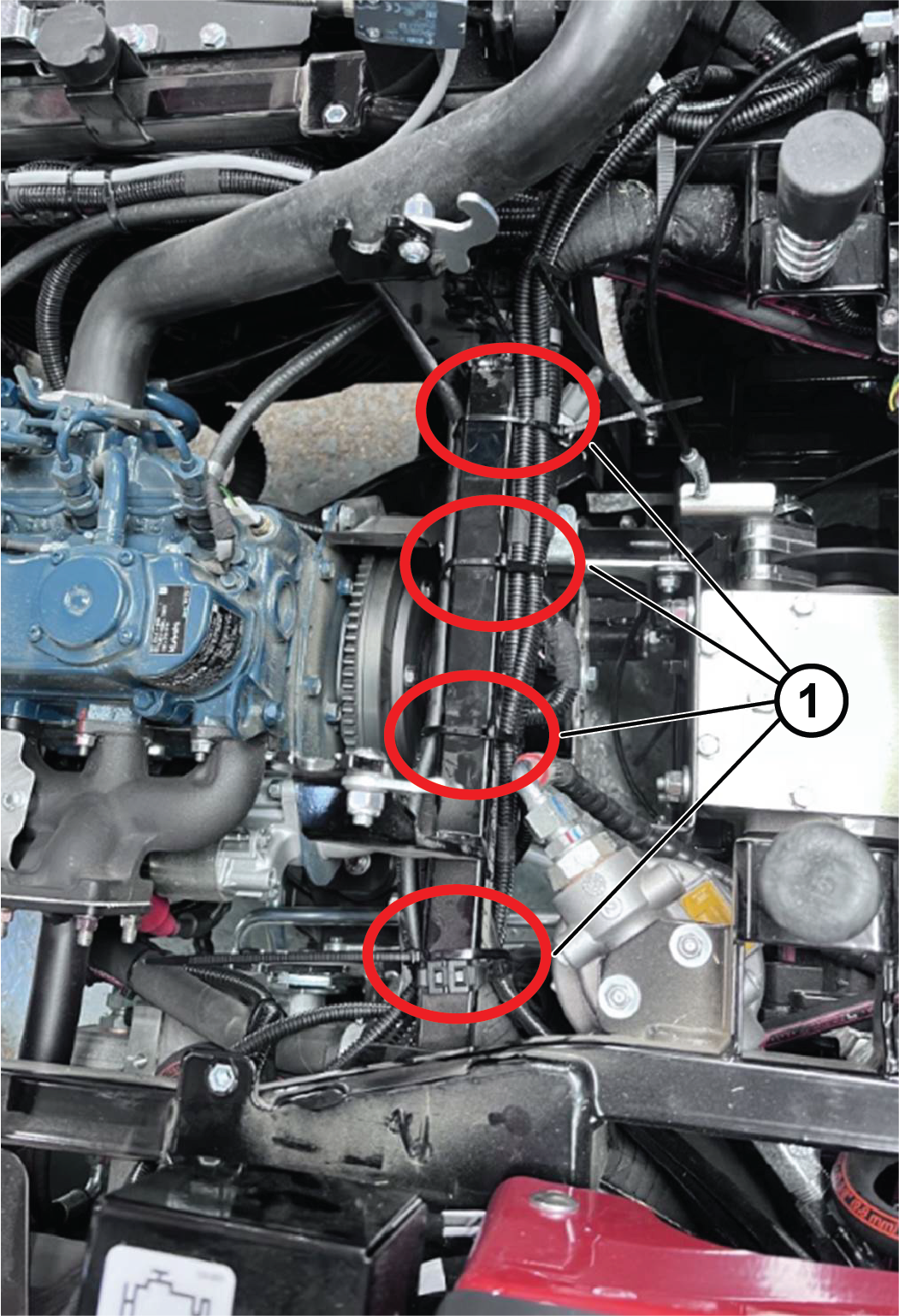

10. Verwijder de afdekplaat van de motor en leid de kabelboom voor de achterlichten onder de stoel. Bevestig de kabels aan het chassismembraan met 4 kabelbinders zoals getoond in Figuur 19.



    Figuur 19

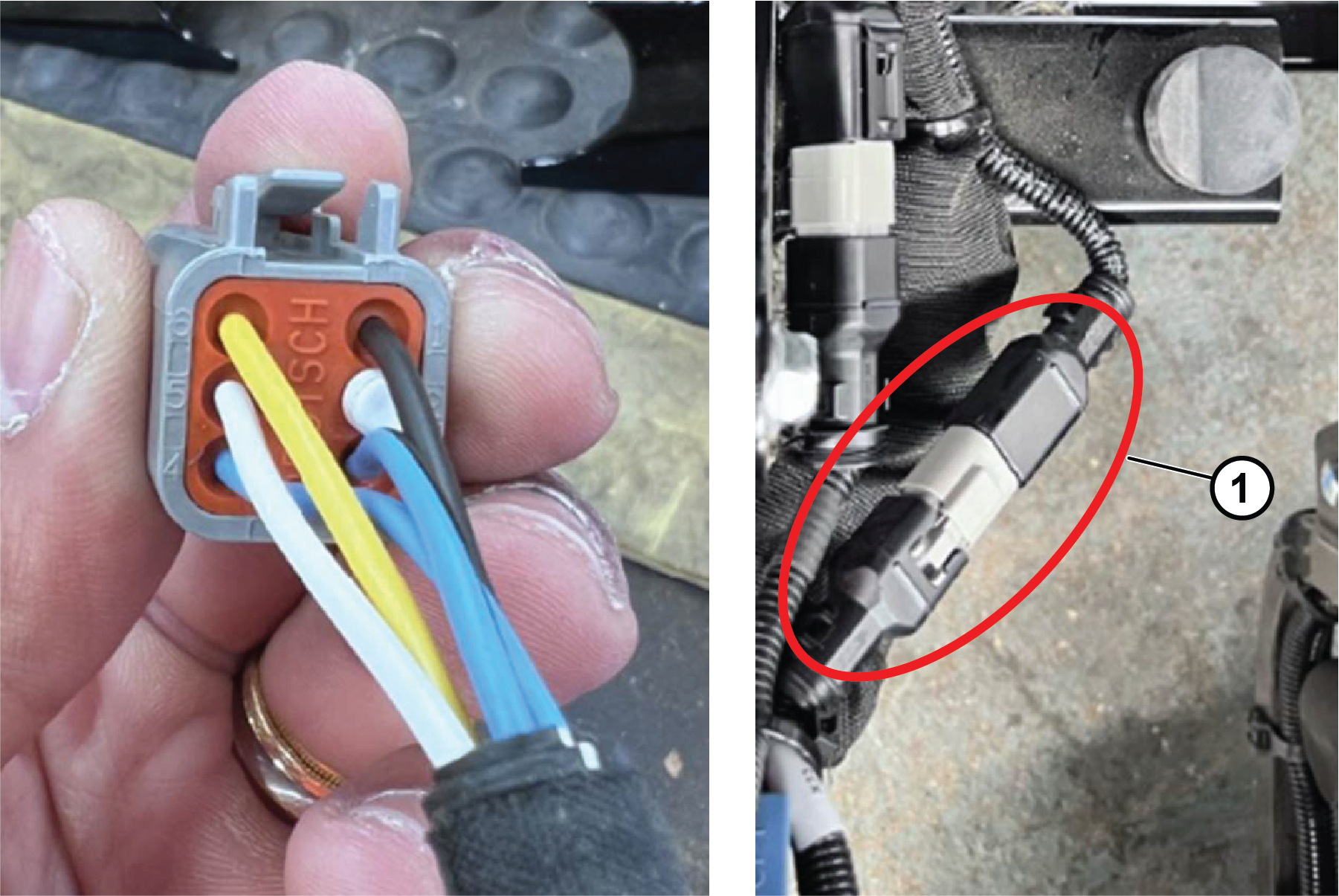

11. Sluit de connector met 5 draden (volgens het schema) aan op de kabelboom van het achterlicht (Figuur 20).



    Figuur 20

    1. Connector

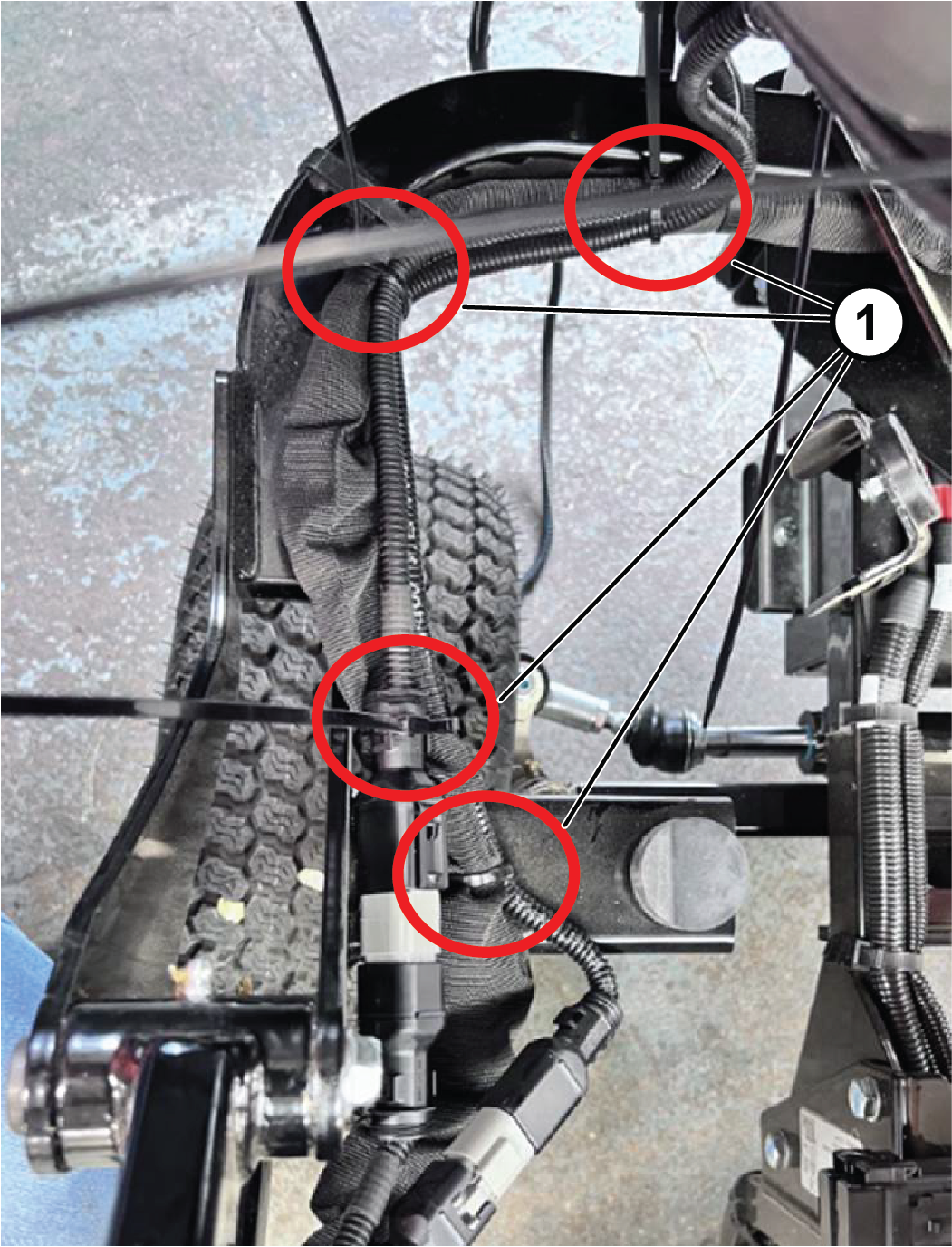

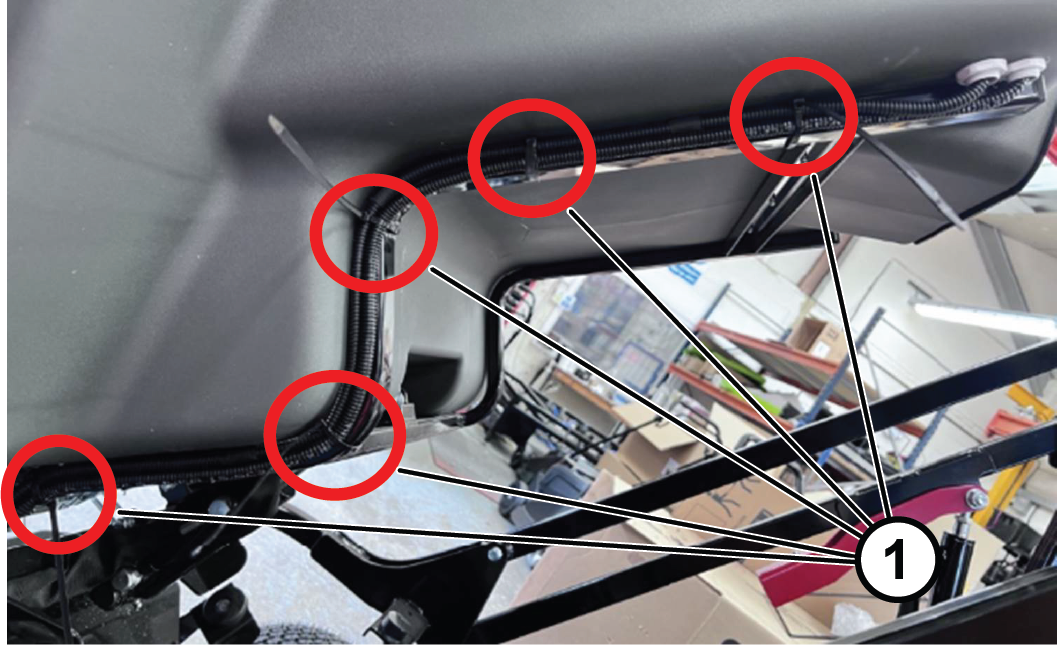

12. Leid de kabelboom van het achterlicht door het achterframe en het hopperframe. Gebruik 9 kabelbinders om de kabelboom te bevestigen zoals wordt getoond in Figuur 21 en Figuur 22.



    Figuur 21

    1. Kabelbinder


    Figuur 22

    1. Kabelbinder

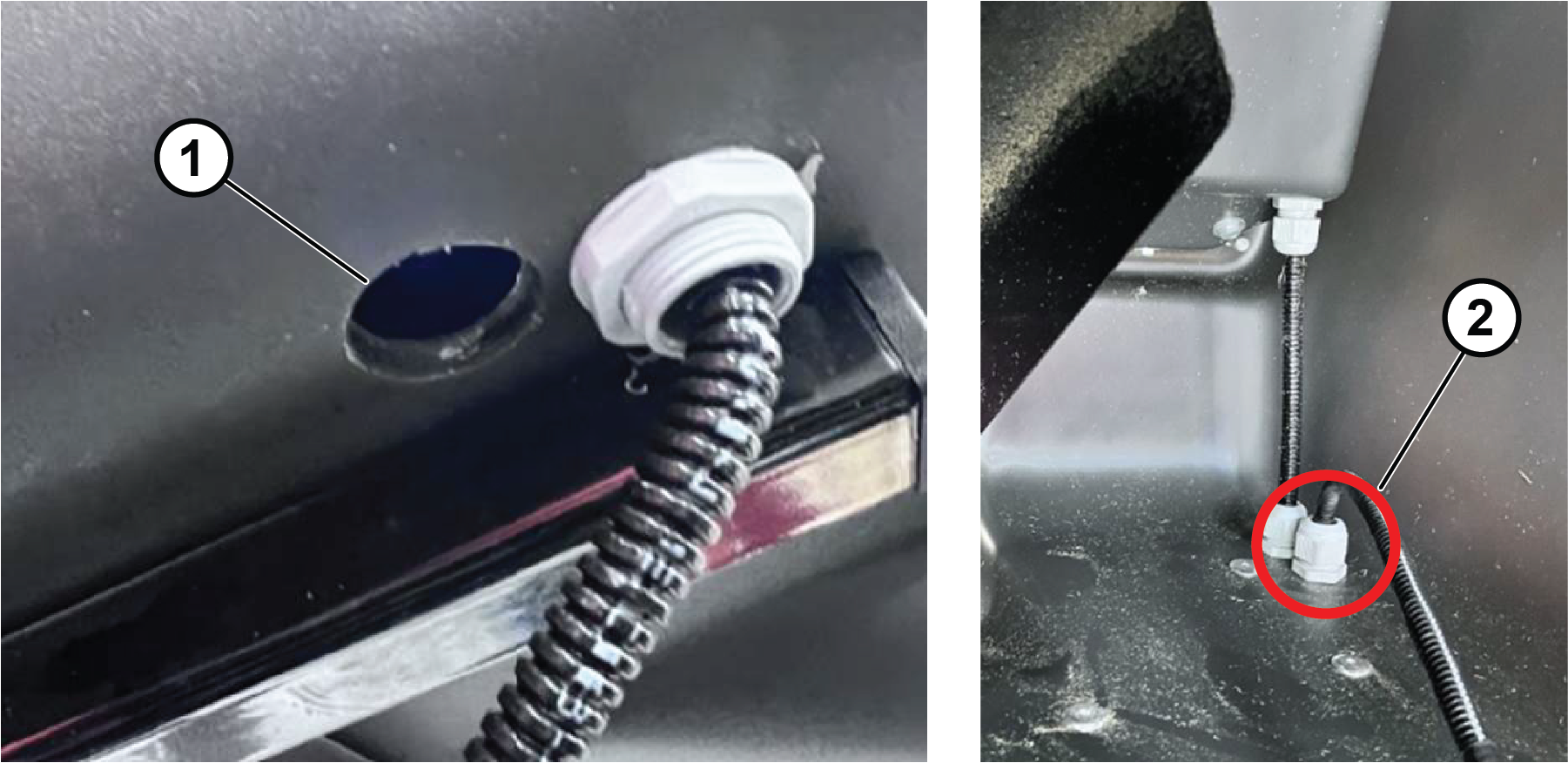

13. Boor een gat van 21 mm vanaf de onderkant van de hopper en voer de kabelboom door de moer van de kabelfitting. Bevestig de kabelfitting met de moer van de kabelfitting (Figuur 23).



    Figuur 23

    1. Boor een gat van 21 mm
    2. Kabelboom in de moer van de kabelfitting

14. Bevestig de kabelboom van het achterlicht aan de kabelboom van de PLH600 machine met een kabelbinder en leid de kabelboom door de 2 klemmen op de voorkant van de hopper.



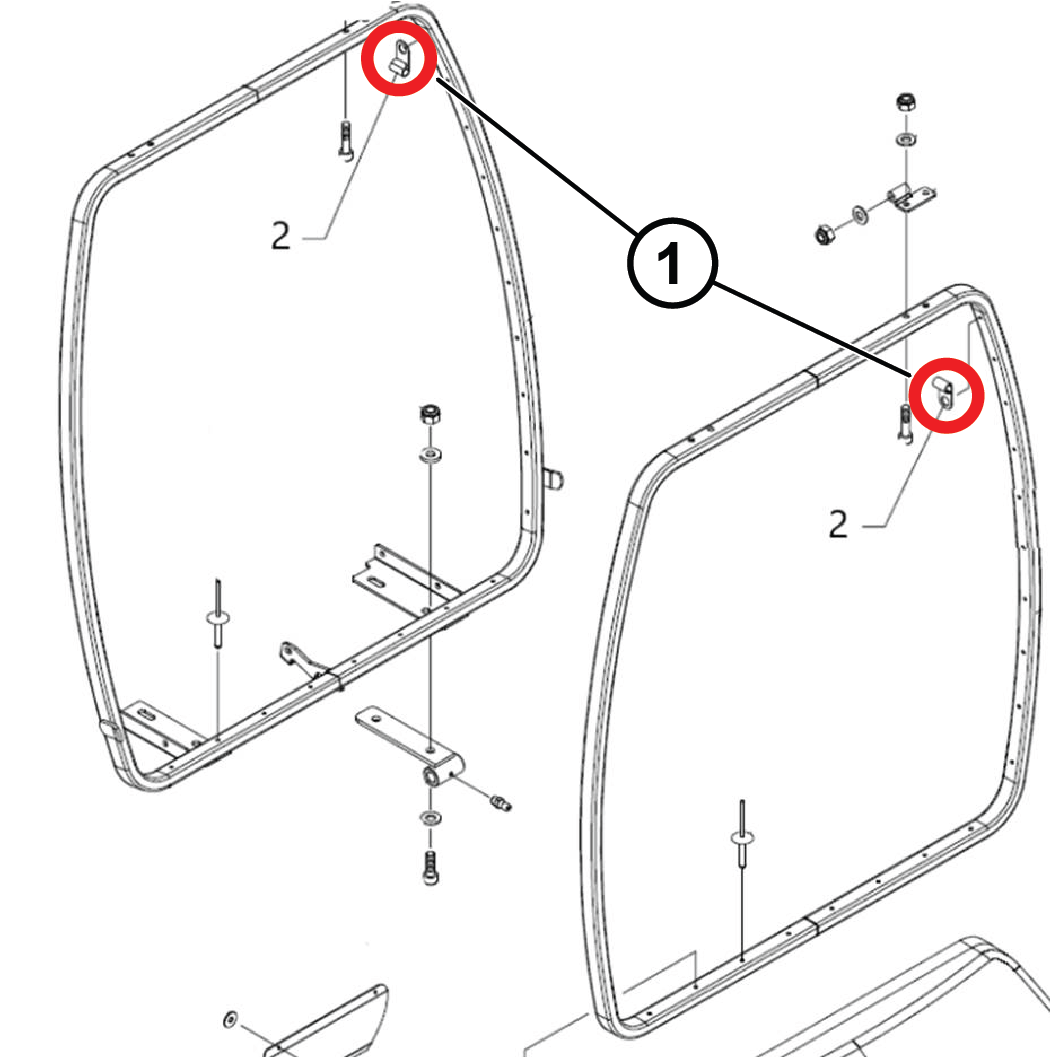

    Figuur 24

    1. Klem
    2. Kabelbinder

15. Verwijder het scherm van de hopper van de machine (Figuur 25).



    Figuur 25

    1. Scherm van de hopper

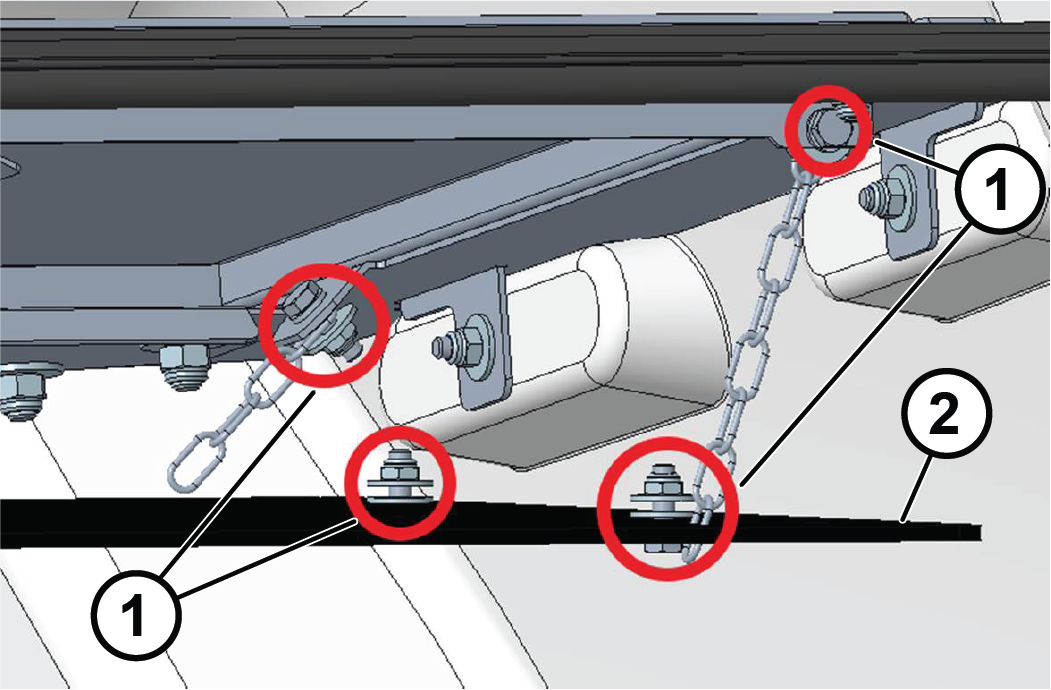

16. Verwijder de 4 moeren, 8 ringen en 4 schroeven waarmee de ketting aan het plastic paneel van de grasvanger wordt bevestigd (Figuur 26).



    Figuur 26

    1. Bouten, ringen en moeren
    2. Plastic paneel van grasvanger

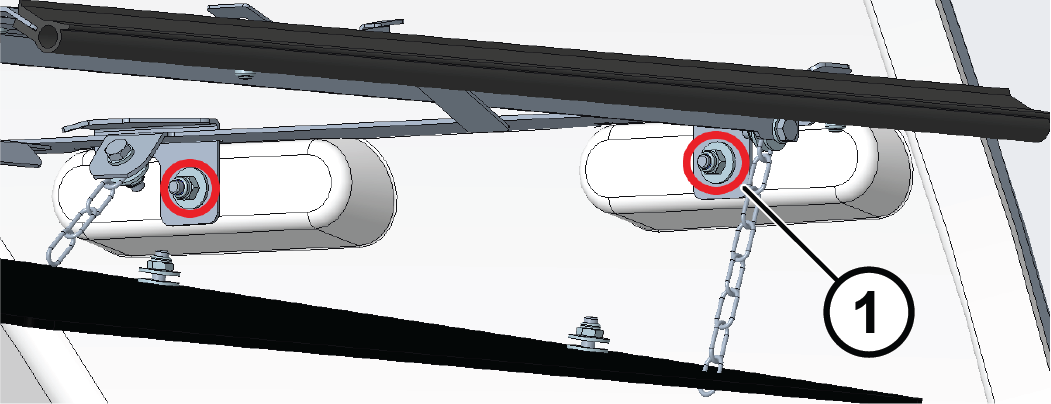

17. Maak de 3 schroeven, 3 ringen en 3 moeren los om het draagrooster te verwijderen (Figuur 27).



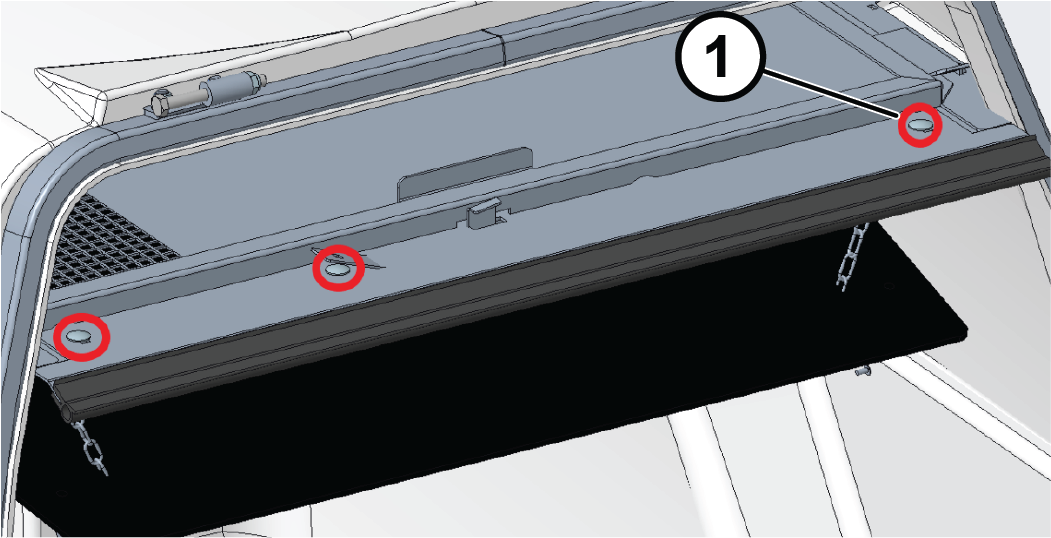

    Figuur 27

    1. Schroeven, ringen en moeren

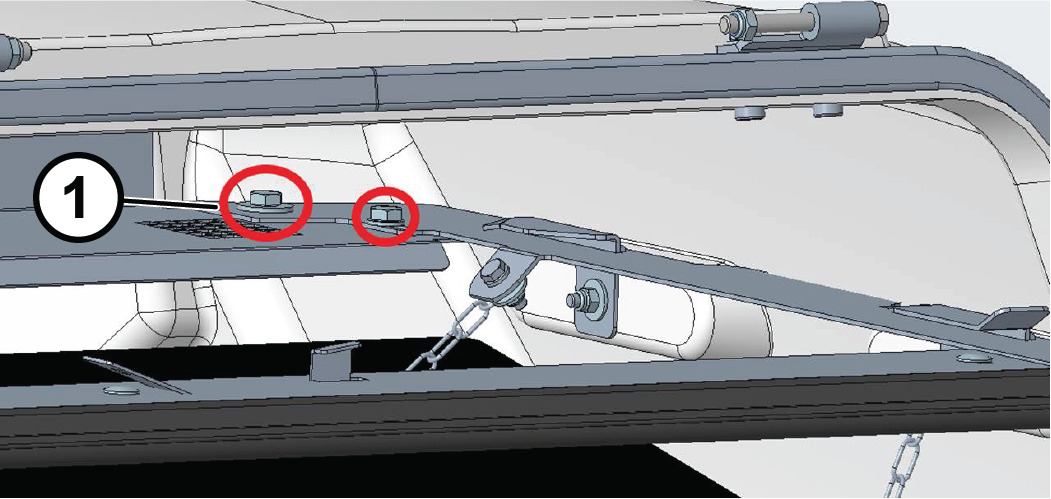

18. Verwijder de 2 moeren, 4 ringen en 2 schroeven van de rechter schuif van het verwijderbare rooster (Figuur 28).



    Figuur 28

    1. Schroeven, ringen en moeren

19. Verwijder de 2 moeren, 3 ringen, 1 ring (M8) en 2 schroeven van de rechter schuif van het verwijderbare rooster (Figuur 29).



    Figuur 29

    1. Schroeven, ringen en moeren

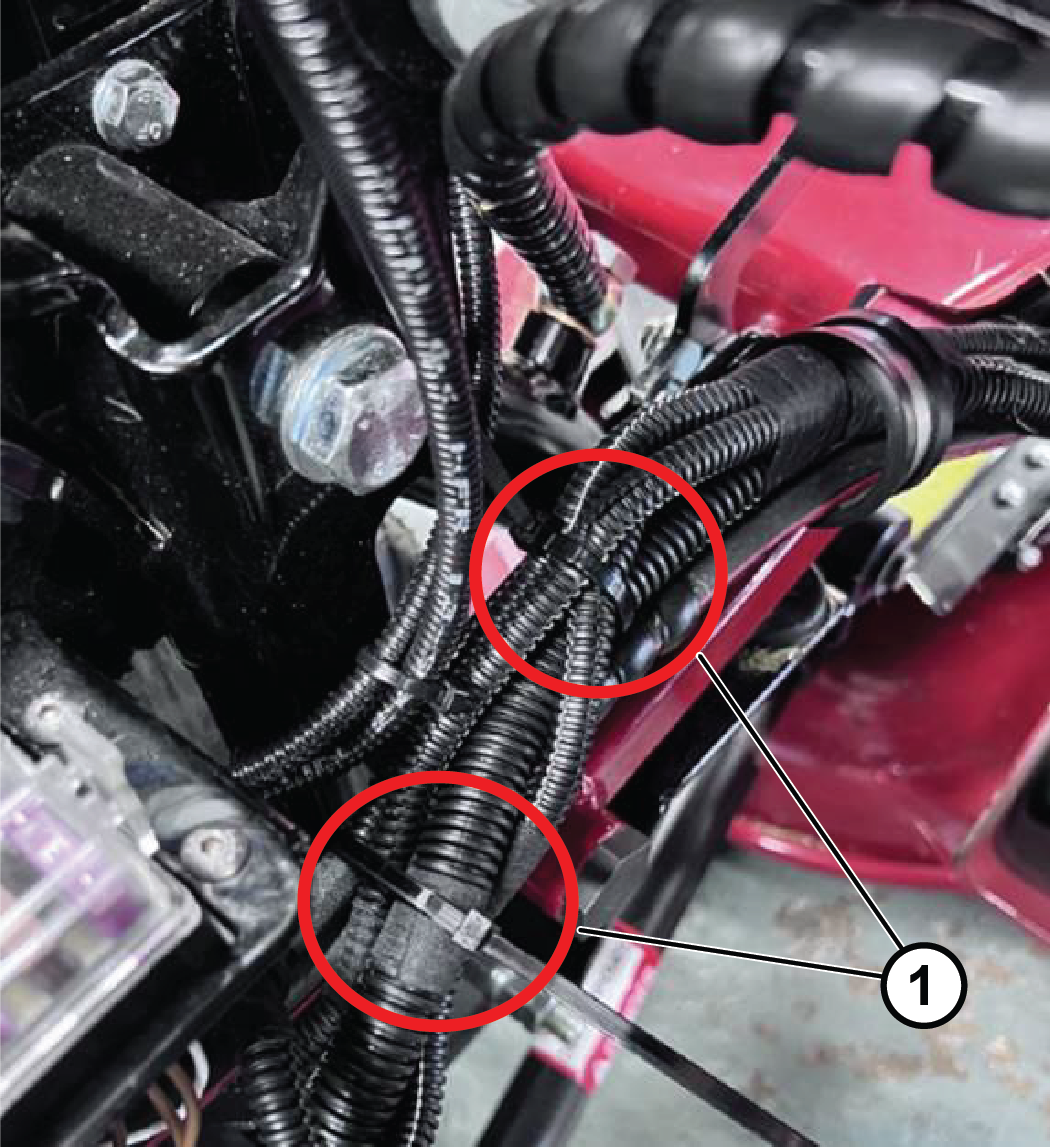

20. Leid de kabelboom er doorheen en laat hem langs de rechter schuif van het verwijderbare rooster lopen, en bevestig hem met 2 kabelbinders op de hieronder aangegeven plaatsen:



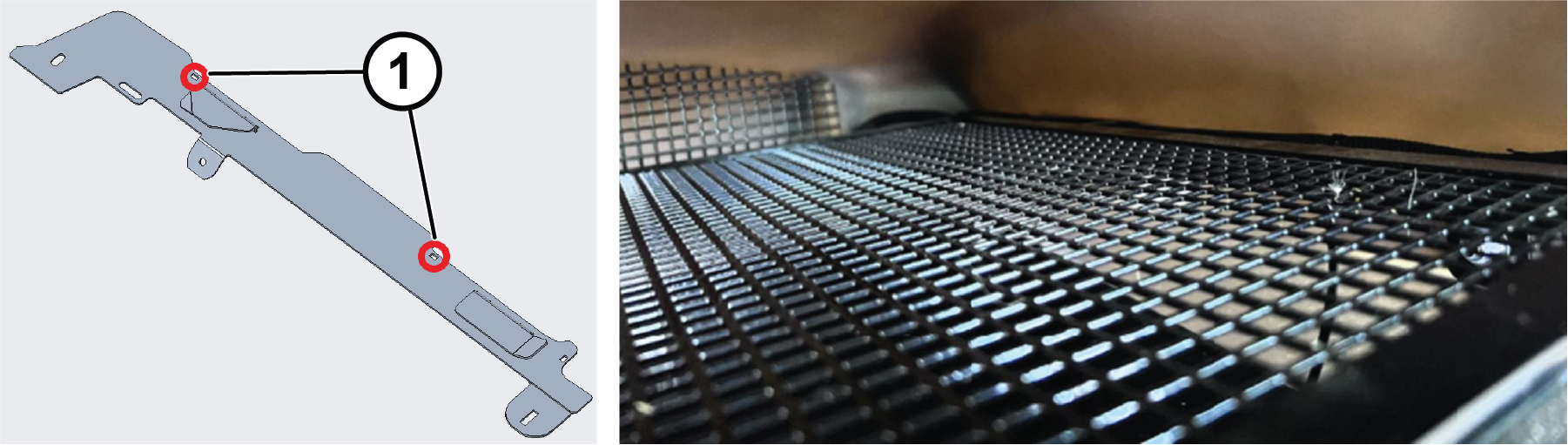

    Figuur 30

    1. Plaatsen voor kabelbinders

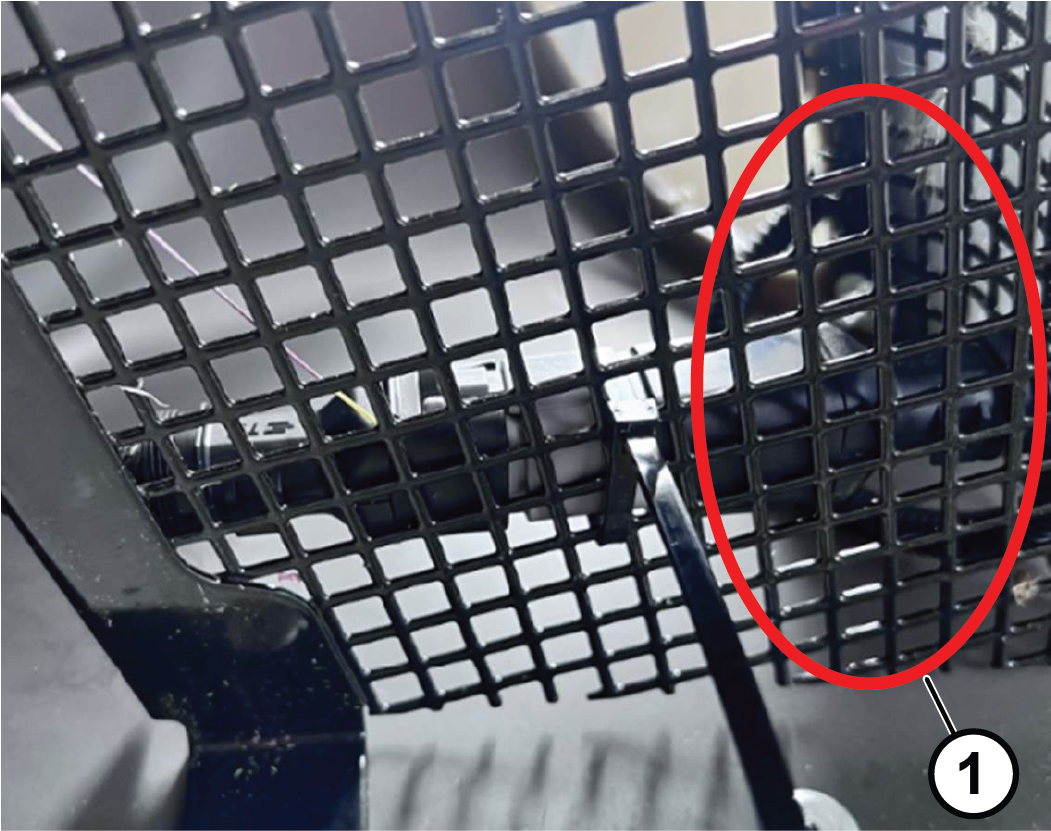

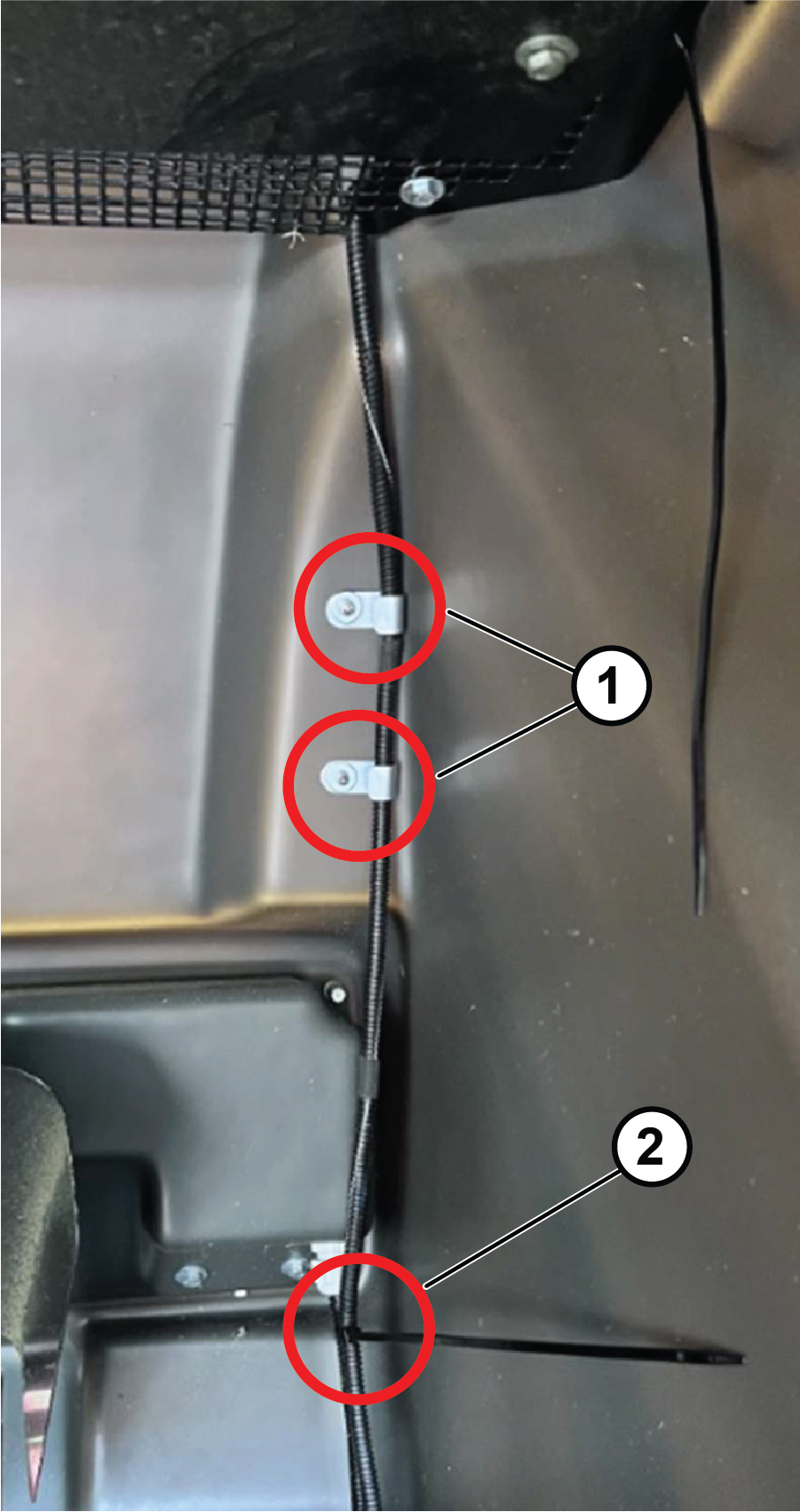

21. Monteer het hopperrooster en leid de kabelboom door de twee klemmen op het hopperframe en het hopperdeurframe (Figuur 31 en Figuur 32).



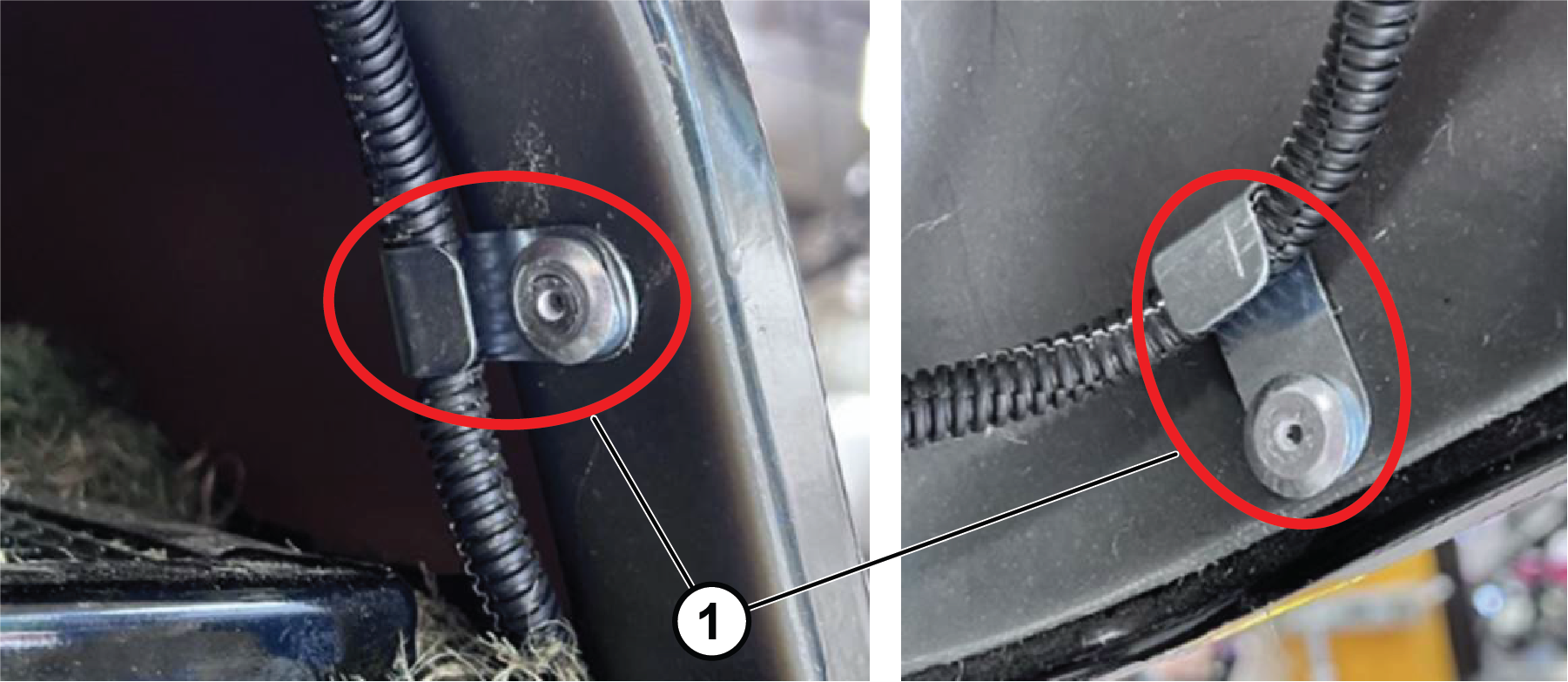

    Figuur 31

    1. Klem


    Figuur 32

    1. Klem

22. Sluit de kabel van de achterlichten aan op de kabelboom en bevestig hem met een kabelbinder aan het hopperdeurrooster.



    Figuur 33

    1. Hopperdeurrooster

Raadpleeg de volgende afbeeldingen en instructies om de kabelboom van de bediening te leiden.

1. Schakel de gevarenverlichting op het bedieningspaneel in en controleer of alle 4 lichten knipperen.

2. Schakel de lichtschakelaar op de lichtbedieningshendel in door de tuimelknop naar voren te draaien om de verlichting voor de openbare weg in te schakelen. Draai de tuimelknop nog een keer naar voren om de dimlichten voor in te schakelen. Controleer of beide lichten branden.

3. Controleer of beide richtingaanwijzers werken. Verzeker dat de juiste richtingaanwijzer werkt als deze met de schakelaar op de rijhendel wordt gekozen.

4. Controleer de claxon door de buitenkant van de hendel naar binnen te drukken.

5. Draai het contactsleuteltje op uit. Als iets niet werkt, controleer dan de aansluitingen van het element dat niet werkt en de betreffende schakelaar. Verzeker dat alle massa- en accu-aansluitingen correct zijn.

Koppel de accu aan; raadpleeg het onderdeel onderhoud elektrisch systeem van uw Gebruikershandleiding.

De bedieningsorganen van de lichten op het bedieningspaneel zijn aangeduid met de hieronder getoonde symbolen:

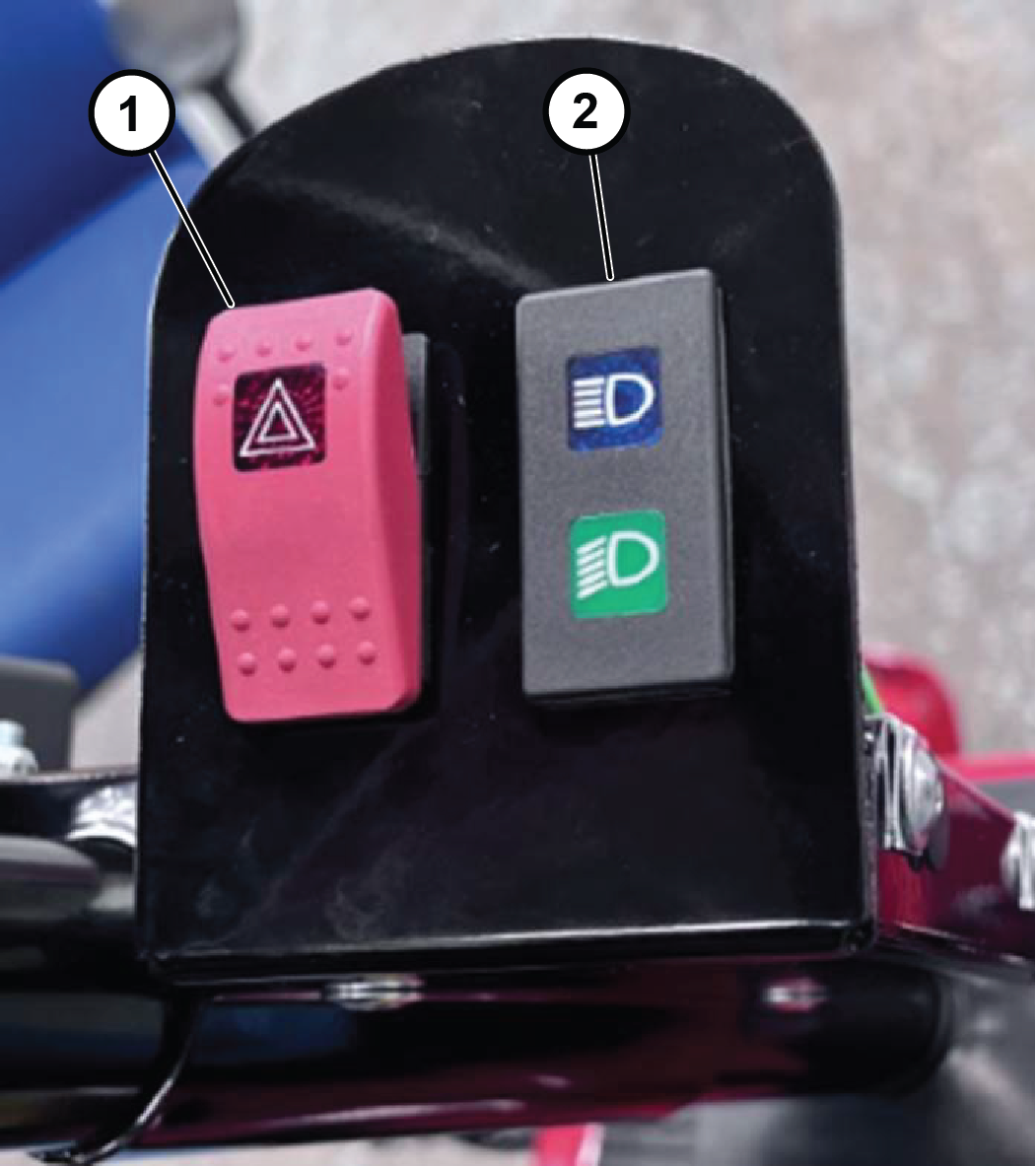

Figuur 34

1. Gevaarlicht
2. Indicator voor grootlicht en dimlicht

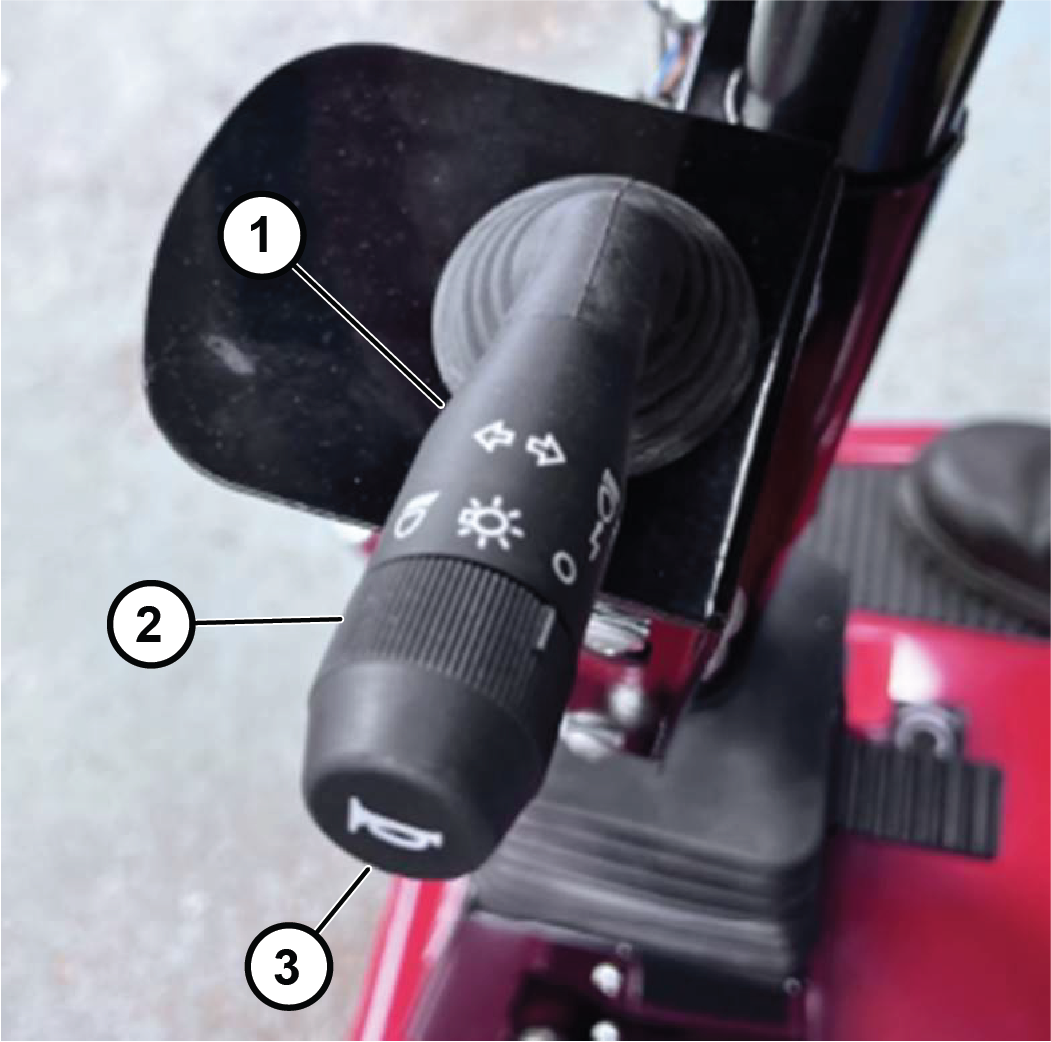

Figuur 35

1. Indicatorhendel
2. Lichtschakelaar
3. Claxonknop

• Om de dimlichten te doen branden, laat u de motor lopen en draait u de lichtschakelaar linksom op het bedieningspaneel.

• Om de grootlichten te doen branden, laat u de motor lopen en draait u de lichtschakelaar twee keer linksom op het bedieningspaneel.

• Om de verlichting uit te schakelen, draait u de lichtschakelaar een of twee keer rechtsom op het bedieningspaneel.

Druk op de bovenkant van de schakelaar voor de gevarenverlichting om alle richtingaanwijzers tegelijk te laten knipperen.

Note: Hiervoor hoeft de contactschakelaar niet op LOPEN te staan.

Om het zwaailicht in te schakelen, drukt u op de bovenkant van de zwaailichtschakelaar.
