Motorsæt

Advarselssymbolet (Figur 1), der vises i denne betjeningsvejledning og på maskinen, identificerer vigtige sikkerhedsmeddelelser, som du skal følge for at forhindre ulykker.

Figur 1

Advarselssymbol

Advarselssymbolet vises over oplysninger, der advarer dig om farlige handlinger eller situationer og efterfølges af ordet DANGER (fare), WARNING (advarsel) eller CAUTION (forsigtig).

DANGER (fare) angiver en overhængende farlig situation, som, hvis den ikke undgås, vil medføre dødsfald eller alvorlig personskade.

WARNING (advarsel) angiver en potentielt farlig situation, som, hvis den ikke undgås, kan medføre dødsfald eller alvorlig personskade.

CAUTION (forsigtig) angiver en potentielt farlig situation, som, hvis den ikke undgås, kan medføre mindre eller moderat personskade.

Denne betjeningsvejledning bruger yderligere to ord til at fremhæve oplysninger. Vigtigt henleder opmærksomheden på særlige mekaniske oplysninger, og Bemærk angiver generel information, som det er værd at lægge særligt mærke til.

1. Parker maskinen på en plan flade.

2. Aktiver parkeringsbremsen.

3. Sluk motoren, og tag nøglen ud.

4. Vent, til motoren er kølet helt af.

5. Kobl batteriets jordkabel (sort) fra batteriet. Kobl derefter pluskablet (rødt) fra batteriet.

6. Hæv sædeenheden ved at skubbe den fremad. Se betjeningsvejledningen.

7. Hæv ladet, og fastgør det i servicepositionen med støttepinden. Se betjeningsvejledningen.

8. Fjern paneldækslet fra bagstellet ved at åbne låsene og løfte dækslet af bagstellet (Figur 2).



   Figur 2

   1. Paneldæksel
   2. Lås (2)
   3. Bagstel

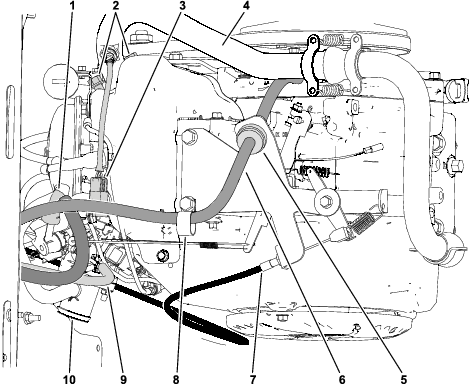

Figur 3

1. Brændstofforsyningsslange
2. Udstødningsmanifoldbolte
3. Iltsensor
4. Udstødningsenhed
5. Pulsledningsfilter
6. Pulsslange
7. Gaspedalkabel
8. R-klemme
9. EVAP-slange
10. Luftindtag (vist afmonteret)

1. Kobl gaspedalkablet fra motoren fra kugleleddet på gashåndtaget, og fjern kablet fra gashåndtagsbeslaget (Figur 3).

2. Løsn slangeklemmen, der fastgør luftindtagsslangen til motoren og luftfilterenheden. Fjern luftindtagsslangen (Figur 3).

3. Kobl iltsensoren fra motorens ledningsnet (Figur 3).

4. Fjern de 2 flangehovedskruer, der fastgør udstødningsmanifolden og pakningen. Behold møtrikkerne, og fjern udstødningsenheden (Figur 3).

5. Kobl slangerne fra den elektroniske motor med brændstofindsprøjtning (Figur 3):

   Important: Noter føringen af brændstofslangerne og anvendelsen af slangeklemmerne.

   1. Frakobl brændstofforsyningsslangen ved brændstofindsprøjtningen.

   2. Frakobl pulsslangen ved pulsledningsfilteret, og fjern slangen fra R-klemmen.

   3. Frakobl EVAP-slangen ved gasspjældet.

6. Kobl maskinens ledningsnet fra motorens ledningsnet, der er fastgjort til venstre side af svingarmen under luftfilterenheden.

7. Fjern CVT-drivremmen, start-/generatorremmen og den primære kobling fra motoren.

8. Fjern de 2 flangehovedskruer, der fastgør skruenøglestykket til motoren (Figur 4).



   Figur 4

   1. Start-/generatorbeslag
   2. Flangehovedskrue
   3. Motor
   4. Skruenøglestykke

9. Fjern flangehovedskruen, der fastgør start-/generatorbeslaget til motoren (Figur 4).

10. Fjern de 4 flangehovedskruer, der fastgør motoren til svingarmsplatformen (Figur 5).

    Note: Bemærk med henblik på montering, at det negative batterikabel er fastgjort til motoren med den venstre forreste motorfastgørelsesanordning.



    Figur 5

    1. Flangehovedskrue
    2. Svingarmsplatform

11. Fjern forsigtigt motoren fra svingarmen og køretøjet ved hjælp af en passende løfteanordning.

    Important: Sørg for ikke at beskadige motoren, brændstofslangerne, styrekablerne, det elektriske ledningsnet eller andre dele, når motoren fjernes.

    Forsigtig

    Motoren vejer ca. 34,5 kg. Hvis du selv løfter motoren, kan det forårsage personskade.

    For at forhindre personskade skal motoren understøttes korrekt af en løfteanordning, når den fjernes fra køretøjet.

Dele, der skal bruges til dette trin:

Important: For at opnå de bedste resultater skal du lade Loctite^® 620 hærde i 24 timer, så den korrekte varmebestandighed udvikles.Du kan forkorte hærdningstiden til 8 timer, hvis omgivelsestemperaturen er over 22 °C.

1. Identificer det målepindsrør, der skal bruges til dit køretøj:

   • Til løftede køretøjer skal du bruge det korte målepindsrør fra sættet.

   • Til standardkøretøjer skal du bruge det lange målepindsrør fra sættet.

2. Fjern bolten fra motormonteringsfladen (Figur 6).

   Gem bolten.



   Figur 6

   1. Bolt
   2. Motormonteringsflade

3. Rengør grundigt åbningen, hvor du fastgør målepindsrøret (Figur 7).



   Figur 7

   1. Åbning til røret

4. Påfør Loctite^® 620 i et jævnt lag rundt om målepindsrørets tætningsflade (Figur 8).



   Figur 8

5. Før målepindsrøret skråt ind i åbningen til røret (Figur 9).



   Figur 9

   1. Bank med gummihammeren her.
   2. Målepindsrøret på skrå
   3. Åbning til røret

6. Bank på beslaget (nr. 1) på målepindsrøret med en gummihammer (Figur 9) for at fastgøre røret i motoren.

   Important: Du kan beskadige røret, hvis du rammer andet end dets beslag.

7. Sørg for, at målepindsrørets bund er omsluttet af åbningen til røret (Figur 10).



   Figur 10

   1. Målepindsrørets bund er omsluttet af åbningen til røret

8. Drej målepindsrøret, så det er parallelt med motormonteringsfladen, og fastgør det med den bolt, du fjernede tidligere (Figur 11).



   Figur 11

   1. Bolt
   2. Målepindsrøret parallelt med motormonteringsfladen

9. Tilspænd bolten med et moment på 10,7 til 11,3 Nm.

10. Indfør målepinden i målepindsrøret.

11. Sørg for, at Loctite^® 620 hærder helt.

1. Monter motoren ved at udføre trinnene i Afmontering af den eksisterende motor i omvendt rækkefølge.

   Note: Sørg for at fjerne alle propper og dæksler på slange- og motoråbningerne.

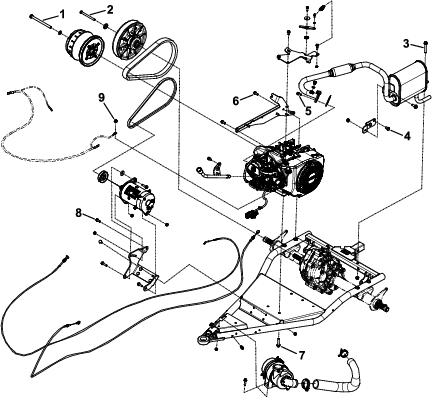

2. Tilspænd alle fastgørelsesanordninger til de korrekte specifikationer som vist i Figur 12.



   Figur 12

   1. Primær kobling: 27 Nm
   2. Sekundær kobling: 58 Nm med Loctite^®
   3. Udstødningsstel: 40 Nm
   4. Udstødningstransmission: 40 Nm
   5. Udstødningsmanifold: 24 Nm
   6. Skruenøglestykke: 38 Nm med Loctite^®
   7. Motor: 68 Nm
   8. Start-/generatorbeslag: 38 Nm
   9. Låsemøtrik

3. Slut pluskablet (rødt) til batteriet.

4. Slut jordkablet (sort) til batteriet.

5. Sørg for, at motoroliestanden er korrekt.

6. Kontroller gaspedalkablets funktion, og juster om nødvendigt:

   1. For at øge den lave tomgangshastighed skal du ved gaskabelhuset løsne den forreste kontramøtrik og stramme den bageste kontramøtrik (Figur 13).



      Figur 13

      1. Gaskabelhus
      2. Kontramøtrikker
      3. Gashåndtag

   2. Kontroller den høje tomgangshastighed med en omdrejningstæller:

      1. Sørg for, at gearstangen er i positionen NEUTRAL.

      2. Start motoren.

      3. Træd gaspedalen helt i bund, og mål motorhastigheden med en omdrejningstæller. Motorhastigheden skal ligge et sted mellem 3.650 og 3.750 o/min. Hvis dette ikke er tilfældet, skal du slukke motoren og justere kablets kontramøtrikker.

         Important: Du må ikke reducere den høje tomgang. Brug en omdrejningstæller til at sikre, at den høje tomgangshastighed ligger et sted mellem 3.650 og 3.750 o/min.

Dele, der skal bruges til dette trin:

1. Slut maskinens ledningsnet til motorens ledningsnet (Figur 14).

2. Brug et kabelbånd til at fastgøre motorens 2 ledningsnetstik til hinanden. Brug derefter det andet kabelbånd til at fastgøre motorens ledningsnet til batteriets jordkabel (sort) (Figur 14).



   Figur 14

   1. Kabelbånd
   2. Motorens ledningsnet
   3. Batteriets jordkabel
   4. Motorens ledningsnetstik
   5. Maskinens ledningsnetstik

3. Monter bagstellets paneldæksel, sænk sædeenheden, og sænk ladet.
