Langlebige Rotorblätter

Note: Verwenden Sie für das Entfernen der alten Rotorblätter Bild 2 als Referenz, da die vorhandenen Teile den neuen ähnlich sind.

1. Vorbereiten der Maschine: Stellen Sie bei benzinbetriebenen Maschinen den Motor ab und warten Sie, bis alle beweglichen Teile zum Stillstand gekommen sind. Ziehen Sie dann den Zündkerzenstecker ab.

   Lassen Sie bei akkubetriebenen Maschinen den Schaltbügel los, warten Sie, bis alle beweglichen Teile zum Stillstand gekommen sind, und nehmen Sie den elektrischen Startknopf und den Akku aus der Maschine.

2. Ein vorhandenes Rotorblatt entfernen:

   1. Entfernen Sie die vier Sicherungsmuttern und vier Senkschrauben, mit denen jede Seite des Rotorblatts am Rotor befestigt sind.

   2. Entfernen Sie die beiden Schrauben (¼" x ⅞") und zwei Sicherungsmuttern, mit denen das Rotorblatt an den Rotorhälften befestigt ist.

   3. Lösen Sie die Schraube (¼" x 1¼") (nicht entfernen) und ziehen Sie die letzte Sicherungsmutter, mit der das Rotorblatt an den Rotorhälften befestigt ist.

   4. Entfernen Sie das Rotorblatt.

Für diesen Arbeitsschritt erforderliche Teile:

Note: Verwenden Sie Bild 2 als Referenz für den Einbau der neuen Rotorblätter.

1. Setzen Sie zwei Distanzstücke in jedes neue Rotorblatt ein.

2. Nehmen Sie ein Rotorblatt und befestigen Sie es mit zwei Schrauben (¼" x ⅞") und Sicherungsmuttern an der freien Stelle der Rotorhälfte.

   Note: Montieren Sie das Rotorblatt mit der dicken Gummischicht an der Innenseite der Biegung.



   Bild 1

   1. Eine dicke Gummischicht auf der Innenseite der Biegung.

3. Befestigen Sie die Seiten des Rotorblatts mit vier Senkschrauben und vier Sicherungsmuttern an der Rotoreinheit.

4. Entfernen Sie das andere vorhandene Rotorblatt gemäß Schritt 2 in Vorbereiten der Maschine.

5. Wiederholen Sie die Schritte 2 bis 3 für die restlichen neuen Rotorblätter.

6. Ziehen Sie die mittlere Schraube (¼" x 1¼") an, um die Rotorhälften und Rotorblätter zu befestigen.

7. Schließen Sie an benzinbetriebenen Maschinen das Zündkabel an die Zündkerze an. Setzen Sie bei akkubetriebenen Maschinen den Akku und den elektrischen Startknopf ein.

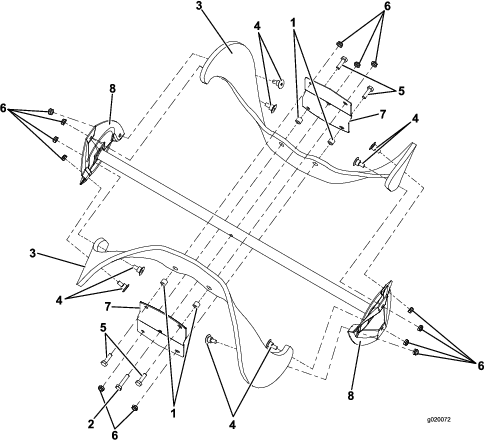

Bild 2

1. Distanzstück
2. Schraube (¼" x 1¼")
3. Rotorblatt
4. Senkschraube
5. Schraube (¼" x ⅞")
6. Sicherungsmutter
7. Halbrotoren
8. Rotoren
