Varningslampsats

Groundsmaster®- och Reelmaster®-traktorenheter med universalsolskärm

Model No. 138-2699-Serial No. and Up

Montering

Förbereda maskinen

  1. Parkera maskinen på en plan yta.

  2. Stäng av motorn, koppla in parkeringsbromsen och ta ut nyckeln.

  3. Koppla loss batteriet. Se avsnittet om elsystemets underhåll i traktorenhetens bruksanvisning.

  4. Kontrollera att följande satser är installerade på maskinen:

    • Universalsolskärm (modell 30671 eller 30669)

    • Sats med omkopplarpanel (modell 03248)

    • Strömkablagesats: Se följande tabell för lämplig sats för din drivenhet:

      TraktorenhetStrömkablagesats
      Reelmaster 3000-serien138-2993
      Reelmaster 5000-serien138-2994
      Groundsmaster 4500-, 4700- och Reelmaster 7000-serierna138-2995
      Groundsmaster 7200-serien138-2996
      Multi Pro 1750138-2999
      Groundsmaster 5900-serien138-3002

Ta bort solskyddet

g244329

Figur 1

  1. Solskärm

  1. Ta bort de fyra flänsskruvar (5/16 x 1 ¼ tum) och fyra brickor (5/16 tum) som fäster solskärmen vid sidoramskanalerna (Figur 1 ochFigur 2).

    Note: Ta inte bort hylsorna från solskärmen.

    g244328

    Figur 2

    1. Hylsa
    2. Flänsskruv (5/16 x 1 ¼ tum)
    3. Bricka (5/16 tum)
    4. Klämmutter (sidoramskanal)

  2. Ta bort solskärmen från maskinen (Figur 1).

Montera varningslampan

Delar som behövs till detta steg:

Varningslampa1
Varningslampans kontakt
Varningslampans fäste1
Varningslampans sockel1
Lång vagnsskruv1
Kort vagnsskruv1
Flänsmutter2
Kablage1
Kabelband6
Omkopplare1
Säkring (15 A)1

Note: På bilderna i detta förfarande visas en traktorenhet i Reelmaster 5010-serien. Din maskin kan se ut på ett annat sätt.

  1. Montera fästena på solskärmens ram med en lång vagnsskruv, en kort vagnsskruv, en distansbricka och två flänsmuttrar.

    Note: Om arbetsbelysningssatsen har monterats på maskinen använder du lampfästet istället för varningslampans fäste (Figur 4).

    g491593

    Figur 3

    1. Kort vagnsskruv
    2. Flänsmuttrar
    3. Distansbricka
    4. Fäste
    5. Lång vagnsskruv
    g306589

    Figur 4

    1. Lampfäste

  2. Lossa varningslampans kontakt från varningslampans sockel (Figur 5).

    g246208

    Figur 5

    1. Varningslampans kontakt
    2. Sockel

  3. Dra kablaget uppåt genom muttern, brickan och varningslampans sockel. Anslut kopplingarna till varningslampans kontakt (Figur 6).

    Note: Anslut den lila kabeln till mittanslutningen på varningslampans kontakt och den svarta kabeln på utsidan av anslutningen på varningslampans kontakt.

    g246192

    Figur 6

    1. Varningslampans kontakt
    2. Kabelanslutningar
    3. Sockel
    4. Mutter
    5. Bricka
    6. Kablage

  4. Montera varningslampans kontakt i varningslampans sockel genom att vrida varningslampans sockel (Figur 7).

    Note: Detta förhindrar att kablaget snor sig.

    g246210

    Figur 7

    1. Varningslampans kontakt
    2. Sockel

  5. Montera varningslampans sockel i fästet enligt Figur 8.

    Note: Om maskinen har en arbetsbelysningssats installerad ska du använda lampfästet istället för varningslampans fäste (Figur 4).

    g246194

    Figur 8

    1. Sockel
    2. Mutter
    3. Bricka
    4. Fäste
    5. Kablage

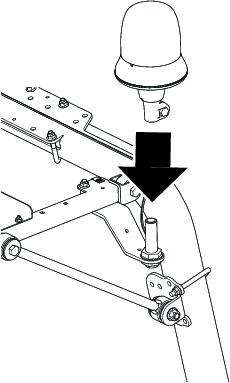

  6. Sätt i varningslampan i sockeln och dra åt vingmuttern (Figur 9).

    g246193

    Figur 9

  7. Anslut varningslampans kablagekontakt till omkopplarpanelens kablagekontakt (Figur 10).

  8. Dra varningslampans kablage enligt Figur 10 och fäst det med kabelband.

    g245380

    Figur 10

    1. Varningslampans kablage
    2. Kontakt

  9. Ta bort och kassera pluggen som sitter längst fram till vänster på omkopplarpanelen (Figur 11).

    Note: Montera omkopplaren med den tjockare, rundade delen riktad mot maskinens bakände.

    g245425

    Figur 11

    1. Plugg
    2. Omkopplare
    3. Elkontakt

  10. Sätt i elkontakten i omkopplaren och montera omkopplaren på omkopplarpanelen (Figur 11).

  11. Sätt i säkringen (15 A) på den tredje platsen från vänster på säkringsblocket (Figur 12).

    Note: Säkringen kanske inte behöver installeras om en säkring från en annan Toro-sats redan har monterats.

    g245468

    Figur 12

    1. Varningslampans säkring

Ansluta batteriet

Anslut batteriet, se avsnittet om elsystemets underhåll i bruksanvisningen.

Montera solskärmen

  1. Rikta in hålen i hylsorna på solskärmen efter de fyra klämmuttrarna på sidoramens kanaler.

  2. Montera solskärmen vid ramkanalerna (Figur 2) med de fyra flänsskruvar (5/16 x 1 ¼ tum) och fyra brickor (5/16 tum) som du tog bort tidigare.

  3. Dra åt flänsskruvarna till 10–14 Nm.

Körning

Använda varningslampan

Med nyckeln i ON(påslaget) läge:

  • Tryck på den nedre delen av omkopplaren om du vill tända varningslampan.

  • Tryck på den övre delen av omkopplaren om du vill släcka varningslampan.
