Zwaailichtset

Groundsmaster® en Reelmaster® tractie-eenheden met universeel zonnescherm

Model No. 138-2699-Serial No. and Up

Installatie

De machine voorbereiden op de montage

  1. Parkeer de machine op een horizontaal oppervlak.

  2. Schakel de motor uit, schakel de parkeerrem in, en verwijder het contactsleuteltje.

  3. Maak de accukabels los; zie de paragraaf in de Gebruikershandleiding van de tractie-eenheid over het onderhoud van het elektrische systeem.

  4. Zorg ervoor dat the volgende sets op uw machine zijn gemonteerd:

    • Universeel zonnescherm (Model 30671 of 30669)

    • Set met bedieningspaneel (Model 03248)

    • Voedingskabelboom; raadpleeg de onderstaande tabel voor de juiste set voor uw tractie-eenheid:

      Tractie-eenheidVoedingskabelboom
      Reelmaster 3000 serie138-2993
      Reelmaster 5000 serie138-2994
      Groundsmaster 4500, 4700 en Reelmaster 7000 serie138-2995
      Groundsmaster 7200 serie138-2996
      Multi Pro 1750138-2999
      Groundsmaster 5900 serie138-3002

Het zonnescherm verwijderen

g244329

Figuur 1

  1. Zonnescherm

  1. Verwijder de 4 flenskopbouten (5/16" x 1¼") en 4 ringen (5/16") waarmee het zonnescherm bevestigd is aan de kanalen van het zijframe (Figuur 1 en Figuur 2).

    Note: Laat de rubbers op het zonnescherm zitten.

    g244328

    Figuur 2

    1. Pakkingring
    2. Flenskopbout (5/16" x 1¼")
    3. Ring (5/16")
    4. Clipmoer (kanaal van het zijframe)

  2. Verwijder het zonnescherm van de machine (Figuur 1).

Het zwaailicht monteren

Benodigde onderdelen voor deze stap:

Zwaailicht1
Zwaailichtaansluiting
Beugel van het zwaailicht1
Voet van zwaailicht1
Lange slotbout1
Korte slotbout1
Flensmoer 2
Kabelboom1
Kabelbinders6
Schakelaar1
Zekering (15 A)1

Note: De illustraties in deze procedure tonen een Reelmaster 5010 tractie-eenheid. Uw machine kan afwijken.

  1. Monteer de beugel op het zonnescherm frame met een lange slotbout, korte slotbout, afstandsstuk, en 2 flensmoeren.

    Note: Als uw machine is voorzien van een werkverlichtingsset, gebruik dan de beugel van deze set in plaats van de beugel van het zwaailicht (Figuur 4).

    g491593

    Figuur 3

    1. Korte slotbout
    2. Flensmoeren
    3. Afstandsstuk
    4. Beugel
    5. Lange slotbout
    g306589

    Figuur 4

    1. Verlichtingsbeugel

  2. Verwijder de zwaailichtaansluiting van de zwaailichtvoet (Figuur 5).

    g246208

    Figuur 5

    1. Zwaailichtaansluiting
    2. Zekeringhouder

  3. Leid de kabelboom naar boven, door de moer, onderlegring en zwaailichtvoet. Sluit deze aan op de connector van het zwaailicht (Figuur 6).

    Note: Monteer de violette draad op de middelste aansluiting van de zwaailichtaansluiting en de zwarte draad op de buitenkant van de aansluiting van de zwaailichtaansluiting.

    g246192

    Figuur 6

    1. Zwaailichtaansluiting
    2. Aansluitingen van de kabelboom
    3. Zekeringhouder
    4. Moer
    5. Ring
    6. Kabelboom

  4. Monteer de zwaailichtaansluiting in de zwaailichtvoet door de voet te draaien (Figuur 7).

    Note: Dit voorkomt verdraaiing van de kabelboom.

    g246210

    Figuur 7

    1. Zwaailichtaansluiting
    2. Zekeringhouder

  5. Monteer de zwaailichtvoet op de beugel zoals in Figuur 8.

    Note: Als uw machine is voorzien van een werkverlichtingsset, gebruik dan de beugel van deze set in plaats van de beugel van het zwaailicht (Figuur 4).

    g246194

    Figuur 8

    1. Zekeringhouder
    2. Moer
    3. Ring
    4. Beugel
    5. Kabelboom

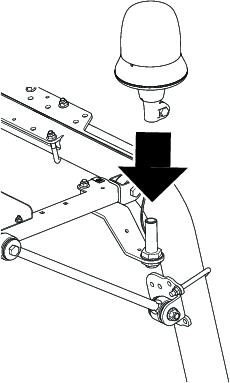

  6. Plaats het zwaailicht in de voet en draai de vleugelmoer aan (Figuur 9).

    g246193

    Figuur 9

  7. Sluit de connector van de kabelboom van het zwaailicht in de connector op de kabelboom van het schakelaarpaneel (Figuur 10).

  8. Leid de kabelboom van het zwaailicht zoals in Figuur 10 en zet deze vast met kabelbinders.

    g245380

    Figuur 10

    1. Kabelboom van het zwaailicht
    2. Connector

  9. Verwijder de plug linksvoor in het schakelaarpaneel en gooi deze weg (Figuur 11).

    Note: Monteer de schakelaar zo dat het dikkere, ronde deel naar de achterkant van de machine wijst

    g245425

    Figuur 11

    1. Plug
    2. Schakelaar
    3. Elektrische aansluiting

  10. Steek de connector op de schakelaar en monteer de schakelaar in het schakelaarpaneel (Figuur 11).

  11. Plaats de zekering (15 A) in de derde positie (geteld van links) in de zekeringhouder (Figuur 12).

    Note: Mogelijk is het niet nodig deze zekering te plaatsen omdat er al een zekering voor een andere Toro set aanwezig is.

    g245468

    Figuur 12

    1. Zekering van het zwaailicht

De accu aansluiten

Koppel de accu aan; raadpleeg het onderdeel onderhoud elektrisch systeem van uw Gebruikershandleiding.

Het zonnescherm monteren

  1. Lijn de gaten in de rubbers in het zonnescherm uit met de 4 kooimoeren in de kanalen van het zijframe.

  2. Monteer het zonnescherm op de kanalen van het frame (Figuur 2) met de 4 flenskopbouten (5/16" x 1¼") en 4 onderlegringen (5/16") die u eerder heeft verwijderd.

  3. Draai de flenskopbouten aan tot 10 - 14 N·m.

Gebruiksaanwijzing

Het zwaailicht gebruiken

Met het sleuteltje in de AAN positie:

  • Druk op de achterkant van de schakelaar om het zwaailicht in te schakelen.

  • Druk op de voorkant van de schakelaar om het zwaailicht uit te schakelen.
