ビーコンキット

1. 平らな場所に駐車する。

2. エンジンを停止し、駐車ブレーキを掛け、キーを抜き取る。

3. バッテリーの接続を外す; トラクションユニットのオペレーターズマニュアルの電気系統の整備の項を参照。

4. 次のキットがマシンに搭載されていることを確認してください。

   • ユニバーサルサンシェード（モデル30671または30669）

   • スイッチパネルキット (モデル 03248)

   • パワーハーネスキット；トラクションユニットに適したキットについては、次の表を参照してください。

     トラクションユニット	電源ハーネスキット
     Reelmaster 3000シリーズ	138-2993
     Reelmaster 5000シリーズ	138-2994
     Groundsmaster 4500, 4700およびReelmaster 7000シリーズ	138-2995
     Groundsmaster 7200シリーズ	138-2996
     マルチプロ 1750	138-2999
     Groundsmaster 5900シリーズ	138-3002

図 1

1. サンシェード

1. サンシェードをサイドフレームチャネルに固定しているフランジヘッドボルト（5/16 x 1¼"） 4 本とワッシャ（5/16"）4 枚を取り外す（図 1と図 2）。

   Note: ハトメはサンシェードから外さないでください。



   図 2

   1. ハトメ
   2. フランジヘッドボルト （5/16 x 1¼"）
   3. ワッシャ（5/16"）
   4. クリップナット（サイドフレームチャネル）

2. サンシェードを機体から外す（図 1）。

この作業に必要なパーツ

Note: ここで説明する取り付け手順は、リールマスター 5010 シリーズのトラクションユニット用のものです。他の機種では形状などが異なる場合があります。

1. 長いキャリッジ ボルト、短いキャリッジ ボルト、スペーサー、およびフランジ ナット2個を使ってブラケットをサンシェードフレームに固定します。

   Note: マシンに作業用照明キットが取り付けられている場合は、ビーコンブラケットの代わりに照明ブラケットを使用します (図 4)。



   図 3

   1. 短いキャリッジボルト
   2. フランジナット
   3. スペーサ
   4. ブラケット
   5. 長いキャリッジボルト


   図 4

   1. ライト用ブラケット

2. ビーコンのソケットからビーコン用コネクタを外す（図 5）。



   図 5

   1. ビーコン用コネクタ
   2. ソケット

3. ワイヤーハーネスをナット、ワッシャー、ビーコンソケットの上を通して配線します。端子をビーコンコネクタ（図 6）に接続します。

   Note: ビーコンのコネクタの中央の端子に紫色のコード、周囲の端子に黒色のコードを接続する。



   図 6

   1. ビーコン用コネクタ
   2. ハーネスの端子
   3. ソケット
   4. ナット
   5. ワッシャ
   6. ハーネス

4. ビーコン用ソケットとコネクタとを接続する（ソケットの方を回すこと）（図 7）。

   Note: これは、ワイヤハーネスがよじれないようにするためです。



   図 7

   1. ビーコン用コネクタ
   2. ソケット

5. 図 8のように、ビーコン用ソケットをブラケットに取り付ける。

   Note: マシンに作業用照明キットが取り付けられている場合は、ビーコンブラケットの代わりに照明ブラケットを使用します (図 4)。



   図 8

   1. ソケット
   2. ナット
   3. ワッシャ
   4. ブラケット
   5. ワイヤハーネス

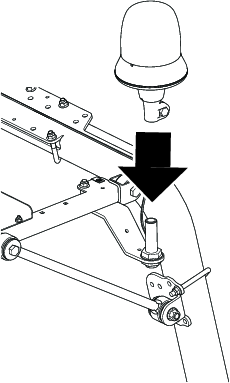

6. ビーコンをソケットに接続し、蝶ナットで固定する（図 9）。



   図 9

7. ビーコン用ハーネスのコネクタを、スイッチパネルのハーネスのコネクタに接続する（図 10）。

8. ビーコン用ワイヤハーネスを 図 10 のように配設し、ケーブルタイで固定する。



   図 10

   1. ビーコン用ハーネス
   2. コネクタ

9. スイッチパネルの左前についているプラグを外して捨てる（図 11）。

   Note: スイッチを取り付ける。丸くて厚みのある方が機体の後方を向くように取り付ける。



   図 11

   1. プラグ
   2. スイッチ
   3. 電気コネクタ

10. スイッチにコネクタを嵌め、スイッチをパネルに取り付ける（図 11）。

11. ヒューズブロックの左から 3 番めのスロットにヒューズ（15 A）を取り付ける（図 12）。

    Note: Toro の他のキットを既に取り付けているマシンでは、ヒューズの取り付けが不要な場合もあります。



    図 12

    1. ビーコン用ヒューズ

バッテリーを接続する; トラクションユニットのオペレーターズマニュアルの電気系統の整備の項を参照。

1. サンシェードのハトメの穴を、サイドフレームチャネルについている4つのクリップナットに合わせる。

2. サンシェードをフレームチャネルに取り付ける（図 2）；外してあったフランジヘッドボルト（5/16 x 1¼"）4 本とワッシャ（5/16"）4 枚を使用する。

3. フランジヘッドボルトを 10-14 N·m（1.0-1.3 kg.m = 90-120 in-lb）にトルク締めする。

キーをオンの位置に回します。

• スイッチの後側を押すとビーコンが点灯します。

• スイッチの前側を押すとビーコンが消灯します。
