Signalgiversett

Groundsmaster®- og Reelmaster®-trekkenheter med universell solskjerm

Model No. 138-2699-Serial No. and Up

Montering

Klargjøre maskinen

  1. Parker maskinen på en jevn flate.

  2. Slå av motoren, sett på parkeringsbremsen og ta ut nøkkelen.

  3. Koble fra batteriet. Se delen om vedlikehold av trekkenhetens elektriske system i brukerhåndboken.

  4. Påse at de følgende sett er montert på maskinen:

    • Universell solskjerm (modell 30671 eller 30669)

    • Bryterpanelsett (modell 03248)

    • Strømledningssatssett; Se følgende tabell for passende sett for trekkenheten:

      TrekkenhetStrømledningssatssett
      Reelmaster 3000-serie138-2993
      Reelmaster 5000-serie138-2994
      Groundsmaster 4500-, 4700- og Reelmaster 7000-serien138-2995
      Groundsmaster 7200-serien138-2996
      Multi Pro 1750138-2999
      Groundsmaster 5900-serien138-3002

Ta av solskjermen

g244329

Figur 1

  1. Solskjerm

  1. Fjern de fire flenshodeboltene (5/16 x 1¼ tomme) og fire skivene (5/16 tomme) som fester solskjermen til siderammekanalene (Figur 1 og Figur 2).

    Note: Ikke fjern gummitetningene fra solskjermen.

    g244328

    Figur 2

    1. Gummitetning
    2. Flenshodebolt (5/16 x 1¼ tomme)
    3. Skive (5/16 tomme)
    4. Klipsmutter (siderammekanal)

  2. Fjern solskjermen fra maskinen (Figur 1).

Montere signalgiveren

Deler som er nødvendige for dette trinnet:

Signalgiver1
Signalgiverkobling
Signalgiverbrakett1
Signalgiverfatning1
Lang låsebolt1
Kort låsebolt1
Flensmutter2
Ledningssats1
Kabelfester6
Bryter1
Sikring (15 A)1

Note: Illustrasjonene i denne prosedyren viser en trekkenhet i Reelmaster 5010-serien. Maskinen din kan se annerledes ut.

  1. Fest braketten til solskjermrammen med en lang låsebolt, en kort låsebolt, et avstandsstykke og to flensmuttere.

    Note: Hvis maskinen har et arbeidslyssett montert, bruk lysbraketten i stedet for signalgiverbraketten (Figur 4).

    g491593

    Figur 3

    1. Kort låsebolt
    2. Flensmuttere
    3. Avstandsstykke
    4. Brakett
    5. Lang låsebolt
    g306589

    Figur 4

    1. Lysbrakett

  2. Fjern signalgiverkoblingen fra signalgiverfatningen (Figur 5).

    g246208

    Figur 5

    1. Signalgiverkobling
    2. Sokkel

  3. Før ledningssatsen opp gjennom mutteren, skiven og signalgiverkontakten. Koble tilkoblingspunktet til signalgiverkoblingen (Figur 6).

    Note: Monter den fiolette ledningen til den midtre klemmen på signalgiverkoblingen og den svarte ledningen på utsiden av klemmen på signalgiverkoblingen.

    g246192

    Figur 6

    1. Signalgiverkobling
    2. Ledningssatsklemmer
    3. Sokkel
    4. Mutter
    5. Skive
    6. Ledningssats

  4. Monter signalgiverkoblingen i signalgiverfatningen ved å rotere fatningen (Figur 7).

    Note: Dette forhindrer at ledningssatsen blir vridd.

    g246210

    Figur 7

    1. Signalgiverkobling
    2. Sokkel

  5. Monter signalgiverfatningen til braketten, som vist i Figur 8.

    Note: Hvis maskinen har et arbeidslyssett montert, bruk lysbraketten i stedet for signalgiverbraketten (Figur 4).

    g246194

    Figur 8

    1. Sokkel
    2. Mutter
    3. Skive
    4. Brakett
    5. Ledningssats

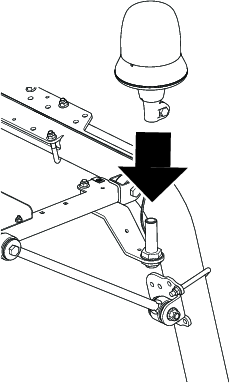

  6. Monter signalgiveren til fatningen, og trekk til vingemutteren (Figur 9).

    g246193

    Figur 9

  7. Koble konnektoren på ledningssatsen for signalgiveren til konnektoren på ledningssatsen for bryterpanelet (Figur 10).

  8. Før ledningssatsen for signalgiveren som vist i Figur 10, og fest den med fire kabelfester.

    g245380

    Figur 10

    1. Ledningssats for signalgiver
    2. Kontakt

  9. Fjern og avhend pluggen fra det fremre venstre rommet i bryterpanelet (Figur 11).

    Note: Monter bryteren slik at den tykke avrundede delen vender mot maskinens bakende

    g245425

    Figur 11

    1. Plugg
    2. Bryter
    3. Elektrisk kobling

  10. Koble den elektriske koblingen i bryteren, og monter bryteren i bryterpanelet (Figur 11).

  11. Sett inn sikringen (15 A) i det tredje sporet fra venstre når du ser på sikringsblokken (Figur 12).

    Note: Sikringen må kanskje ikke settes inn hvis en sikring fra et annet Toro-sett allerede er i bruk.

    g245468

    Figur 12

    1. Sikring for signalgiver

Koble til batteriet

Koble til batteriet. Se vedlikeholdsdelen for det elektriske systemet i brukerhåndboken.

Montere solskjermen

  1. Innrett hullene i solskjermens gummitetninger med de fire klipsmutterne i siderammekanalene.

  2. Monter solskjermen til rammekanalene (Figur 2) med de fire flenshodeboltene (5/16 x 1¼ tomme) og fire skivene (5/16 tomme) som du fjernet tidligere.

  3. Trekk til flenshodeboltene med et moment på 10–14 Nm.

Bruk

Bruke signalgiveren

Med nøkkelen i ON(på)-posisjon:

  • Trykk på bryterens bakside for å slå på signalgiveren.

  • Trykk på bryterens forside for å slå av signalgiveren.
